7-2欧姆定律及其应用之电表变化问题
滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化
1.在如图所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（ ）
(A电流表示数变大，灯变。
(B)电流表示数变小，灯变亮。
(C)电压表示数不变，灯变亮。
(D)电压表示数不变，灯变暗。
2．如图，当滑片P向右移动时，A1表、A2表和V表将如何变化？

3.如图，R为定值电阻，电源电压不变，当滑动变阻器R＇的滑片向右移动时，下列说法中，正确的是（ ）A、电流表示数变大、电压表示数变小
B、电流表示数变小、电压表示数变大
C、电流表、电压表示数都变小
D、电流表、电压表示数都变大

4.如图所示，电源电压不变。闭合开关S后，当滑动变阻器的滑片P 向左移动时，下列判断正确的是（　　　）
A.三只电表的示数都变大
B.三只电表的示数都变小
C. A1表、A2表示数变小，V表示数不变
D. A1表示数变小，A2表、V表示数不变
5.在如图所示的电路中，电源电压不变。闭合开关后，滑动变阻器的滑片向右端移动（　 　）
A.电流表示数减小，电压表示数减小
B.电流表示数不变，电压表示数不变
C.电流表示数增大，电压表示数增大
D.电流表示数减小，电压表示数增大
6．如图所示，将开关S1 、S2 都闭合，电路正常工作。然后断开开关S2 ，则下列说法正确的是（ ）
A A1示数变小，A2示 数变小
B A1示数不变，A2示数变大
C A1示数不变，A2示数变小
D A1示数变大，A2示数变大
7．如图，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上移动，则：( )
A．电流表示数增大，电压表V1示数增大，V2示数减小
B．电流表示数减小，电压表V1示数减小，V2示数增大
C．电流表和电压表V1的示数不变，电压表V2的示数减小
D．电流表和电压表V1 V2示数都不变
8．如图，闭合开关S，灯L发光，把滑动变阻器的滑片P向左滑动的过程中（ ）
A、电流表示数变小，灯变亮 B、电流表示数变大，灯变亮
C、电流表示数变小，灯变暗 D、电流表示数变大，灯变暗
9、如图，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P
从b端滑到a端的过程中，下列说法正确的是（ ）
A．电压表、电流表的示数均变小
B．电压表、电流表的示数均不变
C．电压表的示数不变，电流表的示数变小
D．电压表的示数变小，电流表的示数不变

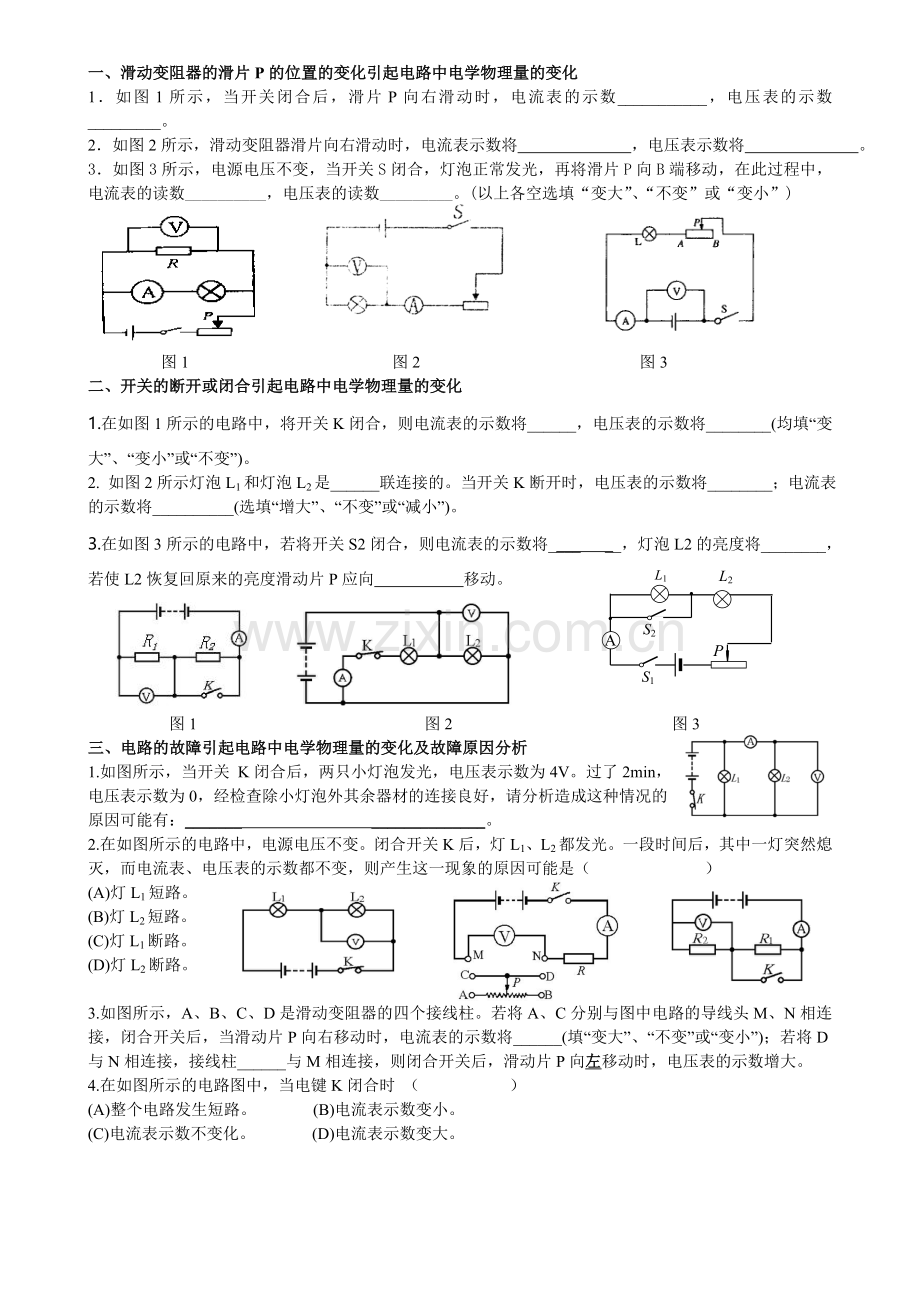

7-2欧姆定律及其应用之电表变化问题
一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化
1．如图1所示，当开关闭合后，滑片P向右滑动时，电流表的示数___________，电压表的示数_________。
2．如图2所示，滑动变阻器滑片向右滑动时，电流表示数将 ，电压表示数将 。
3．如图3所示，电源电压不变，当开关S闭合，灯泡正常发光，再将滑片P向B端移动，在此过程中，电流表的读数__________，电压表的读数_________。(以上各空选填“变大”、“不变”或“变小”)

图1 图2 图3
二、开关的断开或闭合引起电路中电学物理量的变化
1.在如图1所示的电路中，将开关K闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。
2. 如图2所示灯泡L1和灯泡L2是______联连接的。当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。
L1
P
A
L2
S1
S2
3.在如图3所示的电路中，若将开关S2闭合，则电流表的示数将____ __，灯泡L2的亮度将________，若使L2恢复回原来的亮度滑动片P应向 移动。

图1 图2 图3
三、电路的故障引起电路中电学物理量的变化及故障原因分析
1.如图所示，当开关 K闭合后，两只小灯泡发光，电压表示数为4V。过了2min，
电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的
原因可能有：_______ ______________。
2.在如图所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（ ）
(A)灯L1短路。
(B)灯L2短路。
(C)灯L1断路。
(D)灯L2断路。

3.如图所示，A、B、C、D是滑动变阻器的四个接线柱。若将A、C分别与图中电路的导线头M、N相连接，闭合开关后，当滑动片P向右移动时，电流表的示数将______(填“变大”、“不变”或“变小”)；若将D与N相连接，接线柱______与M相连接，则闭合开关后，滑动片P向左移动时，电压表的示数增大。
4.在如图所示的电路图中，当电键K闭合时 （ ）
(A)整个电路发生短路。 (B)电流表示数变小。
(C)电流表示数不变化。 (D)电流表示数变大。
