proe的爆炸图制作PPT课件.ppt

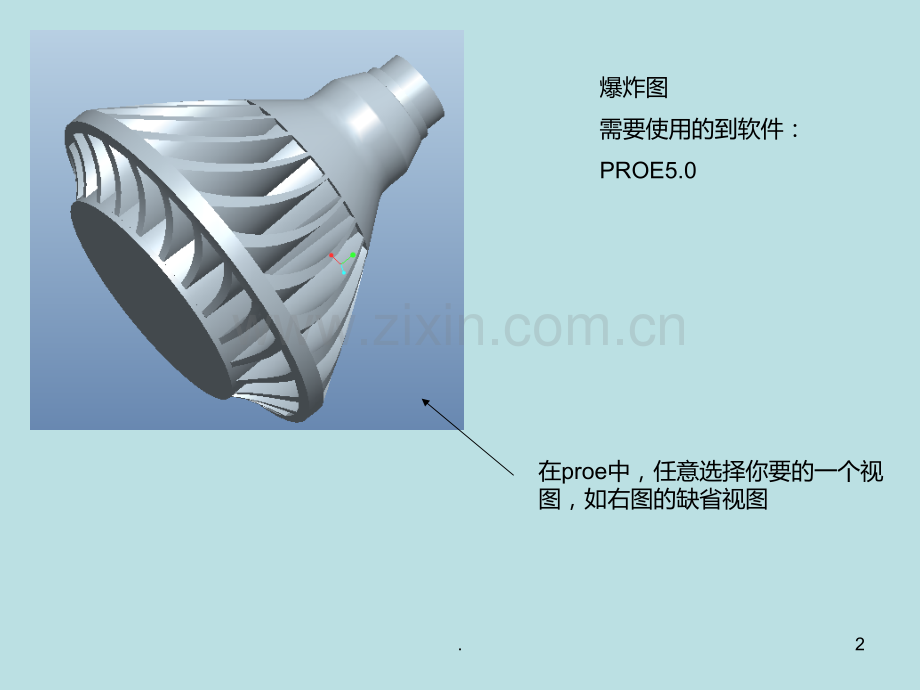

PROE中爆炸图的制做过程1.在proe中，任意选择你要的一个视图，如右图的缺省视图爆炸图需要使用的到软件：PROE5.02.单击视图管理器，切换到分解，新建一个分解视图，命名为baozhatu并保存该分解视图3.邮件baozhatu，单击编辑位置，然后左键选取需要移动的部件4.左键选取要移动的部件，如右图示，选中的料件会红色的线框，中间有一个黑色的点，黑色点上有一个三维坐标白线，分别代表你要移动的方向，如图示；将鼠标放在任意一条白线上，白线的颜色会变成灰色，此时按住左键，你所选取的料件就可以沿着灰色坐标线的方向拉动了，如下图所示：5.6.按照上述的方法，将组件的各个部分爆炸出来，爆炸图的依据必须是按照组装的顺序进行爆炸，将所有的组件按照组装的顺序进行爆炸之后就可以得到左边的视图，即为该组件的爆炸视图。7.Ctrl+N 新建一个绘图文件，不要使用缺省模板8.单击普通视图，确定9.在空白位置，单击左键，则出现如下视图10.选择已保存的33视图，单击应用11.选择比例，定制比例为1，应用12.选择 视图状态，勾选视图中的分解元件，在组件分解状态栏中选择BAOZHATU，应用，得到下图，关闭。13.14.选择消隐视图，可以得到消隐后的爆炸视图，如下图：15.16.单击 文件-储存副本17.选择你要储存的路径，在类型栏中选择DWG格式，储存好的DWG文件可以导入AUTO CAD中进行编辑18.
