GSM-R业务流程PPT课件.ppt

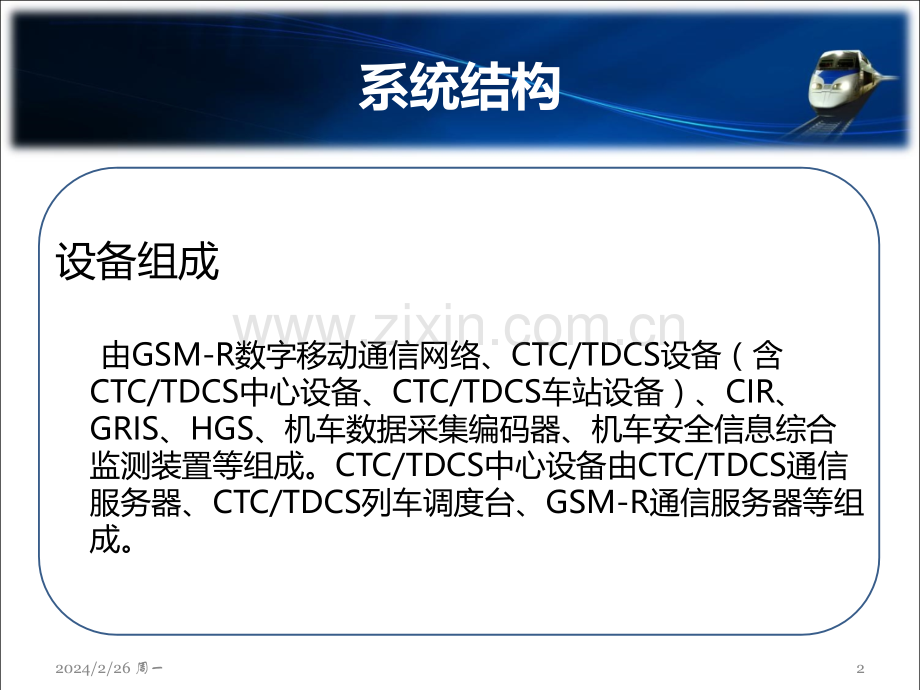

西安通信段技术支持中心GSM-R调度命令业务流程2024/2/26 周一1系统结构设备组成 由GSM-R数字移动通信网络、CTC/TDCS设备（含CTC/TDCS中心设备、CTC/TDCS车站设备）、CIR、GRIS、HGS、机车数据采集编码器、机车安全信息综合监测装置等组成。CTC/TDCS中心设备由CTC/TDCS通信服务器、CTC/TDCS列车调度台、GSM-R通信服务器等组成。2024/2/26 周一2调度命令信息介绍调度命令信息包括调度命令、行车凭证、列车接车进路预告信息、出入库检测、调车作业单以及其它相关信息。调度命令信息由CTC/TDCS发送给司机。调度命令信息可以在任何时间发送给机车，CIR应正确显示、存贮、打印、查询调度命令，并把自动确认和手动签收信息发送给CTC/TDCS系统。在规定的时间内CTC/TDCS系统未收到自动确认信息，自动重发调度命令信息，重发次数为2次。若在规定时间内收到自动确认停止重发。2024/2/26 周一3CIR开机附着GPRS网络CIR开机或重启后，首先注册GPRS网络；HLR将用户是否能使用GPRS业务、以及APN信息和QoS信息等发给SGSN。2024/2/26 周一4CIR激活PDP，获取自身IP地址CIR注册GPRS网络成功后，进行PDP激活操作（采用正确的APN），采用非透明方式，以机车号作为用户名和密码2024/2/26 周一5相关设备介绍DNS服务器的作用DNS服务器通过Gn接口与SGSN相连；DNS服务器的作用是进行域名解析，实现APN域名至GGSN IP地址的解析；DNS设置：北京和武汉各设置一套，互为地理容灾备份；2024/2/26 周一6调度命令业务流程Radius服务器的作用Radius服务器通过Gi接口与GGSN相连；RADIUS服务器的作用是验证用户的合法性，对其用户信息进行鉴权后为其分配IP地址，使其接入到GPRS网络中，实现应用业务信息的传输；Radius设置：北京和武汉各设置一套，互为地理容灾备份；由GGSN去判断使用哪个Radius；2024/2/26 周一7CIR向GROS查询当前GRIS IP地址目的IPPDP激活成功后，CIR根据预存的GROS IP地址向GROS发送“查询当前目的GRIS IP地址”指令，内容包括机车号、交路号、公里标、当前小区号、经纬度信息等。GROS查询并返回CIR当前所对应的GRIS的IP地址：GROS根据CIR提供的小区位置信息、列车经纬度信息或交路号、公里标等位置信息查询数据库后，获得列车当前对应GRIS的IP地址，向CIR发送“返回当前GRIS IP地址信息”。CIR接收当前GRIS IP地址，并实时存储：CIR接收GROS返回的当前GRIS IP地址，作为车次号校核信息、列车停稳及启动等信息传送的目的地址。2024/2/26 周一8CIR向GROS查询当前GRIS IP地址目的IP异常情况下，CIR开机或重启并发送IP地址查询请求，若1分钟内没有收到主用GROS的响应，则向主用GROS重发查询请求。重发不超过2次；如果向主用GROS发送请求失败，则向备用GROS发送IP地址查询请求，若1分钟内没有收到备用GROS的响应，则重发查询请求。重发不超过2次；如果上述查询均失败，则启用CIR存储的GRIS IP地址作为当前GRIS的IP地址。归属GRIS根据CIR发送的车次号校核信息中列车当前位置信息判断CIR不在其管辖范围内时，代CIR向GROS发送“查询当前目的GRIS IP地址”指令。2024/2/26 周一9CIR向GROS查询当前GRIS IP地址目的IP2024/2/26 周一10CIR发送车次号信息2024/2/26 周一11CTC发送调度命令/进路预告等信息2024/2/26 周一12GRIS IP地址更新对于CTC/TDCS业务，GRIS IP地址更新采用双重更新方式：CTC判断触发更新；GRIS判断触发更新。2024/2/26 周一13CTC判断触发更新列车运行到铁路局的交界处，当前CTC/TDCS通信服务器判断CIR即将移出管辖区域时，向GRIS发送“越界指示”，内容包括当前GRIS列车机车号、车次号以及接管铁路局代号等信息。当前GRIS根据收到的接管铁路局代号信息查询数据库，获得接管GRIS的IP地址，并向CIR发送“IP地址更新”数据帧。CIR接收数据帧，首先回复“IP地址更新响应”，当前GRIS收到CIR回复的“IP地址更新响应”后，再向CTC/TDCS通信服务器发送回复“越界指示响应”。CIR将收到的IP地址作为车次号校核信息，列车停稳及启动信息传送的目的地址，实现IP地址的更新。若GRIS在规定的时间内没有收到“IP地址更新响应”，应重发“IP地址更新”数据帧。重发次数为3次。2024/2/26 周一14CTC判断触发更新CTC判断触发更新2024/2/26 周一15GRIS判断触发更新当机车运行到新的CTC/TDCS管辖范围的信号机，若CTC/TDCS中心未能及时向GRIS发送越界指示时，CIR仍然向原GRIS发送车次号校核信息，原GRIS根据CIR发送的车次号校核信息中列车当前的位置信息判断列车不在管辖范围内，则向GROS发送“查询当前GRIS IP地址”指令。GROS根据CIR位置信息查询接管GRIS的IP地址，并向CIR发送“返回当前GRIS IP地址信息”。CIR收到该数据帧后，应向GROS发送“IP地址更新响应”，并存储记录接收到的IP地址作为车次号校核信息等传送的目的地址，实现IP地址更新。2024/2/26 周一16GRIS判断触发更新GRIS判断触发更新2024/2/26 周一172024/2/26 周一18
