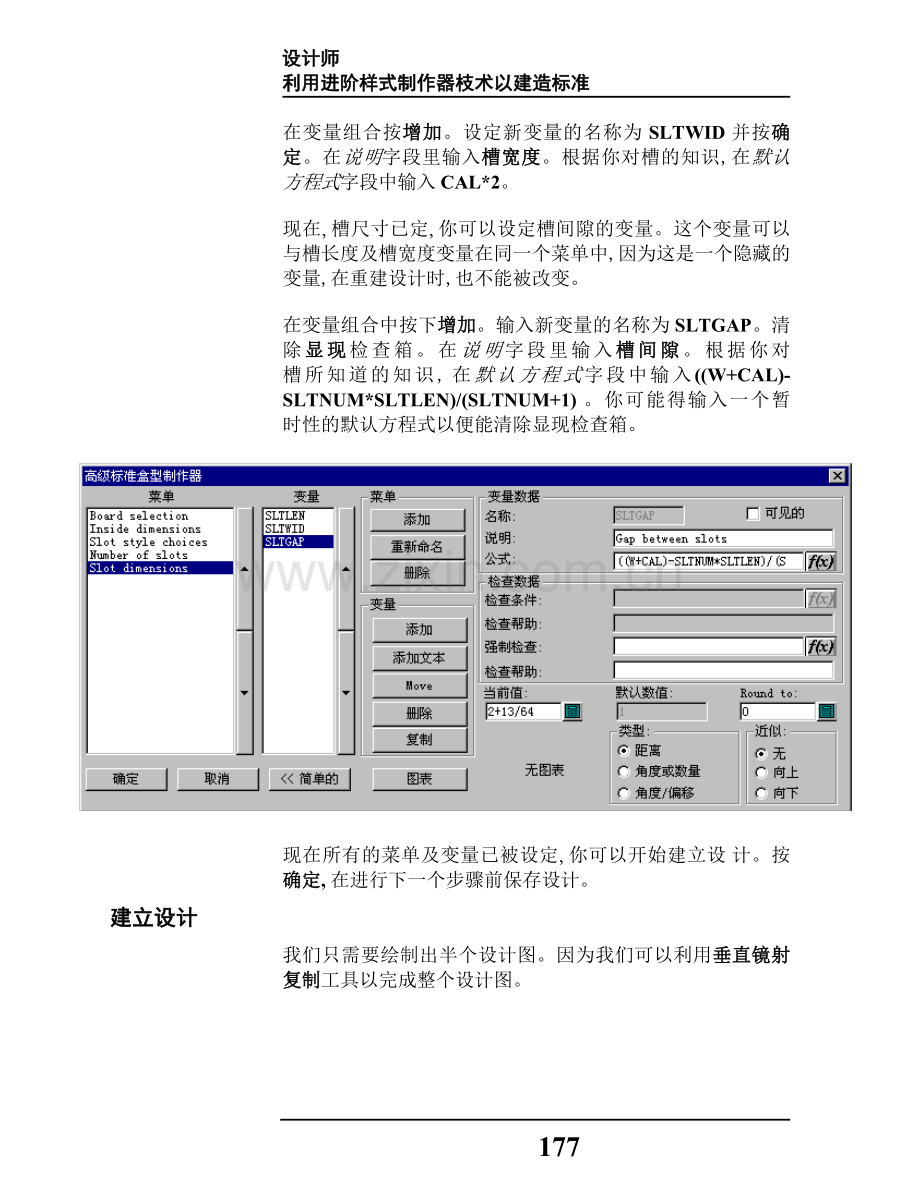

设计师利用进阶样式制作器枝术以建造标准 177 在变量组合按增加。设定新变量的名称为 SLTWID并按确定。在说明字段里输入槽宽度。根据你对槽的知识,在默认方程式字段中输入CAL*2。现在, 槽尺寸已定, 你可以设定槽间隙的变量。这个变量可以与槽长度及槽宽度变量在同一个菜单中,因为这是一个隐藏的变量,在重建设计时,也不能被改变。在变量组合中按下增加。输入新变量的名称为SLTGAP。清除显现检查箱。在说明字段里输入槽间隙。根据你对槽所知道的知识,在默认方程式字段中输入((W+CAL)- SLTNUM*SLTLEN)/(SLTNUM+1) 。你可能得输入一个暂时性的默认方程式以便能清除显现检查箱。现在所有的菜单及变量已被设定, 你可以开始建立设计。按确定, 在进行下一个步骤前保存设计。建立设计我们只需要绘制出半个设计图。因为我们可以利用垂直镜射复制工具以完成整个设计图。设计师利用进阶样式制作器枝术以建造标准 178 利用直线工具，从原点偏移X轴L/2的右边水平地绘制一条直线。从第一条线的末端利用 SLTGAP绘制另一条直线。利用选择工具把这条直线改变为折痕，按两下此直线。在属性对话框中选择折痕，按确定。点选矩形工具，往上及左方移动油标。设定X偏移为 SLTWID及Y偏移为 SLTLEN。你将会看到以下的图形。点选选择工具，选择折痕及槽。点选复制数目偏移工具。在状态条中输入欲复制的数量。输入SLTNUM-1，按输入。利用折痕的下方的点为拿起设计师利用进阶样式制作器枝术以建造标准 179 点，设定垂直角度为0。利用槽的右上方的定点为放下点。你将会看到以下的结构图。利用移动至定点工具将设计移至底线及折痕及槽的交点。利用D作为X偏移制作一条向右的水平直线。利用 CAL*2 作为X偏移制作另一条向右的水平直线。利用D作为X偏移再制作一条向右的水平直线。利用SLTGAP作为Y偏移制作一条向上的垂直直线。利用SLTWID作为X偏移制作一条向右的水平直线。利用SLTLEN作为Y偏移制作一条向上的垂直直线。设计师利用进阶样式制作器枝术以建造标准 180 利用 SLTWID作为X偏移制作一条向左的水平直线。你应该会看到如下图所示的制作图。利用选择工具选择标签制作。就象你复制槽一样。利用复制数目偏移工具复制标签。设定复制数量为 SLTNUM-1，利用水平切割线及垂直切割线的交设计师利用进阶样式制作器枝术以建造标准 181 点为拿起点。设定垂直角度为0，利用左上方的牌作为放下点，以下的创建图即会出现。按下缩放工具列上的视图模式按钮，将模式组合的终点开启。利用移动至定点工具将底部切割线上的定点移至最右边。你可能需要放大功能以看清楚此二点。利用直线工具绘制一条向上的垂直直线，设定Y偏移为 W+CAL 。设计师利用进阶样式制作器枝术以建造标准 182 利用移动至定点工具将底线的定点移至最左边。利用直线工具绘制一条向上的垂直直线，设定Y偏移为W+CAL。利用切割线将此二直线的顶端连接。将你刚绘制的两条垂直直线改变为折痕，将终点的视图模式关闭。你将会看到以下的创建图。利用移动至定点工具移至右边折痕的顶端。设定Y 偏移为D，绘制一条向右的水平直线。设计师利用进阶样式制作器枝术以建造标准 183 设定Y偏移为 SLTGAP ，绘制一条向下的垂直直线。注意：不要紧贴槽的顶端。利用移动至定点工具移至左边折痕的顶端。设定Y偏移为D，绘制一条向左的水平直线。设定Y 偏移为 SLTGAP ，绘制一条向下的垂直直线。注意：不要紧贴槽的顶端。将此垂直直线改为折痕。从此折痕的顶端至垂直轴绘制一条水平直线。你将可以看到类似以下的创建图。利用选择工具选择设计图中所有的线。点选编辑工具列上的复制按钮，再按下沿着直线镜射按钮。按下最左边的垂直轴。你可以看到以下的创建图。设计师利用进阶样式制作器枝术以建造标准 184 保存设计！利用所学的技巧创建剩余的托盘。步骤3 - 设计图的试验在这个设计图中，我们必须做两个试验：即其重建性及它的可用性。利用设计菜单上的重建设计指令来重建此设计。使用不同的长度，宽度及深度组合，并且每一次都使用不同的槽的模式选择。在你重建的过程中，你得每次重新初始化槽的长度变量。设计师利用进阶样式制作器枝术以建造标准 185 利用立体（3D）来试试其成为一个创建设计的可行性。确保标签都能适合槽，而且卷动也操作正常。步骤4 - 把设计加入模式设计为了让每个使用ArtiosCAD的人都可以使用此标准，你必须把它加入模式目录中。你也必须把这个设计档案也复制并保存于\Artios\ArtiosCADnn.nnll\ServerLiB。 1. 从所有的设计图中退出，菜单列上的指令有档案，选项及帮助。 2. 点选选项菜单上的默认工具。 3. 在左边的方框右按下模式目录，从文字菜单中选择新目录，及数据。 4. 输入名称，例如定做托盘。做好后请勿按输入。按两下名字前的插图。 5. 设定标准形态选项按钮为 ArtiosCAD 。 6. 按并按两下你所要加入目录的可调整大小的设设计师利用进阶样式制作器枝术以建造标准 186 计。对话框的题目应该与你所输入的名称相同。你将会看到以下的图。 1. 按确定以把设计图加入模式目录中。默认对话框的共享默认值方框应如下图所示。设计师智能底板 187 8. 按下档案，按下保存，将设计图保存至共享默认值。当你再次执行制造器时，你可看到如下：你的定做设计图在目录单中。你的重建设计已完成。任何利用 ArtiosCAD的人都可以使用此设计。设计师智能底板 188 智能底板底板是一种专用的模板，此模板是用酚醛树脂做成的，用于折叠纸板箱生产过程中。他们是模压机工具中的一部分，被置放于折叠纸板原料及模压机底部的中间。他们对于折痕的制作是非常有帮助的，因为他们能提供弯曲物质敲击折痕规则的一个地方。对大部分的设计来说，只需几个按钮， ArtiosCAD 的智能底板调节会自动的创建折痕。以下所示是一个传统的底板。底板的边缘是一个周边，它必须在折痕的外围，但在切割的内围。它必须深入到切割里面以避免在纸板中留下痕迹。因此，切割和折痕相遇的地方非常重要。所以在大多数的智能底板的设计参数中, 这种协调是非常重要的。设计师智能底板 189 通过绘图模式，这些线型可映射至物理工具。若有必要的话，他们也会被偏移或多重通过工具宽度。组织智能底板智能底板利用参数来组织其参数。在制作一个底板时，你得选择一个参数设定。 ArtiosCAD里有个默认参数设定。参考441页以了解更多有关底板参数设定的资料。制作底板的线型一共有十二种：线条种类描述具有纹理的槽具有纹理折痕的折痕槽 (与纸板的纹理平行) 交叉纹理的槽具有交叉纹理折痕的折痕槽 (与纸板的纹理垂直). 一般上比纹理折痕宽 0.004 寸折痕结束工具在遇见切割时,把折痕槽的末端切割周边工具利用斜角边缘将底板切割切角工具利用斜度(除了靠近折痕处)修剪底板边缘具有纹理的槽为纹理切割折痕切割一个槽交叉纹理的槽为交叉纹理切割折痕切割一个槽刻名工具蚀刻识别标签入底板位置孔工具切割出位置孔的轮廓,通常是一个圆圈位置孔工具2 第二个位置孔,如果使用两个工具的话底板铣切轮廓欲被铣切的范围的轮廓, 用于反折痕, 反部分切割或浮雕铣切工具利用一系列的平行直线铣切一个范围设计师智能底板 190 智能底板的工作流程创建底板的步骤如下： 1. 创建设计。你必须确保设计的周围没有间隙，并且是由切割线所构成的。 2. 按下底板工具列上的创建或重建底板工具。选择一个参数设定，在提示及标签的选项中作适当的选择。 3. 按确定以创建底板。 4. 增加适当的名称，固定桥及带子。 5. 有需要的话，修改底板线。 6. 保存设计，把它输出至底板切割器。创建或修改底板在底板工具列上的工具可用来创建及修改底板。你可利用视图工具列视图>工具列对话框开启底板工具列。或者，你也可使用工具架上的按钮来开启，并直接从工具>底板菜单上选择工具。在底板工具列的第一个工具是创建或重建底板。当你第设计师智能底板 191 一次点选此工具时，你必须选择一个底板参数设定。按确定。如果你现有的层次不是一个底板层次，你可以选择创建一个。根据你的意愿按是或否。创建一个底板意味着你不能重建一个设计。你可以在继续执行此项工具前，先保存你的设计，或放弃保存设计（废除重设计师智能底板 192 建设计），又或者离开底板的设计。选择你的选项，按确定。当你选择了一个参数设定后，智能底板的心脏，即创建或重建底板的对话框就开启了。设计师智能底板 193 在字段的末端按下等于按钮，系统会开始根据你在底板参数设定是所设定的方程式重新计算此字段的数值。你可以自行改变字段的值，但是要改变计算数值的表达式，你得修改默认参数设定。重建折痕而已检查箱只在重建底板时才会出现。点选此工具,此工具会帮助你重新计算折痕槽。周边标签底板参数设定对话框的周边标签会影响周边工具的设定。在这页的对话框上的参数全部都是计算，这些计算的功能都在图上详细地为你讲解了，除了周边工具角度之外。在周边工具角度字段里的角度，加上底承印物料的厚度，可以决定周边的宽度。设计师智能底板 194 折痕末端标签在底板参数设定对话框的折痕末端标签可用来控制折痕末端的制作。在折痕末端选项组合中的选项，只使用周边工具及使用折痕末端及周边工具会影响其他的标签的摆设。如果你点选了只使用周边工具，所有的图形都将改变以去掉任何与折痕末端工具有关的参考。设计师智能底板 195 部分切割标签如果有需要的话，部分切割及粘合帮助线可以让你往下延伸底板。一般情况下，底板的部分切割是打开的，而粘合帮助线的设定是有条件性的。如果折痕和线的最近点的距离大于最小字段所设定的数值，他们将是关闭的。当然你也可以打开或关闭他们。设计师智能底板 196 切割及折痕标签切割及折痕标签的选项会影响蝶形孔的创建，而利用此创建需要这些长度短的切割及折痕。所有的选项都在以下的图片中做了详细的解释。设计师智能底板 197 切角标签切角标签的选项会影响底板在切割线及折痕线末端相交。一般上，切角是沿着圆周的，但它却时常与折痕槽保持一定的距离。切角里面的边缘及折痕槽之间的距离就称为切角间隙。拾起和不拾起选项是用来控制切角是否持续地在折痕槽末端的周围。切角工具角度是工具的角度，此角度与底承印物料的厚度就决定了切角槽的宽度。顾名思义,重建切角按钮可让你重建切角。设计师智能底板 198 反折痕标签反折痕是用来把一个面板往外折。插入选项即是一个外来物体连接底板以创建反折痕。你可在标签上方的图片中看到。底承印物料即是反折痕旁的周围会被铣切，这样纸板就会被推入压低范围。你可在标签下方的图片中看到。当你选择这个选项后，折痕宽度字段就会出现。当底板关闭时，所有的字段都会被关闭。设计师智能底板 199 反切割标签反切割的功能与使用方法与反折痕一样。反切割标签的参数都在图片中作了详尽的解释。浮雕标签纸板的范围可靠铣切围绕着浮雕范围的底板的一部分来进行浮雕。在半折痕线的底板半折痕宽度, 一个范围将被铣切, 并形成折痕的一边，因此创建了一个往上升的浮雕范围。在半折痕线的外面有一个溢料,此溢料的作用是为了避免压积而设的。至于其他的标签，浮雕标签上的参数会在图片中作详尽的解释。设计师智能底板 200 位置孔标签位置孔标签有一个参数－位置孔内工作空间的名字。按下设定以寻找一个新的工作空间。欲使用输出中底板工具宽度牌的允许工具直径选项，你必须利用位置孔工具线型在工作空间里创建一个孔的轮廓。你必须把你所有的工作空间创建于SERVERLIB 里。固定桥标签在固定桥标签里的固定桥宽度字段可让你设定底板周边的固定桥的宽度。它也可为你的蝶形孔自动设定固定桥的宽度。设计师智能底板 201 刻名标签刻名标签的选择会影响底板工具列上的名称工具的输出。这些选择包括字型，大小，位置，请参考图像。当你结束检查标签的选项后，按确定以建造或重建底板及解散创建或重建底板对话框。按取消以取消己建造或修改的底板。按应用以将你所修改的标签的选项执行，对话框同时开着。底板工具列上的第二个工具是重建切角工具，按下此工具可让你重建在现有底板层次中的切角。如果你有对此切角做了些修改，这些修改将会消失。此工具也将周边直线重新组合为关闭的环。如果你做了些改变，这些改变也会消失。在底板工具列的第三个工具为增加底板名称工具。此工具利用创建器或重建底板对话框里刻名标签的选项来将工作设计师智能底板 202 空间上的名称置放在底板上。名称的属性会出现在状态条节字段。在状态条及名字上的字段的不同点是...文字字段后的按钮。此按钮会带你到烧刻名字对话框，点选此对话框，你可以输入多行文字的底板名称。欲在第一行输入文字，按CTRL-ENTER，再输入第二行，第三行等等，按下确定。文字的重影拖曳影响会出现在滑标下方，将此影像放置于底板上。输入名称后，此工具将保持活跃。按下其他的工具以复原它。在底板工具列的第四个工具是增加底板固定桥工具。顾名思义，此工具可让你增加底板固定桥。点选此工具，选择欲增加的固定桥的位置。当固定桥完成后，你可在状态条的固定桥宽度字段看到固定桥的宽度。底板工具列第5个工具是删除底板固定桥工具。点选此工具，选择欲删除的固定桥。设计师智能底板 203 底板工具列的第六个工具是增加底板带状工具。带子是细条状的底板物质，它能将精致的底板连接在一起。利用周边工具可制造带子，而当这些带状交叉线时，它们会彼此铣切。当你完成设计其他底板时，你应该使用此工具。跟着以下步骤： 1. 确保你己完成了底板，带子除外。 2. 按下底板工具列的增加底板带子工具。 3. 点选周边上的任意点，此点为带子开始的一端。 4. 点选周边上带子的第一面的终点。 5. 点选周边上带子的第二面节起点。 6. 点选周边上带子的第二面的终点。你将可看到一个如以下的图形。底板工具列上的第6个工具是选择周边直线工具。因为周边直线一般上都与其他的直线非常靠近，因此如果你使用设计师智能底板 204 一般的选择工具，你的选择可能就不准确了。使用此工具可让你选择那些利用周边工具所绘制的直线，一旦你选择了周边直线后，你可以移动、删除，改变他们等。检视底板欲检视使用底板工具所做出的实际的路径，在视图模式对话框中选择底板槽宽度检查箱。参考第5页的视图模式己进一步了解。以下所示是一个被开启及关闭具有底板槽宽度选项节底板。注意：当选择底板槽宽度检查箱时，使用铣切工具线充填的铣切范围不会被显示。它们只有在输出的预览对话框中才可看得见。设计师数字化 205 底板位置孔在创建底板之前,插入激光位置孔可用来制造底板位置孔。可通过增加激光位置孔工具 > 几何模型宏 > 效用 > 激光位置孔. 以孔的中心为原点制造激光位置孔设计档案。只可使用在激光位置孔设计档案的位置孔工具线型及位置孔工具2线型。转换底板参数设定要转换另一个不同的底板参数设定，按下选项菜单上的改变底板参数设定。在改变参数设定后，你必须重建底板。输出输入的INTERACT及LASERPOINT IQ 底板 INTERACT底板与ArtiosCAD所使用的线型是不同的。所以你必须以手绘的方式将所有的底板线改为ArtiosCAD线型。当你输出输入的LASERPOINTIQ底板，在设定输出时，使用绘图输出型，不要选择底板输出型。设计师数字化 206 数字化数字化意即利用数字化仪将直线和圆弧输入ArtiosCAD的过程。数字化仪是个扁平的平台。它是利用电磁能以追踪数字化碟的行动至数字化仪的表面。从这些所推演出的几何资料将被送至ArtiosCAD。而ArtiosCAD将这些资料来源变成直线或圆弧。当你的设计有一个物理样本，但却没有CAD档案时，数字化就可以派上用场了。欲在ArtiosCAD里使用数字化，你必须先进行设定。参考第三章ArtiosCAD安装指导学习以确定如何设定一个数字化仪。进行数字化的地点有3个： 1. 在数字化仪上的任何一点，称为<c>. 2. 一个现有定点，称为。当你为一个定点进行数字化时，此点是现有设计中的直线的端点或交点。这些直线可以是现有直线，而可以是刚完成数字化的直线。欲选择一个定点，在这些定点中的紧贴距离，在数字化仪上将一定点数字化。 3. 一条现有直线，称为<l>。欲选择一条直线，在直线节紧贴距离，在数字化仪上将一个定点数字化。数字化的工作流程是非常直接的。 1. 创建一个新的ArtiosCAD设计或打开一个现有的设计。 2. 寻找你欲将新的几何模型所放置的层次。 3. 点选工具，数字化，然后开始数字化。 4. 选择欲使用的数字化仪。 5. 使用数码指令进行数字化。设计师数字化 207 6. 欲退出数字化，开启在ArtiosCAD里的其他非放大工具。开始数字化当你己淮备好要进行数字化时（在以上的工作流程节步骤1及2），按下工具>数字化>开始数字化，接着选择一个数字化仪。选择数字化仪之后，按确定。你会见到下图所示的状态条。设定半径字段是用在其他的指令，这时候你并不需要对齐数字化仪或放置菜单。将你所欲数字化的影像放置在数字化仪上，使用数字化指令以开始数字化。设计师数字化 208 按键顺序指令 2 移至 <c> 12 移至 0 直线至 <c> 10 直线至 3 圆弧过 <c> 至 <c> 41 圆弧过 <c> 至 14 圆弧过 至 <c> 44 圆弧过 至 77 中心 <c> 半径 <c> 76 中心 <c> 半径 7A 中心 <c> 半径 RADIUS 66 中心 半径 <c> 67 中心 半径 6A 中心 半径 52 交叉<l> <l> 51 交叉 <l> <l> 收藏第一 BBB 圆弧连接 <l> <l> 过 <c> 使用数字指令使用数指令的方法有2个。第一，按下数字化仪碟上的按钮。利用下图所示的按钮以执行指令。例如，欲创建一个穿越定点的圆弧，按3以设定圆弧所穿越的定点，接着再按3以设定圆弧的终点。设计师数字化 209 第二个执行指令的方法是当你设定一个数字化仪时，使用数码菜单。将交叉发放置于菜单指令上，按下数字化仪碟上的任意按钮以开启指令。你可以使用数字化仪碟上的任何按钮以设定坐标定点及直线，因为指令是己知的。左边显示为一个预示数字化菜单。注意：它并不包含所有的指令。如果你是一个垫圈制作者，你也可以根据第3章ArtiosCAD安装指导的程序以增加一个创建圆形工具。按键顺序指令 BB1 圆弧连接<l> <l> 过 BBA 圆弧连接<l> <l> 半径 D 删除 <l> E 取消 F 重新执行 CD 重新绘图 - 缩放配合 CC 重新绘图 - 现有缩放 CA 变焦向后 CF 变焦视窗 <C> <C> 设计师数字化 210 例子：为一个简单图形进行数字化以下的例子显示如何利用指令将一个圆形数字化。在圆形中的数字是步骤的号码，而在数字化仪碟的数字是按在数字化仪碟上的按钮。按键顺序菜单指令 0 直线至<c> 10 直线至 2 移至<c> 12 移至 3 圆弧过<c>至<c> 开启ArtiosCAD，打开一个新的设计。点选工具>数字化>开始数字化。选择数字化仪，按确定以开始进行数字化。 1. 利用2按钮以一个数字化移至第一条线的开端 Table 1: 设计师数字化 211 2. 向上移动数字化仪碟时，按下0钮以数字化第一条线的未端。 3. 欲数码化圆弧将穿过的点，按3钮以向上移动。 4. 欲数字化圆弧的端点，按任意钮以向下及右移动碟。你可使用任何一个按钮，因为ArtiosCAD己知道所使用的指令圆弧至<C>至<C>。 5. 欲数字化下一条直线，按0钮以向下移动碟。 6. 在第一条线的开端数字化一个紧贴点。欲执行此指令，你必须按下两个按钮。第一个按钮是1，可在数字化仪碟的任意处按下。第二按钮是0，必须在第一条线起点的紧贴公差之内。图形已完成如上。例子 - 调和数字化角落以下的例子显示如何在进行数字化时调和角落。如以上的例子，圆圈里的数字是步骤的号码，而数字化仪碟里的数字则是欲按下的钮。设计师数字化 212 开始ArtiosCAD，打开一个新设计。按下工具>数字化>开始进行数字化。选择数字化，按下确定以输入进行数字化。 1. 按下B钮以在第一条直线的紧贴公差内数字化。 2. 按下B钮以在第二条直线的紧贴公差内数字化。 3. 再一次按下B钮以将一个调和的半径数字化。在数字化仪上对齐影像把影像完全地对齐数字化仪的轴线，并摆放影像是很困难的。为了解决这个问题，我们可以将数字化仪与影像上的己知点及ArtiosCAD设计视窗的已知点对齐。例如，你所欲数字化的物体可能是现有的纸盒的一个切割。这时，面板的角落影像对齐荧幕上的设计的最好定点。利用ArtiosCAD设计视窗来对齐数字化仪可使用0至3点。如果使用0个定点，数字化仪的原点将会对齐ArtiosCAD的原点。如果使用1个定点，荧幕上的第一点对齐数字化的点，你能执行缩放或旋转功能。设计师数字化 213 如果使用2个定点，荧幕上的第一点会对齐数字化的第一点，缩放及旋转将会使第二点对齐。如果使用3个定点，荧幕上的三个点将会完全的配合数字化仪上的三点。影像将被适当转变，缩放及旋转。当你欲对齐数字化仪时，先选择荧幕上的点，接着才选择数字化仪上的点。欲对齐数字化仪，根据以下步骤： 1. 启动ArtiosCAD，打开一个新设计，按字工具〉数字化〉开始数字化。选择数字化仪按确定开始数字化。 2. 按下在状态条上的对齐数字化仪。 3. 状态条会改变。 4. 在荧幕上的选择点上按下滑鼠。在X和Y字段里将会有数字，放下数目也会增加，如果你做了错误的选择，按复原按钮。 5. 依据你要如何对齐数字化仪，重复步骤4。 6. 做好后按确定，如果你己选择了3个点，你不需要按确定。设计师数字化 214 设计师数字化 7. 现在你己完成了荧幕上点的选择，你得开始选择数字化仪上的点。 8. 移动数字化仪碟至数字化仪上的第一个点，按下任何按钮。重复此步骤以完成第二个及第三个点的移动。 9. 当足够的点被数字化后，新的数字化仪对齐对话框会出现。新的对齐会出现。如果你使用多过2个以上的点，缩放不一定是1.000，而错误信息会告诉你这个配合有多准确。检查使用缩放1:1检查箱。此检查箱会盖从数码点所推演出来的缩放。当缩放因子不是1.000时，这个功能是非常有用的，但你必须从数字化仪推演出来的旋转功能。按下重新测试以重复执行对齐的程序。设计师数字化 215 设计师数字化按确定以接受新的对齐点，按下取消以取消点。新的对齐点会保持有效直至我们重新启动ArtiosCAD。使用数字化菜单数字化菜单提供你另一个使用数字化仪的方法。使用数字化仪碟上的任何一个按钮以选择菜单（也叫菜单物体范围）按钮上的一个点。利用菜单意即按下数字化仪碟上的按钮，而不是使用碟而己。例如，你有一个启动中心半径<C>工具的菜单按钮，在选择按钮后，你需要多两个按钮。一个是用来设定〈P〉，另一个用来设定〈C〉。任何一个按钮都可用来输入数据。参考第三章ArtiosCAD安装指导以学习如何置放菜单。设计师数字化 216
