冲压折弯展开计算.doc

1

統一展開計算方法,做到展開的快速准確.
2 適用範圍
富金公司沖模二廠.
3 展開計算原理
板料在彎曲過程中外層受到拉應力,內層受到壓應力,從拉到壓之間有一既不受拉力又不受壓力的過渡層--中性層,中性層在彎曲過程中的長度和彎曲前一樣,保持不變,所以中性層是計算彎曲件展開長度的基准.中性層位置與變形程度有關,當彎曲半徑較大,折彎角度較小時,變形程度較小,中性層位置靠近板料厚度的中心處,當彎曲半徑變小,折彎角度增大時,變形程度隨之增大,中性層位置逐漸向彎曲中心的內側移動.中性層到板料內側的距離用λ表示.
4 計算方法
展開的基本公式:
展開長度=料內+料內+補償量
4.1 R=0,折彎角θ=90°(T<1.2,不含1.2mm)
L=(A-T)+(B-T)+K
=A+B-2T+0.4T
上式中取:λ=T/4
K=λ*π/2
=T/4*π/2
=0.4T

4.2 R=0, θ=90° (T≧1.2,含1.2mm)
L=(A-T)+(B-T)+K
=A+B-2T+0.5T
上式中取:λ=T/3
K=λ*π/2
=T/3*π/2
=0.5T

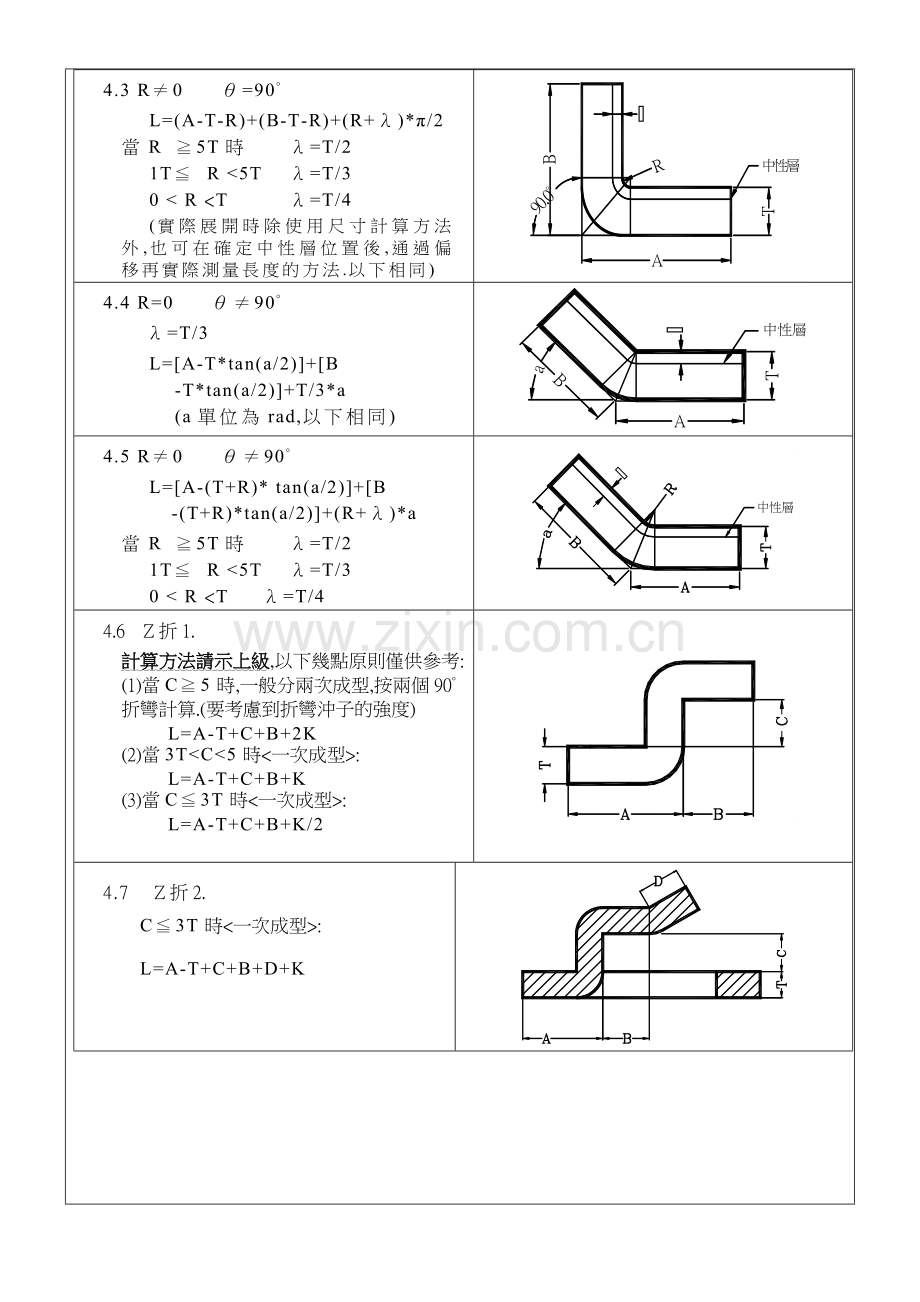

4.3 R≠0 θ=90°
L=(A-T-R)+(B-T-R)+(R+λ)*π/2
當R ≧5T時 λ=T/2
1T≦ R <5T λ=T/3
0 < R <T λ=T/4
(實際展開時除使用尺寸計算方法外,也可在確定中性層位置後,通過偏移再實際測量長度的方法.以下相同)

4.4 R=0 θ≠90°
λ=T/3
L=[A-T*tan(a/2)]+[B
-T*tan(a/2)]+T/3*a
(a單位為rad,以下相同)

4.5 R≠0 θ≠90°
L=[A-(T+R)* tan(a/2)]+[B
-(T+R)*tan(a/2)]+(R+λ)*a
當R ≧5T時 λ=T/2
1T≦ R <5T λ=T/3
0 < R <T λ=T/4

4.6 Z折1.
計算方法請示上級,以下幾點原則僅供參考:
(1)當C≧5時,一般分兩次成型,按兩個90°折彎計算.(要考慮到折彎沖子的強度)
L=A-T+C+B+2K
(2)當3T<C<5時<一次成型>:
L=A-T+C+B+K
(3)當C≦3T時<一次成型>:
L=A-T+C+B+K/2

4.7 Z折2.
C≦3T時<一次成型>:
L=A-T+C+B+D+K

4.8 抽芽
抽芽孔尺寸計算原理為體積不變原理,即抽孔前后材料體積不變;ABCD四邊形面積=GFEA所圍成的面積.
一般抽孔高度不深取H=3P(P為螺紋距離),R=EF見圖
∵ T*AB=(H -EF)*EF+π*(EF)2/4
∴ AB={H*EF+(π/4-1)*EF2}/T
∴預沖孔孔徑=D – 2AB
T≧0.8時,取EF=60%T.
在料厚T<0.8時,EF的取值請示上級.

4.9 方形抽孔
方形抽孔,當抽孔高度較高時(H>Hmax),直邊部展開與彎曲一致, 圓角處展開按保留抽高為H=Hmax的大小套彎曲公式展開,連接處用45度線及圓角均勻過渡, 當抽孔高度不高時(H≦Hmax)直邊部展開與彎曲一致,圓角處展開保留與直邊一樣的偏移值.
以下Hmax取值原則供參考.
當R≧4MM時:
材料厚度T=1.2~1.4取Hmax =4T
材料厚度T=0.8~1.0取Hmax =5T
材料厚度T=0.7~0.8取Hmax =6T
材料厚度T≦0.6取Hmax =8T
當R<4MM時,請示上級.

4.10壓縮抽形1 (Rd≦1.5T)
原則:直邊部分按彎曲展開,圓角部分按拉伸展開,然后用三點切圓(PA-P-PB)的方式作一段與兩直邊和直徑為D的圓相切的圓弧.
當Rd≦1.5T時,求D值計算公式如下:
D/2=[(r+T/3)2+2(r+T/3)*(h
+T/3)]1/2

4.11壓縮抽形2 (Rd>1.5T)
原則:直邊部分按彎曲展開,圓角部分按拉伸展開,然后用三點切圓(PA-P-PB)的方式作一段與兩直邊和直徑為D的圓相切的圓弧.
當Rd>1.5T時:
l按相應折彎公式計算.
D/2={(r+T/3)2
+2(r+T/3)*(h+T/3)
-0.86*(Rd-2T/3)*[(r+T/3)
+0.16*(Rd-2T/3)]}1/2

4.12捲圓壓平
圖(a): 展開長度
L=A+B-0.4T
圖(b): 壓線位置尺寸 A-0.2T
圖(c): 90°折彎處尺寸為A+0.2T
圖(d): 捲圓壓平後的產品形狀

4.13側沖壓平
圖(a): 展開長度
L=A+B-0.4T
圖(b): 壓線位置尺寸 A-0.2T
圖(c): 90°折彎處尺寸為A+1.0T
圖(d): 側沖壓平後的產品形狀

4.14 綜合計算如圖:
L=料內+料內+補償量
=A+B+C+D
+中性層弧長(AA+BB+CC)
(中性層弧長均按 “中性層到板料內側距離λ=T/3”來計算)

備註:
a標注公差的尺寸設計值:取上下極限尺寸的中間值作為設計標准值.
b孔徑設計值:一般圓孔直徑小數點取一位(以配合沖頭加工方便性),例:3.81取3.9.有特殊公差時除外,例:Φ3.80取Φ3.84.
c 產品圖中未作特別標注的圓角,一般按R=0展開.
附件一:常見抽牙孔孔徑一覽表
料厚
類型
0.6
0.8
1.0
1.2
M3
3.5
3.7
4.0
4.2
M3.5
3.9
4.2
4.4
4.7
M4
4.4
4.6
4.9
5.1
#6-32
3.8
4.1
4.3
4.6
附件二:常見預沖孔孔徑一覽表
料厚
類型
0.6
0.8
1.0
1.2
M3
1.2
1.5
1.5(1.8)
1.8
M3.5
1.2
1.5
1.5(1.8)
1.8
M4
1.2
1.5
1.5(1.8)
1.8
#6-32
1.2
1.5
1.5(1.8)
1.8
說明:
1以上攻牙形式均為無屑式.
2抽牙高度:一般均取H=3P,P為螺紋距離(牙距).
3.內徑:M3 Φ2.75 M3.50 Φ3.20 M 4 Φ3.65 ＃ 6-32 Φ3.10
