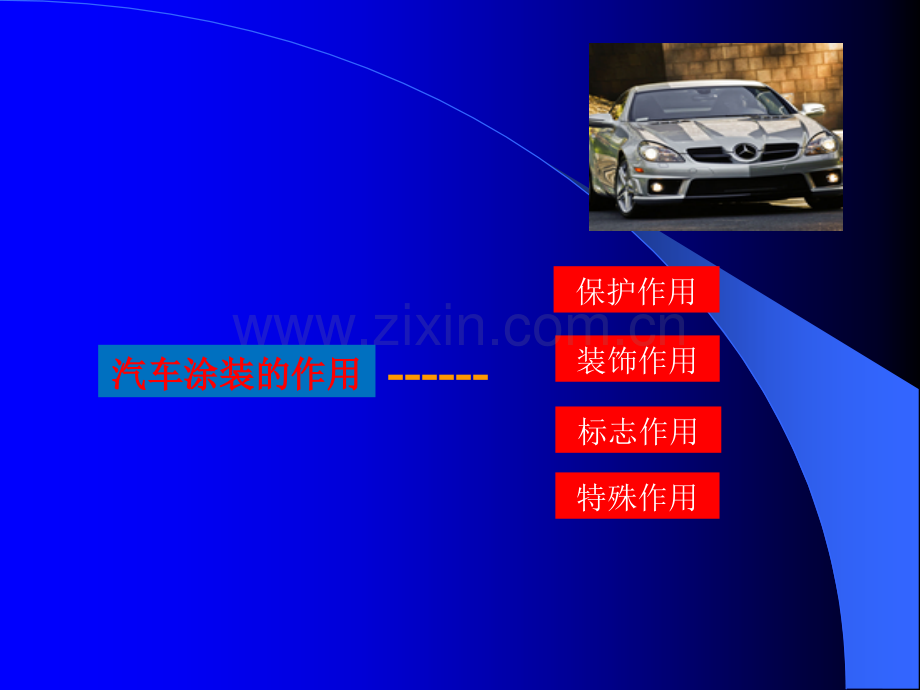

1、汽车漆面涂料汽车漆面涂料保护作用装饰作用标志作用特殊作用汽车涂装的作用汽车涂装的作用-(1 1)保护作用)保护作用 汽车作为交通工具需要经常在室外使用,运行环境复杂,经常会受到水分、微生物、紫外线和其它酸碱气体、液体等的侵蚀,有时会被磨、刮、蹭而造成损伤,冬季有时为了防止路面上雪水结冰,会在道路上撒许多盐粒,使得车体腐蚀更为严重。如果在它的表面涂上涂料,形成具有一定耐水性、耐候性和耐油、耐化学品等性能的涂膜,就能保护汽车免受损坏,延长使用寿命。车身表面经涂装后,可以隔绝空气中的水分、酸、碱、盐、微生物及其他腐蚀性介质和紫外线等对产品裸露基体的破坏,或者通过涂层的隔绝作用减少或避免直接的机械碰撞

2、、日晒雨淋等损伤,以减缓底材的损坏速度,延长使用寿命;有些涂料对金属来讲还能起到缓蚀作用,比如磷化底漆可以借助涂料内部的化学成分与金属反应,使金属表面钝化,这种钝化膜加强了涂膜的防腐蚀效果。(2)装饰作用 图1-1-2 汽车涂装的装饰作用现代汽车不但是实用的交通运输工具,而且更像是一种艺术品。涂装可使被涂物具有色彩、光泽、鲜映性、平滑性、立体感和标志等,给人以美的视觉感受并提高商品销售价值。绚丽的色彩与优美的线型融为一体构成了汽车的造型艺术,协调的色彩烘托了汽车的造型,使汽车具有更佳的艺术美。有些豪华型轿车,不仅要使涂膜外观光可鉴人、品位高雅诱人,而且要求鲜映性PGD值达0.81.0。如图1-

3、1-2所示。(3)标志作用图1-1-3 救护车利用不同颜色的涂层作为区别事物的标志,在国际上已广泛采用并逐步标准化。利用不同色彩的涂料制成色彩标识用来表示警告、危险、安全或停止等信号;在各种管道、道路、容器、机械、设备上涂上各种色彩涂料,能调节人的心理、行动,便于操作者识别和操作;各种气体钢瓶、危险品、化学药品等涂上不同色彩的涂料,便于识别和安全保管使用;在道路划线标志和交通管制上,利用不同色彩的涂层表示警告、危险、前进及停止等信号,以保证交通安全畅通。如图1-1-3所示。在汽车上涂装不同的颜色和图案可以区别不同用途的汽车。例如,消防车涂成大红色;警车涂成蓝白间色;邮政车涂成橄榄绿色,字号、车

4、号为白色;救护车为白色并做红十字标记;工程车涂成黄色与黑色相间的条纹,字及车号用黑色等。(4)特殊作用图1-1-4 军用汽车保护色某些涂装借助具有特殊组成的专用涂料形成的涂层,具有特殊的功能,如隔声、绝热、防火、防滑、防辐射、绝缘、伪装等功能,这在航空航天、舰船、汽车、光纤,以及生活、实验等产品装备方面非常有用。例如,化工物品运输车辆要在车体表面或货箱、罐仓内部涂布耐酸碱、耐油、耐热、绝缘等涂料以防止化学品的腐蚀、渗漏等;汽车底盘的塑胶涂层具有良好的防止砂石撞击、泥水酸碱腐蚀的作用和隔声效果;军用汽车采用保护色达到隐蔽的作用,如图1-1-4。用于船舶底部的涂装具有防污(防海生物附着)、抗微生物

5、腐蚀的功能,漆中的毒剂缓慢渗出,可杀死寄生在船底上的海洋生物,特殊的试温涂层可指示被涂物面的温度变化;为使导弹、航天器等在飞行过程中不至于被大气摩擦产生的高温烧毁,在其表面涂覆一种既耐高温又耐摩擦的防火涂料;还有用于消音等方面的材料。(二)汽车涂料及辅料的分类1.涂料的分类按成膜物质分类是涂料最广泛的一种分类,国内涂料目前共分为17大类,如表1-1-1所示。表1-1-1 国内涂料分类序号代号类别主要成膜物质1Y油脂漆类天然植物油、沥青(熟油)、合成油2T天然树脂漆类松香及衍生物、虫胶、乳酪酸、大漆及衍生物3F酚醛树脂漆改性酚醛树脂、纯酚醛树脂4L沥青漆类天然沥青、石油沥青、煤焦沥青5C醇酸树脂

6、漆甘油醇酸树脂、季戊四醇酸树脂,其他改性醇酸树脂6A氨树脂漆脲醛树脂、三聚氰胺甲醛树脂、聚酰亚胺树脂7Q硝基漆类硝基纤维素、改性硝基纤维素序号代号类别主要成膜物质8M纤维素漆类乙基纤维、苄基纤维、羟甲基纤维、醋酸纤维、醋酸丁酸纤维、其他纤维及醚类9G过氧乙烯漆类过氯乙烯树脂、改性过氯乙烯树脂10X乙烯漆类氯乙烯共聚树脂、聚酯酸乙烯及其共聚物、聚乙烯醇、缩醛树脂、聚二乙烯乙炔树脂、含氟树脂11B丙烯酸漆类丙烯酸树脂、丙烯酸共聚物及其改性树脂12Z聚酯漆类饱和聚酯树脂、不饱和聚酯树脂13H环氧树脂漆类环氧树脂、改性环氧树脂14S聚氨酯漆类聚氨基甲酸酯15W元素有机漆类有机硅、有机钛、有机铝等元素有

7、机聚合物16J橡胶漆类天然橡胶及其衍生物、合成橡胶及其衍生物17E其他漆类未包括在以上所列的其他成膜物质(三)涂料、辅料的组成(三)涂料、辅料的组成1.1.涂料的组成涂料的组成 涂料一般由成膜物质、填料(颜填料)、溶剂、助剂等四部分组成。根据性能要求有时成份会略有变化,如亮光清漆中没有颜料,粉末涂料中可以没有溶剂。如图1-1-10所示。2.2.辅助材料的组成辅助材料的组成(1 1)稀释剂的组成)稀释剂的组成稀释剂一般由溶剂、助溶剂和冲淡剂三部分组成,也可能全部是溶剂或冲淡剂,或是两者的混合物。在涂料施工中,常用稀释剂来溶解及稀释涂料,使之符合施工要求,以达到涂层表面平整光滑的目的。小提示小提示

8、:稀:稀释剂释剂的正确的正确选选用与否用与否对对涂膜性能有一定影响,一定要正确使用稀涂膜性能有一定影响,一定要正确使用稀释释剂剂,最好使用造漆厂配制的稀,最好使用造漆厂配制的稀释剂释剂并按并按产产品使用品使用说说明操作。明操作。错错用稀用稀释剂释剂会使涂会使涂料混料混浊浊析出析出报废报废;稀;稀释剂释剂用量用量过过多会使色漆遮盖力差和光多会使色漆遮盖力差和光泽泽低;用量低;用量过过少涂料少涂料过过稠,稠,喷喷涂涂时时涂膜流平性差,呈橘皮状,甚至起涂膜流平性差,呈橘皮状,甚至起皱皱、流挂。稀、流挂。稀释剂释剂的固化的固化过过程程如如图图1-1-11所示。(2)固化剂组成与作用 固化剂是一种具有催

9、化作用的化合物,在双组分涂料中,能与合成树脂发生交联反应形成膜的物质。固化剂主要应用于不能自然干燥和烘烤干结成膜的涂料中,如环氧涂料、聚氨酯涂料、聚酯涂料等。常用的固化剂品种有:环氧涂料固化剂、聚氨酯涂料固化剂、聚酯涂料固化剂。固化剂的固化过程如图1-1-12所示。树脂 固化剂 干燥状态图1-1-12 固化剂的固化过程(四)涂料的名称及代号(四)涂料的名称及代号涂料的名称由颜色或颜料的名称、成膜物质的名称、基本名称等三部分组成,可用下式表达:涂料的全名=颜色或颜料名称+成膜物质名称+基本名称基本名称仍采用我国广泛使用的名称,如清漆、磁漆、调和漆等,涂料基本名称及代号如表1-1-3所示。代号基本

10、名称代号基本名称代号基本名称00清油22木器漆53防锈漆01清漆23罐头漆54耐油漆02厚漆30(浸渍)绝缘漆55耐水漆03调和漆31(覆盖)绝缘漆60耐火漆04磁漆32(绝缘)磁漆61耐热漆05粉末涂料33(黏合)绝缘漆62示温漆06底漆34漆包线漆63涂布漆二、汽车常用涂料二、汽车常用涂料汽车涂料是一种流动状态或粉末状态的有机物质,涂敷在物体表面上,干燥固化后形成连续的牢固附着的一层膜,其包括底漆、原子灰、中涂漆、面漆等。1.1.底漆底漆图5-1-8 底漆汽车用底漆就是直接涂装在经过表面处理的本身部件表面上的第一道涂料,它是整个涂层的开始。汽车用溶剂型底漆主要选用硝基树脂、环氧树脂、醇酸树

11、脂、氨基树脂、酚醛树脂等为基料,颜料一般选用氧化铁红、钛白、炭黑及其他颜料和填料,涂装方式有喷涂和浸涂两种。2.2.原子灰原子灰图5-1-9 原子灰原子灰俗称腻子。它又称不饱和树脂腻子是由不饱和树酯、滑石粉、苯乙烯等料经搅拌研磨而成的主体灰及固化剂组成的双组份填平材料,具有常温固化干燥速度快附着力强、易打磨等特点。它主要是对车身凹坑、针缩孔、裂纹和小焊缝等缺陷的填平与修饰,满足面漆前底材表面的平整、平滑。3.3.添眼灰添眼灰图5-1-10 添眼灰添眼灰又称红灰。因为红灰更细,它能附盖原子灰上肉眼看不出的细小缺陷,如砂纸痕和气孔。然后用1000#或1200#水砂纸打磨,使汽车表面更平更光滑等。4

12、.4.中涂漆中涂漆图5-1-11 中涂漆中涂漆是指介于底漆涂层和面漆涂层之间所用的涂料,也称底漆喷灰,俗称“二道浆”。主要是改善被涂工件表面和底漆涂层的平整度,为面漆层创造良好的基础,以提高面漆涂层的鲜映性和丰满度,提高整个涂层的装饰性和抗石击性。5.5.清漆清漆图5-1-12 清漆汽车漆用清漆主要是配合底色漆使用是罩光透明清漆,在工艺上它与底色漆是不可分的,一般先喷底色漆,然后再喷清漆,清漆为底色漆提供光泽和保护层。清漆层的厚度一般为3545微米),分为自干型和烘干型。汽车清漆层有两种作用:一是增加漆的亮度和反光度,二是用以保护色漆层。6.6.固化剂固化剂图5-1-13 固化剂固化剂目的是为

13、了引起或加快以组份或多组份涂料产品的固化。有些时候固化剂的添加是了为提高特殊产品的表面力。精确的比例是必须严格要求的,这样才能保证最优化的涂层效果和长时间的持久性。如果加了过量的固化剂会减慢固化剂速度,最终会使涂层易碎易裂。7.7.稀释剂稀释剂图5-1-14 稀释剂稀释剂的作用是溶解油漆涂料的树脂,使之达到要求的黏度,以便更好地喷涂。不同的油漆所采用的稀释剂各有不同,有些不能互换,否则会使油漆的聚合受到严重的破坏,对修补的漆面造成损害。三、涂料颜色调配三、涂料颜色调配(一)颜色调配基础知识认知颜色是光剌激人们的眼睛产生的一种感觉,颜色不能离开光单独存在,没有光线,就没有颜色。1.感知颜色图3-

14、1-5 眼睛的结构人类的眼睛(如图3-1-5所示)角膜 保护眼球瞳孔 调节进入眼球的光线数量水晶体 使光线聚焦在视网膜视神经 向大脑发送视觉信号2.光线光线图3-1-6 棱镜分光颜色图3-1-7 可见光光谱波长如果光源发出的白光穿过了三棱镜,则会被分成不同颜色的各种光线,这叫“光谱色”或者更通俗的叫法“彩虹色”,如图3-1-6所示。这是因为光线从不同的角度被折射出来。这些光谱色在380至780nm的波长范围,也就是我们常说的“七色光”,即红、橙、黄、绿、青、蓝、紫,如图3-1-7所示。3.三原色、次级色三原色、次级色三原色,是其它每一个颜色的基础;三原色无法通过混合其它颜色而获得,所有其它颜色

15、可以通过混合基色而获得。如图3-1-8所示。图3-1-8 三原色、次级色和三级色(二)颜色属性分析1905年美国画家孟塞尔研究颜色定量表示方法,创立了孟塞尔颜色糸统,用三维空间的类似球体模型把物体表面颜色用(明度、色相、纯度)3种基本属性表示出来。1.1.明度明度明度值明度值0100图图3-1-9 明度属性明度是物体反射光的数量方面的一种特性。物体对色彩光反射率越高,人们眼晴感觉到这种色彩越明亮,它们的明度值越高,所以明度是颜色在数量方面的属性。从黑到白的等级划分,如图3-1-9所示。色相颜色02.2.色相色相图3-1-10 色相属性色相是表示物体反射不同波长的可见光,按波长顺序排列在圆周上,

16、不同波长有不同的颜色,这是物体颜色在本质方面的属性,如图3-1-10所示。3.3.纯度纯度图3-1-11 纯度属性纯度又称为彩度,是物体对可见光选择反射的程度。如果物体对可见光谱中某一很窄的波段有很高反射率,而对其它波段有很强的吸收率,这种物体颜色饱和程度高,也就是说饱和度是衡量物体对光谱选择反射的程度,是衡量物体颜色纯度的一种属性。如图3-1-11所示。调配的基本目的:(1)调节修补色漆与汽车原漆之间的细微差别,使两者相配。(2)使修补色漆与褪色的汽车面漆相匹配。(3)在无配方或无漆码的情况下,调配汽车修补色漆。2.调配注意事项如果修补面漆的颜色与原汽车面漆的颜色不同,在决定是否进行调色前,

17、一定要先检查下是否由于以下原因造成颜色失配:(1)汽车原色漆是否褪色?如果确实已褪色,可以适当扩大抛光修复部位。(2)是否用错颜色?对照检查汽车生产厂的漆码和油漆厂的漆码和油漆厂的色漆原料号码,确定是否用错。(3)色漆中的颜料或金属光片是否充分均匀混合?如果修补色漆因搅拌不匀,罐底尚残留颜煜、金属光片或珠光粉都可能引起颜色失配,所以一定要彻底搅拌均匀。(4)稀释剂的用量是否准确?稀释过度会使颜色变浅或降低饱和度。(5)在作颜色对比之前一定要清洗、抛光,去除汽车旧面漆上的粉尘和氧化层。(6)使用试板时一定要留现充裕的干燥时间。试板一般要喷涂几次,每次喷涂后一定要干透,因为油漆干燥后的颜色要深些。

18、3.色漆调配步骤色漆调配步骤如表5-1-4所示。表5-1-4 色漆调配步骤1.色母选取 根据配方所需选取相应的色母和辅助材料。小提示:小提示:记住选取前色母需要搅拌均匀。2.色漆称重添加 色母称重时可采用累积计量或净重计量,称重时要注意色母添加的顺序,通常先添加量少色母,再添加量较多的色母。3.色母搅拌 色母搅拌的目的是让各种涂料充分混合均匀。小提示:小提示:搅拌时要留意杯壁上是否粘有量较少的色母,如有,继续搅拌到均匀。4.辅料添加 添加过程中还要添加一些溶剂等辅料,如稀释剂、固化剂等。添加时要注意添加的比例,需要用到比例尺。(四)涂料调配1.涂料调配使用的设备、工具调漆架、电子秤、配色灯和烘

19、烤箱的使用见本部分情境一中调漆工具的使用部分。(1)容器图5-1-23 直筒型容器涂装所用容器,多为聚丙烯型一次性容器。在调配涂料时最好使用上下口径一样的直筒型容器,如图5-1-23。(2)粘度计所谓粘度是液体分子间相互作用,并由此产生的阻碍分子间相对运动的量度,也可以称其为液体流动的阻力(内摩擦力)。通常所说漆料的稀与稠,实际上就是指其粘度的大小。不同的漆膜对涂料的粘度要求也有所不同,一定要严格按涂装工艺中所规定的标准调整。否则,粘度过高将会使表面粗糙不匀,产生针孔和气孔等到缺陷,粘度过低则人造成挂流,失光使漆膜形成得不丰满。所以,车身涂装作业中应根据技术要求调整粘度,并养成使用粘度计进行测量的习惯。使用台式黏度计测试黏度时,可先将黏度计台面下的四个螺栓在工作台上调放平稳,并用左手的中指堵严黏度杯底部的流孔,然后将加入稀料并充分搅拌均匀的漆料倒满黏度杯,用玻璃棒将液面刮平之后,松开堵孔的中指,并同时开动秒表,待杯中的漆料流完(断流)时,立即关闭秒表,其秒表上的秒数就是该漆的黏度。一般需测试三次,取其平均值,并作好记录。测试条件一般在室温(251)条件下进行。使用手提式黏度计测试时,可在施工现场将黏度计直接浸入漆料中灌满漆液,提起黏度计,待仪器脱离漆液面的同时开动秒表,观察黏度计底部的流孔,待漆料快流完且出现断流时,快速关闭秒表,其秒表上的秒数为测试的黏度。图5-1-24 粘度计
