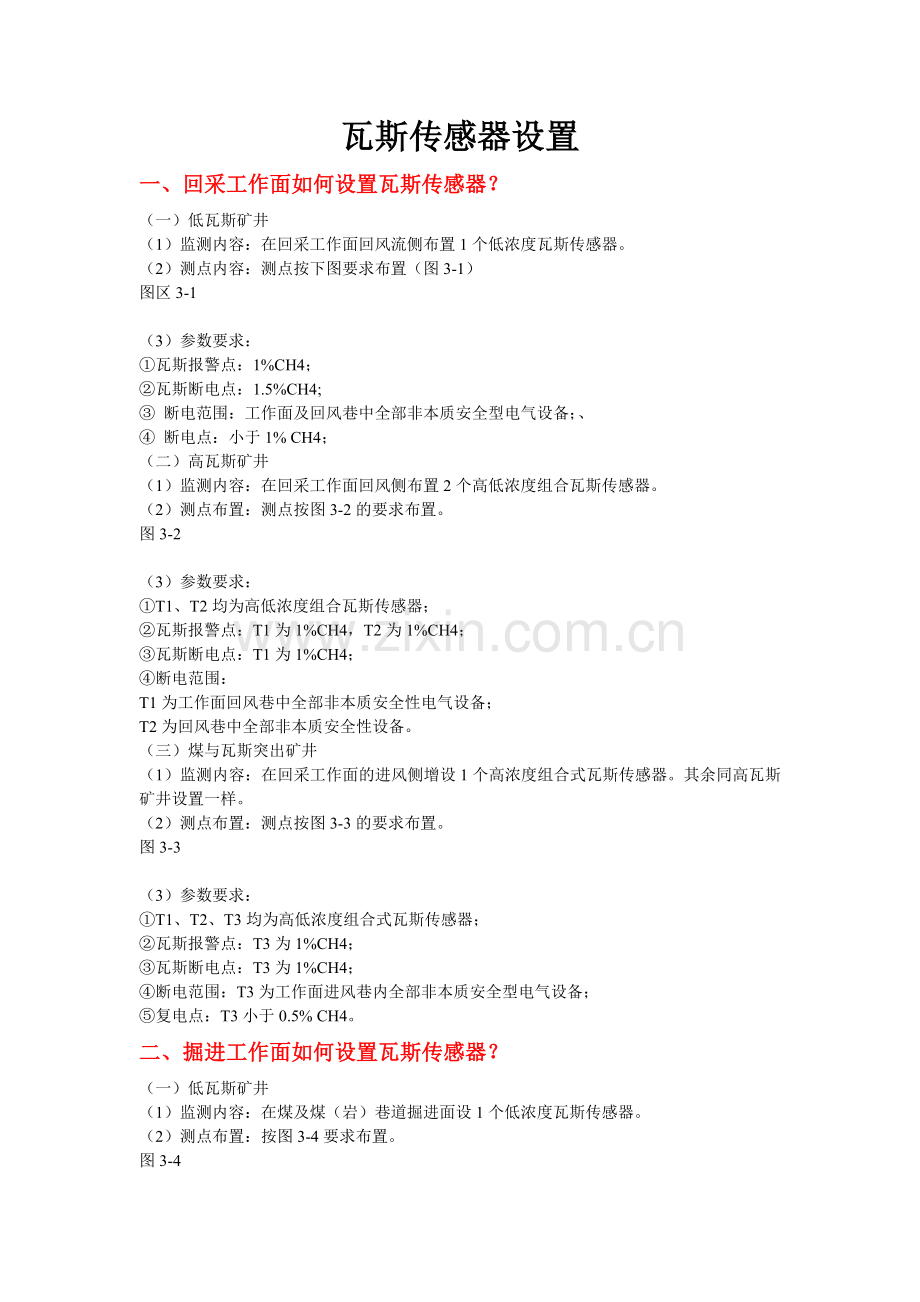

瓦斯传感器设置
一、回采工作面如何设置瓦斯传感器？
（一）低瓦斯矿井
（1）监测内容：在回采工作面回风流侧布置1个低浓度瓦斯传感器。
（2）测点内容：测点按下图要求布置（图3-1）
图区3-1

（3）参数要求：
①瓦斯报警点：1%CH4；
②瓦斯断电点：1.5%CH4;
③ 断电范围：工作面及回风巷中全部非本质安全型电气设备；、
④ 断电点：小于1% CH4；
（二）高瓦斯矿井
（1）监测内容：在回采工作面回风侧布置2个高低浓度组合瓦斯传感器。
（2）测点布置：测点按图3-2的要求布置。
图3-2

（3）参数要求：
①T1、T2均为高低浓度组合瓦斯传感器；
②瓦斯报警点：T1为1%CH4，T2为1%CH4；
③瓦斯断电点：T1为1%CH4；
④断电范围：
T1为工作面回风巷中全部非本质安全性电气设备；
T2为回风巷中全部非本质安全性设备。
（三）煤与瓦斯突出矿井
（1）监测内容：在回采工作面的进风侧增设1个高浓度组合式瓦斯传感器。其余同高瓦斯矿井设置一样。
（2）测点布置：测点按图3-3的要求布置。
图3-3

（3）参数要求：
①T1、T2、T3均为高低浓度组合式瓦斯传感器；
②瓦斯报警点：T3为1%CH4；
③瓦斯断电点：T3为1%CH4；
④断电范围：T3为工作面进风巷内全部非本质安全型电气设备；
⑤复电点：T3小于0.5% CH4。
二、掘进工作面如何设置瓦斯传感器？
（一）低瓦斯矿井
（1）监测内容：在煤及煤（岩）巷道掘进面设1个低浓度瓦斯传感器。
（2）测点布置：按图3-4要求布置。
图3-4

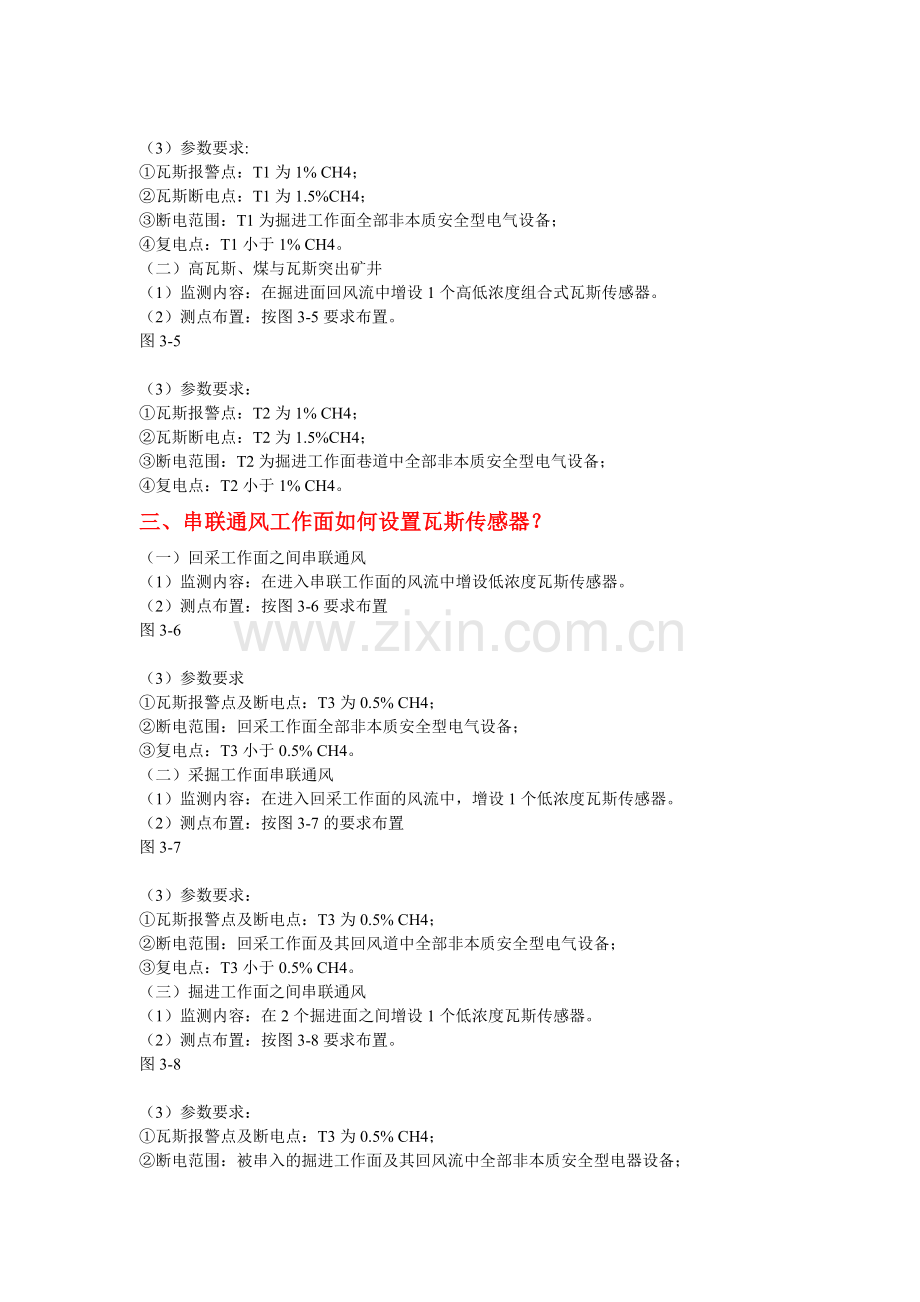

（3）参数要求:
①瓦斯报警点：T1为1% CH4；
②瓦斯断电点：T1为1.5%CH4；
③断电范围：T1为掘进工作面全部非本质安全型电气设备；
④复电点：T1小于1% CH4。
（二）高瓦斯、煤与瓦斯突出矿井
（1）监测内容：在掘进面回风流中增设1个高低浓度组合式瓦斯传感器。
（2）测点布置：按图3-5要求布置。
图3-5

（3）参数要求：
①瓦斯报警点：T2为1% CH4；
②瓦斯断电点：T2为1.5%CH4；
③断电范围：T2为掘进工作面巷道中全部非本质安全型电气设备；
④复电点：T2小于1% CH4。
三、串联通风工作面如何设置瓦斯传感器？
（一）回采工作面之间串联通风
（1）监测内容：在进入串联工作面的风流中增设低浓度瓦斯传感器。
（2）测点布置：按图3-6要求布置
图3-6

（3）参数要求
①瓦斯报警点及断电点：T3为0.5% CH4；
②断电范围：回采工作面全部非本质安全型电气设备；
③复电点：T3小于0.5% CH4。
（二）采掘工作面串联通风
（1）监测内容：在进入回采工作面的风流中，增设1个低浓度瓦斯传感器。
（2）测点布置：按图3-7的要求布置
图3-7

（3）参数要求：
①瓦斯报警点及断电点：T3为0.5% CH4；
②断电范围：回采工作面及其回风道中全部非本质安全型电气设备；
③复电点：T3小于0.5% CH4。
（三）掘进工作面之间串联通风
（1）监测内容：在2个掘进面之间增设1个低浓度瓦斯传感器。
（2）测点布置：按图3-8要求布置。
图3-8

（3）参数要求：
①瓦斯报警点及断电点：T3为0.5% CH4；
②断电范围：被串入的掘进工作面及其回风流中全部非本质安全型电器设备；
③复电点：T3小于0.5% CH4。
四、井下需要设置传感器的其他地点有哪几个？
（1）回风流中设机电硐室。低、高瓦斯矿只需要在硐室入风口设1个低浓度瓦斯传感器
（2）装煤点。高瓦斯矿井进风的主要运输巷道内使用架线电机车时，装煤点处都必须装设低浓度瓦斯传感器。
（3）瓦斯涌出区域。高瓦斯矿井进风的主要运输巷道使用架线电机车时，在瓦斯涌出巷道的下风流中必须安设1个低浓度瓦斯传感器；
（4）测风站。每一个采区、一翼会风巷及总回风巷的测风站，分别安设1个低浓度瓦斯传感器和风速传感器；
（5）主要通风机风硐。矿井主要通风机的风硐内应分别啊安设1个风速传感器；
（6）有煤层自燃倾向矿井。应在易发生煤炭自燃的地点，如老采空区、煤柱、浮煤等处的回风流中适量按CO传感器；
（7）在瓦斯抽放泵站应按规定设置相应传感器。此外，还可酌情配置局部通风机风筒开关、风门开关、自动洒水、喷雾粉尘、火灾及烟雾等传感器。
