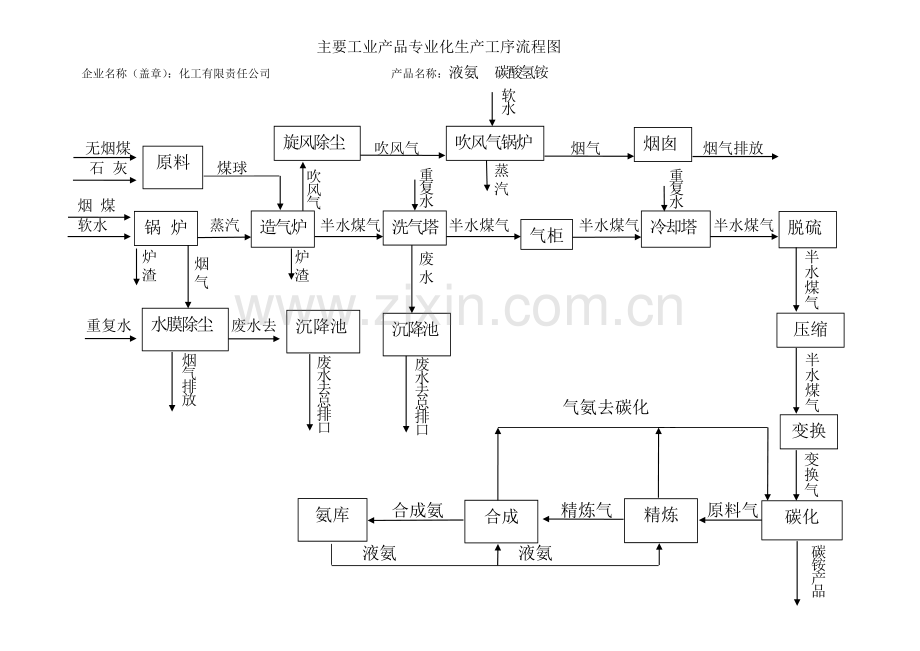

主要工业产品专业化生产工序流程图
企业名称（盖章）：化工有限责任公司 产品名称：液氨 碳酸氢铵
软水
旋风除尘
烟囱
吹风气锅炉

原料
无烟煤 吹风气 烟气 烟气排放
吹风气
重复水
重复水
蒸 汽
石 灰 煤球

脱硫
冷却塔
洗气塔
造气炉

锅 炉
烟 煤
气柜
软水 蒸汽 半水煤气 冲 半水煤气 半水煤气 半水煤气
半水煤气
炉 渣
废 水
炉 渣
烟 气

压缩
沉降池

沉降池

水膜除尘

重复水 废水去
半水煤气
烟气排放
废水去总排口

废水去总排口

变换
气氨去碳化

变换气

精炼
合成
氨库
碳化
合成氨 精炼气 原料气
碳铵产品

液氨 液氨

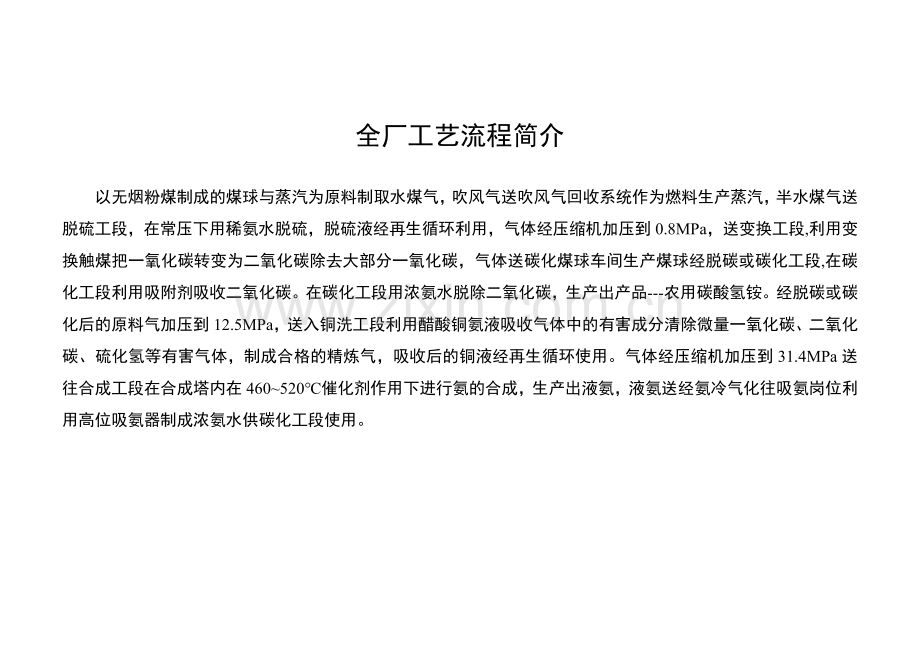

全厂工艺流程简介
以无烟粉煤制成的煤球与蒸汽为原料制取水煤气，吹风气送吹风气回收系统作为燃料生产蒸汽，半水煤气送脱硫工段，在常压下用稀氨水脱硫，脱硫液经再生循环利用，气体经压缩机加压到0.8MPa，送变换工段,利用变换触煤把一氧化碳转变为二氧化碳除去大部分一氧化碳，气体送碳化煤球车间生产煤球经脱碳或碳化工段,在碳化工段利用吸附剂吸收二氧化碳。在碳化工段用浓氨水脱除二氧化碳，生产出产品---农用碳酸氢铵。经脱碳或碳化后的原料气加压到12.5MPa，送入铜洗工段利用醋酸铜氨液吸收气体中的有害成分清除微量一氧化碳、二氧化碳、硫化氢等有害气体，制成合格的精炼气，吸收后的铜液经再生循环使用。气体经压缩机加压到31.4MPa送往合成工段在合成塔内在460~520℃催化剂作用下进行氨的合成，生产出液氨，液氨送经氨冷气化往吸氨岗位利用高位吸氨器制成浓氨水供碳化工段使用。

全厂工艺流程简介
以无烟粉煤制成的煤球与蒸汽为原料制取生产用半水煤气，常压下脱硫，气体加压到0.8MPa，经变换除去大部分一氧化碳，气体送碳化煤球车间生产煤球后送往脱碳工段和碳化，用浓氨水脱除二氧化碳，生产出产品---农用碳酸氢铵。原料气加压到12.5MPa，送入铜洗工段进行清除微量一氧化碳、二氧化碳、硫化氢等有害气体，制成合格的精炼气，最后加压到31.4MPa送往合成工段进行氨的合成，生产出液氨，液氨送往吸氨岗位制成浓氨水供碳化工段使用。

原料
无烟煤
吹风气
石 灰 煤球

造气炉

锅 炉
烟 煤
碳铵产品

碳化
变换
脱硫
软水 蒸汽 半水煤气

合成
精炼
氨库
合成氨 精炼气 原料气
液氨

液氨
