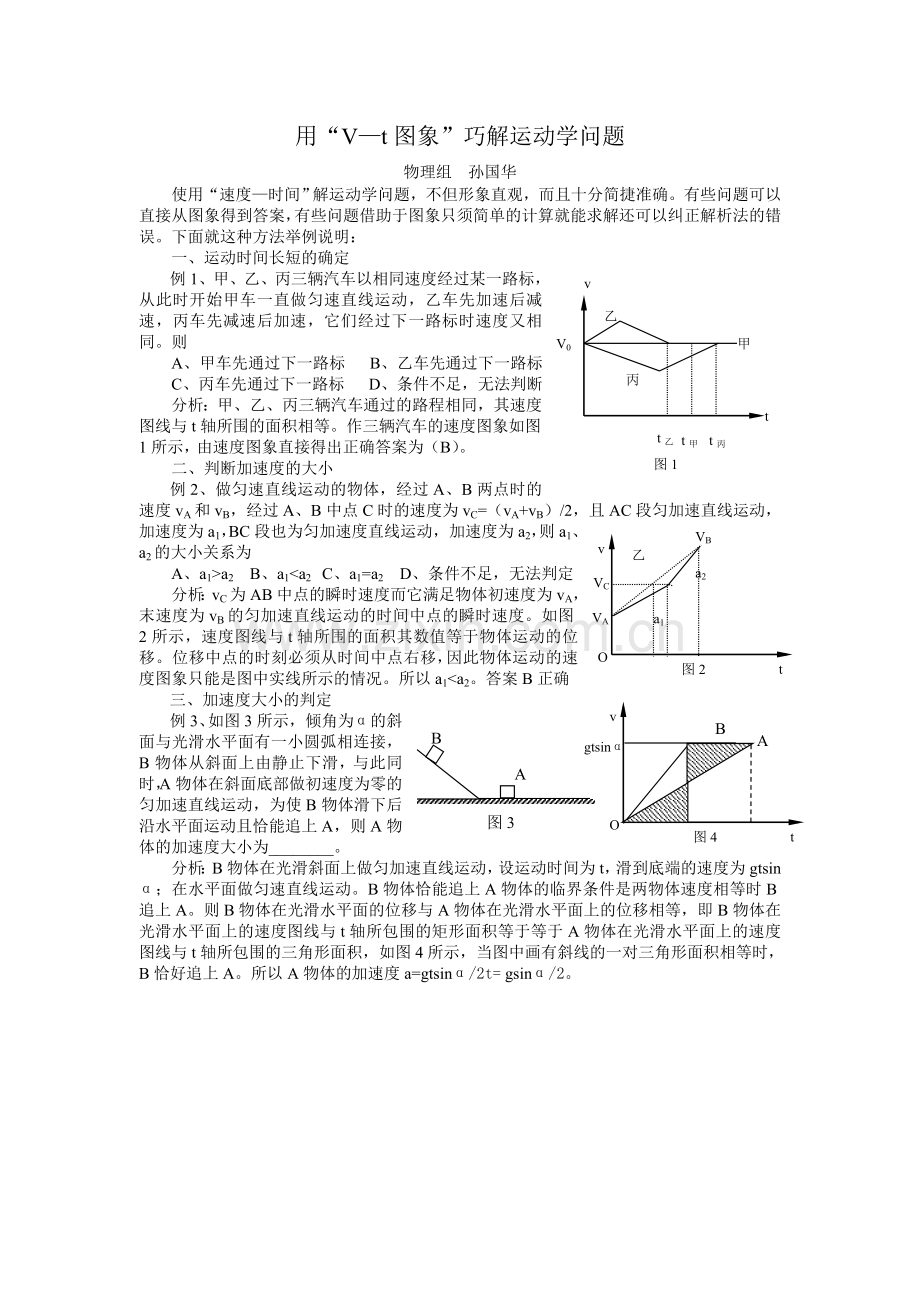

用“V—t图象”巧解运动学问题
物理组 孙国华
使用“速度—时间”解运动学问题，不但形象直观，而且十分简捷准确。有些问题可以直接从图象得到答案，有些问题借助于图象只须简单的计算就能求解还可以纠正解析法的错误。下面就这种方法举例说明：
一、运动时间长短的确定
t乙
t甲
t丙
V0
甲
v
t
乙
丙
图1
例1、甲、乙、丙三辆汽车以相同速度经过某一路标，从此时开始甲车一直做匀速直线运动，乙车先加速后减速，丙车先减速后加速，它们经过下一路标时速度又相同。则
A、甲车先通过下一路标 B、乙车先通过下一路标
C、丙车先通过下一路标 D、条件不足，无法判断
分析：甲、乙、丙三辆汽车通过的路程相同，其速度图线与t轴所围的面积相等。作三辆汽车的速度图象如图1所示，由速度图象直接得出正确答案为（B）。
二、判断加速度的大小
VC
v
t
乙
a1
图2
a2
VA
VB
O
例2、做匀速直线运动的物体，经过A、B两点时的速度vA和vB，经过A、B中点C时的速度为vC=（vA+vB）/2，且AC段匀加速直线运动，加速度为a1，BC段也为匀加速度直线运动，加速度为a2，则a1、a2的大小关系为
A、a1>a2 B、a1<a2 C、a1=a2 D、条件不足，无法判定
分析：vC为AB中点的瞬时速度而它满足物体初速度为vA，末速度为vB的匀加速直线运动的时间中点的瞬时速度。如图2所示，速度图线与t轴所围的面积其数值等于物体运动的位移。位移中点的时刻必须从时间中点右移，因此物体运动的速度图象只能是图中实线所示的情况。所以a1<a2。答案B正确
gtsinα
v
t
图4
O
A
B
三、加速度大小的判定
A
B
图3
例3、如图3所示，倾角为α的斜面与光滑水平面有一小圆弧相连接，B物体从斜面上由静止下滑，与此同时，A物体在斜面底部做初速度为零的匀加速直线运动，为使B物体滑下后沿水平面运动且恰能追上A，则A物体的加速度大小为________。
分析：B物体在光滑斜面上做匀加速直线运动，设运动时间为t，滑到底端的速度为gtsinα；在水平面做匀速直线运动。B物体恰能追上A物体的临界条件是两物体速度相等时B追上A。则B物体在光滑水平面的位移与A物体在光滑水平面上的位移相等，即B物体在光滑水平面上的速度图线与t轴所包围的矩形面积等于等于A物体在光滑水平面上的速度图线与t轴所包围的三角形面积，如图4所示，当图中画有斜线的一对三角形面积相等时，B恰好追上A。所以A物体的加速度a=gtsinα/2t= gsinα/2。
