语音芯片程序.doc

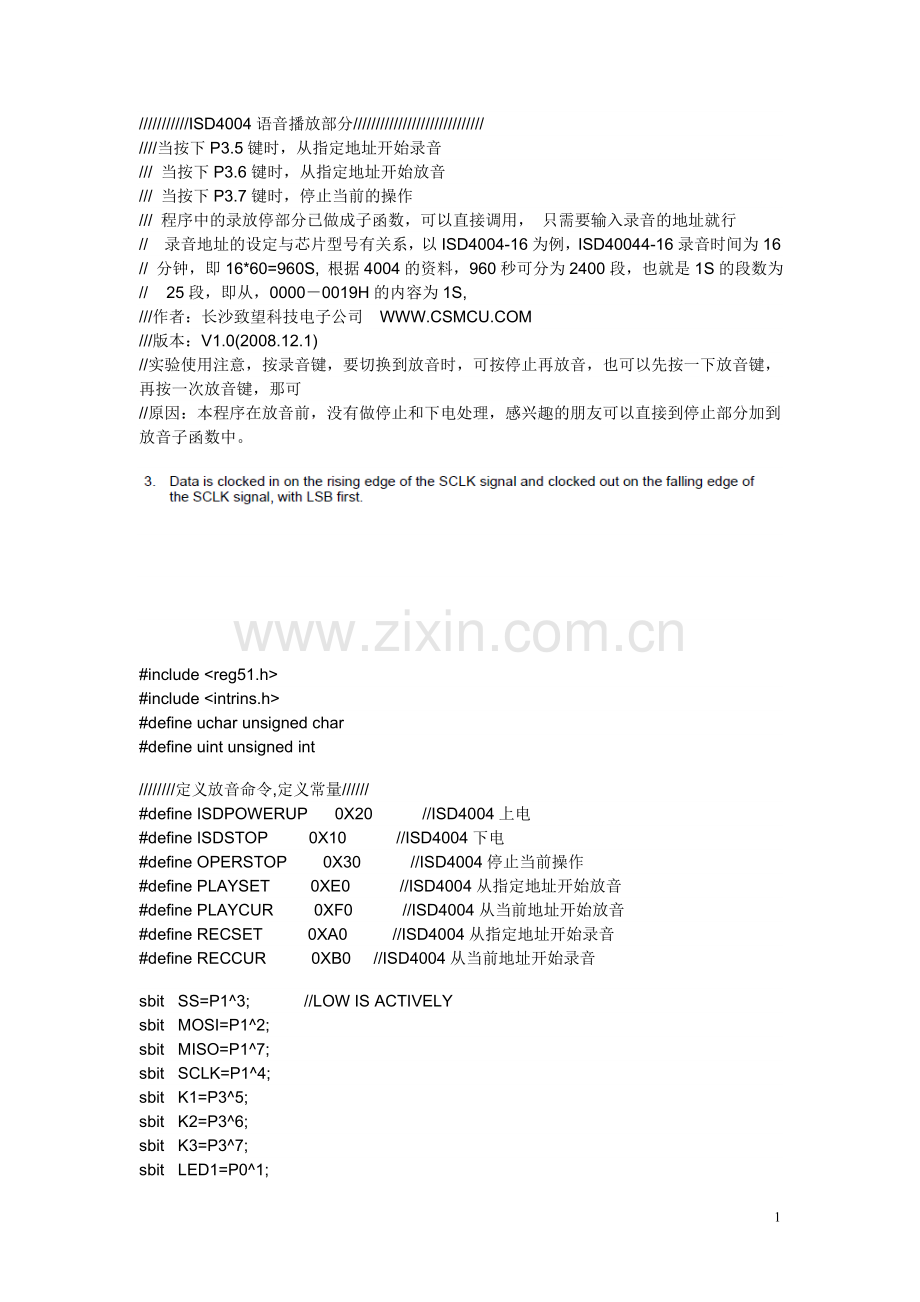

///////////ISD4004语音播放部分/////////////////////////////
////当按下P3.5键时，从指定地址开始录音
/// 当按下P3.6键时，从指定地址开始放音
/// 当按下P3.7键时，停止当前的操作
/// 程序中的录放停部分已做成子函数，可以直接调用， 只需要输入录音的地址就行
//　录音地址的设定与芯片型号有关系，以ISD4004-16为例，ISD40044-16录音时间为16
// 分钟，即16*60=960S, 根据4004的资料，960秒可分为2400段，也就是1S的段数为
//    25段，即从，0000－0019H的内容为1S,
///作者：长沙致望科技电子公司　WWW.CSMCU.COM
///版本：V1.0(2008.12.1)
//实验使用注意，按录音键，要切换到放音时，可按停止再放音，也可以先按一下放音键，再按一次放音键，那可
//原因：本程序在放音前，没有做停止和下电处理，感兴趣的朋友可以直接到停止部分加到放音子函数中。

#include <reg51.h>
#include <intrins.h>
#define uchar unsigned char
#define uint unsigned int
////////定义放音命令,定义常量//////
#define ISDPOWERUP      0X20           //ISD4004上电
#define ISDSTOP         0X10           //ISD4004下电
#define OPERSTOP        0X30           //ISD4004停止当前操作
#define PLAYSET         0XE0           //ISD4004从指定地址开始放音
#define PLAYCUR         0XF0           //ISD4004从当前地址开始放音
#define RECSET          0XA0          //ISD4004从指定地址开始录音
#define RECCUR          0XB0     //ISD4004从当前地址开始录音
sbit   SS=P1^3;            //LOW IS ACTIVELY
sbit   MOSI=P1^2;
sbit   MISO=P1^7;
sbit   SCLK=P1^4;
sbit   K1=P3^5;
sbit   K2=P3^6;
sbit   K3=P3^7;
sbit   LED1=P0^1;
sbit   LED2=P0^2;

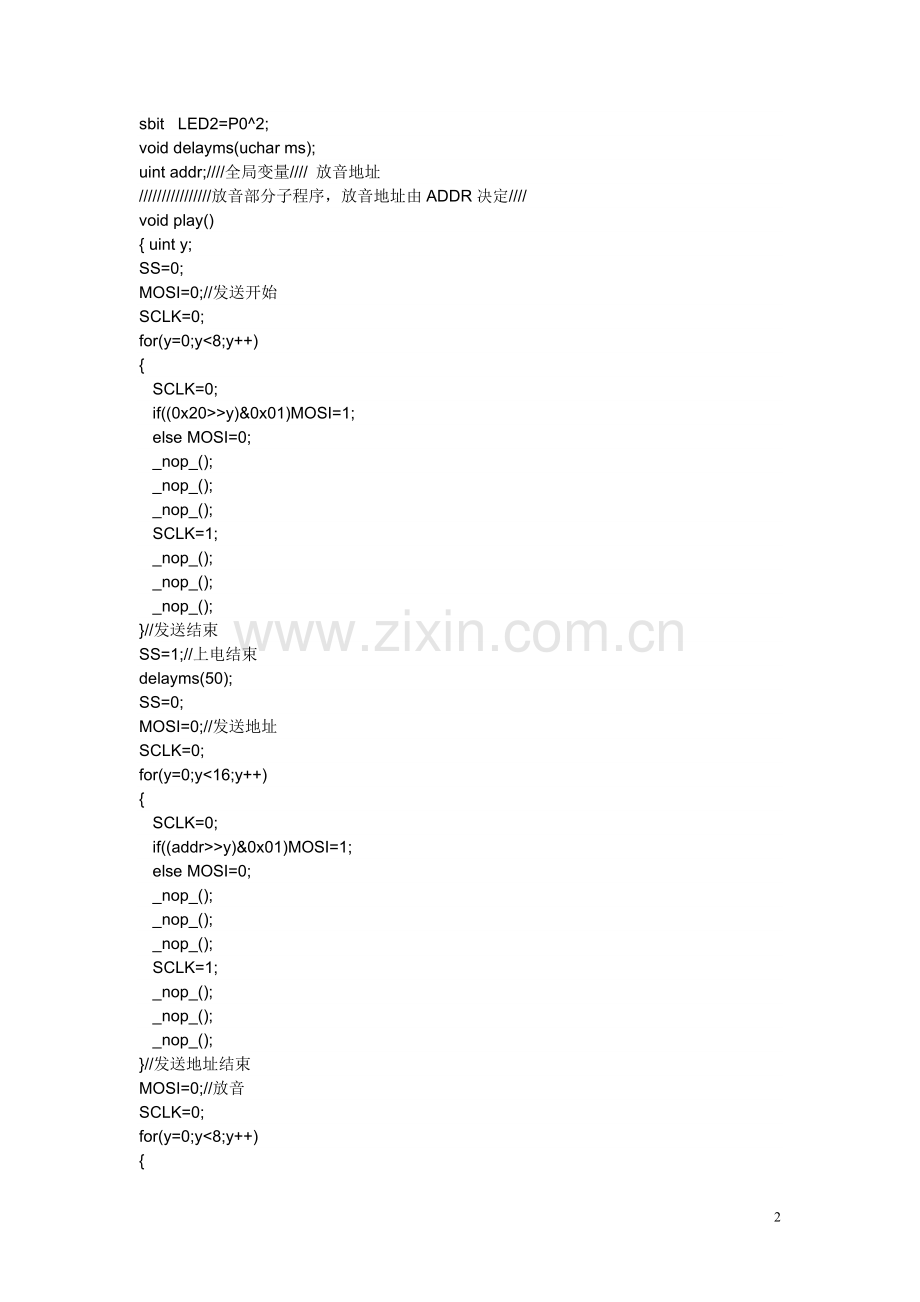

void delayms(uchar ms);
uint addr;////全局变量//// 放音地址
////////////////放音部分子程序，放音地址由ADDR决定////
void play()
{ uint y;
SS=0;
MOSI=0;//发送开始
SCLK=0;
for(y=0;y<8;y++)
{
   SCLK=0;
   if((0x20>>y)&0x01)MOSI=1;
   else MOSI=0;
   _nop_();
   _nop_();
   _nop_();
   SCLK=1;
   _nop_();
   _nop_();
   _nop_();
}//发送结束
SS=1;//上电结束
delayms(50);
SS=0;
MOSI=0;//发送地址
SCLK=0;
for(y=0;y<16;y++)
{
   SCLK=0;
   if((addr>>y)&0x01)MOSI=1;
   else MOSI=0;
   _nop_();
   _nop_();
   _nop_();
   SCLK=1;
   _nop_();
   _nop_();
   _nop_();
}//发送地址结束
MOSI=0;//放音
SCLK=0;
for(y=0;y<8;y++)
{
   SCLK=0;
   if((0xe0>>y)&0x01)MOSI=1;
   else MOSI=0;
   _nop_();
   _nop_();
   _nop_();
   SCLK=1;
   _nop_();
   _nop_();
   _nop_();
}
SS=1;
SS=0;
MOSI=0;//放音
SCLK=0;
for(y=0;y<8;y++)
{
   SCLK=0;
   if((0xf0>>y)&0x01)MOSI=1;
   else MOSI=0;
   _nop_();
   _nop_();
   _nop_();
   SCLK=1;
   _nop_();
   _nop_();
   _nop_();
}
SS=1;   }
//////////////////////////lu音部分子程序，地址由ADDR决定/////////////////////////
void rec()
{ uint y;
SS=0;
MOSI=0;//发送开始
SCLK=0;
for(y=0;y<8;y++)
{
   SCLK=0;
   if((0x20>>y)&0x01)MOSI=1;
   else MOSI=0;
   _nop_();
   _nop_();
   _nop_();
   SCLK=1;
   _nop_();
   _nop_();
   _nop_();
}//发送结束
SS=1;//上电结束
delayms(50);
SS=0;
MOSI=0;//发送开始
SCLK=0;
for(y=0;y<8;y++)
{
   SCLK=0;
   if((0x20>>y)&0x01)MOSI=1;
   else MOSI=0;
   _nop_();
   _nop_();
   _nop_();
   SCLK=1;
   _nop_();
   _nop_();
   _nop_();
}//发送结束
SS=1;//上电结束
delayms(50);
delayms(50);
SS=0;
MOSI=0;//发送地址
SCLK=0;
for(y=0;y<16;y++)
{
   SCLK=0;
   if((addr>>y)&0x01)MOSI=1;
   else MOSI=0;
   _nop_();
   _nop_();
   _nop_();
   SCLK=1;
   _nop_();
   _nop_();
   _nop_();
}//发送地址结束
MOSI=0;
SCLK=0;
for(y=0;y<8;y++)
{
   SCLK=0;
   if((0xa0>>y)&0x01)MOSI=1;
   else MOSI=0;
   _nop_();
   _nop_();
   _nop_();
   SCLK=1;
   _nop_();
   _nop_();
   _nop_();
}
SS=1;
SS=0;
MOSI=0;
SCLK=0;
for(y=0;y<8;y++)
{
   SCLK=0;
   if((0xb0>>y)&0x01)MOSI=1;
   else MOSI=0;
   _nop_();
   _nop_();
   _nop_();
   SCLK=1;
   _nop_();
   _nop_();
   _nop_();
}
SS=1;   }
////////////////////////////////////
////////////////////////////////
void stop()
{
    uchar y;
SS=1;
SS=0;
MOSI=0;//放音
SCLK=0;
for(y=0;y<8;y++)
{
   SCLK=0;
   if((0x30>>y)&0x01)MOSI=1;
   else MOSI=0;
   _nop_();
   _nop_();
   _nop_();
   SCLK=1;
   _nop_();
   _nop_();
   _nop_();
}
SS=1;
}
////////////////////////////////////
////////////////////////////////////void press_key()
void delayms(uchar ms)
// 延时子程序
{
uchar j;
while(ms--)
{
   for(j = 0; j < 120; j++);
}
}
////////////////////////////////
   ////////////////////////////////////
void main()
{ P1=0xff;
   P2=0XFF;
   P3=0XFF;
while(1)
   {if(K1==0)
      {delayms(10);
       while(K1==0); ///松手判断
    LED1=0;
    LED2=1;
       addr=0X05;/////从0X05单元开始
       rec();
    P1=0XFF;}
   if(K2==0)
      {delayms(10);
       while(K2==0);
    LED1=1;
    LED2=0;
       addr=0X05;
       play();
    P1=0XFF;}
   if(K3==0)
      {delayms(10);
       while(K3==0);
   LED1=1;
   LED2=1;
        stop();
P1=0XFF; }
     }
              }

1。两个按键：AN和STOP。
2。一个跳线选择开关P/R，选择放音/录音
3。录音状态下，按住AN键，LED灯亮起，开始录音。直到AN松开，或者芯片溢出（溢出后LED闪烁提示）
     AN松开后生成一段，再次按下则开始录下一段，如此反复。按下STOP后，复位。
4。放音状态下，按下AN键，LED灯亮起，开始放音，知道该段结束，或到芯片末尾。
      再次按下AN键后，放下一段，如此反复。按下STOP后，复位。

＃i nclude
#define uchar unsigned char
#define uint unsigned int
sbit SS="P1"^0;
sbit SCLK="P1"^1;
sbit MOSI="P1"^2;
sbit MISO="P1"^3;
sbit LED="P2"^0;
sbit ISD_INT=P3^2;
sbit AN="P1"^6;
sbit STOP="P1"^5;
sbit PR="P1"^4;
void delay(uint time)
{
 while(time!=0)
 {
  time--;
 }
}
void delayms(uint time)
{
 TMOD=0x01;
 for(time;time>0;time--)
 {
  TH0=0xfc;
  TL0=0x18;
  TR0=1;
  while(TF0!=1)
  {;}
  TF0=0;
  TR0=0;
 }
}
void spi_send(uchar isdx)
{
 uchar isx_counter;
 SS=0;
 SCLK=0;
 for(isx_counter=0;isx_counter<8;isx_counter++)
 {
  if((isdx&0x01)==1)
   MOSI=1;
     else
   MOSI=0;
  isdx=isdx>>1;
  SCLK=1;
  delay(2);
  SCLK=0;
  delay(2);
 }
}
void isd_stop(void)
{
 delay(10);
 spi_send(0x30);
 SS=1;
 delayms(50);
}
void isd_pu(void)
{
 delay(10);
 SS=0;
 spi_send(0x20);
 SS=1;
 delayms(50);
}
void isd_pd(void)
{
 delay(10);
 spi_send(0x10);
 SS=1;
 delayms(50);
}
void isd_play(void)
{
 LED=0;
 spi_send(0xf0);
 SS=1;
}
void isd_rec(void)
{
 LED=0;
 spi_send(0xb0);
 SS=1;
}
void isd_setplay(uchar adl,uchar adh)
{
 spi_send(adl);
 adh=adh|0xe0;
 spi_send(adh);
 SS=1;
}
void isd_setrec(uchar adl,uchar adh)
{
 spi_send(adl);
 adh=adh|0xa0;
 spi_send(adh);
 SS=1;
}
void isd_overflow(void)
{
 while(AN==0)
 {
  LED=1;
  delayms(300);
  LED=0;
  delayms(300);
 }
}
uchar chk_isdovf(void)
{
 SS=0;
 delay(2);
 SCLK=0;
 delay(2);
 SCLK=1;
 SCLK=0;
 delay(2);
 if(MISO==1)
 {
  SCLK=0;
  SS=1;
  isd_stop();
  return 1;
 }
 else
 {
  SCLK=0;
  SS=1;
  isd_stop();
  return 0;
 }
}
void main()
{
 uchar ovflog;
 while(1)
 {
  P0=P1=P2=P3=0xff;
  while(AN==1)
  {
   if(AN==0)
   {
    delayms(20);
   }
  }
  isd_pu();
  isd_pd();
  isd_pu();
  if(PR==1)
  {
   delayms(500);
   isd_setrec(0x00,0x00);
   do
   {
    isd_rec();
    delay(20);
    while(AN==0)
    {
     if(ISD_INT==0)
     isd_overflow();
    }
    if(ISD_INT==0)
     break;
    LED=1;
    isd_stop();
    while(AN==1)
    {
     if(STOP==0)
     break;
     if(AN==0)
     delayms(500);
    }
   }while(AN==0);
  }
  else
  {
   while(AN==0)
   {;}
   isd_setplay(0x00,0x00);
   do
   {
    isd_play();
    delay(20);
    while(ISD_INT==1)
    {;}
    LED=1;
    isd_stop();
    if(ovflog=chk_isdovf())
     break;
    while(AN==1)
    {
     if(STOP==0)
      delayms(20);
     if(STOP==0)
      break;
     if(AN==0)
      delayms(20);
    }
    LED=0;
   }while(AN==0);
  }
  isd_stop();
  isd_pd();
 }
}
