幕墙工程竣工资料(全套).doc

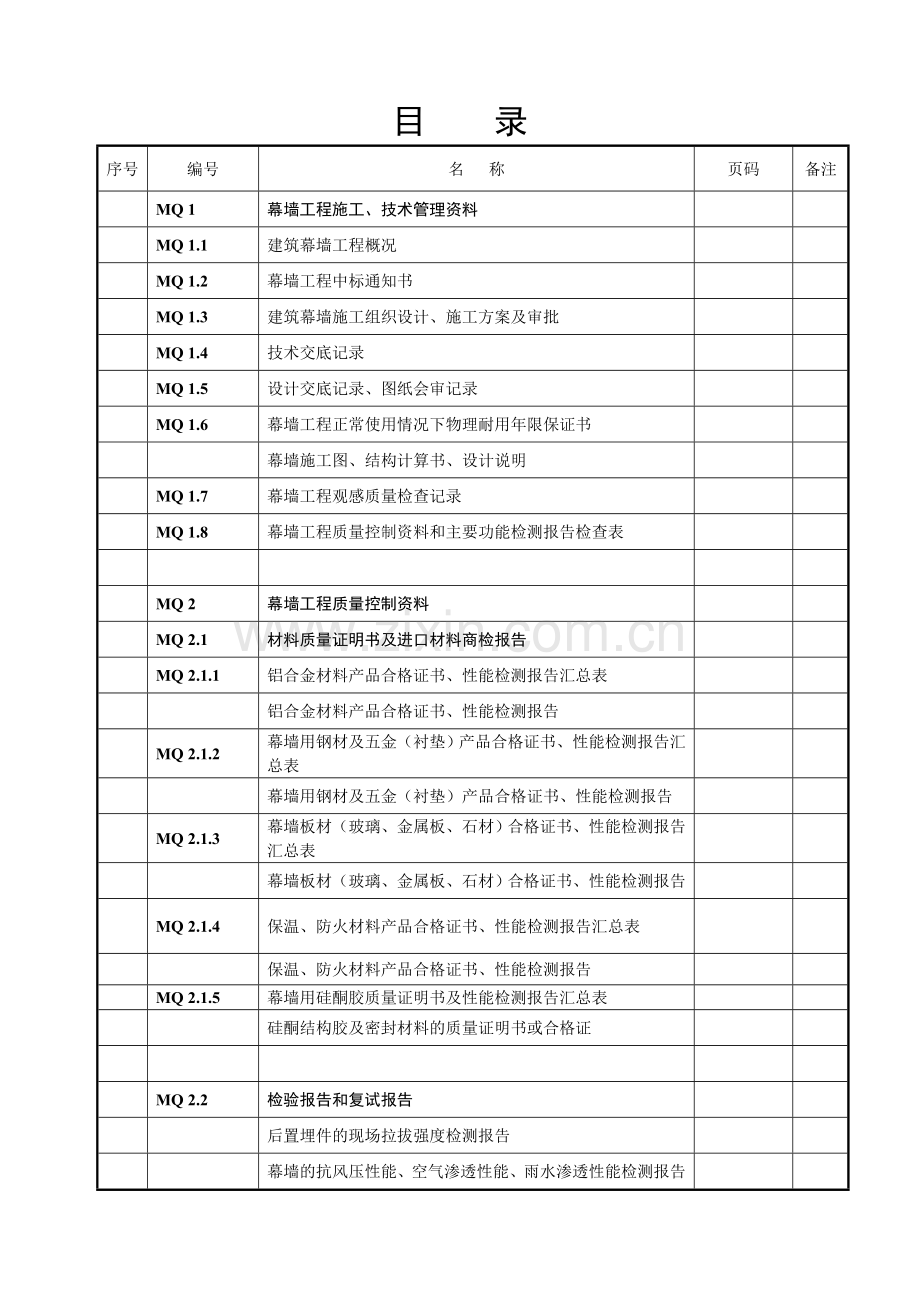

目 录
序号
编号
名 称
页码
备注

MQ 1
幕墙工程施工、技术管理资料

MQ 1.1
建筑幕墙工程概况

MQ 1.2
幕墙工程中标通知书

MQ 1.3
建筑幕墙施工组织设计、施工方案及审批

MQ 1.4
技术交底记录

MQ 1.5
设计交底记录、图纸会审记录

MQ 1.6
幕墙工程正常使用情况下物理耐用年限保证书

幕墙施工图、结构计算书、设计说明

MQ 1.7
幕墙工程观感质量检查记录

MQ 1.8
幕墙工程质量控制资料和主要功能检测报告检查表

MQ 2
幕墙工程质量控制资料

MQ 2.1
材料质量证明书及进口材料商检报告

MQ 2.1.1
铝合金材料产品合格证书、性能检测报告汇总表

铝合金材料产品合格证书、性能检测报告

MQ 2.1.2
幕墙用钢材及五金（衬垫）产品合格证书、性能检测报告汇总表

幕墙用钢材及五金（衬垫）产品合格证书、性能检测报告

MQ 2.1.3
幕墙板材（玻璃、金属板、石材）合格证书、性能检测报告汇总表

幕墙板材（玻璃、金属板、石材）合格证书、性能检测报告

MQ 2.1.4
保温、防火材料产品合格证书、性能检测报告汇总表

保温、防火材料产品合格证书、性能检测报告

MQ 2.1.5
幕墙用硅酮胶质量证明书及性能检测报告汇总表

硅酮结构胶及密封材料的质量证明书或合格证

MQ 2.2
检验报告和复试报告

后置埋件的现场拉拔强度检测报告

幕墙的抗风压性能、空气渗透性能、雨水渗透性能检测报告

序号
编号
名 称
页码
备注

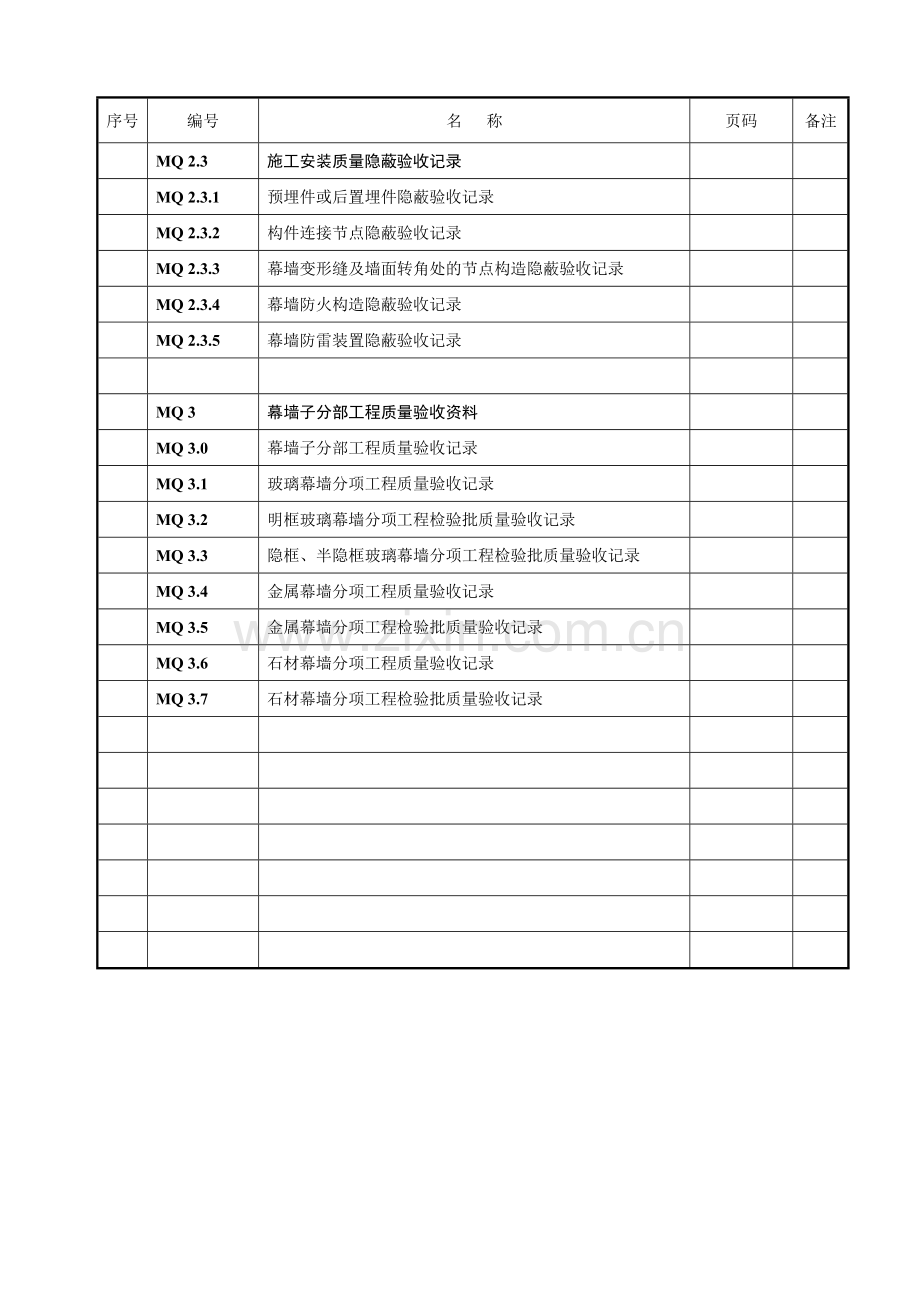

MQ 2.3
施工安装质量隐蔽验收记录

MQ 2.3.1
预埋件或后置埋件隐蔽验收记录

MQ 2.3.2
构件连接节点隐蔽验收记录

MQ 2.3.3
幕墙变形缝及墙面转角处的节点构造隐蔽验收记录

MQ 2.3.4
幕墙防火构造隐蔽验收记录

MQ 2.3.5
幕墙防雷装置隐蔽验收记录

MQ 3
幕墙子分部工程质量验收资料

MQ 3.0
幕墙子分部工程质量验收记录

MQ 3.1
玻璃幕墙分项工程质量验收记录

MQ 3.2
明框玻璃幕墙分项工程检验批质量验收记录

MQ 3.3
隐框、半隐框玻璃幕墙分项工程检验批质量验收记录

MQ 3.4
金属幕墙分项工程质量验收记录

MQ 3.5
金属幕墙分项工程检验批质量验收记录

MQ 3.6
石材幕墙分项工程质量验收记录

MQ 3.7
石材幕墙分项工程检验批质量验收记录

建筑幕墙工程概况 MQ1.1
建设单位
南京市建华房地产综合开发总公司
工程名称
建邺区双闸社区中心
工程地址
南京市建邺区江山广场附近
监理单位
南京苏宁监理公司
结构层次及建筑面积
地上十六层、地下一层
约82000㎡
开竣工日期
10/8——12/1
建筑设计单位
江苏省建筑设计研究院有限公司
幕墙设计单位
上海华艺幕墙系统工程有限公司
幕墙设计单位资质
甲级
幕墙类型及面积
玻璃、铝板、石材
幕墙高度
59.75m
幕墙制作安装施工单 位
名 称
上海华艺幕墙系统工程有限公司
项目经理
张志辉
地 址
上海市青浦工业园
企业资质
一级
技术负责人
孙明录
质量检查员
程道家
幕墙主要材料情况
铝型材规格系列
EM06系列
主材最小壁厚
3㎜
石材类型
30㎜火烧板
产 地
地中海灰麻
幕墙玻璃类型
中空钢化
吴江南玻
金属板材类型
3㎜铝单板
江苏美亚
结构、密封胶型号
硅宝998、999
产 地
成都

建筑幕墙施工组织设计、施工方案及审批 MQ1.3
工程名称
建邺区双闸社区中心
日期
2010年 9月 日
现报上下表中的技术管理文件，请予以审批。
类别
编制人
册数
页数
施工组织设计
孙明录

施工方案

内容附后

申报部门（分包单位） 申报人：
审核意见：

□有 □无 附页

总承包单位名称： 审核人： 审核日期： 年 月 日
审批意见：

审批结论： □同意 □修改后报 □重新编制

审批部门（单位）： 审批人： 日期： 年 月 日
注：附施工组织设计、施工方案。

技术交底记录 MQ1.4
日 期：
工程名称

施工单位

交底提要：

交底内容：
交底人

接受交底人

本记录一式两份，一份交接受交底人，一份存档。

设计交底（图纸会审）记录 MQ1.5
共 页 第 页
工程名称

日 期

时 间

地 点

序 号
交底内容（提出的图纸问题）
图纸修订意见

建
设
单
位
（签字盖章）
设
计
单
位
（签字盖章）
监
理
单
位
（签字盖章）
施
工
单
位
（签字盖章）

设计变更、洽商记录汇总 MQ1.6
工程名称

日 期
年 月 日
序号
内 容
变更洽商日期
备 注

注：设计变更洽商记录附后。

幕墙工程观感质量检查记录 MQ1.7
工程名称
建邺区双闸社区中心
施工单位
上海华艺幕墙系统工程有限公司
序号
项 目
检查质量状况
质量评价
好
一般
差
1
幕墙玻璃表面
√
√
√
√
√
√
√
√
√
√
好

2
金属板表面
√
√
√
√
√
√
√
√
√
√
好

3
石材表面
√
√
√
√
√
√
√
√
√
√
好

4
外露型材表面
√
√
√
√
√
√
√
√
√
√
好

5
防火节点
√
√
√
√
√
√
√
√
√
√
好

6
变形缝
√
√
√
√
√
√
√
√
√
√
好

7
周边封头
√
√
√
√
√
√
√
√
√
√
好

观感质量综合评价

好

检
查
结
论

评定意见：

施工单位项目经理：
年 月 日

评定意见：

总监理工程师：
（建设单位项目负责人）：
年 月 日

幕墙工程质量控制资料和主要功能检测报告检查表 MQ1.8
工程名称
建邺区双闸社区中心
施工单位
上海华艺幕墙系统工程有限公司
序号
资 料 名 称
份数
核查意见
核查人
1
图纸会审、设计变更、洽商记录
/

2
幕墙设计的确认文件和结构计算书
3

3
原材料出厂合格证、进场检验报告以及进口材料的商检报告
63

4
施工现场试验报告及见证取样报告
46

5
隐蔽工程验收记录
236

6
幕墙的抗风压性能、空气渗透性能、雨水渗透性能及平面变形
性能检测报告
1

7
分项工程及检验批质量验收记录
72

8
工程质量事故及事故调查处理资料
——

9
新材料、新工艺施工记录
——

自查意见：

施工单位项目经理：

年 月 日

检查意见：

总监理工程师：
（建设单位项目负责人）：

年 月 日

铝合金材料产品合格证书、性能检测报告汇总表 MQ2.1.1
序号
型材号
数量
生产厂家
合格证书
编 号
性能检测
报告编号
进场日期
1
BY1201、Y1001、AM1123、Y1002等
10779㎏
江阴海达
No.0000086
A02633021000004
A02633021000005
10.9.30
2
BY1201、Y1001、AM1123、MM1704等
3459㎏
江阴海达
No.000447
A02633021000004
A02633021000005
10.10.9
3
BY1201、Y1001、AM1123、L0212等
12867㎏
江阴海达
No.0000208
A02633021000004
A02633021000005
10.10.23
4
BY1201、AM1123、MM1704等
2559㎏
江阴海达
No.0000209
A02633021000004
A02633021000005
10.10.23
5
BY1201、AM1123、Y1001等
28748㎏
江阴海达
No.0000378
A02633021000004
A02633021000005
10.12.10
6
BY1201、AM1123、Y1001等
12620㎏
江阴海达
No.0000424
A02633021000004
A02633021000005
10.12.24
7
EM0430
122㎏
江阴海达
No.0000908
A02633021000004
A02633021000005
11.1.7
8
EM0058
8387㎏
江阴海达
No.0000909
A02633021000004
A02633021000005
11.1.7
9
BY1201、AM1140、EM4118等
16747㎏
江阴海达
No.0000280
A02633021000004
A02633021000005
11.1.11
10
XH07、L0281、L0481
、L0415等
2033㎏
江阴海达
No.0001002
A02633021000004
A02633021000005
11.2.25
11
AM1813、EM0489等
902㎏
江阴海达
No.0000783
A02633021000004
A02633021000005
11.3.24
12
L0320、F0003、L017等
3215㎏
江阴海达
No.0000876
A02633021000004
A02633021000005
11.4.6
13
BY1201、Y1001、L0336等
2368㎏
江阴海达
No.0000839
A02633021000004
A02633021000005
11.4.26
14
AM1140、L0336等
2368㎏
江阴海达
No.0000798
A02633021000004
A02633021000005
11.5.27
技术负责人： 质量检查员：
幕墙用钢材及五金（衬垫）产品合格证书、性能检测报告汇总MQ2.1.2
序号
材料产品名称
规格型号
生产厂家
数量
合格证书
编号
性能检测
报告编号
使用部位
1
镀锌槽钢
10#×6m/支
天津江天
30.72T
—
A02610211002260
外墙
2
镀锌槽钢
10#×6m/支
天津江天
48.6T
—
A02610211002260
外墙
3
镀锌槽钢
8#×6m/支
天津江天
3.8T
—
—
外墙
4
镀锌钢管
60×80×4
天津红福
78.8T
—
A02610211002259
外墙
5
镀锌钢管
40×40×3
天津红福
32.36T
—
—
外墙
6
镀锌槽钢
10#×6m/支
天津江天
85.72T
—
A02610211002260
外墙
7
镀锌角钢
5#
天津兆博
90.84T
—
A02610211002261
外墙
8
镀锌圆钢
φ10
江苏国强
530支
0014927
—
外墙
9
镀锌方管
300×300×10
天津红福
35.5T
—
—
外墙
10
矩形钢管
200×100×4
天津红福
55.9T
—
—
外墙
11
矩形钢管
400×150×6
天津红福
45.9T
—
—
雨篷
12
钢圆管
φ114×5
天津红福
25.5T
—
—
雨篷
13
H型钢
350×175×7×11
天津兆博
25T
—
—
雨篷
14
不锈钢件
多种
东台强力
259300套
—
—
外墙
15
化学螺栓
M12×160
德国托力
30000套
—
—
外墙
16
化学螺栓
M12×160
德国托力
35000套
—
—
外墙
技术负责人： 质量检查员：
幕墙用钢材及五金（衬垫）产品合格证书、性能检测报告汇总MQ2.1.2
序号
材料产品名称
规格型号
生产厂家
数量
合格证书
编号
性能检测
报告编号
使用部位
1
化学螺栓
M20×240
德国托力
1000套
—
—
雨篷
2
镀锌铁件
多种
河南长葛
36855件
—
—
外墙
3
钢水槽
3㎜
丹阳飞玉
155m
—
—
雨篷
4
不锈钢装饰板
1.5㎜
江苏东台
355㎡
—
—
避雷装饰
5
电焊条
φ3.2
天津大桥
4.5 T
—
—
外墙
6
门窗配件、点玻配件
多种
坚朗
11628套
ZB11090603
ZB11090604
—
铝合金门窗\无框门\幕墙开启窗\雨篷\栏杆
7
电动开启窗配件
多种
GTI
18套
—
—
电动开启窗
8

9

10

11

12

13

14

技术负责人： 质量检查员：
幕墙板材（玻璃、金属板、石材）合格证书、性能检测报告汇总表 MQ2.1.3
序号
板材种类
规 格
（长×宽×厚）
数量
生产厂家
合格证书、性能
检测报告、编号
进场日期
1
玻璃
6+12A+6双钢Low-e/彩釉
809.68㎡
吴江南玻
S110107014
11.1.8
2
玻璃
6+12A+6双钢Low-e/彩釉
1493.3㎡
吴江南玻
S110114016
11.1.14
3
玻璃
6+12A+6双钢Low-e/彩釉
3218.6㎡
吴江南玻
S110310028
11.3.10
4
玻璃
6+12A+6双钢Low-e/彩釉
3615.46㎡
吴江南玻
S110331013
11.3.31
5
玻璃
6+12A+6双钢Low-e/彩釉
1857.36㎡
吴江南玻
S110419031
11.4.19
6
玻璃
6+12A+6双钢Low-e/防火
43.66㎡
吴江南玻
S110524001
11.5.23
7
玻璃
10＋1.52PVB＋10
6＋1.14PVB＋6
双钢夹胶
537.14㎡
吴江南玻
S110419031
11.8.12
8
玻璃
6＋12A＋6＋1.14PVB＋6
中空Low-e夹胶
41.08㎡
吴江南玻
S110812036
11.8.12
9
铝单板
3.0㎜
3000㎡
江苏美亚
—
10.12.15
10
铝单板
3.0㎜
666.164㎡
江苏美亚
—
11.2.23
11
铝单板
3.0㎜
496.988㎡
江苏美亚
—
11.2.26
12
铝单板
3.0㎜
554.933㎡
江苏美亚
—
11.3.13
13
铝单板
3.0㎜
470.608㎡
江苏美亚
—
11.3.17
14
铝单板
3.0㎜
183.359㎡
江苏美亚
—
11.3.23
技术负责人： 质量检查员：
幕墙板材（玻璃、金属板、石材）合格证书、性能检测报告汇总表 MQ2.1.3
序号
板材种类
规 格
（长×宽×厚）
数量
生产厂家
合格证书、性能
检测报告、编号
进场日期
1
铝单板
3.0㎜
459.892㎡
江苏美亚
—
11.3.25
2
铝单板
3.0㎜
405.513㎡
江苏美亚
—
11.3.28
3
铝单板
3.0㎜
431.851㎡
江苏美亚
—
11.3.31
4
铝单板
3.0㎜
382.379㎡
江苏美亚
—
11.4.3
5
铝单板
3.0㎜
296.512㎡
江苏美亚
—
11.4.23
6
铝单板
3.0㎜
461.019㎡
江苏美亚
—
11.5.7
7
铝单板
3.0㎜
103.903㎡
江苏美亚
—
11.5.12
8
石材
30㎜
13250㎡
福建锦发
—
11.2.27
9
铝塑板
4.0㎜
160张
江阴海达
—
11.1.15
10
铝塑板
4.0㎜
200张
江阴海达
—
11.7.6
11
富锌底漆
中灰
38组
南京金源
—
11.4.28
12
氟碳面漆
银白
45组
南京金源
—
11.4.28
13
防锈漆
兰灰
450㎏
南京长江
—
10.8.28
14

技术负责人： 质量检查员：
保温、防火材料合格证书、性能检测报告汇总表 MQ2.1.4
序号
品种
数量
生产厂家
合格证书
编 号
性能检测
报告编号
进场日期
1
防火岩棉
180 m3
常州康美达
—
—
10.12.10
2
泡沫垫条
55640m
常州朝阳
—
—
11.2.10
3
双面胶条
46870 m
广东高士达
—
—
11.2.10
4
三元乙丙胶条
35560 m
河北国亚
—
—
11.4.10
5

6

7

8

9

10

11

12

13

14

技术负责人： 质量检查员：
幕墙用硅酮胶质量证明书及性能检测报告汇总表 MQ2.1.5
序号
规格、牌号
生产厂家
数 量
合格证书
编 号
性能检测
报告编号
进场日期
1
耐候胶硅宝998
成都硅宝
7000条
NO.2011
0579
NO.BETC-HJ-
2010-M-34
11.9.6
2
结构胶硅宝992
成都硅宝
35组
NO.2011
0580
NO.BETC-HJ-
2010-J-41
11.9.6
3
大板玻璃胶
成都硅宝
360支
NO.2011
0580
NO.2009
MK146
11.9.6
4
石材干挂胶
上海大力士
520组

NO.2011
MC347
11.4.20
5
云石胶
上海大力士
340组

NO.2011
MC345
11.4.20
6

7

8

9

10

11

12

13

14

技术负责人： 质量检查员：
幕墙预埋件（后置埋件）施工隐蔽验收记录 MQ2.3.1
项目经理
张志辉
专业工长
钱建忠
施工标准名称及代号
《金属与石材幕墙工程技术规范》JGJ133—2001
施工图名称及编号
南京市建邺区双闸街道社区中心幕墙工程施工图（PMMJ-01—PMMJ-19）
隐蔽工程部位
质量要求
施工单位自检记录
监理（建设）单位验收记录
南楼石材幕墙（J—B轴立面，标高±0～24.00m）
1、后置埋件采用10㎜厚Q235钢板制作，后置埋件表面热镀锌处理；
2、后置埋件通过φ12×160化学锚栓与土建砼梁可靠连接。
3、埋件的位置、数量
应符合图纸要求。
1、材料质量保证资料
完整；
2、化学锚栓有现场拉
拔检测报告；
3、埋件位置、数量符合
图纸要求。

自
检
结
论

按图施工，符合规范及设计要求。

施工单位项目技术负责人：
专职质检员： 年 月 日
验
收
结
论

监理工程师：
（建设单位项目负责人）
年 月 日

构件连接节点隐蔽验收记录 MQ2.3.2
项目经理
张志辉
专业工长
钱建忠
施工标准名称及代号
《金属与石材幕墙工程技术规范》JGJ133—2001
施工图名称及编号
南京市建邺区双闸街道社区中心幕墙工程施工图（LM-06、JD-S01—JD-S08、JD-Q01—JD-Q57）
隐蔽工程部位
质量要求
施工单位自检记录
监理（建设）单位验收记录
南楼石材幕墙（J—B轴立面，标高±0～24.00m）
1、立柱采用10#镀锌槽钢制作；
2、横梁采用5#镀锌角钢制作，通过M6×25对串螺栓与钢角码与立柱连接；
3、立柱通过钢连接件与主体埋件焊接；
4、钢连接件与立柱通过M12×110不锈钢螺栓连接；
5、焊接部位应清理焊渣并刷两边防腐油漆。

1、 材料质量保证资料
完整；
2、立柱、横梁安装符
合设计及规范要求；
3、螺栓紧固牢固；
4、焊接部位已处理。

自
检
结
论

按图施工，符合规范及设计要求。

施工单位项目技术负责人：
专职质检员： 年 月 日
验
收
结
论

监理工程师：
（建设单位项目负责人）
年 月 日

幕墙变形缝及墙面转交处的节点构造隐蔽验收记录 MQ2.3.3
项目经理
张志辉
专业工长
钱建忠
施工标准名称及代号
《金属与石材幕墙工程技术规范》JGJ133—2001
施工图名称及编号
南京市建邺区双闸街道社区中心幕墙工程施工图（LM-06、JD-S01—JD-S08、JD-Q01—JD-Q57）
隐蔽工程部位
质量要求
施工单位自检记录
监理（建设）单位验收记录
南楼石材幕墙（J—B轴立面，标高±0～24.00m）
1、立柱采用10#镀锌槽钢制作；
2、横梁采用5#镀锌角钢制作，通过M6×25对串螺栓与钢角码与立柱连接；
3、立柱通过钢连接件与主体埋件焊接；
4、钢连接件与立柱通过M12×110不锈钢螺栓连接；
5、焊接部位应清理焊渣并刷两边防腐油漆。

1、材料质量保证资料
完整；
2、立柱、横梁安装符
合设计及规范要求；
3、螺栓紧固牢固；
4、焊接部位已处理。

自
检
结
论

按图施工，符合规范及设计要求。

施工单位项目技术负责人：
专职质检员： 年 月 日
验
收
结
论

监理工程师：
（建设单位项目负责人）
年 月 日

幕墙防雷装置施工隐蔽验收记录 MQ2.3.5
项目经理
张志辉
专业工长
钱建忠
施工标准名称及代号
《金属与石材幕墙工程技术规范》JGJ133—2001
施工图名称及编号
南京市建邺区双闸街道社区中心幕墙工程施工图（LM-06、JD-Q58、JD-Q59）
隐蔽工程部位
质量要求
施工单位自检记录
监理（建设）单位验收记录
南楼石材幕墙（J—B轴立面，标高±0～24.00m）
1、采用Φ10㎜镀锌圆钢与土建均压环可靠焊接，并与幕墙立柱镀锌连接件可靠焊接；
2、立柱与立柱间、立柱与镀锌连接件间用铜制导线和不锈钢螺钉连通。

1、材料质量保证资料应
完整；
2、接地电阻测试值符合
规范及设计要求；
3、螺栓应紧固牢固；
焊接部位防腐已做

自
检
结
论

按图施工，符合规范及设计要求。

施工单位项目技术负责人：
专职质检员： 年 月 日
验
收
结
论

监理工程师：
（建设单位项目负责人）
年 月 日
幕墙预埋件（后置埋件）施工隐蔽验收记录 MQ2.3.1
项目经理
张志辉
专业工长
周夕柱
施工标准名称及代号
《玻璃幕墙工程技术规范》JGJ102—2003
施工图名称及编号
南京市建邺区双闸街道社区中心幕墙工程施工图（PMMJ-01—PMMJ-19）
隐蔽工程部位
质量要求
施工单位自检记录
监理（建设）单位验收记录
南楼（J—B轴立面、9—12轴立面，标高±0～24.00m）
1、后置埋件采用10㎜厚Q235钢板制作，后置埋件表面热镀锌处理；
2、后置埋件通过φ12×160化学锚栓与土建砼梁可靠连接。
3、埋件的位置、数量
应符合图纸要求。
1、材料质量保证资料
完整；
2、化学锚栓有现场拉
拔检测报告；
3、埋件位置、数量符合
图纸要求。

自
检
结
论

按图施工，符合规范及设计要求。

施工单位项目技术负责人：
专职质检员： 年 月 日
验
收
结
论

监理工程师：
（建设单位项目负责人）
年 月 日

构件连接节点隐蔽验收记录 MQ2.3.2
项目经理
张志辉
专业工长
周夕柱
施工标准名称及代号
《玻璃幕墙工程技术规范》JGJ102—2003
施工图名称及编号
南京市建邺区双闸街道社区中心幕墙工程施工图（LM-03、LM-06、JD-M01—JD-M38、JD-Q01—JD-Q57）
隐蔽工程部位
质量要求
施工单位自检记录
监理（建设）单位验收记录
南楼（J—B轴立面、9—12轴立面，标高±0～24.00m）
1、立柱、横梁采用100、120系列铝型材制作；
2、横梁通过不锈钢螺
栓、铝角码与立柱连
接；
3、立柱通过不锈钢螺
栓、镀锌角码与主体埋
件焊接；
4、焊接部位作两道防
腐处理。

1、材料质量保证资料
完整；
2、立柱、横梁安装符
合设计及规范要求；
3、螺栓紧固牢固；
4、焊接部位防腐已做。

自
检
结
论

按图施工，符合规范及设计要求。

施工单位项目技术负责人：
专职质检员： 年 月 日
验
收
结
论

监理工程师：
（建设单位项目负责人）
年 月 日

幕墙变形缝及墙面转交处的节点构造隐蔽验收记录 MQ2.3.3
项目经理
张志辉
专业工长
周夕柱
施工标准名称及代号
《玻璃幕墙工程技术规范》JGJ102—2003
施工图名称及编号
南京市建邺区双闸街道社区中心幕墙工程施工图（LM-03、LM-06、JD-M01—JD-M38、JD-Q01—JD-Q57）
隐蔽工程部位
质量要求
施工单位自检记录
监理（建设）单位验收记录
南楼（J—B轴立面、9—12轴立面，标高±0～24.00m）
1、立柱、横梁采用100、120系列铝型材制作；
2、横梁通过不锈钢螺
栓、铝角码与立柱连
接；
3、立柱通过不锈钢螺
栓、镀锌角码与主体埋
件焊接；
4、焊接部位作两道防
腐处理。

1、材料质量保证资料
完整；
2、立柱、横梁安装符
合设计及规范要求；
3、螺栓紧固牢固；
4、焊接部位防腐已做。

自
检
结
论

按图施工，符合规范及设计要求。

施工单位项目技术负责人：
专职质检员： 年 月 日
验
收
结
论

监理工程师：
（建设单位项目负责人）
年 月 日

幕墙防火构造隐蔽验收记录 MQ2.3.4
项目经理
张志辉
专业工长
周夕柱
施工标准名称及代号
《玻璃幕墙工程技术规范》JGJ102—2003
施工图名称及编号
南京市建邺区双闸街道社区中心幕墙工程施工图（LM-03、LM-06、JD-M01—JD-M38、JD-Q60）
隐蔽工程部位
质量要求
施工单位自检记录
监理（建设）单位验收记录
南楼（J—B轴立面、9—12轴立面，标高±0～24.00m）
1、防火板采用1.5㎜镀锌钢板制作；
2、防火板间用防火岩棉填实，厚度≥100㎜；
3、各层间必须形成严密的防火区间。
1、材料质量保证资料
完整；
2、防火安装符合设计及规范要求；
3、各层防火区间区分严密。

自
检
结
论

按图施工，符合规范及设计要求。

施工单位项目技术负责人：
专职质检员： 年 月 日
验
收
结
论

监理工程师：
（建设单位项目负责人）
年 月 日

幕墙防雷装置施工隐蔽验收记录 MQ2.3.5
项目经理
张志辉
专业工长
周夕柱
施工标准名称及代号
《玻璃幕墙工程技术规范》JGJ102—2003
施工图名称及编号
南京市建邺区双闸街道社区中心幕墙工程施工图（LM-03、LM-06、JD-Q58、JD-Q59）
隐蔽工程部位
质量要求
施工单位自检记录
监理（建设）单位验收记录
南楼（J—B轴立面、9—12轴立面，标高±0～24.00m）
1、采用Φ10㎜镀锌圆钢与土建均压环可靠焊接，并与幕墙立柱镀锌连接件可靠焊接；
2、立柱与立柱间、立柱与镀锌连接件间用铜制导线和不锈钢螺钉连通。

1、材料质量保证资料应
完整；
2、接地电阻测试值符合
规范及设计要求；
3、螺栓应紧固牢固；
焊接部位防腐已做

自
检
结
论

按图施工，符合规范及设计要求。

施工单位项目技术负责人：
专职质检员： 年 月 日
验
收
结
论

监理工程师：
（建设单位项目负责人）
年 月 日
幕墙预埋件（后置埋件）施工隐蔽验收记录 MQ2.3.1
项目经理
张志辉
专业工长
钱建忠
施工标准名称及代号
《金属与石材幕墙工程技术规范》JGJ133—2001
施工图名称及编号
南京市建邺区双闸街道社区中心幕墙工程施工图（PMMJ-01
