实验七、 配置RIP和OSPF路由协议

Step 1：配置接口IP地址（注意，在串行链路的DCE端要配置时钟频率）
R1(config)#int s2/0
R1(config-if)#ip address 21.0.0.1 255.255.255.0
R1(config-if)#clock rate 2000000
R1(config-if) #no shutdown

R1(config)#int f 0/0
R1(config-if)#ip address 12.0.0.1 255.255.255.0
R1(config-if) #no shutdown
R1(config)#int f 1/0
R1(config-if)#ip address 1.1.1.1 255.255.255.0
R1(config-if) #no shutdown
R2/R3 略

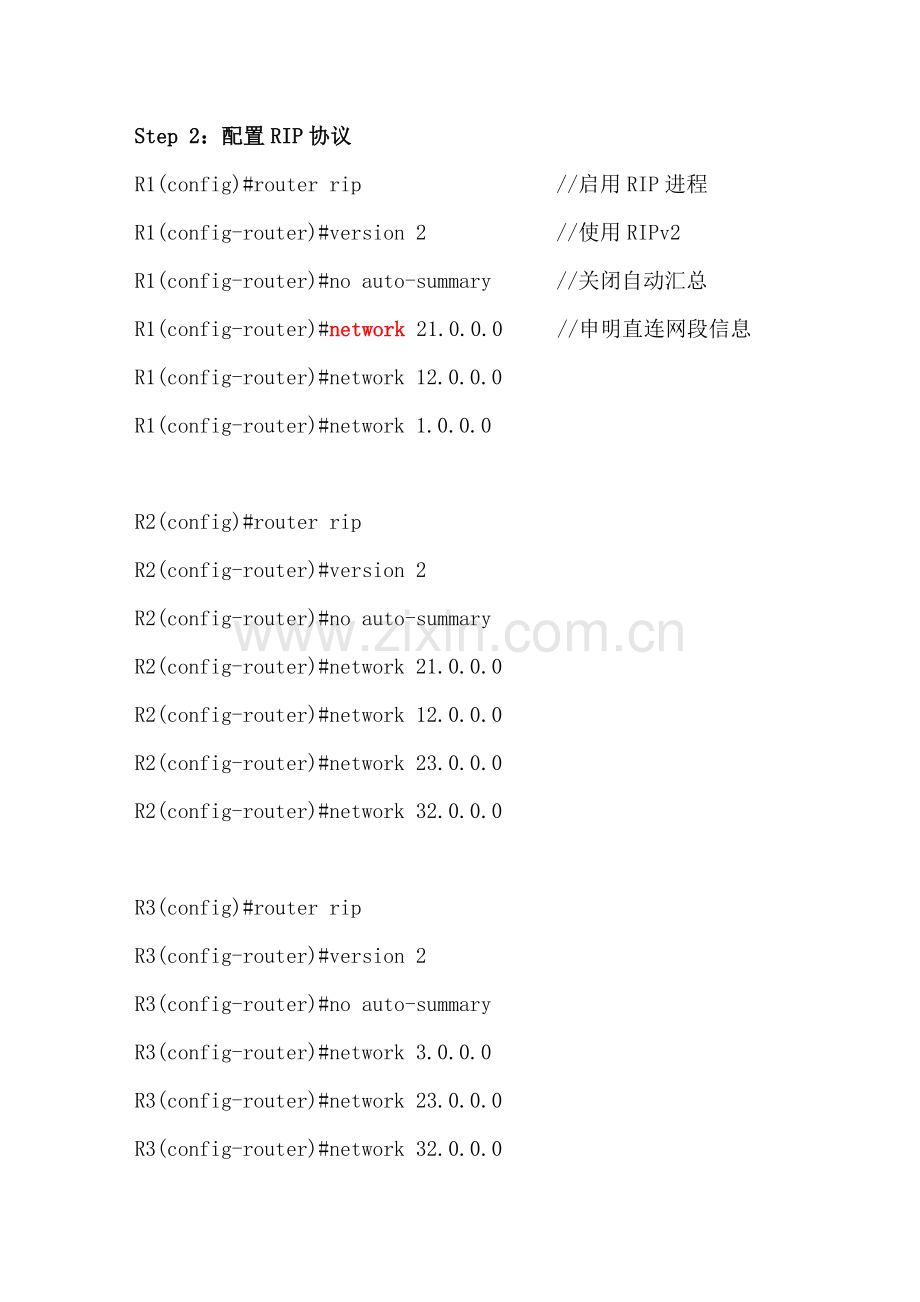

Step 2：配置RIP协议
R1(config)#router rip //启用RIP进程
R1(config-router)#version 2 //使用RIPv2
R1(config-router)#no auto-summary //关闭自动汇总
R1(config-router)#network 21.0.0.0 //申明直连网段信息
R1(config-router)#network 12.0.0.0
R1(config-router)#network 1.0.0.0

R2(config)#router rip
R2(config-router)#version 2
R2(config-router)#no auto-summary
R2(config-router)#network 21.0.0.0
R2(config-router)#network 12.0.0.0
R2(config-router)#network 23.0.0.0
R2(config-router)#network 32.0.0.0

R3(config)#router rip
R3(config-router)#version 2
R3(config-router)#no auto-summary
R3(config-router)#network 3.0.0.0
R3(config-router)#network 23.0.0.0
R3(config-router)#network 32.0.0.0
Step 3：查看路由表、并测试网络的连通性
R1#show ip route
R2#show ip route
R3#show ip route
PC0#ping 3.3.3.3
Step 4：在R1、R2和R3上删除配置的RIP
R1(config)#no router rip
R2(config)#no router rip
R3(config)#no router rip
Step 5：配置OSPF路由协议
R1(config)#router ospf 100 //启用OSPF进程
R1(config-router)# router-id 1.1.1.1 //手动指定Router ID
R1(config-router)#network 21.0.0.0 0.0.0.255 area 0
R1(config-router)#network 12.0.0.0 0.0.0.255 area 0
R1(config-router)#network 1.1.1.0 0.0.0.255 area 0
//申明直连网段信息
R2(config)#router ospf 100
R2(config-router)# router-id 2.2.2.2
R2(config-router)#network 21.0.0.0 0.0.0.255 area 0
R2(config-router)#network 12.0.0.0 0.0.0.255 area 0
R2(config-router)#network 23.0.0.0 0.0.0.255 area 0
R2(config-router)#network 32.0.0.0 0.0.0.255 area 0

R3(config)#router ospf 100
R3(config-router)#router-id 3.3.3.3
R3(config-router)#network 3.3.3.0 0.0.0.255 area 0
R3(config-router)#network 23.0.0.0 0.0.0.255 area 0
R3(config-router)#network 32.0.0.0 0.0.0.255 area 0
Step 6：查看路由表、并测试网络的可达性
R1#show ip route
R2#show ip route
R3#show ip route
PC0#ping 3.3.3.3
Step 7：总结RIP和OSPF两种路由协议的特点，并分析Step 3和Step 6的实验结果有何不同。
