电缆选型与对照表(专业版)PPT课件.ppt

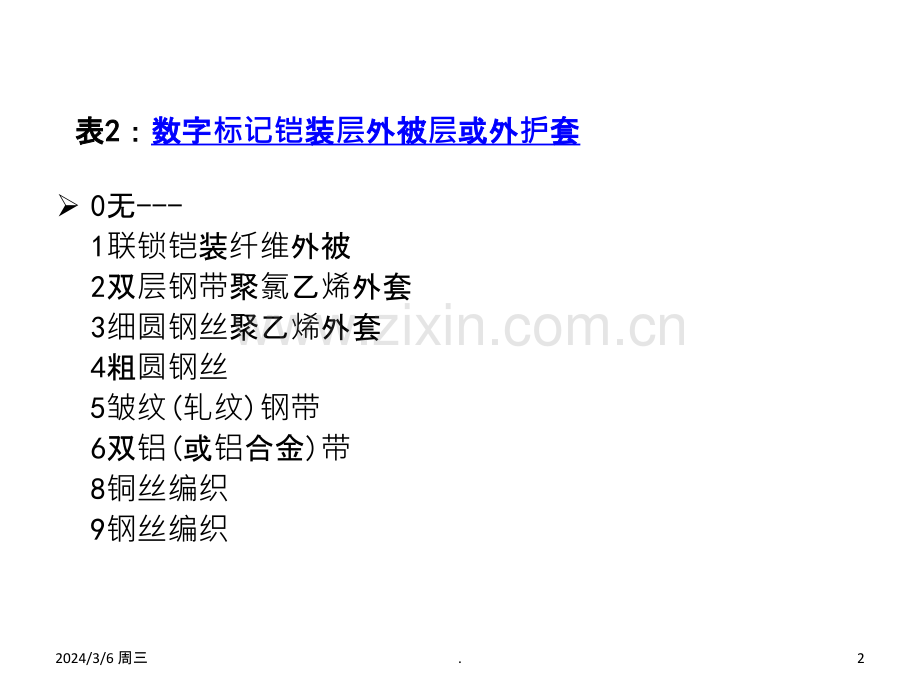

表表1 1：电缆产品型号中各部分代号及其含品型号中各部分代号及其含义符号意义符号意义符号意义A安装线缆X橡胶P屏蔽B布电线VZ阻燃聚氯乙烯R软线K控制B聚丙烯S双绞，射（频）F氟塑料V聚氯乙烯B平行（即扁的）J交联L铝B编织套SB无线电装置用线H橡套D不滴流WDZ无卤低烟阻燃型Y聚乙烯T特种F分相ZR具有阻燃W耐气候耐油2024/3/6 周三1.表表2 2：数字数字标记铠装装层外被外被层或外或外护套套0无-1联锁铠装纤维外被2双层钢带聚氯乙烯外套3细圆钢丝聚乙烯外套4粗圆钢丝5皱纹(轧纹)钢带6双铝(或铝合金)带8铜丝编织9钢丝编织2024/3/6 周三2.注意：电缆的载流量受敷设方式及周围环境影响较大，电缆的电压降受电缆长度的影响较大，所以载流量可以认为是电缆长期运行绝不可能超过的值，最好按电缆载流量的70%80%来选择电缆才能有效的保证线路的温升及电压降。2024/3/6 周三3.电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。2024/3/6 周三4.汇流箱两流箱两侧电缆选型型对照表照表序号汇流箱规格断路器额定电流组件侧电缆规格直流柜侧电缆规格12进1出16APV1-F 1*4mm4或6mm23进1出25APV1-F 1*4mm6mm34进1出32APV1-F 1*4mm10mm45进1出40APV1-F 1*4mm10或16mm56进1出50APV1-F 1*4mm16mm67进1出63APV1-F 1*4mm16mm78进1出64APV1-F 1*4mm25mm89进1出80APV1-F 1*4mm35mm910进1出80APV1-F 1*4mm35或50mm1011进1出100APV1-F 1*4mm50mm1112进1出100APV1-F 1*4mm50mm1213进1出125APV1-F 1*4mm50或70mm1314进1出125APV1-F 1*4mm70mm1415进1出125APV1-F 1*4mm70mm1516进1出160APV1-F 1*4mm70mm1617进1出200APV1-F 1*4mm70mm2024/3/6 周三5.直流柜两直流柜两侧电缆选型型对照表照表序号直流柜规格断路器规格汇流箱侧电缆规格逆变器侧电缆规格备 注12进1出16A4mm4mm23进1出32A6mm6mm34进1出40A10mm10mm45进1出50A16mm16mm56进1出50A16mm16mm67进1出63A16mm16mm78进1出80A25mm25mm89进1出80A35mm35mm910进1出80A50mm50mm1011进1出100A50mm50mm1112进1出100A50mm50mm1213进1出125A70mm70mm1314进1出125A70mm70mm1415进1出125A70mm70mm1516进1出160A70mm70mm1617进1出160A70mm70mm2024/3/6 周三6.逆逆变器两器两侧电缆选型型对照表照表序号逆变器规格逆变器相数直流柜侧电缆规格变压器侧电缆规格备 注15KWp单相2*6mm2*6mm210KWp单相2*10mm2*10mm317KWp三相2*10mm3*10mm420KWp三相2*16mm3*16mm550KWp三相2*70mm3*50mm6100KWp三相2*120mm3*120mm8250KWp三相2*300mm或4*120mm3*300mm9500KWp三相4*300mm或6*185mm6*300mm或9*185mm10630KWp三相6*300mm或8*185mm9*240mm2024/3/6 周三7.变压器两器两侧电缆选型型对照表照表序号变压器规格变压器位置低压侧电缆规格高压器侧电缆规格备 注1500KVAT接终端6*300mm3*25mm2630KVAT接中间端9*300mm3*25mm31000KVAT接中间端12*300mm3*70mm41250KVAT接中间端15*300mm3*95mm2024/3/6 周三8.
