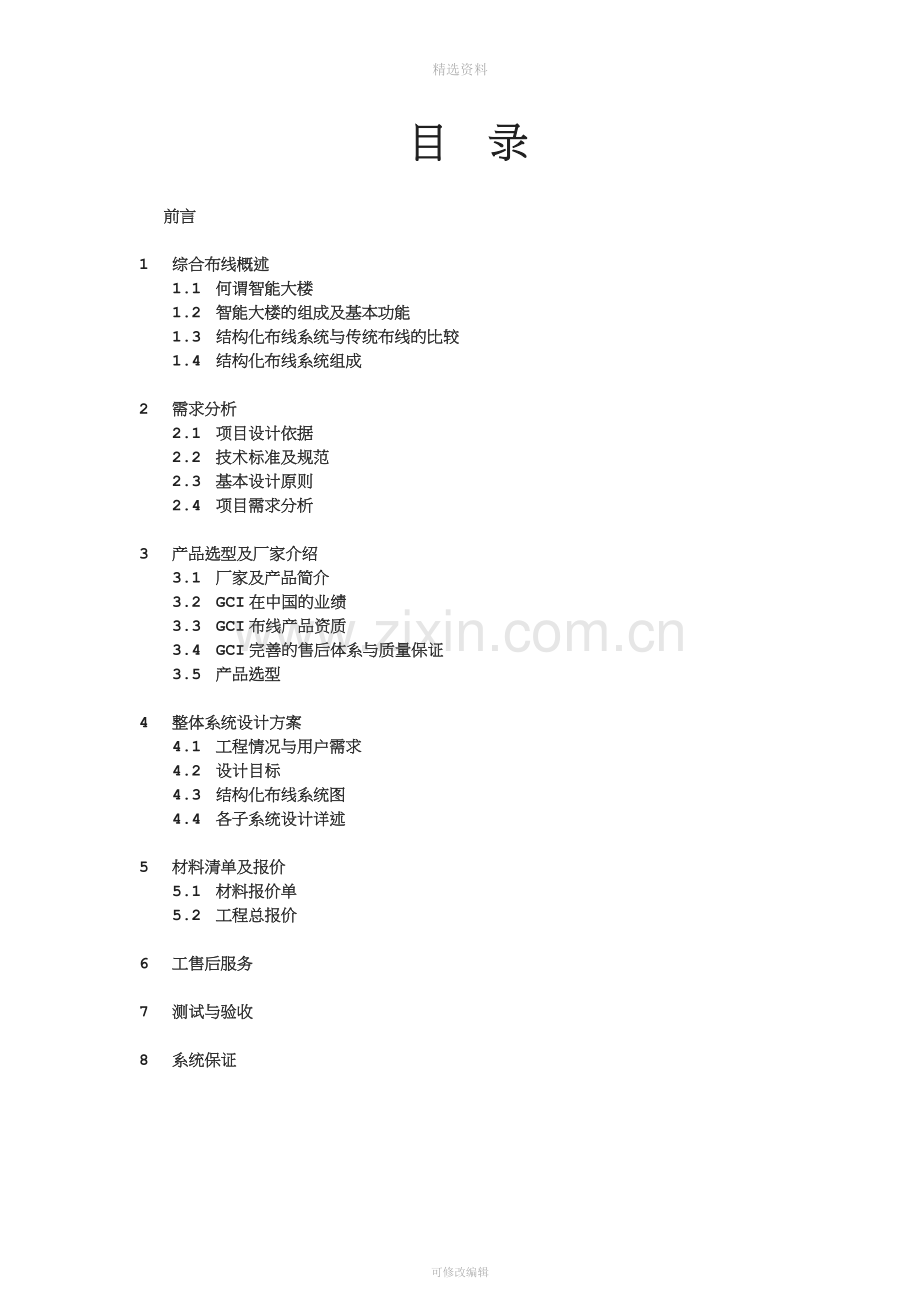

精选资料楼宇综合布线设计方案 XXXX有限公司2005/6/22 目 录 前言 1 综合布线概述 1.1 何谓智能大楼 1.2 智能大楼的组成及基本功能 1.3 结构化布线系统与传统布线的比较 1.4 结构化布线系统组成 2 需求分析 2.1 项目设计依据 2.2 技术标准及规范 2.3 基本设计原则 2.4 项目需求分析 3 产品选型及厂家介绍 3.1 厂家及产品简介 3.2 GCI在中国的业绩3.3 GCI布线产品资质3.4 GCI完善的售后体系与质量保证3.5 产品选型4 整体系统设计方案4.1 工程情况与用户需求4.2 设计目标 4.3 结构化布线系统图 4.4 各子系统设计详述 5 材料清单及报价5.1 材料报价单 5.2 工程总报价 6 工售后服务 7 测试与验收 8 系统保证 前言 现在公司企业政府部门内，信息资源已成为一种非常关键性的资源，它必须精确、迅速地传输于各种通讯设备、数据处理设备和显示设备之间。由于这一原因，公司、企业、政府部门都要求在尽可能短的时间内改进这些通讯系统，并根据需要,配置成各种不同的结构。而在中国，既便是在一些新设计的建筑物内，往往仍沿用过去的那些布线技术，致使各种系统的布线无法兼容，难以适应新技术的发展，且管线拥挤不堪，而配线上巨额投资往往是重复的。这种情况，还会随着公司、企业、政府部门的成长、设备的更新、人员的变动、办公环境的变更，而变得越来越糟。任何的增添、变动，都可能会引起全局的变动，不但影响员工的工作效率，对公司、企业、政府部门的运营也产生不良的影响。尤其是随着ISDN(综合业务数字网)的出现、应用、推广，原来使用的布线系统将无法满足要求。因此，寻求一种更合理、更优化、弹性强、稳定性和扩展性好的布线技术，已成为当务之急。它不但能够满足现在的需求，更重要的是迎接未来对配线系统的挑战。近年来，信息处理系统发展迅速，对信息传输的快速、便捷、安全性和稳定可靠性要求高。在新建写字楼中，所建网络要求对内适应不同的网络设备、主机、终端、PC及外部设备，能构成灵活的拓扑结构，有足够的系统扩展能力，对外通过与国家公共数据网(CHINAPAC)，综合业务数字网(ISDN)与国内外新闻机构、信息中心相连，组成全方位多信道的信息访问系统。总之，既要适应当前信息处理的需要，又充分考虑到信息系统未来的发展趋势。综合布线系统正是在这种背景下推出并被广泛接收的一种布线技术，它能够使一次性的布线投资，解决今后十余年内的所有布线问题。为适应现代化的要求，综合布线将建立高速信息信道，光大银行金融中心综合布线系统作为大楼内部语音及数据传输的通道为最终实现智能大楼的目标奠定坚实的物质基础。承蒙公司领导给予我公司参与其大楼综合布线系统设计的机会，本公司甚感荣幸并深表谢意。相信我公司丰富的网络系统实施经验和强大的技术服务能力，必将对光大银行金融中心的建设工作有所帮助。我公司将本着诚挚、谨慎的态度和长期合作的立场，根据贵方的具体情况，利用已成熟的技术为光大银行金融中心的建设提供最佳服务。XXXX有限公司第一章综合布线概述 现代化大楼，也称智能大厦，除了有电话、传真、空调、消防与安全监控系统外，各种计算机网络、综合服务数字网等都是不可或缺的。只有具备了这些基础通信设施，新的信息技术，如电子数据交换(EDI)、电子邮件(E-mail)、电视会议等才有可能进入大楼、才能使大楼“聪明”起来，使它成为一幢名符其实的智能大楼。实施后的智能大楼系统将主要实现满足国际商业标准的布线系统、满足国际标准的计算机网络、通讯网络管理系统、楼宇自动化控制系统、消防报警系统、及各子系统的联动和相应的服务。并且，整个系统应当是实用的、灵活的、可扩展的、模块化的和可靠的。1.1、何谓智能大楼？智能大楼必须满足以下两个基本要求：第一，对于大厦管理者来说，智能大楼应当有一整套管理、控制维护和通信设施，能够在花费较少的条件下有效地进行环境控制、安全检查、报警监视，而且能随时与城市管理部门（例如警察局、消防队和医院等）取得联系。第二，对大厦的使用者来说，智能大楼应当创造一个有利于提高工作效率，有利于激发工作人员的创造性，并可提供一个舒适和谐气氛的好环境。以上两个方面都要求智能大楼有一套综合的计算机和通信设施。没有这些基础设施也就谈不上智能大楼。智能大楼的对立面是非智能大楼，不能完全满足上述要求的大楼均属非智能大楼。有的大楼线路如麻、自动化程度很高，但其环境不能促进身心健康，不能提高人的工作效率和创造性。有的大楼虽然考虑到了环境对人的影响，也备有计算机和通信系统，但系统较落后，不能满足信息时代的要求，这都不能称为智能大楼。在美国的“美国智能大厦协会”(AIBI)给智能大楼下了一个定义：“一幢建筑物,它通过对四个基本元素,即结构、系统、服务和管理进行最优化的考虑,从而为用户提供一个高效率和具有经济效益的工作环境。”而在我们中国,发展商往往把一幢智能大厦标上“3A”或“5A”。“3A”大厦的意思是指该大厦具有3种自动化功能：1. 通讯自动化(CA)2. 办公自动化(OA)3. 楼宇自控(BA) 有些智能大厦还会把火灾报警从BA中分割出来，形成一个独立的消防系统(FA)，以及把整个大厦各个系统综合起来管理，形成一个信息管理自动化系统(MA)，加上FA和MA这两个A，便成为5A了。 建造智能大楼有几个明显的效益，其设计目标和传统的大楼有明显的区别。第一个设计目标是：能提供高度共享的信息资源。通信设施是各种信息收发的场所，这与只注重空间使用效率的传统大楼有极大不同。智能大楼预先考虑了对通信设备、楼宇自动化设备和办公自动化设备的有效管理及这些设备技术的发展。第二个设计目标是：确保提高工作效率和舒适的工作环境。第三个设计目标是：节约能源，使大楼管理合理化，由于大楼内的绝大多数设施，如空调、通信、照明、冷热水都使用计算机进行控制和管理，因此可以使用少量的管理人员、节约能源，一般可节约30的能源费用，达到短期投资长期收益的目标。第四个目标是：提高管理的可扩性和易变性。能适应环境的变化、工作性质的多样性和复杂性。所以，智能大楼是以高科技为基础的办公环境，具有非常高的系统集成和弹性，为工作人员提高工作效率和创造力创造环境条件。也使得楼主能保持绝对的竞争优势，并可提高企业的形象。1.2、智能大楼的组成及基本功能智能大厦通常有下列几部分组成：即通信自动化、办公自动化、楼宇自动化和建筑物综合布线系统等。智能大楼的示意图如下图所示。（1）楼宇自动化系统 楼宇自动化系统主要包括能源管理、给排水监控系统、消防系统、保安监控系统、空调系统和其他设备监控系统等。它们完成如下基本功能：各类参数的实时控制与监视、各种动力设备的启停控制与监视、各类设备运行状态显示、设备非正常状态的报警、动力设备的节能控制。这些都建立在综合布线系统之上。（2）通信系统 通信系统主要提供大楼内外的一切语言和数据通信。程控交换机主要完成电话和传真业务。将来可实现综合业务数字网。数据通信主干网可提供从10Mbps到每秒几百兆比特的数据传输速率，将国内外各种信息迅速送到办公桌上的计算机设备上，而且能使楼内各用户之间根据各自要求相互传递信息。（3）办公自动化系统 办公自动化系统除了计算机和网络设备外，还包括电子邮件、电视会议、个人办公事务处理、综合管理和辅助决策等系统。事务处理主要用于文字处理、办公服务、综合管理功能提供如公文、档案、信息等的管理。辅助决策提供从低级到高级的、为领导办公服务的决策支持。电视会议可以消除时间观念、打破地理区域的限制，它改变了人们的时空观念，为用户节约时间、节约经费、提高工作效率提供了切实可行的途径。（4）背景音乐和消防紧急报警系统 背景音乐和消防紧急报警系统是楼宇内大型公共场所不可缺少的系统，平时播送音乐或各类通知，遇到火灾时自动切换至紧急广播，以便有秩序地疏散楼内人员。以上几项组成及其功能的发挥，都建立在综合布线系统上。所以下面重点叙述一下综合布线系统。1.3、结构化布线系统与传统布线的比较现代化大楼中的各种不同组成部分应当构成一个有机的整体，而不是自成一体、互不相干。因此，必须采用先进的结构化综合布线方法。结构化布线是一种在商业上制造和安装数据和语音布线系统的基于标准的方法，它提供应用的灵活性、多种逻辑拓扑结构，易于移动、添加和更改，降低了管理成本。由于周期成本较低、系统寿命较长、费用节省6080%，因此从长远来说，用户将获得显著的回报。结构化布线由ISO/IEC、TIA/EIA、CSA标准所定义。（1）传统布线存在的主要问题 a. 布线如麻，很难管理传统布线法的特征是：各子系统（如电话系统、电脑系统、安全报警系统、能源管理系统、空调、音响系统和消防报警系统等）分别设计和施工，独立进行的。所以，对一个自动化程度要求很高的大楼或楼群来说，各种线路多如牛毛，一旦出现问题，管理和维护将十分困难。b. 布线材料不一，既难管理、又耗费用 传统布线用的线材都不相同，如电话采用双绞线，监控系统采用同轴电缆，消防、给排水、空调监控系统都使用各种不同类型的电缆，不但增加管理难度，还会增加系统维护费用。c. 缺少计算机联网布线，要联网时需重新布线 传统布线时最多考虑了某一特定网络环境下的走线，在大楼竣工后，要联网，就得在墙上打洞，既破坏环境、又损伤建筑物强度。由于网络结构、站点变化是常有的事，对于传统方式布设的网络线，此时不得不重新布线。d. 占用大楼面积多，建设成本高 传统布线时各系统一般采用独自的竖井，占用大楼面积较大，降低了大楼的有效使用面积，也增加了大楼的建设成本。e. 功能不足，缺乏市场竞争力 传统布线的智能化程度差，市场竞争力低。（2）采用综合布线系统的主要优点 综合布线是在通信、计算机和信息技术迅速发展的形势下，为了克服传统布线的不足而提出来的。综合布线具有明显的优点：a. 有机的整体，便于管理维护 综合布线系统采用标准化方式，统一材料、统一布线设计、统一安装施工、集中管理和维护，使整幢大楼的布线系统构成一个有机整体，也使日后的维护相当方便。b. 使用先进的布线材料，适合今后的发展 综合布线系统采用了先进的材料，如用五类的非屏蔽双绞线，传输速率可达155兆，可以传输数据和图象信号，完全可以满足多媒体通信的需要。在今后若干年中，该布线系统仍能满足高速传输的需要，保护了用户的投资。c. 灵活性强，适合各种不同的应用 综合布线系统的使用非常灵活。一个标准插座，既可以接插电话，也可以连接计算机终端，还能适应不同拓扑结构的局域网。这就使用户在不改变布线结构的情况下，实现自己的通信和联网要求，从而使建筑物更具竞争力和生命力。d. 扩充功能强 综合布线采用星型结构及冗余水平系统，更加方便新设备的扩充。e. 简化管线综合和设计施工的协调工作 传统布线情况下，各类布线分别由各专门行业单位独立施工，业主需要分别寻找有关单位进行设计，还要做大量的协调工作。在综合布线系统情况下，业主可委托一个专业布线公司统一负责全部设计及施工，这就大大减少了设计及施工的协调工作。f. 节省投资费用 单就布线材料费而言，综合布线系统采用了先进的进口布线材料，比传统布线稍微贵一点。但在综合布线情况下，由于统一安排走线，它能将传统布线所需的多个竖井减少到12个竖井，这样不但节约了布线而占用的大楼面积，并且也减少了日后维护的费用。再加上采用综合布线简化了建筑结构设计，从而降低了设计费用及日后运行维护费用。所以实际上省掉的费用还要多得多。g. 提高了系统的可靠性 由于综合布线系统采用规范化高质量的材料，使系统的可靠性比传统布线要大得多。 总之，结构化综合布线系统较之传统式布线系统具有无法可比的优点，是智能化网络各子系统最坚强的基础。1.4综合布线系统组成水平子系统建筑群设备间子系统垂直干线子系统通讯间子系统工作区子系统从功能上看，综合布线系统包括工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统、建筑群子系统。工作区子系统工作区指从由水平系统而来的用户信息插座延伸至数据终端设备的连接线缆和适配器组成。工作区的UTP/FTP跳线为软线（Patch Cable）材料，即双绞线的芯线为多股细铜丝，最大长度不能超过5M。 水平子系统水平子系统指从楼层配线间至工作区用户信息插座。由用户信息插座、水平电缆、配线设备等组成。综合布线中水平子系统是计算机网络信息传输的重要组成部分。采用星型拓扑结构，每个信息点均需连接到管理子系统。由UTP线缆构成。最大水平距离：90m（295ft）。指从管理间子系统中的 配线架的JACK端口至工作区的信息插座的电缆长度。工作区的patch cord、连接设备的patch cord、cross-connection线的总长度不能超过10M。水平布线系统施工是综合布线系统中最大量的工作，在建筑物施工完成后，不易变更。因此要施工严格， 保证链路性能。综合布线的水平线缆可采用五类、超五类双绞线、也可采用屏蔽双绞线。甚至可以采用光纤到桌面。 管理子系统管理子系统设置在楼层配线房间、是水平系统电缆端接的场所，也是主干系统电缆端接的场所；由大楼主配线架、楼层分配线架、跳线、转换插座等组成。用户可以在管理子系统中更改、增加、交接、扩展线缆。用于改变线缆路由。建议采用合适的线缆路由和调整件组成管理子系统。管理子系统提供了与其他子系统连接的手段，使整个布线系统与其连接的设备和器件构成一个有机的整体。调整管理子系统的交接则可安排或重新安排线路路由、因而传输线路能够延伸到建筑物内部各个工作区。是综合布线系统灵活性的集中体现。管理子系统三种应用：水平/干线连接；主干线系统互相连接；入楼设备的连接。线路的色标标记管理可在管理子系统中实现。 垂直干线子系统垂直干线子系统由连接主设备间至各楼层配线间之间的线缆构成。其功能主要是把各分层配线架与主配线架相连。用主干电缆提供楼层之间通信的通道，使整个布线系统组成一个有机的整体。垂直干线子系统拓扑结构采用分层星型拓扑结构，每个楼层配线间均需采用垂直主干线缆连接到大楼主设备间。垂直主干采用25对大对数线缆时，每条25对大对数线缆对于某个楼层而言是不可再分的单位。垂直主干线缆和水平系统线缆之间的连接需要通过楼层管理间的跳线来实现。垂直主干线缆安装原则：从大楼主设备间主配线架上至楼层分配线间各个管理分配线架的铜线缆安装路径要避开高EMI电磁干扰源区域（如马达、变压器），并符合ANSI TIA/EIA-569安装规定。电缆安装性能原则：保证整个使用周期中电缆设施的初始性能和连续性能。大楼垂直主干线缆长度大于90M，则每个楼层配线间至少配置一条室内六芯多模光纤做主干。主配线架在现场中心附近、保持路由最短原则。垂直干线系统 PABX设 备 间 设备间子系统设备间子系统是一个集中化设备区，连接系统公共设备，如PBX、局域网(LAN)、主机、建筑自动化和保安系统，及通过垂直干线子系统连接至管理子系统。设备间子系统是大楼中数据、语音垂直主干线缆终接的场所；也是建筑群来的线缆进入建筑物终接的场所；更是各种数据语音主机设备及保护设施的安装场所。建议设备间子系统设在建筑物中部或在建筑物的一、二层，位置不应远离电梯，而且为以后的扩展留有余地，不建议在顶层或地下室。建议建筑群来的线缆进入建筑物时应有相应的过流、过压保护设施。设备间子系统空间要按ANSI/TIA/EIA-569要求设计。设备间子系统空间用于安装电信设备、连接硬件、接头套管等。为接地和连接设施、保护装置提供控制环境；是系统进行管理、控制、维护的场所。设备间子系统所在的空间还有对门窗、天花板、电源、照明、接地的要求。 建筑群子系统当学校、部队、政府机关、大院的建筑物之间有语音、数据、图象等相联的需要时，由二个及以上建筑物的数据、电话、视频系统电缆组成建筑群子系统。包括大楼设备间子系统配线设备、室外线缆等。可能的路由：架空电缆、直埋电缆、地下管道穿电缆。建筑群子系统介质选择原则： 楼和楼之间在二公里以内、传输介质为室外光纤、可采用埋入地下或架空(4M以上)方式、需要避开动力线、注意光纤弯曲半径建筑群子系统施工要点：包括路由起点、终点；线缆长度、入口位置、媒介类型、所需劳动费用以及材料成本计算。建筑群子系统所在的空间还有对门窗、天花板、电源、照明、接地的要求。 第二章 布线系统技术标准及规范标书的方案设计及选用的布线系统遵循以下国际标准：1）ANSI/TIA/EIA-568A (CSA T-529)：商业大楼通信布线标准，确定商业大楼所需的布线系统，以支持LAN布线标准。 2）ANSI/TIA/EIA-569 (CSA T-530)：商业大楼通讯路径和结构空间布线标准，确定商业大楼布线系统的管道和分布。3）ANSI/TIA/EIA-606 (CSA T-528)：商业大楼通讯布线管理标准，为商业大楼布线系统提供正规的管理标准。4）ANSI/TIA/EIA-607 (CSA T-527)：商业大楼通讯布线系统接地线和耦合线标准。5）ISO/IEC 8802-5 (ANSI/IEEE 802.5)：令牌环通路和物理层说明，这个标准决定4Mbps和16Mbps令牌环局域网的媒体和距离。6）ISO/IEC 8802-3 (ANSI/IEEE 802.3)：CSMA/CD通路和物理层说明，这个标准决定10Mbps以太局域网的媒体和距离。7）ISO/IEC IS 11801：为用户的办公室，以及在单个或多个建筑物内的商业办公室提供一般布线标准。这个标准提供广泛的声音、数据、模拟和视图系统支持。本标书的方案设计依据的中国国内规范主要有： 8）中国建设部部颁标准 （GB/T 50311-2000）：建筑与建筑群综合布线系统工程设计规范9）中国建设部部颁标准 （GB/T 50173-2000）：建筑与建筑群综合布线系统工程施工及验收规范10）中国信息产业部行业标准 （TD/T 926.3-1998）：大楼通信综合布线系统用连接硬件技术要求如果以上标准或规范存在不一致或冲突，以最新的标准为准。 第三章美国GCI公司介绍3产品选型及厂家介绍31 General Components Inc.厂家及产品简介General Components Inc.(GCI)达特电子（北京）有限公司是一家开发生产基于PHS技术无线交换机产品和宽带接入设备的高科技通信产业公司。公司总部位于美国新泽西州。作为业内知名的无线通信和宽带技术供应商，GCI目前已在美国、加拿大、中国大陆及香港等世界各地设立了分公司，拥有着雄厚的技术实力和坚实的市场基础，建立起一个技术研发、分销渠道、通信服务和配套安装的全球网络联盟。GCI时刻跟踪着世界最新的科技成果，凭借领先的观念以及公司在全球范围内研发和生产优势，率先推出了基于PHS技术的无线交换机系列产品，为无线通信技术在社会各行业的广泛应用作出了积极贡献，使移动办公和管理成为现实！GCI为方便用户将各种语音、数据、视频和音频应用集成在统一的应用环境中，设计了安装便捷、易于升级的多种全面解决方案，当之无愧地成为了世界无线通信技术和宽带接入技术应用的领航员。1999年10月，GCI(General Components Inc.)正式落户中国，全方位致力于中国市场的深度拓展，给广大的中国用户带来了先进的技术、精良高性价比的产品和可靠的解决方案。与此同时，GCI中国公司还充分利用强大的研发实力，针对中国市场的需求特点，专门对GCI产品进行了深层的二次开发，以满足实际承受能力和市场需求，力争提供出最佳性能价格比的产品。在网络科技飞速发展的今天，GCI始终站在无线通信技术和宽带技术市场发展的最前沿。GCI除了在北京设立的总部以外，还在上海、广州、成都、深圳等地设有办事处，分别负责当地的市场组织、技术支持和技术服务。GCI为了更加深入服务于中国各地用户，计划还将在中国其它区域继续设立分支机构，积极与各界朋友和同行们一道构建GCI在中国的美好前景。 经过两年的不懈努力，目前GCI中国公司已经将自身卓越的技术、优质的产品、多样的方案以及周全的服务推广到各个重要的宽带领域，其中包括：电信、宽带运营商、商务大厦和智能家居等。GCI中国公司的渠道建设体系也日臻完善，与国内多家代理商建立了广泛的合作关系，始终以快捷而有效的方式贴近用户，更好地为各级用户提供领先的宽带设备与解决方案。 GCI基于先进而开放的宽带技术标准，时刻跟踪着世界最新的科技成果，不断推出性能卓越的宽带接入产品，提供了包括从初级模块到高端模块的整套可升级系统，并提供以太网解决方案、HomePNA解决方案、ADSL解决方案、无线接入解决方案、塑料光纤系统等全面的解决方案。更加值得一提的是，GCI为方便用户将各种语音、数据、视频和音频应用集成在统一的应用环境中，设计了安装便捷、易于升级的多种全面解决方案，当之无愧地成为了世界宽带接入市场的领航员。GCI作为塑料光纤贸易组织（POFTO）成员，荣获多项国际化质量认证，利用专利技术和优势产品，开发出更加廉价而实用的塑料光纤技术，生产了先进的塑料光纤产品，以此替代玻璃光纤的“最后一公里”通讯解决方案，引领了通讯手段的一次革命性飞跃。世界的GCI：公司是全球唯一领先生产通讯型塑料光纤型材料的厂商，缔造了跨时代的塑料光纤产品 公司拥有创新技术，并始终专注于“最后一公里”网络接入，拥有结构化布线、网络布线、电话线接入、无线网络接入等整套技术与产品 作为全球先进的结构化布线厂商，为用户提供全方位定制服务，开发设计有铜缆、玻璃光纤及塑料光纤的解决方案 公司具有全球化的庞大销售网络 中国的GCI：1999年10月，GCI正式进入中国，全方位致力于中国市场的深度拓展 GCI中国总部落户北京，并在上海、广州、成都设有办事处 2001年10月，GCI中国投资1000万美元在北京建立了全球第一家POF自动拉纤的生产基地GCI公司的布线产品更能适应当今未来资讯信息时代的发展与挑战？为什么从用户角度来说，GCI的产品，比其它产品更能让人接受、信赖乃至使用操作？ 1） GCI的布线产品首先从外观上优胜于同类产品。不管是模块式信息插座、组合式信息插座，还是大对数配线架及端子板，给用户的第一眼感觉就是结构紧凑轻巧、体积适中(占用空间小)、组装工艺简明而细致；而其它同类产品却显得结构复杂而笨拙、体积庞大而不宜安装(相对GCI而言)、组装接续工艺繁琐而复杂(操作流程太专业化，非布线系统专业人员难以胜任)。因此，在同样保证布线系统可靠接续的前提下，当首选GCI。 2） 其它布线产品(尤指大对数配线架)不适合于中、小型布线系统的规划、安装使用，因而系统不如GCI灵活、有弹性和易于规划使用。具体表现在：其它产品的配线架只有3种规格型号：100对、300对和900对，对一些中小型系统(尤其是50或150个信息点的系统)的规划，便会呈现一种“比上不足，比下有余”的尴尬局面，同时造成整体布局不合理、浪费建筑空间。而GCI正好弥补了这个缺陷，因为GCI的系列配线架50对、200对、400对能满足不同系统的需求规划，并使得方案设计更具合理性、优化性；同时也便于今后用户的使用维护管理。3） 另外，也是最重要的一的点，GCI布线产品更具生命力。这主要是因为GCI的连接端子板与其相应的配线架几乎可以说是搭配得天衣无缝，其独到的合理性设计使得用户可以轻而易举地实现整个布线系统架的升级与变动，对于多种系统应用的变迁，以及异种机的组网互联，可以在瞬间轻而易举地通过灵活的跳线方式完成。这一点，其它布线产品绝对是远远望尘莫及的，凡是使用过那些布线产品的用户，普遍都抱怨配线架上的变更动作既费时又费力。4）GCI提供的光纤产品包括：单模光缆、多模光缆、光纤连接器件等全系列产品，并设计出灵活多样的解决方案，更加以人为本地贴近了用户需求，并凭借优异的技术，正在不断开发更新的全光解决方案，积极引领世界最尖端的技术潮流;其齐全的产品种类，可靠的性能，一直是业界的典范，目前，已广泛用于为各种通讯信道设计的布线系统中。尤其是该公司的在光纤领域划时代的产品：塑料光纤，甚至不需要专业的培训进行操作，就可以简单方便的实现高速率、高带宽的传输。5）产品性能稳定可靠。GCI的布线产品全是美国和台湾通过报关进来的，国内不允许生产任何零部件，充分保证产品正宗和质量。除美国、台湾二大基地举世公认的高稳定水准的品质保障外，北京GCI也有严格的质检体系，对进口入库产品进行严格的检测。如各类双绞线除每批次的常规检验。产品资质认证除了国际公认的UL、3P以及ISO9000体系认证外，在国内第三方检测中也通过信息产业部的系统检测。产品质量是企业的生命线，这点也是多年来一些老用户坚持使用GCI产品的原因之一。综上所述，作为全球布线系统领域中的骄娇者GCI，以其独到的开放式设计、合理化规划，以及简易式连接组合的综合产品应用技术，赢得了世上众多用户的认可与信赖，靠的就是GCI自身所赢得了市场占有率。因为用户关心的不仅是高品质的传输性能，更需要高效率、高机动性的系统维护操作性。3.2 骄人的业绩（仅限中国）今天，GCI已经将卓越的技术、优质的产品、多样的方案以及周全的服务推广到中国各个重要的宽带领域：电信、宽带运营商、商务大厦和智能家居等。中国近期成功案例包括： 黑龙江政府办公楼 上海世界图书出版公司网络布线工程 长春会展中心，面积大，信息点超过一万二个千个点； 长春信息港二期工程，全光纤主干； 大连海世大学数几十栋建筑物，信息点多达二万八千点； 厦门集美大学校园网建设项目，信息点超过三千点； 成都信息工程学院龙泉校区新建教学楼、图书馆、综合楼、教师宿舍、学生宿舍等，信息点超过4千点； 成都电信宽带接入，覆盖面广，用户众多，产品经过多方对比，最终确定选用了GCI布线产品 。 成都军区宽带网，信息点多达一万点； 重庆教育学院园区校园网 重庆技术监督局自动化办公系统 重庆党校园区网建设 上海保虹大酒店（五星级） 南京军区福州九三战地医院超五类布线系统6000点 中铁八局智能小区、酒店、办公大楼约10000万布线项目以及网络设备 中石化湖北全省屏蔽布线系统超过2万多个屏蔽信息点3.3 完善的售后体系25年产品和应用的系统保证 GCI公司的系统保证是由GCI公司总部签发。 GCI的系列产品其应用和系统保证，内容如下： 在正常使用过程中损坏的硬件和电缆，GCI公司及CI给予免费更换，包括其中的劳力。保证系统支持符合以下几个国际标准的所有网络应用：电子电气工程协会（IEEE）、异步传输模式论坛（ATM）、美国国家标准化委员会（ANSI）、国际标准化组织（ISO）（如：以太网、令牌环、CDDI、FDDI、100Base-T、100BaseVG、155Mbps ATM、622Mbps ATM、及千兆比以太网等）; 采用GCI产品的系统用户，可享受长达25年的产品的系统质量保证。 GCI细致入微地为每个用户提供最大限度的技术与相关服务支持。培训及服务先行GCI公司目前在全国各办事处均设有培训中心，保证GCI的合作伙伴正确地掌握GCI结构化布线系统的设计、安装及测试规范，为用户提供完善的服务。24口19寸机柜式光纤配线架各种规格的光纤跳线多模光缆三类25对大对数电缆超五类双绞线超五类24口配线架超五类模块双口面板第四章综合布线系统设计方案4.1设计范围l 本方案为光大银行金融中心提供综合布线系统。l 实施范围为光大银行金融中心。l 本布线系统将提供所有光大银行金融中心内数据、语音及图像通信的传输通道。4.2系统组成光大银行金融中心包括地上26层和地下3层。依据此次布线对象的特点，布线系统将包含以下子系统：l 工作区子系统l 水平子系统l 垂直子系统l 管理子系统l 设备间子系统 综合布线作为楼内语音、资料及图象通信等信息系统的传输媒体。将系统建成一套先进、完善的大厦配线系统，为各种应用，包括语音、数据等提供介入方式和配线，满足大厦当前使用的需要。4.3设计拟实现目标结合我们对用户需求的分析，我们认为该布线系统在性能上应实现以下目标：1) 满足大楼内电话通信系统、大楼办公自动化和计算机网络系统对布线的需求。能兼容话音、数据、视频的传输，并可于外部网络连接；2) 系统为开放式结构，能支持话音及多种计算机数据系统；3) 系统网络采用星型结构，以支持目前和将来各种网络的应用。通过跳线和不同的网络设备，可以实现各种不同逻辑拓扑结构的网络；4) 能满足灵活应用的要求，即任一信息点能够连接不同类型的设备；5) 在大楼内除去固定于建筑物内的线缆外，其余所有的接插件都应是模块化的标准件，以方便管理和使用；新建的系统可扩充，以便将来有更大的发展时，很容易地将设备扩展进去。4.4设计依据：前面所提到的设计标准和规范4.5 安装与设计环境451布线装置及线缆的工作环境l 海拔高度：1000M以下l 环境温度：-5-+40l 最大日温差：35l 最大日平均相对湿度：95%l 最大月平均相对湿度：90%l 地震地面加速度：水平加速度不超过0.2G垂直加速度不超过0.1G4.52 电力供应 电压： 0.38/0.22KV 三相五线制频率： 50HZ+-2%4.6 设计原则及指标4.61 设计原则适用性-本设计从该系统能提供综合服务这一基本功能出发，主要满足以下诸项对布线系统的需求并且能够适应未来网络通讯技术的发展的需求。l 信息综合计算机网络系统l 模块电话局通信网（含语音，传真，X.25，DNS等）l 办公自动化网络 能支持各种数据通讯多媒体技术以及信息管理系统等，并且能够适应现代和未来技术的发展，保证15-25年不落后。灵活性-本设计能满足楼内各种通信设备的功能要求，记载不同楼层里搭建特定的通讯子网；在大楼任意的信息点上能够连接不同的设备；如计算机，电话机，传真机，打印机，终端机等。即，提供统一的线路接口，适应不同类型的设备。可扩展性-实施后的结构化布线系统社扩展的，以便能适应二十一世纪网络发展的需要。开放性-即能支持任何厂家的任意网络产品，支持任意网络结构（总线型，星型，环型等）。在满足应用要求的前提下，尽可能降低造价。为此，我们的设计方案将充分体现于满足下列指标：4.6。2 总体指标l 我们为用户提供的所有线缆及布线装置完全满足技术规格书的要求。l 我们线缆及布线装置运行安全可靠且维护操作方便。l 我们所设计的所有线缆及布线装置在安装使用后的电器寿命及使用寿命均达到25年以上。所有标牌、标签的颜色和字体直观、醒目，可是角度大且有规律，并能使操作维护人员方便识别和查找。力图使用户在此方面能够感到轻松简单。 4。6。3GCI屏蔽解决方案设计说明屏蔽布线系统 目前在中国，越来越多的用户，象证券，政府，军队，电信，机场等行业部门，考虑到保密要求和防强烈辐射的因素，开始关注和使用屏蔽系统，甚至是超五类屏蔽系统，以防止数据受到潜在的电磁干扰 (EMI)的影响。屏蔽线对于EMI有更好的抗干扰和保密性，它是在普通非屏蔽布线系统的外面加上金属屏蔽层，利用金属屏蔽层的反射、吸收及趋肤效应（即频率越高，电磁波的穿透能力越弱）实现防止电磁干扰及电磁辐射的功能。根据用户需求，我们采用数据屏蔽系统，语音非屏蔽系统来做。光大银行金融中心布线系统设计信息点数量为3279个，其中数据点：1621个，语音点1658个。根据大楼现状以及从用户角度着想， 我们在本方案当中采用超五类屏蔽系统来完成。本系统中心机房设在四楼。数据点通过六芯光纤连接其它各楼层分配线箱，来进行数据传输。语音部分，我们采用三类25对大对数电缆来实现语音传输。整个系统采用星形拓朴结构。以下分别就各大子系统进行详细说明。4.6.3工作区子系统：4.6.3.1工作区的信息点设计的依据：- 大楼包括办公室、大、小会议室、电教室等，初步设计为每个房间2个信息点（一个数据，一个语音），标准性布线- 其它一些地方根据各自使用功能相应设置一定数量信息点- 双绞线信息插座选用屏蔽模块化超五类信息插座，配标准86型英式双口面板，斜角、不带防尘盖- 用户端连接软线采用屏蔽超五类快速跳线- 信息插座应在内部做固定线连接4.6.3.2工作区的产品选型：1) 双绞线信息插座信息模块是GCI公司提供的系列冲压式工作站插座模块。产品具有简单的安装方式及高于标准的可靠性能。分屏蔽及非屏蔽两大产品系列，及五类、增强型五类和超五类等不同性能等级的选择。另外,模块还可以指定不同的12种颜色，便于识别及易于网络管理。此方案中我们选用 CAT5E屏蔽模块化超五类信息插座模块，配标准8686型英式双口面板，带防尘滑板，而且具有双重标识系统：可安装电话、电脑、RX/TX图标；还可固定信息插座的编号标签。GCI 公司提供CAT5E屏蔽模块，是经过精心设计的专利产品，所有触电都受到安全保护，避免安装过程中模块不会受到水、灰尘或不良安装习惯的影响，同时接线IDC护盖提供更安全的保证。模块均可在GCI 公司提供的各种面板及模块化配线架混合及匹配使用，能够适应任何现场的安装配置。超五类屏蔽模块l 高性能提供附加余量以支持现有及正在出现的高速应用l 保护盖设计确保导线全部端接并且防止导线滑动及缓解张力l 提供T568A/T568B安装色序标记，便于导线排列定位及加快安装速度l 模块均为标准的KEYSTONE型，可使用市场上任何110型及Krone工具安装l 坚固的和易于安装的设计，减少安装和操作的费用l 彩色色序标记，便于导线的插入，减少错误用户连接电缆：采用超五类屏蔽跳插线l 超出ANSI/TIA/EIA-568-A中对超五类的要求l 用于同步并行传输协议的优化平均传输参数l 所有材料具有25年的性能保证XX=BL（蓝色），OR（橙色），GY
