上海华石钢铁有限公司
Shanghai Huashi Iron and Steel CO.,Ltd

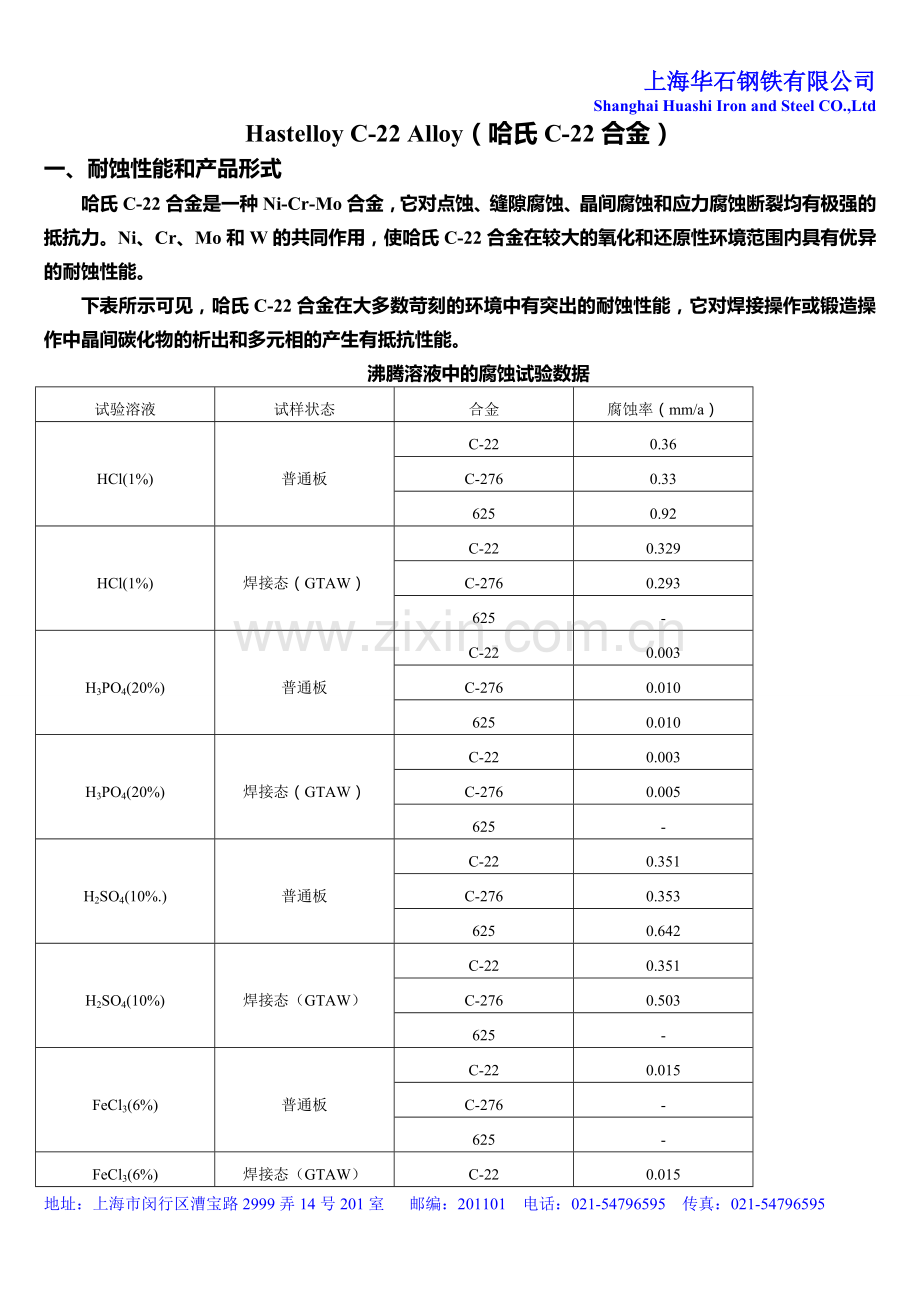

Hastelloy C-22 Alloy（哈氏C-22合金）
一、耐蚀性能和产品形式
哈氏C-22合金是一种Ni-Cr-Mo合金，它对点蚀、缝隙腐蚀、晶间腐蚀和应力腐蚀断裂均有极强的抵抗力。Ni、Cr、Mo和W的共同作用，使哈氏C-22合金在较大的氧化和还原性环境范围内具有优异的耐蚀性能。
下表所示可见，哈氏C-22合金在大多数苛刻的环境中有突出的耐蚀性能，它对焊接操作或锻造操作中晶间碳化物的析出和多元相的产生有抵抗性能。
沸腾溶液中的腐蚀试验数据
试验溶液
试样状态
合金
腐蚀率（mm/a）
HCl(1%)
普通板
C-22
0.36
C-276
0.33
625
0.92
HCl(1%)
焊接态（GTAW）
C-22
0.329
C-276
0.293
625
-
H3PO4(20%)
普通板
C-22
0.003
C-276
0.010
625
0.010
H3PO4(20%)
焊接态（GTAW）
C-22
0.003
C-276
0.005
625
-
H2SO4(10%.)
普通板
C-22
0.351
C-276
0.353
625
0.642
H2SO4(10%)
焊接态（GTAW）
C-22
0.351
C-276
0.503
625
-
FeCl3(6%)
普通板
C-22
0.015
C-276
-
625
-
FeCl3(6%)
焊接态（GTAW）
C-22
0.015
C-276
-
625
-

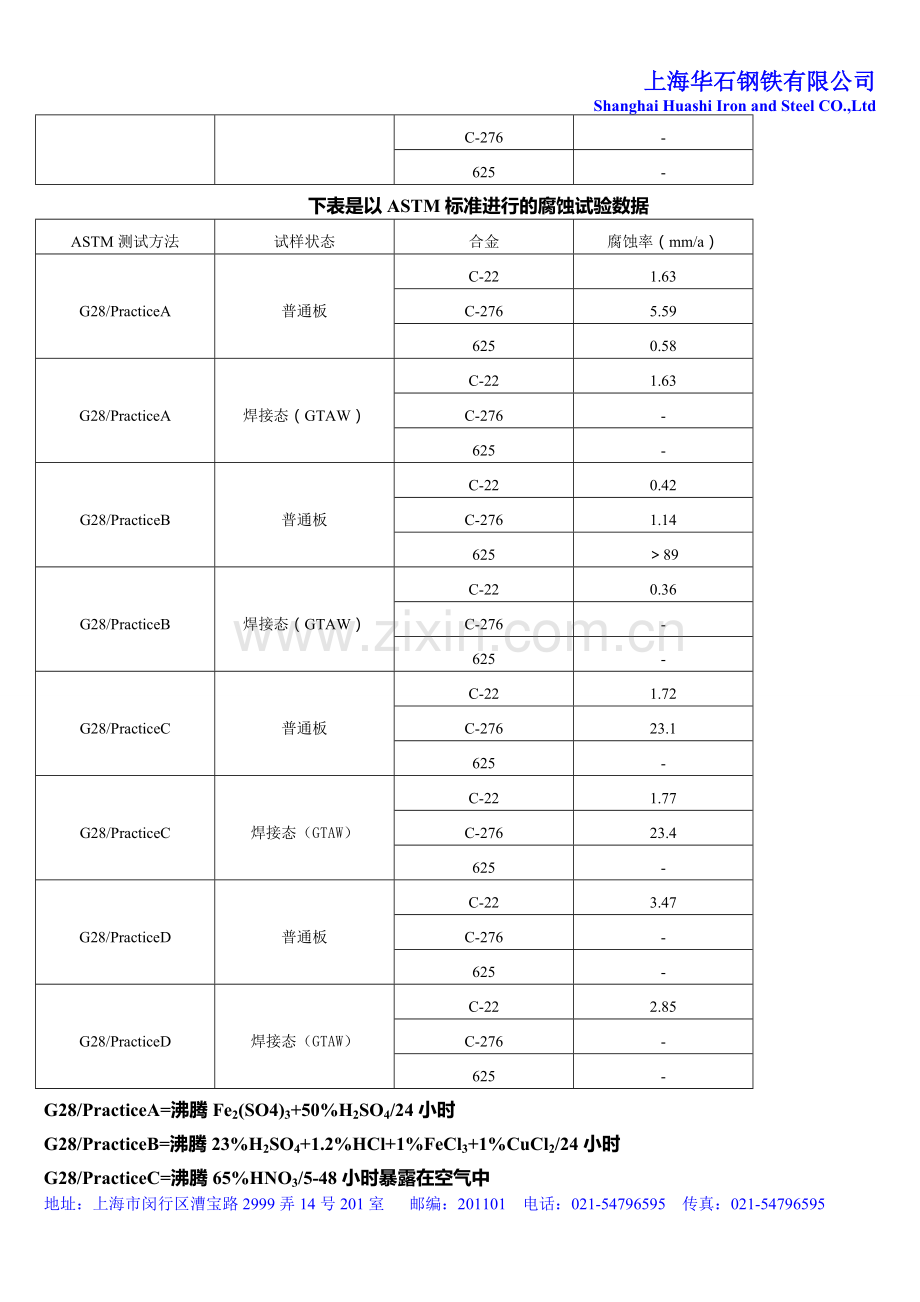

下表是以ASTM标准进行的腐蚀试验数据
ASTM测试方法
试样状态
合金
腐蚀率（mm/a）
G28/PracticeA
普通板
C-22
1.63
C-276
5.59
625
0.58
G28/PracticeA
焊接态（GTAW）
C-22
1.63
C-276
-
625
-
G28/PracticeB
普通板
C-22
0.42
C-276
1.14
625
＞89
G28/PracticeB
焊接态（GTAW）
C-22
0.36
C-276
-
625
-
G28/PracticeC
普通板
C-22
1.72
C-276
23.1
625
-
G28/PracticeC
焊接态（GTAW）
C-22
1.77
C-276
23.4
625
-
G28/PracticeD
普通板
C-22
3.47
C-276
-
625
-
G28/PracticeD
焊接态（GTAW）
C-22
2.85
C-276
-
625
-
G28/PracticeA=沸腾Fe2(SO4)3+50%H2SO4/24小时
G28/PracticeB=沸腾23%H2SO4+1.2%HCl+1%FeCl3+1%CuCl2/24小时
G28/PracticeC=沸腾65%HNO3/5-48小时暴露在空气中
G28/PracticeD=沸腾10%HNO3-3%HF/2-2小时暴露在空气中

哈氏C-22合金被广泛地应用于烟气脱硫系统、纸浆和造纸工业中的漂白系统、垃圾焚化炉、化工厂、制药厂和放射性垃圾储存等工业领域。
哈氏C-22合金强度高，并且有良好的延展性、焊接性和成形性能，因此在ASME和ASTM标准中都有一致的详细叙述。其材料产品形式有板材、带材、管材、棒材和锻件等。
ASME和ASTM有关哈氏C-22合金材料的标准
产品形式
说明
ASTM
ASME
板材、带材
B575
SB575
管材（有缝）
B619
SB619
B626
SB626
管材（无缝）
B622
SB622

二、化学成分
化学元素
UNS标准范围（重量百分比）
C
0.015max
S
0.02 max
Si
0.08 max
Cr
20.0～22.5
Mo
12.5～14.5
V
0.35 max
Co
2.50 max
W
2.50～3.50
Fe
2.00～6.00
Ni
余量

三、物理性能
具有典型化学成分的C-22合金退火状态下的物理性能。
项目
数值
单位
22℃时的密度
8.62
g/cm3
熔化温度范围
1354-1388
℃
53℃时的热传导系数
9.4
W/m-K
20-217℃的热膨胀系数
12.44
μm/m/℃
22℃时的比热
422
J/kg-℃
22℃时的弹性模量
207
GPa

四、焊接性能
哈氏C-22合金的焊接性能非常好，它可以很容易地以钨极气体保护焊、金属极气体保护焊、埋弧焊等方法焊接，填料金属要求有与之相匹配的化学成分。

五、机械性能
哈氏C-22合金具有良好的热加工性能。其退火状态室温下的机械性能如下表所示，测试板材厚度范围4.76mm到50.8mm.
项目
典型板材
ASTM B575
屈服强度（0.2%变形）
345MPa
310*MPa
抗拉强度
724MPa
690*MPa
延伸率%（51mm）
67%
45%
硬度
87HRB
100**HRB
