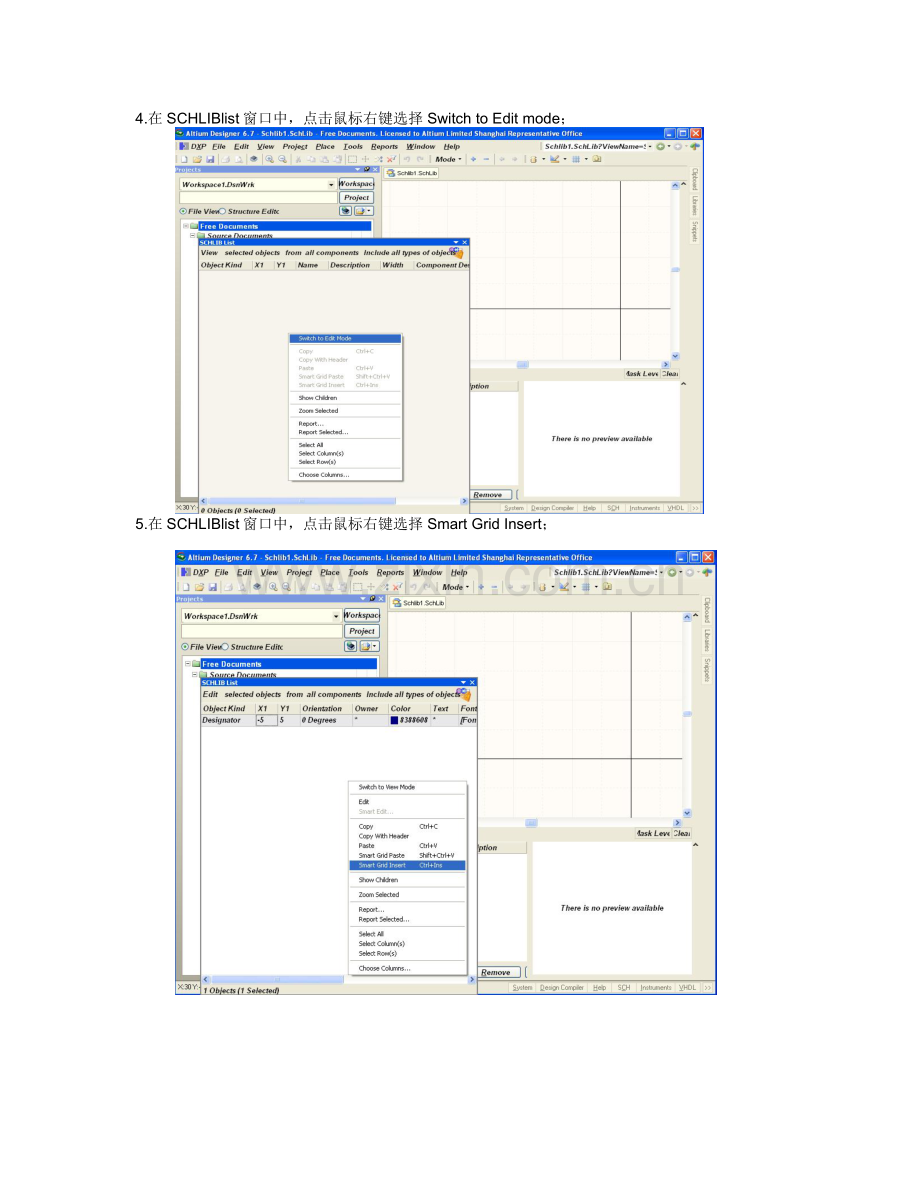

如何创建管脚多的原理图符号首先我们要在Excel中建立一个表格，下图的Excel文件来自Altera公司，右面9列是新加的包括X、Y坐标，方向，名字，电气属性，和管脚号等。 1. 我们首先选择9列数据，然后选择拷贝（Crtl +C）； 2.打开原理图库编辑器，新建一个元器件； 3.点击右下脚SCH 菜单，选择打开SCHLIBlist； 4.在SCHLIBlist窗口中，点击鼠标右键选择 Switch to Edit mode； 5.在SCHLIBlist窗口中，点击鼠标右键选择 Smart Grid Insert；
