飞思卡尔8位单片机MC9S0818程序射频读写芯片MFRC500寄存器(436-438).doc

资源描述

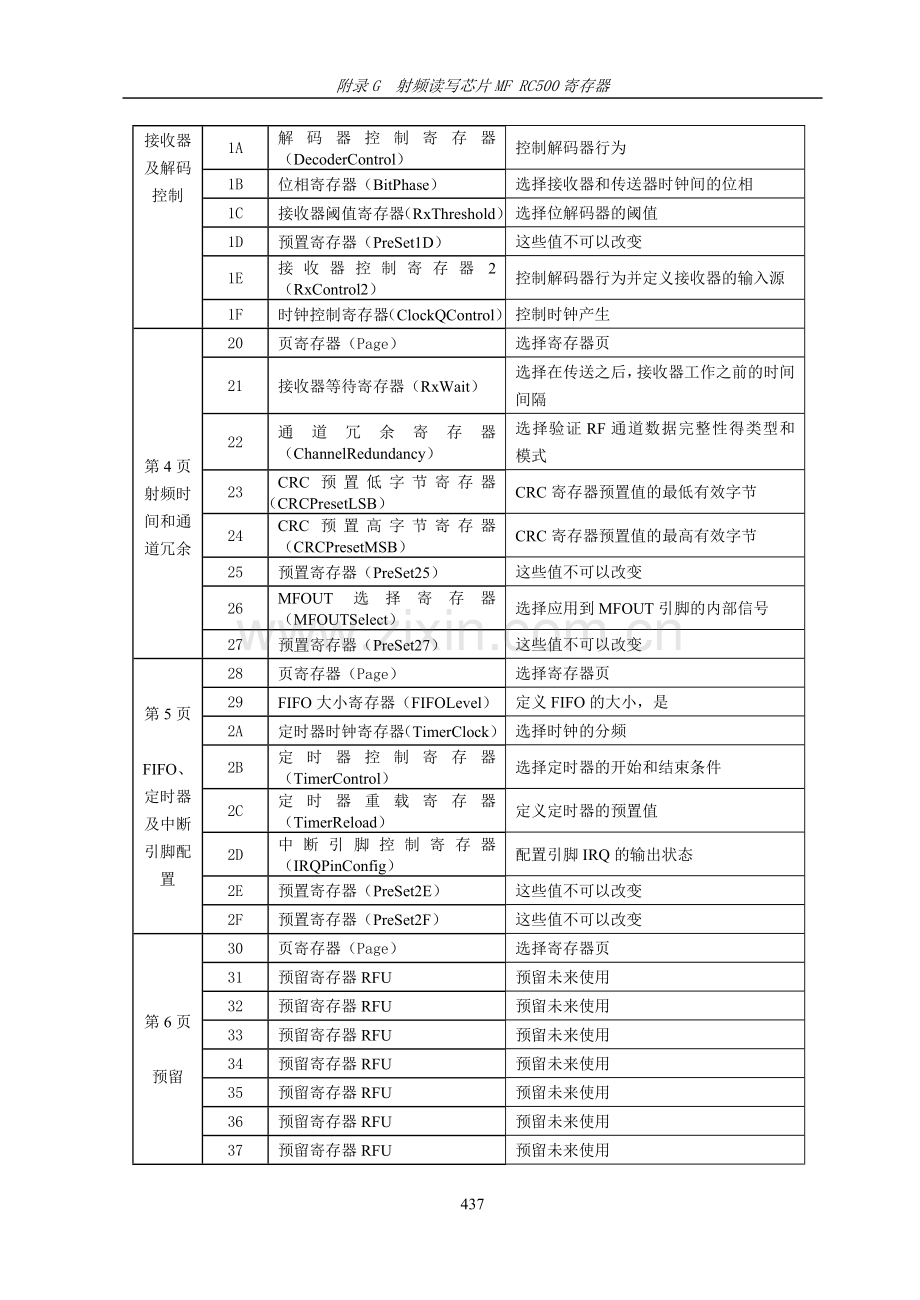

附录G 射频读写芯片MF RC500寄存器附录G 射频读写芯片MF RC500寄存器 MF RC500寄存器表页地址（16进制）寄存器名功能第0页命令和状态 0 页寄存器（Page）选择寄存器页 1 命令寄存器（Command）开始（停止）命令的执行 2 FIFO数据寄存器（FIFOData） 64字节FIFO的输入输出 3 主状态寄存器（PrimaryStatus）接收器/传送器/FIFO的状态标志 4 FIFO长度寄存器（FIFOLength） FIFO中存储数据的字节数 5 第二状态寄存器（SecondaryStarus）不同的状态标志 6 中断允许寄存器（InterruptEn）使能请求中断传送的控制位 7 中断请求寄存器（InterruptRq）中断请求标志第1页控制和状态 8 页寄存器（Page）选择寄存器页 9 控制寄存器（Control）不同的控制标志，例如：定时、功耗等 A 错误标志寄存器（ErroFlag）显示最后一次执行的命令的错误状态的标志 B 冲突位置寄存器（CollPos）在RF接口检测到的第一个冲突位的位置 C 定时器值寄存器（TimerValue）定时器的实际值 D CRC低字节寄存器（CRCResultLSB） CRC协处理器寄存器的最低有效字节 E CRC高字节寄存器（CRCResultMSB） CRC协处理器寄存器的最高有效字节 F 位封装寄存器BitFramingI 调整位定向帧第2页传送器和编码控制 10 页寄存器（Page）选择寄存器页 11 传送器控制寄存器TxControl 控制天线驱动引脚Tx1、Tx2的逻辑行为 12 电导寄存器（CWConductance）选择天线驱动引脚Tx1、Tx2的电导 13 预置寄存器（PreSet13）这些值不可以改变 14 预置寄存器（PreSet14）这些值不可以改变 15 脉冲宽度寄存器（ModWidth）选择调制脉冲的宽度 16 预置寄存器（PreSet16）这些值不可以改变 17 预置寄存器（PreSet17）这些值不可以改变第3页接收器及解码控制 18 页寄存器（Page）选择寄存器页 19 接收器控制寄存器（RxControl1）控制接收器行为 1A 解码器控制寄存器（DecoderControl）控制解码器行为 1B 位相寄存器（BitPhase）选择接收器和传送器时钟间的位相 1C 接收器阈值寄存器（RxThreshold）选择位解码器的阈值 1D 预置寄存器（PreSet1D）这些值不可以改变 1E 接收器控制寄存器2（RxControl2）控制解码器行为并定义接收器的输入源 1F 时钟控制寄存器（ClockQControl）控制时钟产生第4页射频时间和通道冗余 20 页寄存器（Page）选择寄存器页 21 接收器等待寄存器（RxWait）选择在传送之后，接收器工作之前的时间间隔 22 通道冗余寄存器（ChannelRedundancy）选择验证RF通道数据完整性得类型和模式 23 CRC预置低字节寄存器（CRCPresetLSB） CRC寄存器预置值的最低有效字节 24 CRC预置高字节寄存器（CRCPresetMSB） CRC寄存器预置值的最高有效字节 25 预置寄存器（PreSet25）这些值不可以改变 26 MFOUT选择寄存器（MFOUTSelect）选择应用到MFOUT引脚的内部信号 27 预置寄存器（PreSet27）这些值不可以改变第5页 FIFO、定时器及中断引脚配置 28 页寄存器（Page）选择寄存器页 29 FIFO大小寄存器（FIFOLevel）定义FIFO的大小，是 2A 定时器时钟寄存器（TimerClock）选择时钟的分频 2B 定时器控制寄存器（TimerControl）选择定时器的开始和结束条件 2C 定时器重载寄存器（TimerReload）定义定时器的预置值 2D 中断引脚控制寄存器（IRQPinConfig）配置引脚IRQ的输出状态 2E 预置寄存器（PreSet2E）这些值不可以改变 2F 预置寄存器（PreSet2F）这些值不可以改变第6页预留 30 页寄存器（Page）选择寄存器页 31 预留寄存器RFU 预留未来使用 32 预留寄存器RFU 预留未来使用 33 预留寄存器RFU 预留未来使用 34 预留寄存器RFU 预留未来使用 35 预留寄存器RFU 预留未来使用 36 预留寄存器RFU 预留未来使用 37 预留寄存器RFU 预留未来使用第7页测试控制 38 页寄存器（Page）选择寄存器页 39 预留寄存器RFU 预留未来使用 3A 选择模拟测试寄存器（TestAnaSelect）选择模拟测试模式 3B 预留寄存器RFU 预留未来使用 3C 预留寄存器RFU 预留未来使用 3D 选择数字测试寄存器（TestDigiSelect）选择数字测试模式 3E 预留寄存器RFU 预留未来使用 3F 预留寄存器RFU 预留未来使用 438
