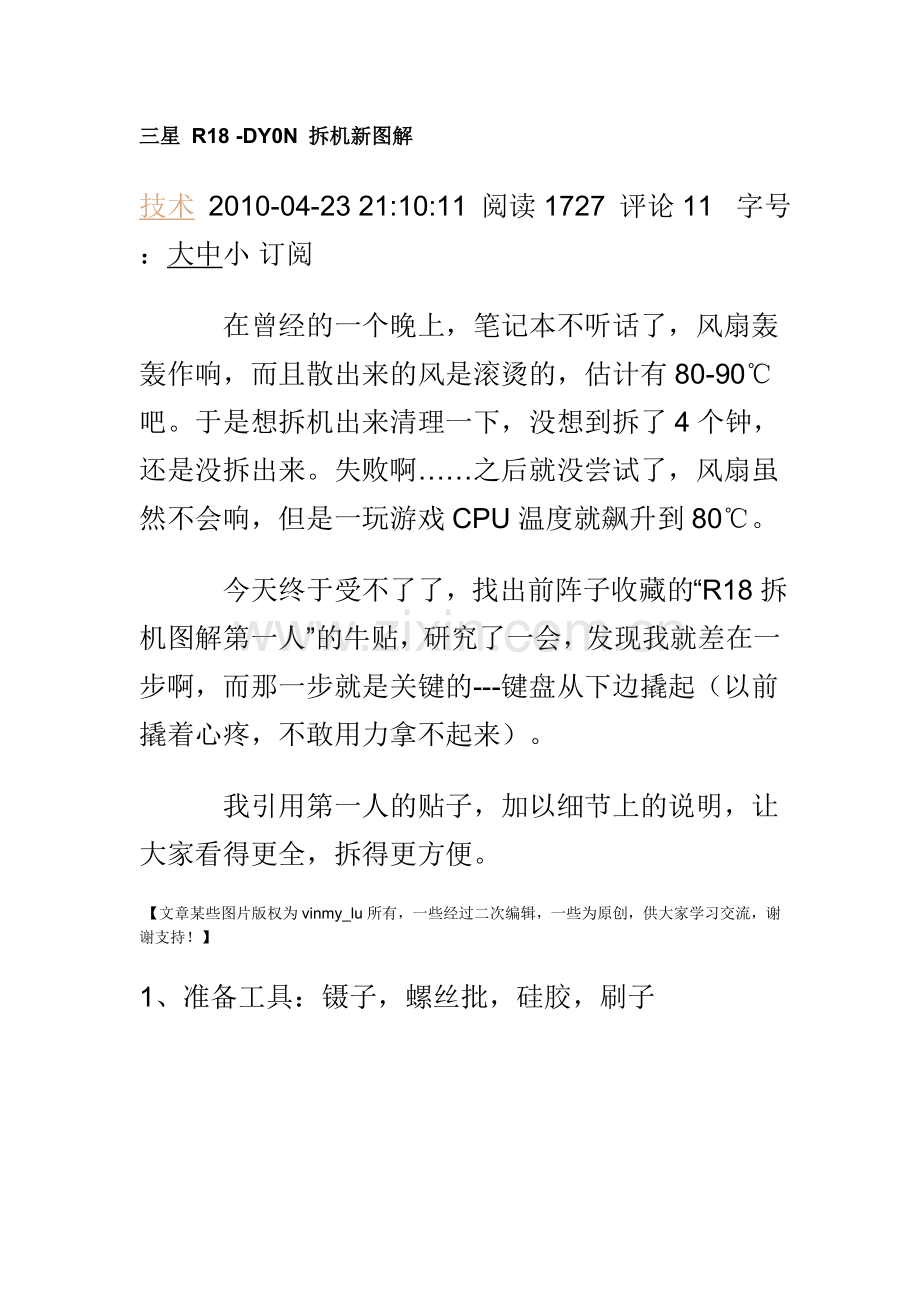

三星 R18 -DY0N 拆机新图解
技术 2010-04-23 21:10:11 阅读1727 评论11 字号：大中小 订阅
在曾经的一个晚上，笔记本不听话了，风扇轰轰作响，而且散出来的风是滚烫的，估计有80-90℃吧。于是想拆机出来清理一下，没想到拆了4个钟，还是没拆出来。失败啊……之后就没尝试了，风扇虽然不会响，但是一玩游戏CPU温度就飙升到80℃。
今天终于受不了了，找出前阵子收藏的“R18拆机图解第一人”的牛贴，研究了一会，发现我就差在一步啊，而那一步就是关键的---键盘从下边撬起（以前撬着心疼，不敢用力拿不起来）。
我引用第一人的贴子，加以细节上的说明，让大家看得更全，拆得更方便。
【文章某些图片版权为vinmy_lu所有，一些经过二次编辑，一些为原创，供大家学习交流，谢谢支持！】
1、准备工具：镊子，螺丝批，硅胶，刷子
2、把电池取下，卸下所有螺丝（最好按位置摆放好），有两颗螺丝只有在取下光驱后才能看到！
注：硬盘外盖可能会因为胶垫融化粘住，稍用力向上提后，再向外拉。
3、光驱向外推；内存按下两边的固定卡子；硬盘稍用力向左推出；
4、取下光驱后看见两颗螺丝，也要卸下来。
5、背面：用手拿住显示器信号线，向上提并左右旋转即可拿出。
6、先解开三个卡住的地方，然后拿住键盘轻轻往下拉出键盘！
注：键盘下有排线，一定要小心操作，切忌心急，以免扯断排线！
排线的取出方法下面会介绍！
7、为了方便下一步，将这个地方撬开或用手掰开就行，左右两边都要。
8、上面撬开后，卸下螺丝后就可取出前面那块带有电源按键的挡板。
中间拆线部分往下看。
9、键盘排线；抬起黑色的横杆，向后轻拉出排线。
10、同上步一样，向上抬起固定横杆，轻拉出排线。
11、将显示器的天线拉出来（刚从后面松开的，记得吧），并从凹槽里完全取出，装回去时就塞回去。
12、左右两边各有一颗螺丝，左边还有一个排线接口。往下看。
13、（开始卸显示器了）卸下螺丝；拿住黑布往上提，即可拿出排线。
相同，卸下右边的螺丝。
14、拿下显示器，放好，可不要随便丢，否则一不小心弄坏就亏大了！
15、现在的R18轻了很多，拿手里像玩具一样没什么感觉。接下来取下正面的盖子吧，
16、从旁边打开，慢慢地按顺序掰开。
17、卸下周围的4颗螺丝，中间的排线接口比较难弄，慢慢取！
18、向上提起后向屏幕右侧拉出。
19、提起后向旁侧拉出。
20、卸下显示芯片散热垫上的两颗螺丝，CPU风扇上的4颗螺丝，另下端中间有排线接口。
21、排线接口，CPU散热器那个脏啊……无语。。
22、拿住接口后部分，左右轻摇出。
23、4颗假的螺丝（塑胶套着的），只有右下端的一颗为螺丝。
24、卸下螺丝后，其他的在旁边用螺丝批轻轻撬开。
25、卸下CPU散热片上的4颗螺丝，（不要一颗一颗的卸，最好四颗全松后，才完全卸载）
26、不推荐拿下CPU，以免清洁时灰尘掉进针孔里，导致接触不良，况且CPU插槽里不会脏的。
所以没必要取下CPU，如果你确实想拿下来，要用一字螺丝批小转一下插槽上面的小螺丝，
才能解锁CPU。
27、大清洁开始！动作要小，冬天要小心静电！只后组装时要换新的硅胶，
在显示芯片和CPU芯片都要上新硅胶。不要涂太多，均匀即可！
28、R18全家福
--------------------------------------------------------------------------------------------------------------
到此全部工作完成，经过这一番清理后，机子从原来玩CS飙升到80℃的情况降到最高62℃左右。
近20℃的降温！效果真是不错，太爽了！！...R23-plus的拆机也差不多吧。应该通用。
祝大家拆机成功，本本凉爽一夏！
最后感谢vinmy_lu的R18拆机第一人文章的启蒙
