附件17 常用道岔技术参数及检查方法

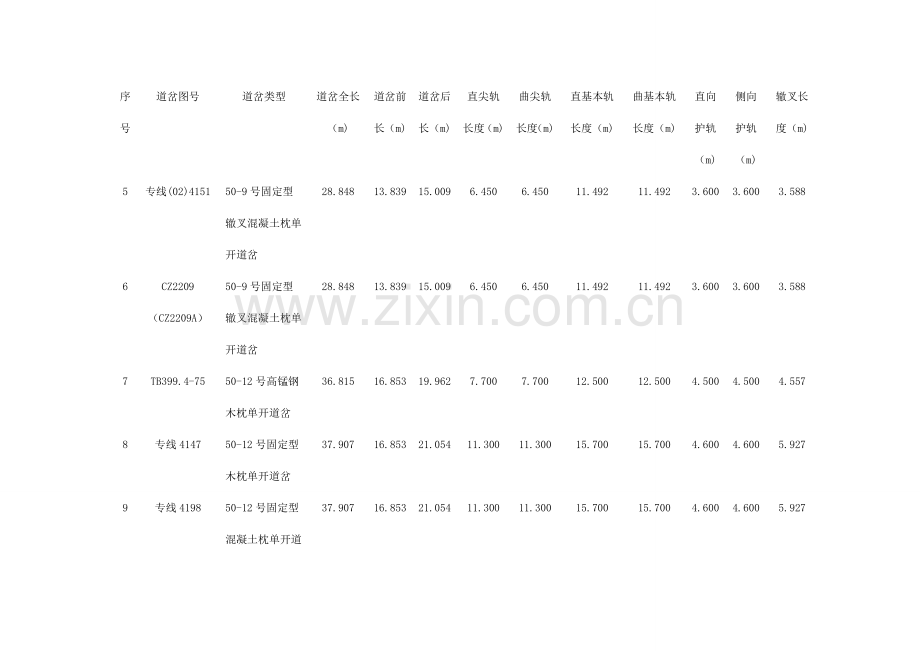

普速线路常用单开道岔基本参数
序号
道岔图号
道岔类型
道岔全长（m)
道岔前长（m)
道岔后长（m)
直尖轨长度（m)
曲尖轨长度（m)
直基本轨长度（m)
曲基本轨长度（m)
直向护轨（m)
侧向护轨（m)
辙叉长度（m)
1
TB399.1-75
43-9号高锰钢木枕单开道岔
28.848
13.839
15.009
6.250
6.250
12.500
12.500
3.900
3.900
3.588
2
TB399.2-75
43-12号高锰钢木枕单开道岔
36.815
16.853
19.962
7.700
7.700
12.500
12.500
4.500
1.500
4.557
3
专线4141
50-9号固定型木枕单开道岔
28.848
13.839
15.009
6.450
6.450
11.200
11.200
3.600
3.600
3.588
4
TB399.3-75
50-9号高锰钢木枕单开道岔
28.848
13.839
15.009
6.250
6.250
12.500
12.500
3.900
3.900
3.588
5
专线(02)4151
50-9号固定型辙叉混凝土枕单开道岔
28.848
13.839
15.009
6.450
6.450
11.492
11.492
3.600
3.600
3.588
6
CZ2209
（CZ2209A）
50-9号固定型辙叉混凝土枕单开道岔
28.848
13.839
15.009
6.450
6.450
11.492
11.492
3.600
3.600
3.588
7
TB399.4-75
50-12号高锰钢木枕单开道岔
36.815
16.853
19.962
7.700
7.700
12.500
12.500
4.500
4.500
4.557
8
专线4147
50-12号固定型木枕单开道岔
37.907
16.853
21.054
11.300
11.300
15.700
15.700
4.600
4.600
5.927
9
专线4198
50-12号固定型混凝土枕单开道岔
37.907
16.853
21.054
11.300
11.300
15.700
15.700
4.600
4.600
5.927
10
专线4257
50-12号固定型混凝土枕单开道岔
37.907
16.853
21.054
13.080
13.080
16.292
16.292
6.900
5.100
5.992
11
铁联线051
60-9号固定型混凝土枕单开道岔
29.740
14.015
15.725
13.456
13.465
16.432
16.442
5.370
3.800
直4.292
曲4.318
12
SC390
（CZ577）
60-9号固定型混凝土枕单开道岔
29.569
13.839
15.730
12.400
12.400
15.042
15.042
5.400
3.800
4.311
13
专线4190
60-12号固定型木枕单开道岔
37.907
16.853
21.054
11.300
11.300
15.700
15.700
5.100
5.100
5.927
14
专线4128
60-12号固定型木枕单开道岔
37.907
16.853
21.054
11.300
11.300
15.700
15.700
4.600
4.600
5.927
15
专线4249
(专线4228)
60-12号固定型混凝土枕单开道岔
37.800
16.592
21.208
12.400
12.400
16.792
16.792
6.900
4.800
5.992
16
SC330
（CZ560）
60-12号固定型混凝土枕单开道岔
37.907
16.853
21.054
12.480
12.480
15.700
15.700
6.900
5.210
5.992
17
铁联线004
(铁联线020)
60-12号固定型混凝土枕单开道岔
37.800
16.592
21.208
13.880
13.880
16.792
16.792
6.900
4.800
5.992
18
CZ2516
60-12号可动心轨混凝土枕单开道岔
43.200
16.592
26.608
13.600
13.600
16.792
16.792

5.400
13.792
19
SC325
60-12号可动心轨混凝土枕单开道岔
43.200
16.592
26.608
14.200
14.200
16.192
16.192

6.600
13.192
20
GLC(08)01
（GLC(06)01）
60-12号可动心轨混凝土枕单开道岔
43.200
16.592
26.608
14.250
14.250
18.592
18.592

5.600
13.792
21
专线4223A
60-18号可动心轨混凝土枕单开道岔
60.000
22.744
37.256
15.680
15.680
19.192
19.192

6.600
17.392
22
GLC(07)02
60-18号可动心轨混凝土枕单开道岔
69.000
31.729
37.271
21.540
21.540
24.592
24.592

7.500
20.992
23
GLC(08)06
60-30号可动心轨混凝土枕单开道岔
102.000
42.301
59.699
29.840
29.840
31.792
31.792

24.596
24
专线4261
60-30号可动心轨混凝土枕单开道岔
102.400
42.701
59.699
27.980
27.980
31.592
31.592

24.592

普速线路道岔框架尺寸及尖（心）轨降低值表
序号
种类
道岔类型
道岔图号
尖轨尖端降低值(mm)
直尖轨轨头各断面宽度(mm)
距离直尖轨尖端距离(m)
直尖轨降低值
(mm)
两基本轨作用边之间的距离(mm)
心轨实际尖端宽度(mm)
心轨实际尖端降低值(mm)
心轨轨头各断面宽度(mm)
距离心轨实际尖端距离(m)
心轨降低值(mm)
基本轨与翼轨作用边之间的距离
(mm)
备注
1
43单开道岔
43-9号木枕单开道岔
TB399-75
29
0
0
29
1450

5
0.217
20
1455

20
0.868
8
1469

50
2.17
5
1497

70
3.038
3
1515

2
43-12号木枕单开道岔
TB399-75
29
0
0
29
1445

5
0.267
20
1450

20
1.069
8
1463

50
2.673
5
1492

70
3.742
3
1512

3
50单开道岔
50-9号木枕单开道岔
TB399-75
29
0
0
29
1450

5
0.217
20
1455

20
0.868
8
1469

50
2.17
5
1497

70
3.038
3
1515

4
50-12号木枕单开道岔
TB399-75
29
0
0
29
1445

5
0.267
20
1450

20
1.069
8
1463

50
2.673
5
1492

70
3.742
3
1512

5
50-9号固定型辙叉混凝土枕单开道岔
专线(02)4151
23
0
0
23
1450

同专线4141
5
0.21
14
1455

20
0.839
3
1469

50
2.097
0
1497

70
2.937
0
1515

6
50-9混凝土92改单开道岔
CZ2209
23
0
0
23
1450

5
0.210
14
1455

20
0.839
3
1469

50
2.097
0
1496

70
2.937
0
1515

7
50-12号固定型辙叉、混凝土枕单开道岔
专线4198
23
0
0
23
1437

同专线4147
5
0.426
18
1442

20
1.702
4
1456

50
4.256
0
1486

70
5.958
0
1505

8
50-12号固定型辙叉、混凝土枕单开道岔
专线4257
23
0
0
23
1435

5
0.399
14
1440

20
1.596
3
1455

50
3.39
0
1485

70
5.587
0
1505

9
60单开道岔
60-9号高锰钢整铸辙叉混凝土枕单开道岔
SC390C
CZ577
23
0
0
23
1435

5
0.3255
14
1440

20
1.302
3
1455

50
3.255
0
1485

71
4.622
0
1506

10
60-12号固定型木枕单开道岔
专线4190
23
0
0
23
1437

同专线4128
5
0.423
18
1440

20
1.693
4
1455

50
4.233
0
1485

71
6.011
0
1506

11
60-12号固定型辙叉混凝土枕单开道岔
铁联线004
23
0
0
23
1435

5
0.434
15
1440

20
1.734
4
1455

50
4.335
0
1485

71
6.156
0
1506

12
60-9号固定型辙叉混凝土枕单开道岔
铁联线051
23
0
0
23
1435

3
0.1945
14
1440

20
1.2968
6
1455

50
3.2432
0
1485

71
4.6036
0
1506

13
60-12号高锰钢整铸辙叉混凝土枕单开道岔
SC330
CZ560
23
0
0
23
1437

5
0.397
14
1441.9

20
1.589
3
1456.4

50
3.972
0
1485.6

71
5.641
0
1506

14
60-12号固定型砼枕单开道岔
专线4249
23
0
0
23
1435

同专线4228
5
0.330
15
1440

20
1.319
3
1455

50
3.297
0
1485

71
4.681
0
1506

15
60-12号可动心轨砼枕单开道岔
专线4274
23
0
0
23
1435
3.14
23
3.14
0
23
1438.14

5
0.414
14
1440
20
0.269
4
1455
20
1.656
4
1455
50
0.747
0
1485
50
4.141
0
1485
71
1.082
0
1506
71
5.880
0
1506

16
60-12号砼枕可动心轨单开道岔
CZ2516
23
0
0.000
23
1435
3.1
23
3.1
0
23
1438.1

5
0.415
15
1440
20
0.272
5.5
1455
20
1.657
5
1455
50
0.7557
2.3
1485
50
4.141
0
1485
71
1.093
0
1506
71
5.881
0
1506

17
60-12号可动心轨砼枕单开道岔
SC325
23
0
0
23
1435
3.27
23
3.27
0
23
1438.27

5
0.432
12.8
1440
20
0.256
5.5
1455
20
1.726
4
1455
50
0.714
2.3
1485
50
4.315
0
1485
71
1.0354
0
1506
71
6.127
0
1506

18
60-18号可动心轨砼枕单开道岔
专线4223A
23
0
0
23
1435
2.2
23
2.2
0
23
1437.2

5
0.671
14
1440
20
0.407
5
1455
20
2.682
3
1455
50
1.093
0
1485
50
5.960
0
1485
71
1.573
0
1506
71
7.673
0
1506

19
60-18号可动心轨砼枕单开道岔
GLC(07)02
23
0
0
23
1435
1.6
23
1.6
0
23
1436.6

5
0.964
14
1440
20
0.559
5
1455

20
3.852
4
1455
50
1.454
0
1485
50
8.5980
0
1485
71
2.0683
0
1506.0
71
10.847
0
1506

20
60-12号可动心轨砼枕单开道岔
GLC(08)01
23
0
0
23
1435
3.2
23
3.2
0
23
1438.2
同GLC(06)01
5
0.426
15
1440
20
0.275
5
1455
20
1.706
4
1455
40
0.59
1.7
1475
50
4.265
0
1485
49.9
0.747
0
1484.9
71
6.057
0
1506
71
1.9414
0
1506.0
21
60-30号可动心轨砼枕单开道岔
专线4261
23
0
0
23
1435
1.5
23
1.5
0
23
1436.5

5
1.143
14
1440
20
0.748
5
1455
20
4.570
3
1455
60
2.335
0
1495
50
10.523
0
1485
71
2.765
0
1506
71
13.671
0
1506

22
60-30号可动心轨砼枕单开道岔
GLC(08)06
23
0
0
23
1435
1.38
23
1.38
0
23
1436.38

5
1.096
14
1440
20
0.8019
4
1455
20
4.382
4
1455
50
2.0732
0
1485
50
10.656
0
1485
72.2
8.665
0
1507.2
72.2
14.215
0
1507.2

普速线路道岔支距值表
木枕43kg/m钢轨9号单开道岔（图号：TB399-75）
横距（m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
14.00
15.793

支距(mm)
144
201
281
382
506
652
820
1011
1201

木枕43kg/m钢轨12号单开道岔（图号：TB399-75）
横距（m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
14.00
16.00
18.00
20.00
21.28

支距(mm)
144
188
243
311
390
483
587
703
831
972
1125
1229

木枕50kg/m钢轨9号单开道岔（图号：专线4141）
横距（m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
14.00
15.65

支距(mm)
154
212
293
397
522
670
840
1032
1208

木枕50kg/m钢轨9号单开道岔（图号：TB399-75）
横距（m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
14.00
15.793

支距(mm)
144
201
281
382
506
652
820
1011
1201

砼枕50kg/m钢轨9号单开道岔（图号：专线(02)4151）
横距（m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
14.00
15.65

支距(mm)
154
213
294
397
522
670
840
1032
1208

砼枕50kg/m钢轨9号单开道岔(图号：CZ2209/CZ2209A)
横距（m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
14.00
15.65

支距(mm)
154
213
294
397
522
670
840
1032
1208

木枕50kg/m钢轨12号单开道岔（图号：TB399-75）
横距（m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
14.00
16.00
18.00
20.00
21.28

支距(mm)
144
188
243
311
390
483
587
703
831
972
1125
1229

木枕50kg/m钢轨12号单开道岔（图号：专线4147）
横距（m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
14.00
16.00
17.416

支距(mm)
207
280
364
459
566
685
814
956
1108
1223

砼枕50kg/m钢轨12号单开道岔（图号：专线4198）
横距（m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
14.00
16.00
17.416

支距(mm)
207
280
364
459
566
685
814
956
1108
1223

砼枕50kg/m钢轨12号单开道岔(图号：专线4257)
横距(m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
14.00
15.27

支距(mm)
286
371
467
575
694
824
966
1120
1223

砼枕60kg/m钢轨9号单开道岔(图号：铁联线051)
横距(m)
0.00
2.00
4.00
6.00
8.00
8.35

支距(mm)
449.90
594.00
759.40
946.00
1153.80
1192.20

砼枕60kg/m钢轨9号单开道岔(图号：CZ577/SC390)
横距(m)
0.00
2.00
4.00
6.00
8.00
9.59

支距(mm)
374
505
657
831
1025
1195

木枕60kg/m钢轨9号单开道岔(图号：专线4190/专线4128)
横距(m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
14.00
16.00
17.416

支距(mm)
207
280
364
459
566
685
814
956
1108
1223

砼枕60kg/m钢轨12号单开道岔（图号：铁联线004/铁联线020）
横距（m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
14.00
14.36

支距(mm)
311
401
502
615
739
875
1023
1181
1121

砼枕60kg/m钢轨12号单开道岔（图号：SC330）
横距（m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
14.00
15.87

支距(mm)
263
344
437
541
657
784
923
1073
1223

砼枕60kg/m钢轨12号单开道岔（图号：专线4249/专线4228）
横距（m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
14.00
14.37

支距(mm)
311
401
502
615
739
875
1022
1181
1211

砼枕60kg/m钢轨12号单开道岔(图号：GLC(08)01/GLC(06)01）
横距(m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
13.22

支距(mm)
299.00
383.80
480.10
587.80
707.00
837.60
979.80
1072.40

砼枕60kg/m钢轨12号单开道岔(图号：SC325）
横距(m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
14.00
15.23

支距(mm)
298
383
479
587
706
837
980
1133
1234

砼枕60kg/m钢轨12号单开道岔(图号：CZ2516）
横距(m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
14.00
14.36

支距(mm)
311
401
502
615
739
875
1023
1181
1211

砼枕60kg/m钢轨12号单开道岔(图号：专线4274）
横距(m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
14.00
15.13

支距(mm)
291
377
474
583
702
834
977
1131
1223

砼枕60kg/m钢轨18号单开道岔（图号：专线4223A）
横距（m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
14.00
16.00
18.00
20.00
22.00
24.00
支距(mm)
217
267
321
380
444
513
587
666
750
840
934
1033
1137
横距（m)
25.76

支距(mm)
1233

砼枕60kg/m钢轨18号单开道岔(图号：GLC(07)02)
横距(m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
14.00
16.00
18.00
20.00
22.00
24.00
支距(mm)
231.60
273.50
318.90
367.90
420.60
477.00
536.90
600.60
667.80
738.70
813.20
891.40
973.20
横距(m)
26.00
28.00
30.00

支距(mm)
1058.70
1147.80
1240.50

砼枕60kg/m钢轨30号单开道岔(图号：专线4261)
横距（m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
14.00
16.00
18.00
20.00
22.00
24.00
支距(mm)
213
238
266
295
325
357
390
425
461
498
538
578
620
横距（m)
26.00
28.00
30.00
32.00
34.00
36.00
38.00
40.00
42.00
44.00
46.00
48.00
50.00
支距(mm)
664
709
755
804
853
904
957
1011
1066
1123
1181
1242
1303
砼枕60kg/m钢轨30号单开道岔（图号：GLC(08)06）
横距(m)
0.00
2.00
4.00
6.00
8.00
10.00
12.00
14.00
16.00
18.00
20.00
22.00
24.00
支距(mm)
225.10
251.20
278.70
307.80
338.40
370.40
403.90
438.90
475.30
513.30
552.70
593.60
636.00
横距(m)
26.00
28.00
30.00
32.00
34.00
36.00
38.00
40.00
42.00
44.00
46.00
48.00

支距(mm)
679.90
725.30
772.10
820.50
870.30
921.60
974.30
1028.6
1084.3
1141.6
1200.3
1260.5

注：横距为距离尖轨跟端距离

常用道岔静态检查方法及位置

一、普通9号（含AT9号）、12号道岔的检查
（一）轨距检查位置及标准
普通9号（含AT9号）、12号道岔轨距检查位置及标准
顺
号
检查部位
轨距标准（mm）
说明
9号道岔
12号道岔
1
前顺坡终点
1435
1435
检查位置：基本轨接头
2
尖轨尖端
1450
1445

3
尖轨中
1444
1442

4
尖轨跟端（直）
1439
1439

5
尖轨跟端（曲）
1439
1439

6
导曲线部分前（直）
1435
1435
检查位置：距离尖轨跟端1.5m处
7
导曲线部分前（曲）
1450
1445
检查位置：距离尖轨跟端3m处
8
导曲线部分中（直）
1435
1435
检查位置：曲股接头处
9
导曲线部分中（曲）
1450
1445
检查位置：曲股接头处
10
导曲线部分后（直）
1435
1435
检查位置：从最后一个支距点向前量4m处
11
导曲线部分后（曲）
1450
1445
检查位置：从最后一个支距点向前量4m处
12
叉心前（直）
1435
1435

13
叉心前（曲）
1435
1435

14
叉心中（直）
1435
1435
检查位置：叉心宽10—40mm处，同时检
查查照间隔、护背距离
15
叉心中（曲）
1435
1435
检查位置：叉心宽10—40mm处，同时检
查查照间隔、护背距离
16
叉心后（直）
1435
1435

17
叉心后（曲）
1435
1435
