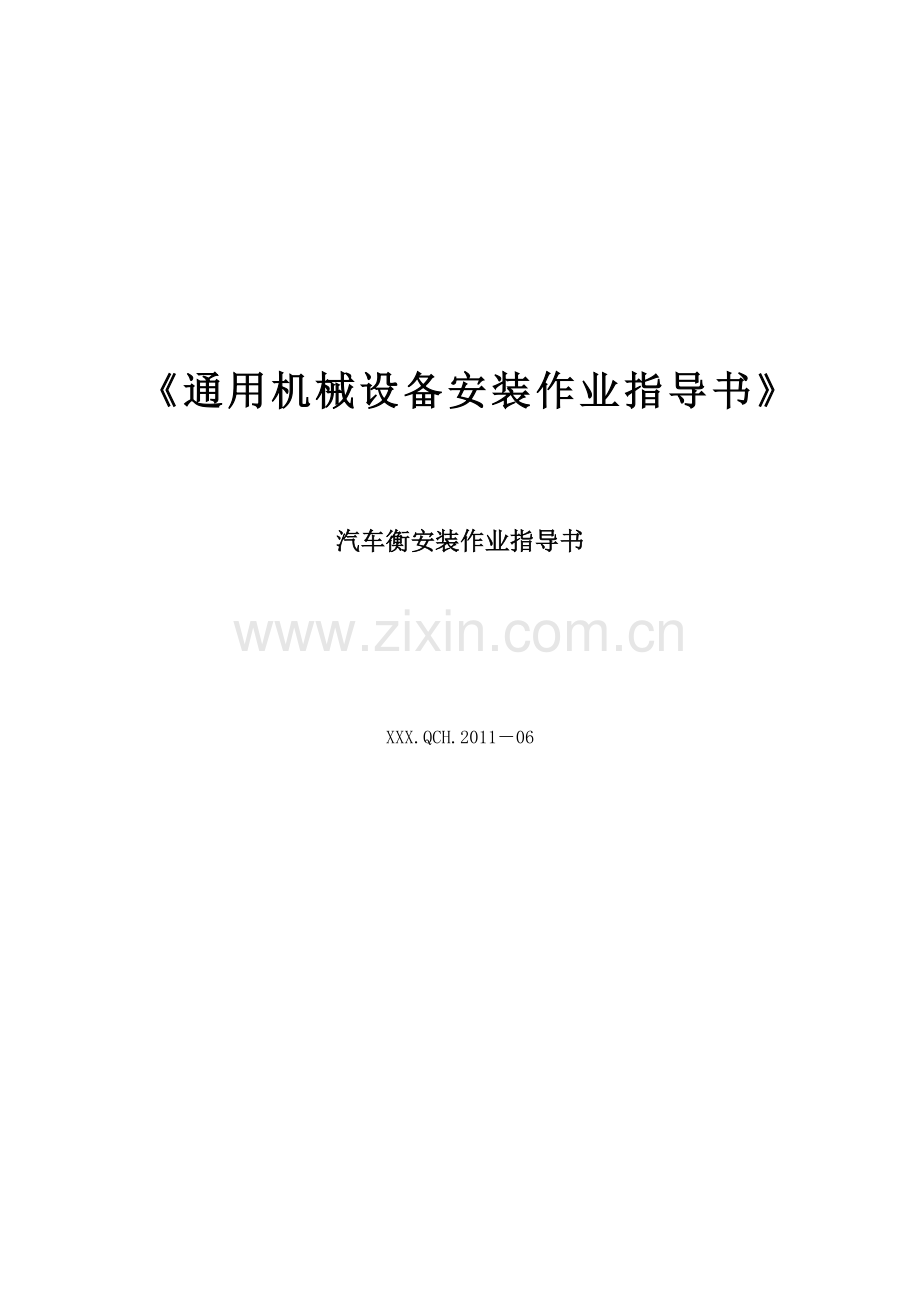

《通用机械设备安装作业指导书》

汽车衡安装作业指导书

XXX.QCH.2011－06

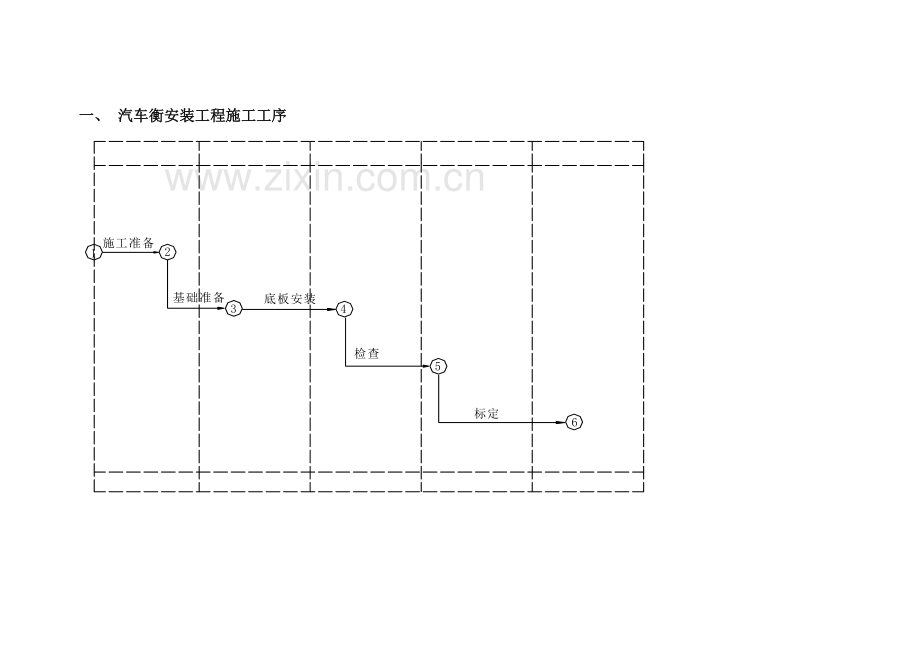

一、 汽车衡安装工程施工工序

二、 质量控制计划
施工过程控制项目
检查内容
工序号
名称
检验类型
检验类别
控制类型
文件类型
文件名称
1.1
图纸自审/会审

图纸自审/会审记录
1.2
施工交底

施工交底记录
1.3
设备验收

2

R
开箱检验记录XXX.QCH--TY—003
1.4
基础验收
DIM
2
P
N
保存土建施工的检验报告
2.3
砂墩制作
MT
1
B

强度试验报告
3.2
底板安装
DIM
2
E
N
CBMI-JX-DB-001
4.1
校称

P
R
校称报告
检验类型
DIM—尺寸检查 MT—样品机械实验
文件类型
N—检验记录 R—送检报告
控制类型
E—保证项目 B—基本项目 P—允许偏差项目
检验类型
1—自检 2—会检

三、 施工过程控制规范
1. 施工准备
序号
工作内容
检查项目
技术要求
操作要领
检测器具
1.1
图纸自审/会审

执行体系文件XXX.QCH.03.07

1.2
施工交底

执行体系文件XXX.QCH.03.09

1.3
基础验收

执行《基础验收》

1.4
设备验收

执行《设备检查及验收》

2. 划线及基础准备
序号
工作内容
检查项目
技术要求
操作要领
检测器具
2.1
基础划线

2.1.1
纵向中心线
纵向中心线偏差
|C1-C2|≤1.5 mm
|C3-C2|≤1.5 mm
根据预埋地脚螺栓的中心,确定其纵向中心线,兼顾各预埋点的中心,同时划出支撑点的纵向线
直尺、墨线、钢盘尺
2.1.2
横向中心线
横向中心线偏差
≤1.5mm
|B1-B2|≤1.5 mm
|A1-A2|≤1.5 mm
|L1-L2|≤3 mm
|L3-L4|≤3 mm
根据预埋地脚螺栓的中心,确定其纵向中心线,兼顾各预埋点的中心,同时划出支撑点的横向线

直尺、墨线、钢盘尺
2.2
设立标高基准点
标高偏差
≤±3mm
根据厂区基准点测定，并兼顾水泥基础的实际标高

2.3
砂墩制作

≤1mm
执行《砂墩布置和制作》

3.底板安装及找正
序号
工作内容
检查项目
技术要求
操 作 要 领
检测器具
3.1
底板划线
纵横中心线
≤1mm/m
以两端支承点确定纵横向中心，作上标记

3.2
底板吊装

须在砂墩强度达到70％后进行，吊装时只须初步定位

3.3

底板精找

标高△
中心线
膨胀间隙

≤1mm
≤±1.5mm
2~3mm

用千斤顶将底板顶起，通过增减薄垫片来调整标高
标高调整完毕后，再对中心进行调整
调整两端顶丝，保证其膨胀量

水准仪
钢板尺

4.校称
序号
工作内容
检查项目
技术要求
操 作 要 领
检测器具
4.1
检查
膨胀量
2~3mm
重新检查两端膨胀间隙

4.2
标定
校称
符合计量局要求

0.5级的标准码

设备安装检查记录
XXX.QCH—DB--001
单位工程名称

工程编号

设备名称
地磅
分项(工序)名称
地磅底板安装
检测类别
会检
检测日期

检测内容：底板的标高、中心线重合度、膨胀量

检测项目
误差范围
检测内容
标高
△≤1mm
1
2
3
4
5
6

中心
重合度
纵向
≤1.5mm
a
b
c
d

横向
2
5

膨胀量
2mm
1
3
4
6

其它

备注

施工单位：

年 月 日
监理工程师（业主现场代表）：

年 月 日
