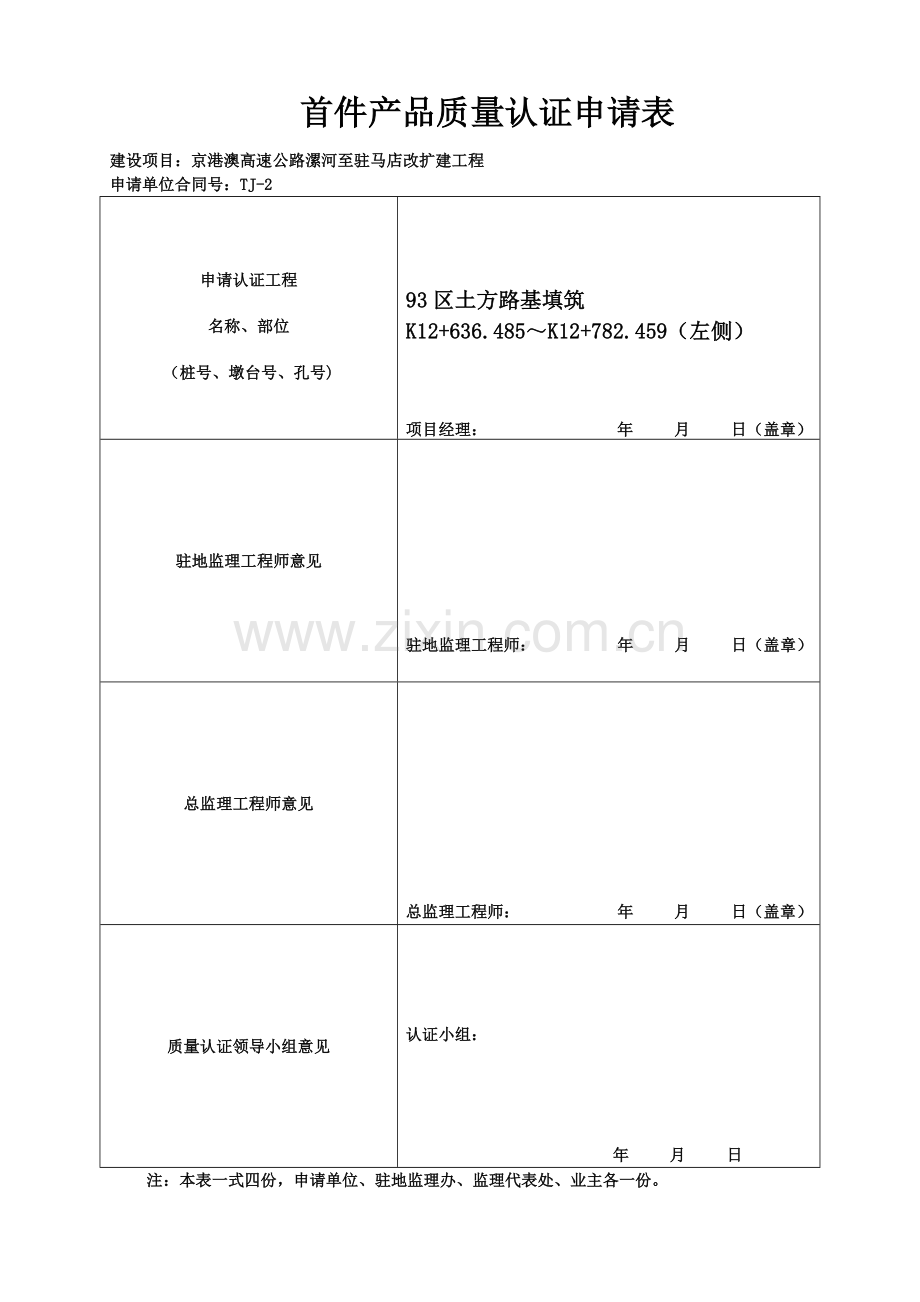

首件产品质量认证申请表.docx

首件产品质量认证申请表
建设项目：京港澳高速公路漯河至驻马店改扩建工程
申请单位合同号：TJ-2
申请认证工程
名称、部位
（桩号、墩台号、孔号)

93区土方路基填筑
K12+636.485～K12+782.459（左侧）

项目经理： 年 月 日（盖章）
驻地监理工程师意见

驻地监理工程师： 年 月 日（盖章）
总监理工程师意见

总监理工程师： 年 月 日（盖章）
质量认证领导小组意见

认证小组：

年 月 日
注：本表一式四份，申请单位、驻地监理办、监理代表处、业主各一份。

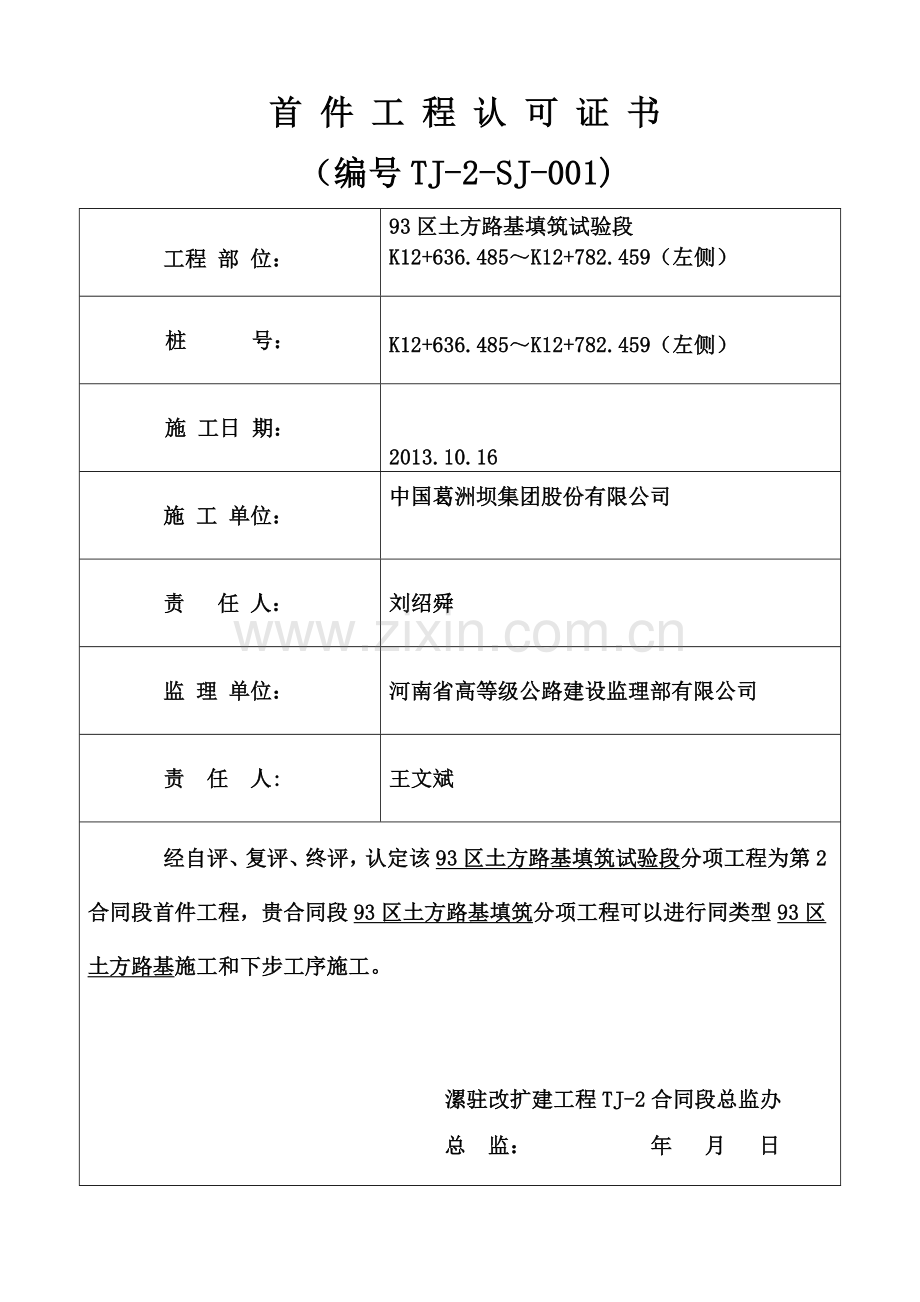

首 件 工 程 认 可 证 书
（编号TJ-2-SJ-001)
工程 部 位：
93区土方路基填筑试验段
K12+636.485～K12+782.459（左侧）

项目经理： 年 月 日（盖章）
桩 号：

K12+636.485～K12+782.459（左侧）

驻地监理工程师： 年 月 日（盖章）
施 工日 期：

2013.10.16

总监理工程师： 年 月 日（盖章）
施 工 单位：
中国葛洲坝集团股份有限公司

认证小组：

年 月 日
责 任 人：
刘绍舜
监 理 单位：
河南省高等级公路建设监理部有限公司
责 任 人:
王文斌
经自评、复评、终评，认定该93区土方路基填筑试验段分项工程为第2合同段首件工程，贵合同段93区土方路基填筑分项工程可以进行同类型93区土方路基施工和下步工序施工。

漯驻改扩建工程TJ-2合同段总监办
总 监： 年 月 日

首件工程复评申请书
（编号：TJ-2-SJ-001 ） A-JL-02
合同号：TJ-2 监理单位：河南省高等级公路建设监理部有限公司 承包商：中国葛洲坝集团股份有限公司
致(总监理工程师) 王文斌 先生 ：
根据《京港澳高速公路漯河至驻马店改扩建工程关于进一步加强首件认可制的通知》的文件精神，TJ-2标已完成93区土方路基试验段K12+636.485～K12+782.459(左侧)首件工程的初评工作，申请复评。
附件：1、初评资料

承 包 商： 日期：
驻地监理工程师审查意见：

驻地监理工程师： 日期：
监理代表处工程部意见：

工程部部长： 日期：
总监理工程师审定的意见：

总监理工程师： 日期：
由承包商呈报四份，审批后项目公司质检处、代表处、驻地办各留一份，退承包商一份。
首件工程初评申请书
（编号：TJ-2-SJ-001 ） A-JL-02
合同号：TJ-2 监理单位：河南省高等级公路建设监理部有限公司 承包商：中国葛洲坝集团股份有限公司
致(总监理工程师) 王文斌 先生 ：
根据《京港澳高速公路漯河至驻马店改扩建工程关于进一步加强首件认可制的通知》的文件精神，TJ-2标已完成93区土方路基试验段K12+636.485～K12+782.459(左侧)首件工程的初评工作，申请复评。
附件：1、首件工程施工工法 2、首件工程施工总结
3、质量保证措施 4、自检、抽检资料
5、监理实施细则
承 包 商： 日期：
项目部质检工程师意见：

项目部质检工程师： 日期：
项目部负责人意见：

项目部负责人： 日期：
驻地办项目监理工程师意见：

项目监理工程师： 日期：
驻地监理工程师意见：

驻地监理工程师： 日期：
由承包商呈报四份，审批后项目公司质检处、代表处、驻地办各留一份，退承包商一份。
京港澳高速公路漯河至驻马店段改扩建工程

土方路基填筑
施工工法

中国葛洲坝

中国葛洲坝集团股份有限公司漯驻高速改扩建工程
TJ-2合同段项目经理部
二Ο一三年十月十六日
目 录
1、前言
2、工法特点
3、适用范围
4、工艺原理
5、编制依据、试验标准及目的
6、工艺安排
7、施工布置
8、土方路基填筑主要施工方法及施工工艺
9、资源配置
10、质量安全保证措施
11、文明施工、环保保证措施

93区土方路基填筑施工工法
1、前言
为确保漯河至驻马店高速改扩建工程TJ-2标路基施工质量，规范路基施工作业程序，争创省、国家优秀工程奖，根据路基工程特点编制本工法。
2、工法特点
2.1能有效控制每层填土厚度，提高路基压实质量，保证路基填土的均匀性。
2.2施工操作简单，安全，施工操作规范、有序；路基边线清晰、顺直，坡面平整、密实，无亏坡，文明施工形象好。
3、适用范围
漯驻高速改扩建工程TJ-2标的路基工程施工。
4、工艺原理
通过划线分格、设置层后板等措施，控制每层填土的总量和厚度，通过推土机和平地机的联合作业平整，保证层厚在规范、要求范围之内。采用钢轮压路机对台阶部位的碾压和全断面的碾压，保证碾压无死角。
5、编制依据、试验标准及目的
5.1、编制依据
⒈ 京港澳高速公路漯驻改扩建工程施工图设计
⒉《公路工程技术标准》（JTGB01-2003）
⒊《公路路基施工技术规范》（JTG F10-2006）
⒋《公路工程施工安全技术规程》（JTJ076-95）
⒌《公路工程质量检验评定标准》（JTG F80/1-2004）
⒍《公路土工试验规程》（JTJ051-93）
5.2、试验标准

土方路基各层压实度标准 表1
填料应用部位（路床顶面以下深度）（m）
填料最小强度（CBR）（%）
填料最大粒料（cm）
压实度
（%）
路

堤
上路床（0～0.30）
8
10
≥96
下路床（0.30～0.80）
5
10
≥96
上路堤（0.80～1.50）
4
15
≥94
下路堤（＞1.50）
3
15
≥93
零填及挖方 路基
0～0.30
8
10
≥96
0.30～0.80
5
10
≥96
5.3、路基试验的目的
目的是在给定机械组合的情况下取得相关数据，以此指导大面积的施工，检验施工机械组合，根据压实机械情况及施工技术规范准许情况下的压实厚度、松铺系数、土的最佳含水量允许偏差、达到设计要求压实度的碾压遍数等数据。找出达到压实标准的最经济碾压遍数。确切地说，就是寻求松铺系数与碾压遍数之比的极大值。
经试验获取压实机械组合、松铺系数、碾压遍数、碾压速度、最佳含水量的允许偏差、压实度等指标，并将上述资料整理上报，经监理工程师批准后，作为以后填土路基施工的经验资料，以指导本工程的路基填方施工。
6 、工期安排
路基土方填筑首件计划在2013年10月15日到2013年10月16日进行。
在此时间内选择适宜的天气进行路基首件施工。确保路基首件一次成功。
7、施工布置
土方填方试验路段施工人员及机械安置于路基二队临时施工营地，其土方取料主要由上蔡前聂村取土场提供，土方拉运经施工便道至试验段现场。
8 、路基首件主要施工方法及施工工艺
8.1、路基首件施工内容资料
1)、填料的试验、检测报告；
2)、压实工艺主要参数：机械组合、压实机械规格、松铺系数、碾压遍数、碾压速度、最佳含水量及碾压时含水量的允许偏差、压实度等；
3)、过程质量控制方法、指标；
4)、质量评价指标、标准；
5)、优化后的施工组织方案及工艺；
6)、原始记录、过程记录；
7)、对施工设计图的修改建议等。
8.2、路基首件施工方法及施工工艺
1)、土方填方路基首件施工方法
选择在K12+636.485～K12+782.459段进行路基首件施工，松铺一层30㎝进行碾压，压实后进行对比，以确定经济松铺系数，并分区进行压实，使之根据表1要求达到93区要求，记录每次达到相应压实度时的机械型号及组合、松铺系数、碾压遍数、碾压速度，最佳含水量及碾压时含水量允许偏差、压实度等。
2)、路基土方填筑试验路段施工顺序
施工准备→路基放样→运料摊铺→推土机粗平→检测、调整含水量→平地机整平→整形碾压→检查验收→下层填筑。
3)、路基土方填筑工艺流程图：
路基放样

施工准备

运料摊铺

推土机粗平

检测、调整含水量

平地机整平

整形碾压

检查验收

4)、路基土方填筑施工方法
（1）、填土前的准备。取代表性土样做重型击实试验，确定其最佳含水量ω和最大干密度ρdmax，并绘制干密度与含水量的关系曲线，据土的干密度与含水量关系曲线控制土的含水量ω，并经监理工程师批准。
（2）、台阶开挖：根据图纸设计新旧路基衔接处理要求,路基拼宽采用在拼宽范围内首先对原地表30cm厚进行清表换填，然后对边坡30cm厚种植土予以清除，边坡清除后按照1:1.5的坡率进行挖台阶施工，台阶高度为1.0m，台阶宽1.5m左右，设内倾4%。且台阶开挖线应顺直，切面应与地面垂直。为保证老路通行，边坡种植土的清除和挖台阶施工可以随着路基填土高度增加而逐一进行，以保证行车安全。
（3）、施工放样：在路堤填筑前，测量人员首先应根据加宽路基设计宽度及其边坡坡度放样出加宽路基坡脚线，并用石灰撒出路堤填筑边线。为使路堤边缘压实度也能满足规范要求，路堤填筑边线应比加宽路基坡脚线超宽0.50cm。
（4）、路基填土材料铺筑。路基填筑工程可用配套的机械化施工。形成挖、装、运、摊、平、压，机械化流水作业。施工时，施工人员事先根据运输路基填料车辆的运载量，路基试验段得出的填筑材料松铺厚度，计算出每车路基填筑材料的卸料间距。现场施工人员根据卸料间距在下承层上用白灰标示上土网格卸料。运至路基上的填筑材料首先由推土机粗平，粗平后应对路基填筑材料的含水量测定和调整。
（5）、含水量调整。施工中，填筑材料摊铺后，及时安排实验技术人员对填筑材料的含水量进行检测，当填筑材料的含水量在试验确定的最佳含水量±2以内时，可进行下道工序施工。如果路基填筑材料的含水量超过试验确定的最佳含水量的2%以上时，可采用犁靶翻晒等方法降低路基填筑材料的含水量，直至路基填筑材料含水量降至最佳含水量的2%左右以内时，才可以开始下道工序施工。如果路基填筑材料的含水量小于试验确定的最佳含水量的2%以上时，可采用洒水车洒水的方法增加路基填筑材料含水量，直至路基填筑材料升至试验确定的最佳含水量的2%以内时，才方可开始下道工序施工。
（6）、精平。路基填筑材料碾压前按照计算的摊铺标高，每隔10m做出标高台，用平地机进行精平，精平后路基填筑材料应保持整体平整，表面平整度应满足规范要求。精平时应使路基横坡向加宽路基外倾斜，以利于路基排水。
（7）、路基填筑材料的碾压：
①、用水平分层的方法填筑碾压路基，采用压路机静压2遍对路基收光，压路机行驶速度不得大于4km/h；
②、静压后用压路机由边缘向中间开始振动碾压，压路机的行驶速度开始宜用慢速，先慢后快，最大速度不得超过4km/h ；振动先轻后重、由弱振到强振，碾压区域横向接头一般重叠1.5m～2.0m，做到碾压均匀，无漏压、无死角；
③、振动碾压每2遍对压实度、含水量、压实厚度、压路机的行驶速度等进行相关测取和记录，分别记录好各层达到压实度要求时的碾压次数、碾压速度、最佳含水量与碾压时含水量的偏差、压实度等指标。当碾压6～8遍仍满足不了要求时，除继续碾压或翻动再压直至达到标准外，还应考虑降低松铺系数和找出其他原因；
④、在土方填筑施工中，由于振动压路机的机械特性，原路基边坡开挖台阶与加宽新填路基结合处无法碾压到位，使加宽后的路基形成一条纵向垂直薄弱带，给工程质量带来隐患。为保证路基整体的压实质量，应用光轮压路机多碾压两遍。检测测取压实度时，台阶结合部是重点测取得区域。光轮压路机用于边坡台阶与新填路基结合处以及桥、涵台背等部位的碾压。确保路基土方填筑过程中边、角等部位碾压、夯实满足设计和规范的要求，避免留下质量隐患。
土方填筑过程中，每层土方顶面不得出现内高外低现象，确保新填土方与原路基土方能很好的结合，避免新填土方发生滑移。
⑤、路基填筑宽度：路基基底清表后回填至原地面的宽度为7m，原路基边坡清表法向宽度为0.30m，水平宽度为0.541m，边坡清表后开挖台阶宽度为1.5m，宽填0.50m，所以原地面以上第一层土方填筑底宽应为9.541m。
⑥、施工记录与整理：首件施工时，项目总工及相关技术负责人均应参加。施工的原始记录在现场填写及办理签认手续，各项指标的检测应详细记录，及时准确提供数据。以上施工原始记录完成后，应进行总结分析，对不合理的地方提出修改，以便确定各区的各项指标。当填土的松铺系数、含水量、碾压遍数、压路机的行驶速度等这几项指标稳定后，达到试验路段的目的后写出试验报告。
通过土方路基首件确定压实度达到93区的压实机械、松铺系数、碾压遍数、碾压速度、最佳含水量的允许偏差等指标，作为填土路基施工时的控制指标，在填土路基施工过程中严格按此指标进行控制，并提交试验路段总结报告，报驻地办及驻地办总监办审批，作为今后路基大面积施工的指导性文件。
9 、资源配置
9.1、人力资源配置
本次路基填筑首件施工人员配置见表2：
路基填筑试验段施工人员配置表 表2
序号
姓名
性别
年龄
职务
职称
学历
1
刘绍舜
男
39
项目经理
高级工程师
本科
2
白喜江
男
47
项目总工
高级工程师
本科
3
李久钢
男
55
生产副经理
高级工程师
本科
4
张海涛
男
37
试验负责人
工程师
本科
5
杜子丹
男
51
质检工程师
高级工程师
本科
6
王 勇
男
40
路基工程师
高级工程师
本科
7
魏爱军
男
41
路基工程师
工程师
专科
8
易先长
男
44
测量工程师
高级工程师
本科
9
徐 明
男
52
机械工程师
机械工程师
专科
10
李 珑
男
42
专职安全员
工程师
专科
9.2、主要进场设备配置
本次路基填筑首件进场设备配置见表3：
路基填筑试验段进场设备配置表 表3
序号
设备名称
计划投入数量
实际投入数量
备注
1
TY-120推土机
1
1

2
静碾压路机SY18/21
1
1

3
振动压路机XG6224M
1
1

4
平地机PY180
1
1

5
东风洒水车8T
1
1

6
挖掘机PC360
1
1

7
装载机ZL50C
1
1

8
北汽重卡20t自卸汽车
8
8

9
拓普康GTS全站仪
1
1

10
苏州一光DSZ-2水准仪
1
1

9.3、进场材料计划
序号
材料名称
型号／规格
进场数量
共需数量
备注
1
土 方
m3
407
71659

10 、质量安全保证措施
10.1、质量保证措施
⑴、施工时严格按图纸和施工规范进行施工。
⑵、路基填筑时，严格控制填料质量及填料的含水量，并选择合适的压实时间。
⑶、现场试验时，认真、及时地填写试验过程中的各类数据，以保证填方首件成果的真实性、可靠性。
⑷、严格报检制度，及时报监理工程师检查。
⑸、虚心接受监理单位及业主提出的指导意见，积极请教，完善质保措施。
⑹、碾压密实是关键。压路机先静压2遍，再开始振动碾压，振动时，先弱后强，先慢后快， 来回往返碾压密实，由两侧向中间碾压，碾压实横向接头一般重叠0.4～0.5m，做到碾压均匀， 无漏压、无死角，记录好碾压遍数，碾压方式和方法，碾压行驶速度。
⑺、加强试验检测：由试验室派驻现场试验员跟踪检测、试验人员持证上岗，每项试验结果都必须经试验工程师签认，总工审定。试验用各种仪器的精度、灵敏度都要满足要求，并定期进行检验。
⑻、施工前首先对下承层进行验收，表面一定要清扫干净，并严格整形压实，使其符合规范要求。经监理工程师检测合格后，再进行填土。
⑼、压实度检测：采用灌砂法，压好后按每1000m2至少检验2点、不足1000m2时检验2点进行检测，然后报监理工程师复检验收。
⑽、路基首件施工时，生产队长、现场技术负责人、施工员、安质员、试验员以及相关施工人员都必须经常到施工现场，各司其职，做好自己的工作，做好各项记录。出现问题及时处理，确保路基首件施工顺利完成，相关试验数据成功获取。
10.2、安全保证措施
⑴、加强安全教育，树立安全意识，由项目部定期组织安全学习、安全检查，消除隐患，防患于未然。
⑵、设立专职安全员并建立24小时旁站制度，及时纠正和消除施工中出现的不安全苗头。
⑶、对施工人员定期进行安全教育和安全知识的考核，进入施工现场的人必须配戴安全帽。工地设立明显的安全警示牌和安全注意事项宣传栏。
⑷、路基机械化施工要注意人员、机械安全，施工机械要定期维护保养，不可带“病”作业，各类机械设备操作人员必须持证上岗，无证人员或非本机人员不得上机操作。
⑸、场内的电路布置要规范化，电器开关设在防雨防晒的电器箱柜内，距离地面不小于1.5m，各种机电设备必须严格施行“一机一闸一保护”。
⑹、施工场地的油库、料库、变电站等其它高大建筑，设置防雷设施，定期检查接地电阻，防止雷击。
⑺、加强防雷电，防火，防洪教育，建立防洪组织，配备消防设施，场地周围要设置防火带。
⑻、生产管理以安全为中心，施工中采用安全稳妥的方案，严禁盲目冒进。当生产进度与安全发生矛盾时，进度应服从安全。
11、文明施工、环保保证措施
11.1、文明施工保证措施
⑴、创建文明工地，维护周围环境整洁，不断提高文明施工水平，使文明施工规范化、标准化、制度化，认真贯彻地方政府和业主有关文明施工的各项要求，推行现代管理方法，科学组织施工，做好现场文明施工的各项管理工作。
⑵、加强宣传教育，统一思想，使全体职工认识到文明施工是企业形象，是队伍素质的反映，是安全生产的保证，以提高员工文明施工和加强现场管理的自觉性。
⑶、结合本工程实际情况，对项目指挥部及各作业队负责人进行明确分工，落实文明施工现场责任区，制定相关规章制度，确保文明施工现场管理有章可循，做到事事有人管，处处有人负责。
⑷、合理布置场地，各项临时设施必须符合规定标准，做到场地清洁，道路平顺，排水畅通，标志醒目，生产环境达到标准化作业要求。
⑸、施工现场的用电线路，设施的安装和使用必须符合安装规范和安全操作规程，并按施工组织设计进行架设，严禁任意拉线接电，施工现场设置保证施工安全要求的电压和工地照明。
⑹、施工机械、车辆应当按照施工总平面布置图规定的位置和线路行使，不得任意侵占场内道路，各种施工机械进场须经过安全检查，经检查合格的方能使用，施工机械操作人员建立机组责任制，并按规定持证上岗，禁止无证人员操作。
⑺、保持施工现场道路畅通，排水系统处于良好状态，随时清除建筑垃圾，保持场容场貌的整洁。在车辆、行人通行的区域施工应设置沟井坎穴覆盖物和施工标志，不发生切断和阻塞现场交通情况。
⑻、施工现场设置各类必要的职工生活设施，并符合卫生、通风照明等要求，职工的膳食、饮水供应等应符合卫生要求。
⑼、施工现场做好安全保卫工作，采取必要的防盗措施，施工场地按标准设置瓦楞板、围挡，建立门卫制，进入现场实行登记，非施工人员不得进入施工现场。
⑽、加强检查监督，从严要求，持之以恒，使文明施工现场管理真正抓出成效，项目经理对文明施工现场实行定期不定期检查，每月组织一次专项检查，对照评分，严格奖惩，交流经验查纠不足。
⑾、按业主及建设主管部门的指示要求，同时认真听取驻地监理意见，协调好各方关系，争创安全文明标准工地。
11.2、环境保护措施
⑴、学习贯彻地方政府环保法规及有关规定，严格执行《中华人民共和国水污染防治法》，明确本标段的环保要求，增加投入，制定相应措施，处理好施工与环保的关系，不违章或超标排污。
⑵、落实门前三包环境保洁责任制，保持施工区和生活区的环境卫生，及时清理垃圾，运至指定地点进行掩埋或焚烧处理。生活区应设置化粪设备，生活污水和大小便经化粪池处理后，运至指定地点集中处理。
⑶、场地道路硬化并在晴天经常洒水，防止尘土飞扬，污染周围环境。
⑷、禁止机械车辆高声鸣笛，控制噪音污染。
⑸、施工中产生的废泥浆，应先沉淀过滤，废泥浆和淤泥使用专门车辆运输，防止遗洒，污染路面，废浆必须在业主指定的地点倾倒。
⑹、装运建筑材料、土石方、建筑垃圾及工程碴土的车辆，必须装载适量，保证行使中不污染道路环境。
⑺、合理布置施工场地，生产、生活设施布置在规定范围以内，施工场地全部用围墙围护，施工尽量不破坏原有的植被，保护自然环境。
⑻、施工期间，配备适量的化学消油剂，吸油剂等物资，以防不测。禁止施工排放油污，一旦发生，立即采取措施。
