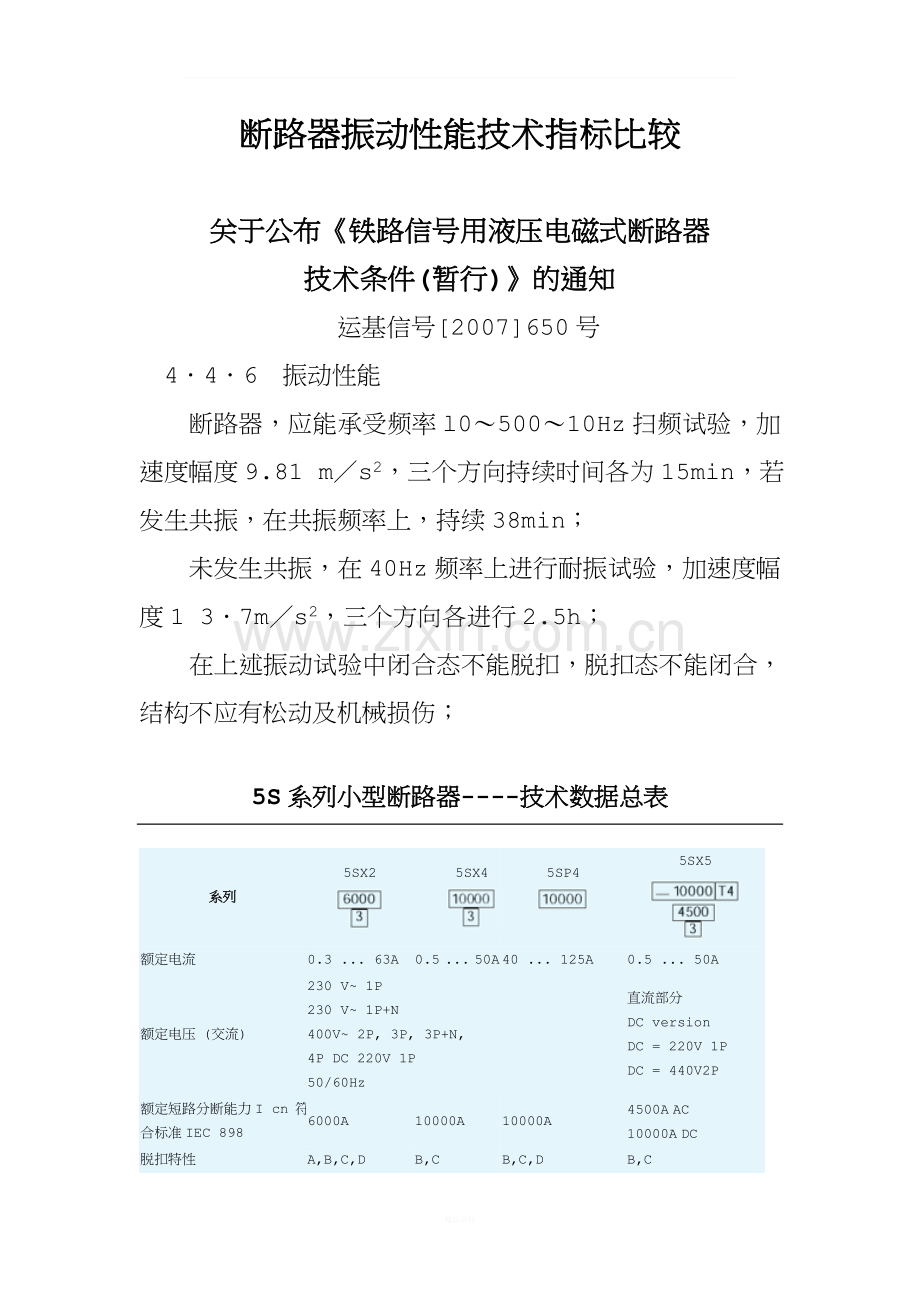

断路器振动性能技术指标比较

关于公布《铁路信号用液压电磁式断路器
技术条件(暂行)》的通知
运基信号[2007]650号
4．4．6 振动性能
断路器，应能承受频率l0～500～10Hz扫频试验，加速度幅度9.81 m／s2，三个方向持续时间各为15min，若发生共振，在共振频率上，持续38min；
未发生共振，在40Hz频率上进行耐振试验，加速度幅度1 3．7m／s2，三个方向各进行2.5h；
在上述振动试验中闭合态不能脱扣，脱扣态不能闭合，结构不应有松动及机械损伤；

5S系列小型断路器----技术数据总表
系列
5SX2

5SX4

5SP4

5SX5

额定电流
0.3 ... 63A
0.5 ... 50A
40 ... 125A
0.5 ... 50A
额定电压 (交流)
230 V~ 1P
230 V~ 1P+N
400V~ 2P, 3P, 3P+N,
4P DC 220V 1P
50/60Hz
直流部分
DC version
DC = 220V 1P
DC = 440V2P
额定短路分断能力I cn 符合标准IEC 898
6000A
10000A
10000A
4500A AC
10000A DC
脱扣特性
A,B,C,D
B,C
B,C,D
B,C
最大额定工作电压
250/440V
最小额定工作电压
交流或直流 24V
直流工作电压
1P, 1P+N 至 DC 60V
2P 至 DC 120
up to DC 60V 1P, 1P+N
up to DC 120V 2P
1P 至DC 220V
2P 至DC 440V
up to DC 220V
up to DC 440V
热脱扣的标准环境温度1)
30oC
进线方向
上部或下部端子
取决于极性
接线端子
防护等级为 IP 2X -IPXXB,
导线截面为 0.75mm 2 至 25mm 2
(5SX2, 4, 5 及5SQ35 上端子为16mm 2 )
防护等级为 IP 2X
导线截面至 50mm2
与 5SX2 同
外壳
材料绝缘性能符合 DIN 7708 标准，手柄可在"通"与"断"位置锁定
抗震强度
在每个方向为 6g (g = 9.81m/s 2 ) 60m/s 2 在 10..150Hz 时，根据 IEC 68-2-6
使用寿命
在额定负载时，20 000 次/20 000
易燃性
符合标准DIN VDE 0304 第3 部分II b 级
