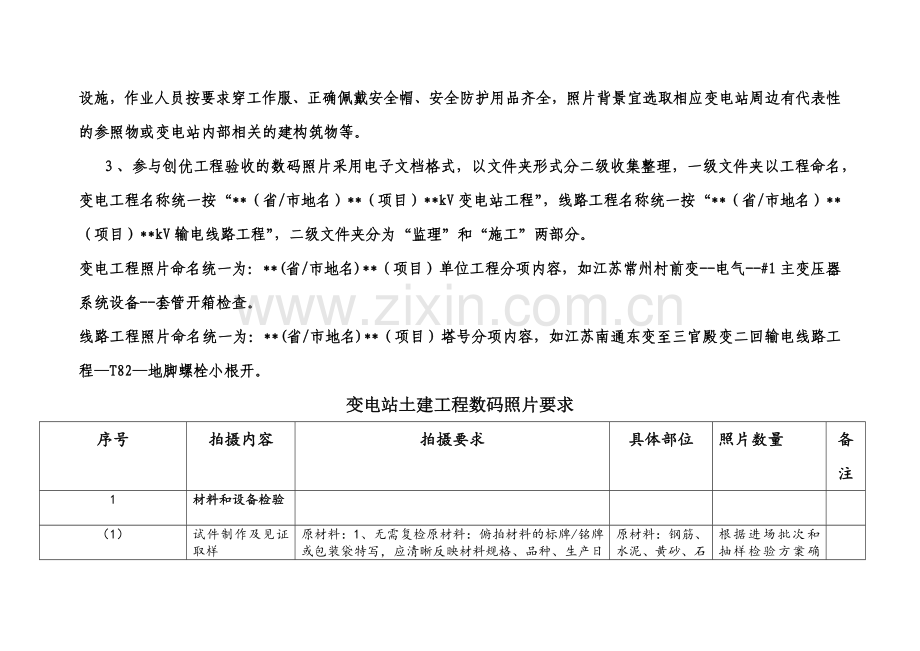

江苏省电力公司输变电工程安全质量过程控制数码照片采集的要求输变电工程安全质量过程控制数码照片拍摄的总体要求：根据国家电网公司输变电工程达标投产考核和优质工程评选的要求、江苏省电力公司输变电工程音像及图片资料管理办法等，对计划申报输变电优质工程的项目，需进一步加强对工程数码照片的拍摄收集及整理工作。输变电工程数码照片的拍摄及整理的基本要求：１、画面应突出主要拍摄内容，构图清晰美观、表达准确，尽量避免逆光拍摄。数码照片收集整理分为成果和过程控制两部分。成果部分要求能反映工程整体全貌，单位工程质量情况，工艺特征、工程亮点，既要有整体效果，又要有局部细节，要覆盖整个工程。过程控制照片主要是对隐蔽工程、材料设备和工艺控制过程、检查验收情况的反映，每张照片附文字说明，字体为小四号宋体；照片命名统一按要求进行，如“**变二次接线工艺美观”、“ **变道路平直，色泽一致”、“ **变电缆绑扎整齐，标识牌齐全规范”等。 2、相机要求为400万像素及以上的相机，照片分辨率应设置为1200x1600像素、采用JPEG“精细”压缩方式，拍摄时设置“日期时间显示”功能（年月日时分）。拍摄时注意选取有代表性的区域／对象，选取的拍摄主体周围不应有影响拍摄效果的不良背景――如选取的画面中环境整洁，无人员流动吸烟等违章情况、无不符合要求的安全设施，作业人员按要求穿工作服、正确佩戴安全帽、安全防护用品齐全，照片背景宜选取相应变电站周边有代表性的参照物或变电站内部相关的建构筑物等。３、参与创优工程验收的数码照片采用电子文档格式，以文件夹形式分二级收集整理，一级文件夹以工程命名，变电工程名称统一按“**（省/市地名）**（项目）**kV变电站工程”，线路工程名称统一按“**（省/市地名）**（项目）**kV输电线路工程”，二级文件夹分为“监理”和“施工”两部分。变电工程照片命名统一为：**(省/市地名)**（项目）单位工程分项内容，如江苏常州村前变--电气--#1主变压器系统设备--套管开箱检查。线路工程照片命名统一为：**(省/市地名)**（项目）塔号分项内容，如江苏南通东变至三官殿变二回输电线路工程—T82—地脚螺栓小根开。变电站土建工程数码照片要求序号拍摄内容拍摄要求具体部位照片数量备注 1 材料和设备检验（1）试件制作及见证取样原材料：1、无需复检原材料：俯拍材料的标牌/铭牌或包装袋特写，应清晰反映材料规格、品种、生产日期等信息； 2、需复检原材料：标牌/铭牌或包装袋特写照（俯拍），能清晰反映材料规格、品种、生产日期等信息；见证照（平拍）应尽量反映操作人员取样过程；原材试件特写照（俯拍），应反映每组试件规格和数量。施工试验或取样见证：见证照（平拍）应反映试验人员的试验过程或操作人员的试块/试件制作过程，拍试件照（俯拍）应反映每组试件的数量。拍摄时应在样品边上放置标识牌（500×300mm），标明部位/日期等内容（标识牌标准见附件），周边环境应整洁，照片中应有试验和监理旁站等人员。试验人员、取样人员和见证人员应穿工作服并正确佩戴安全帽且无违章现象。原材料：钢筋、水泥、黄砂、石子、外加剂、防水材料、保温隔热材料、防火涂料等；施工试验：地基处理、土方回填、混凝土试块（抗渗和抗冻）、砂浆试块、钢筋焊接或机械接头、钢结构摩擦面的抗滑移系数和高强螺栓连接副等。根据进场批次和抽样检验方案确定其数量，每组2张（见证时1张、试件1张），并标注号牌，悉数留存。 2 全貌照片能反映整个变电站的全貌和主要建构筑物，取景范围内不能有影响整体效果的物体存在（高处远景平拍）。全貌2～3张 3 变电工程单位工程子单位工程分部工程子分部工程分项工程工程名称拍摄要求具体部位照片数量备注 01 00 主控制楼（联合楼） 01 地基与基础 01 定位及高程控制 01 单位工程定位与放线平拍，选取测量人员进行测量定位放线时的场景，俯拍定位桩及保护情况。拍摄时场地应平整、不得堆放杂物；每个单位工程测量定位放线时场景2张，定位桩1张 02 土石方工程 01 土石方开挖全貌照平拍，应完整反映基槽全貌和有关单位人员参与验槽的过程；特写（俯拍）应选梁柱交叉基础承台、不同标高交界和地基处理等部位，且能明确反映具体部位，基槽土质、几何尺寸等。拍摄时基坑支护或放坡应符合要求，稳固无坍塌，基坑应平整；基坑四周的安全围栏和上下通道应符合要求；基槽内不得有积水、堆土、杂物等。每个单位工程主控楼基础开挖前原貌1张、开挖成形后1张，反映勘察设计人员参与地基验槽的特写照片2张 02 土方回填全貌照平拍，应完整反映基坑回填中的全貌，拍摄时不得有腐质土、有机物、建筑垃圾等，回填土表面应平整，土质含水量适中；特写照俯拍，反映回填分层厚度（尺量）、夯实景象。进行现场环刀取样时也须拍摄，拍摄区域应放置标识牌，周边应整洁，无违章现象。每个单位工程主控楼基础全貌1张、回填过程特写照片2张 03 地基处理 01 水泥土搅拌桩全貌照应反映水泥搅拌桩施工时的全景；特写照应反映搅拌桩间距﹑直径及标高的复测值和反映水泥用量的流量计数值；应留有承载力检测的整体全貌照及桩实测值的特写照片；拍摄时周围材料堆放整齐，场地平整和临时用电符合要求等无违章现象。每个单位工程全貌留1～2张，特写照留2～3张，试验过程和结果各留1张。 04 桩基工程 01 PC/PHC管桩管桩进场近景平拍管桩表面的标识情况（包括桩规格、型号、出厂日期等）、管桩堆放情况（堆放层数、底部须加楔垫稳）。管桩施工时应远景拍摄管桩施工机械施工时的全貌照，近景平拍接桩焊接情况；俯拍终压力值（油压表读数）；应留有承载力检测的整体全貌照及桩实测值的特写照片。拍摄时周围无违章现象。每个单位工程进场和堆放各留存1张，管桩施工时1张，焊接和终压力值各2张 02 钢筋混凝土灌注桩远景拍摄灌注桩施工时机械施工时的全貌照，近景拍摄孔底标高偏差的实测情况和孔底沉渣、虚土厚度的检查情况；远景拍摄钢筋笼的就位情况，近景拍摄钢筋接头的焊接质量和钢筋笼安装深度的实测值；远景拍摄混凝土浇灌时的状况，近景拍摄隔水栓是否按要求投放，第一斗混凝土的投入量和坍落度的测试；特写照应反映搅拌桩间距﹑直径及标高的复测值；应留有承载力检测的整体全貌照及桩实测值的特写照片每个单位工程全貌留1～2张，特写照留2～6张，试验过程和结果各留1张。 05 钢筋混凝土基础 01 钢筋制安平拍钢筋制作成型后的成品集中堆放处近景拍摄；平拍钢筋安装后全貌照应完整反映其钢筋安装情况，拍摄时如有安全通道应符合要求，周围无杂物；特写照（俯拍）应选基础承台或梁柱交接处部位，应尽量反映梁柱主筋根数和锚入承台长度、箍筋加密区长度及保护层垫块设置等。拍摄时注意照片中反映的钢筋间距应均匀，同时应有尺量钢筋间距和保护层厚度的景象，无杂物。钢筋安装项目（四级验收）中，每个分项工程（检验批）留存全貌和局部特写各1张。基础钢筋全貌照1张，特写照2张。 02 混凝土工程平拍，应反映基础的具体部位，混凝土的浇筑方式，坍落度测试，振捣情况和养护情况；照片中应有相关施工管理人员和监理的旁站情况；拍摄时周边环境应整洁，作业平台应符合要求，振捣人员应佩戴绝缘手套，临时用电应符合安规要求，预埋螺栓等应采取保护措施，已浇筑的砼表面不应堆放材料。混凝土拆模后拍摄时（俯拍），要求砼的整体成型美观应无麻面、损坏、蜂窝等现象，棱角分明；周边材料堆放有序无杂物。如自拌砼则还要近景（平拍）拍摄体现原材料的计量和搅拌的时间等情况。浇筑混凝土时按要求留存。施工部位、施工缝的处理和养护每次至少留存1张，其它每个台班每个作业点至少留存1张。 06 建筑砌体基础 01 砌体基础全貌照平拍，反映整片墙体的平整度及组砌情况；近景照片拍摄选取砌筑过程时的情况，反映“三一”砌筑法及灰缝、留槎位置、砌筑时预埋件的留置和拉接筋等。同时应注意周边的环境和安全防护情况。全貌照留1～2张，特写照留2～3张 07 地下室混凝土结构 01 钢筋制安全貌照（平拍）应完整反映底板、墙板钢筋全貌和其具体位置；须注意基坑边坡或支护稳定，无坍塌现象，周边安全围栏、施工缝的处理、止水板(带)应符合要求，基坑底按要求设置临时排水沟和积水坑，基底无积水；如有脚手架，其搭设应规范整齐。特写照（俯拍）应尽量反映底板与墙板交接处钢筋锚固、预留孔四周加强筋及底板墙板筋规格间距及垫块设置（尺量）、S形拉筋，施工缝的处理、止水板(带)均应符合要求，钢筋上的浮浆清理干净，周边环境符合要求。钢筋安装项目（四级验收）中，每个分项工程（检验批）留存全貌和局部特写各1张。底板、墙板和顶板各2张 02 混凝土工程应反映基础的具体部位；混凝土的浇筑方式，坍落度测试，振捣情况和养护情况。照片应有相关施工管理人员和监理人员的旁站内容；并注意周边环境应整洁，作业平台应符合要求，振捣人员应佩戴绝缘手套，预埋螺栓等应采取保护措施，临时用电应符合安规要求，已浇筑的砼表面不应堆放材料；基坑支护稳固、安全围栏符合要求。如自拌砼则还要体现原材料的计量和搅拌的时间等情况。混凝土拆模后的整体成型美观应无麻面、损坏、蜂窝等现象，棱角分明；周边材料堆放有序无杂物；设备基础预埋螺栓应有保护措施施工部位、施工缝的处理和养护每次至少留存1张，其它每个台班每个作业点至少留存1张。底板、墙板和顶板浇筑时各2张 08 室内设备基础 01 钢筋工程全貌照应完整反映设备基础钢筋全貌和其具体位置及人员验收情况；特写照应反映钢筋根数、箍筋间距及预埋件埋设、砼垫块设置、绑扎是否符合要求（间距和垫块厚度用尺量），钢筋不得严重锈蚀，不得有杂物等。钢筋安装项目（四级验收）中，每个分项工程（检验批）留存全貌和局部特写各1张。各类设备基础选1个，每个基础2张。 02 混凝土工程应反映基础的具体部位；混凝土的浇筑方式，坍落度测试，振捣情况和养护情况；照片应有相关施工管理人员和监理的旁站情况；预埋螺栓等应采取保护措施，周边环境应整洁，作业平台应符合要求，振捣人员应佩戴绝缘手套，临时用电应符合安规要求，已浇筑的砼表面不应堆放材料。混凝土拆模后的整体成型美观应无麻面、损坏、蜂窝等现象，棱角分明；周边材料堆放有序无杂物。如自拌砼则还要体现原材料的计量和搅拌的时间等情况。施工部位、施工缝的处理和养护每次至少留存1张，其它每个台班至少留存1张。各类设备基础混凝土各1个。 09 室内沟道 01 沟道砌体工程全貌照应反映整个沟道的平面位置及顺直情况，拍摄整个纵向面，马牙磋分明及转角留斜磋；特写照应反映灰缝饱满度及伸缩缝的留置；整体拍摄角度应适中，周围环境及沟底无积水杂物等。电缆沟墙体砌筑按分项工程验收批次各留1-2张 02 底板、压顶、盖板钢筋制安应完整（平拍）反映钢筋根数、保护层厚度、绑扎是否符合要求，钢筋不得严重锈蚀，周边应整洁，不得有杂物等。按分项工程验收批次各留1-2张混凝土工程应反映混凝土的浇筑方式，振捣和养护情况；周边环境应整洁，振捣人员应佩戴绝缘手套，临时用电应符合安规要求，已浇筑的砼表面不应堆放材料。混凝土拆模后的整体成型美观，表面光滑，无麻面、损坏、蜂窝等现象；周边材料堆放有序无杂物。按分项工程验收批次各留1-2张 03 沟道装饰装修一般抹灰远景蹲拍整个立面应平整，无裂缝、颜色一致，预埋件应平整、整齐、表面已按要求进行防腐，扃铁安装应顺直、平整，沟底坡度应符合要求、无裂缝和砂眼等；近景拍摄扁铁与预埋件的焊接和扁铁的搭接焊。电缆沟墙体按分项工程验收批次各留2-3张 10 地下防水基层处理拍摄时（平拍）应无裂纹、蜂窝、麻面等缺陷，表面平整并清理干净；防水层表面质量拍摄时（平拍）防水卷材应平整，搭接宽度应符合要求（尺量），不得有皱折、翘边、鼓泡、等质量缺陷。每100平方米按要求留存2张基层处理和防水层表面质量各1张 02 主体结构 01 混凝土结构 01 钢筋制安柱：全貌照（平拍）应完整反映一层某柱钢筋全貌和其具体位置。特别注意柱周边环境，应无模板、钢管等乱堆乱放情形；特写照（俯拍）可选取加密区及桩筋接头部位应尽量反映柱主筋根数、柱钢筋接头位置数量、保护层情况、梁柱节点处柱箍筋加密区长度和间距等（尺量）。柱根部施工缝按要求处理合格，柱筋上的浮浆清理干净。梁板：全貌照平拍，应完整反映某层梁板钢筋的全貌，注意间距是否均匀，预留孔洞处是有符合要求的安全设施，梁板内杂物清理干净，屋面板钢筋拍摄时注意四角的构造筋要符合要求；特写照俯拍，应选梁柱节点区域、梁两端箍筋加密区域、板的负弯距区域、板的边角区域等，反映梁柱节点区桩筋加密情况，柱梁主筋规格数量及位置、梁箍筋加密区长度和梁负弯矩钢筋根数以及梁筋锚入柱内的锚固长度、砼保护层垫块设置、绑扎是否符合要求，钢筋不得严重锈蚀，不得有杂物等。钢筋锚固长度、间距和保护层厚度用尺量。钢筋安装项目（四级验收）中，每个分项工程（检验批）留存全貌和局部特写各1张。每层柱梁板钢筋各2张。 02 混凝土工程应反映砼结构的具体部位；混凝土的浇筑方式，坍落度测试，振捣情况和养护情况；照片应有相关施工管理人员和监理的旁站情况；预埋螺栓埋件等应采取保护措施，周边环境应整洁，作业平台应符合要求，振捣人员应佩戴绝缘手套，临时用电应符合安规要求，已浇筑的砼表面不应堆放材料。临边、洞口等处安全围栏等防护措施符合要求。混凝土拆模后的整体成型美观应无麻面、损坏、蜂窝等现象，棱角分明；周边材料堆放有序无杂物。如自拌砼则还要近景拍摄体现原材料的计量和搅拌的时间等情况。施工部位、施工缝的处理和养护每次至少留存1张，其它每个台班每个作业点至少留存1张。每层梁板柱浇筑时按要求各留存2张 02 钢结构工程全貌照（平拍）反映结构的整体情况，拍摄时爬梯、走道、操作平台和临时用电应符合要求，表面无锈蚀等。梁柱特写拍摄时（平拍）节点无损伤，螺栓齐全，焊缝符合要求、焊渣清理干净，表面防腐油漆已施工等。每层钢结构安装完后拍摄全貌和特写照各3-4张 03 砌体工程全貌照平拍，反映整片墙体的平整度及组砌情况等情况；近景照片拍摄选取砌筑过程时的情况，反映“三一”砌筑法及灰缝、留槎位置、砌筑时预埋件的留置和拉接筋等。同时应注意周边的环境和安全防护情况。每层砌体施工完拍摄全貌照，特写照在过程中拍摄每层全貌照1张，特写照2张。 03 00 建筑装饰装修 01 楼地面工程蹲身平摄楼面地坪成型效果，拍摄时无积尘、杂物，表面平整、颜色一致、无裂缝，踢脚线应顺直；静电地板、地面砖缝隙顺直，无色差。拍摄设备基础时，要求整体成型美观，棱角分明，表面应平整无裂缝，设备表面和周边环境干净整洁。每层楼面和不同材质的面层各2～3张，踢脚线1～2张 02 抹灰与勾缝全貌照平拍，反映整片墙体的平整度；近照拍摄墙面平整度（尺量）、勾缝检查。同时注意四周环境干净整洁，无违章现象。内墙抹灰每层2张，外墙每面2～3张 03 门窗门窗近景拍摄，反映安装的工艺水平；金属门窗，增加拍摄其与结构柱、墙等的连接；型材壁厚的检查，用游标卡尺量测场景应拍摄；对安全玻璃等应将其“3C”标志等同时摄入；对窗台、滴水线：体现滴水线粘结牢固及尺寸适合，间距可靠，能起到防水作用；门窗框与墙之间缝隙应光滑、顺直，无裂缝；可正面仰视拍摄；窗台干净，有泄水坡。每层门窗各2～4张 04 吊顶封板前仰拍：反映吊杆、龙骨等安装情况，较重灯具须直接固定至结构；全景照应略仰拍，反映吊顶整体布局，整体效果好，线条顺直，美观，灯具、报警探头等安装整齐美观。有吊顶处拍摄2张，安装前和后各1张。 05 饰面板（砖）拍摄时基层处理无裂纹、蜂窝、麻面等缺陷，表面平整并清理干净；成品照片应顺板缝方向平拍，反映饰面板（砖）的平整，其表面应整洁、无色差、无破损，无过小板块。周边环境应整洁，无违章现象。基层处理及饰面板（砖）施工每处各拍1张。 06 涂饰拍摄时基层处理无裂纹、蜂窝、麻面等缺陷，表面平整并清理干净；成果照应反映涂饰效果，无流坠、色差、起皮等质量缺陷。同时注意四周环境干净整洁，无违章现象。每层内墙拍2～4张，外墙每面拍2～3张 07 幕墙预埋件与龙骨的连接应符合要求，并经过防腐处理，需拍摄特写照片；幕墙立面拍摄全景照，反映幕墙立面平整美观，线条顺直，无明显色差，板缝间打胶密实饱满。对幕墙的安全玻璃等应将其“3C”标志等近景摄入。特写和立面各拍2张。 04 建筑屋面 00 01 屋面防水基层处理拍摄时（俯拍）应无裂纹、蜂窝、麻面等缺陷，表面平整干燥并清理干净。防水层表面质量拍摄时（俯拍）其搭接宽度（尺量）等符合要求，无鼓泡、翘边等情况；突出屋面结构的交接处和基层的转角处做成圆弧形，且整齐平顺；表面应清理干净无杂物。不同屋面防水层基层处理时留存1张，防水层施工完成后留存1张，防水层细部处理留存2张 02 刚性屋面基层处理拍摄时（俯拍）应整洁、坡度合理，无倒泛水；屋面全貌照（平拍）表面应无裂缝、积水，分格缝留设均匀美观，缝内油膏饱满，表面应清理干净无杂物；屋面与女儿墙交接处、出屋面管道等处细部防水处理到位且美观。层基层处理时留存1张，施工完成后留存1张，防水层细部处理留存2张 03 瓦屋面基层处理拍摄时（俯拍）应整洁、坡度合理，挂瓦条布设均匀，木质挂瓦条经过防腐处理；全貌照整个屋面瓦面无明显色差，排列整齐美观、坡度合理，排水流畅。基层留存1张，施工完成后留存1张 05 成果照片建筑物外墙面（远处平拍）：要反映整立面。拍摄时墙面应干净，颜色一致，无裂缝和污迹；要求墙面分格缝、装饰线条大小一致、顺直，一般情况侧角度拍摄。楼面：蹲身平拍摄楼面地坪成型效果，应反映整个平面。拍摄时无积尘、杂物，表面平整、颜色一致、无裂缝，踢脚线应顺直；静电地板、地面砖缝隙顺直，无色差。设备基础顶面及与地坪间：拍摄时（俯拍）设备基础整体成型美观，棱角分明，表面应平整无裂缝，设备表面和周边环境干净整洁。钢结构建筑物：反映结构的全貌（高处远景平拍）。表面无锈蚀；爬梯、走道、操作平台应符合要求。梁柱特写（平拍）节点无损伤，螺栓齐全，焊缝符合要求、焊渣清理干净，表面防腐油漆等到位。盖板与地坪间（蹲身平拍）：反映盖板与地坪间沉降落差；拍摄时盖板两边顺直、缝隙均匀、平整度好，表面无裂缝，无色差，边角无损坏现象，周边环境整洁。楼梯：正面反映楼梯踏步、栏杆及转角整体效果；楼梯踏步每格均匀，无积灰积水、无边角破坏现象；栏杆细部处理焊接工艺细部及与扶手搭配效果；栏杆底部踢脚板牢固，高度适宜吊顶：拍摄时能反映吊顶整体布局，线条顺直，美观，颜色一致，灯具安装位置正确、整齐和美观。窗台、滴水线：拍摄时窗台干净，表面平整、顺滑、无裂缝、坡度符合要求，圆弧倒角均匀；滴水线大小一致、顺直，窗台背面平整无裂缝；可正面仰视拍摄。女儿墙（平拍）：拍摄范围内屋面应清理干净，压顶要顺直、坡度一致，无裂缝、麻面等现象；避雷带顺直、颜色一致，防腐符合要求。落水管（仰拍）：落水管无污迹，伸缩节、检查孔和清扫口（埋入地下）的位置应符合要求，附近墙面平整无污染；落水管细部需反映落水管与墙面的连接及与墙面的间距，附近墙面无裂纹无污染无明显色差。沉降观测点（平拍）：暗盒设置牢固，有沉降观测标志，有编号，周边墙面无裂纹无污染；散水（蹲身平拍）：整体全貌须体现散水相邻场地整洁无杂物，附近墙面平整无污染，散水坡度合理，无裂缝，伸缩缝顺直；散水与墙面间变形缝特写拍摄时要注意变形缝设置均匀，缝内油膏灌注饱满均匀，缝四周整洁无裂缝；卫生间（平拍）：室内洁具安装稳定牢固、配件齐全，表面无污迹；地面平整无污染，坡度合理；地漏设置，须保证在一块瓷砖正中，四条缝切至对角线；整体布局协调；消防器材配置和标识、管道穿墙或楼面套管（平拍）：消防箱、水带、标识等内容齐全，箱体安装牢固方正，附近墙面整洁；穿墙或楼面套管管口无毛刺，附近墙面整洁，无裂纹，防火封堵到位；感温、感烟探头（仰拍）：位置符合要求，周边整洁，与吊顶等协调；综合楼外墙面（整面）2～4张各层楼面（防静电地板、地面砖）和踢脚线1张设备基础顶面1张全貌照2～4张，特写照2～4张。沟道盖板与地坪间1张。楼梯1张、踏步和栏杆细部工艺各1张，栏杆底部踢脚板1张吊顶1张窗台和滴水线1张女儿墙压顶1张整根落水管和细部各1张沉降观测点1张散水全貌、散水与建筑物间的变形缝各1张卫生间洁具、地面、地漏和细部构造各1张消防水箱、消防器材配置和标识、管道穿墙和楼面、火灾报警系统感温和感烟探头各1张 02 ×××继保室拍摄内容、要求和数量同主控制楼 03 ×××屋内配电装置系统建构筑物 01 屋内配电装置室拍摄内容、要求和数量同主控制楼 02 屋外出线构支架 01 地基与基础 01 定位及高程控制拍摄内容、要求和数量同主控制楼 02 土石方工程拍摄内容、要求和数量同主控制楼 03 地基处理拍摄内容、要求和数量同主控制楼 04 构支架混凝土基础 01 钢筋工程全貌照应完整反映设备基础钢筋全貌和其具体位置及人员验收情况；特写照应反映钢筋根数、箍筋间距及预埋件埋设、砼垫块设置、绑扎是否符合要求（间距和垫块厚度用尺量），钢筋不得严重锈蚀，不得有杂物等，同时基坑应稳固、无积水和安全围栏符合要求。钢筋安装项目（四级验收）中，每个分项工程（检验批）留存全貌和局部特写各1张。屋外配电装置构筑物中构架支基础各2个，每个基础2张。 02 混凝土工程应反映基础的具体部位；混凝土的浇筑方式，坍落度测试，振捣情况和养护情况；照片应有相关施工管理人员和监理的旁站情况；预埋螺栓等应采取保护措施，周边环境应整洁，作业平台应符合要求，振捣人员应佩戴绝缘手套，临时用电应符合安规要求，已浇筑的砼表面不应堆放材料。混凝土拆模后的整体成型美观应无麻面、损坏、蜂窝等现象，棱角分明；周边材料堆放有序无杂物。如自拌砼则还要体现原材料的计量和搅拌的时间等情况。施工部位、施工缝的处理和养护每次至少留存1张，其它每个台班每个作业点至少留存1张。屋外配电装置构筑物中构支架基础混凝土各2个，每个基础2张。 04 主变基础及构支架 00 01 地基与基础 01 定位及高程控制拍摄内容、要求和数量同主控制楼 02 土石方工程拍摄内容、要求和数量同主控制楼 03 地基工程拍摄内容、要求和数量同主控制楼 04 变压器基础 01 钢筋工程全貌照应完整反映主变基础钢筋全貌及人员验收情况，平拍包含整个基础；特写照应反映基础内钢筋根数及预埋件埋设、砼垫块设置、绑扎是否符合要求，其中埋件平整度、箍筋间距和保护层厚度要用尺量，钢筋不得严重锈蚀，不得有杂物和违章现象。全貌照1张，每项特写照1～3张。 02 混凝土工程拍摄注意事项、要求和数量同设备基础或建筑物基础 05 变压器油坑 01 油坑底板混凝土拍摄内容、要求和数量同主控制楼 02 油坑砌体拍摄内容、要求和数量同主控制楼 06 构支架混凝土基础拍摄内容、要求和数量同屋内配电装置系统建构筑物内构支架基础内容 07 防火墙混凝土基础拍摄内容、要求和数量同主控制楼 08 事故油池拍摄内容、要求和数量同消防系统构筑物消防水池内容要求 02 主体结构 01 构架安装近景俯拍安装时构架设备连接牢固，高强螺栓无松动，特写照应反映安装时与基础杯口偏差；全貌照仰视拍摄整个安装区域，反映施工机械及人员和安全措施的落实情况，拍摄区域应整洁无杂物，场地平整等全貌照留1张，每项特写照2～3张。 02 设备支架安装近景俯拍安装时支架设备连接牢固，高强螺栓无松动，特写照应反映安装时与基础杯口偏差；全貌照仰视拍摄整个安装区域，反映施工机械及人员和安全措施的落实情况，拍摄区域应整洁无杂物，场地平整等全貌照留1张，每项特写照2～3张。 03 防火墙结构 01 砌体工程拍摄内容、要求和数量同主控制楼 02 钢筋制安拍摄内容、要求和数量同主控制楼 03 混凝土工程拍摄内容、要求和数量同主控制楼 03 装饰装修 01 一般抹灰拍摄内容、要求和数量同围墙及大门内容要求 02 水性涂饰拍摄内容、要求和数量同围墙及大门内容要求 04 成果照片变压器基础拍摄时（俯拍）应平整无裂纹无污染，预埋件位置准确、平整，基础周边无积水、杂物和无违章现象；基础顶面尽可能反映相邻基础间的关系及顶面平整度、预埋件情况；油坑表面全景（俯拍），无垃圾，卵石大小均匀、干净；卵石粒径拍摄（平拍）现场应有量测时的场景，应反映读数，可以主变作为背景；主变基础沉降观测点拍摄同建筑物沉降观测点；构架、设备支架（仰拍）：构架与支架表面无色差无污染，相邻地面整洁；螺栓连接细部宜选取有接地跨接的部位、并清晰反映螺栓连接方向一致，露牙2-3丝；构支架保护帽外形美观，无色差，无裂纹，构架表面无污迹，周边地面整洁。防火墙（平拍）：墙体棱角分明，墙面平整，无污染，无明显色差，分格缝顺直；变压器基础及构支架中变压器基础顶面1张，油坑卵石表面、卵石层的厚度和卵石的粒径各1张，变压器沉降观测点1张；防火墙墙面1张，分格缝细部构造1张；钢构架和设备支架各1套，每套2张，螺栓连接处细部构造2张，钢构架和设备支架的保护帽各2张。 05 ×××屋外配电装置构筑物 00 01 地基与基础 01 定位及高程控制拍摄内容、要求和数量同主控制楼 02 土石方工程 01 土方开挖见主控制楼土方开挖的相关内容应正视拍摄，应反映基底土质状况和设计人员等验收情况，应基底平整无积水，边坡应符合要求无塌坍现象，安全围栏等应符合要求；选择有代表性的基础2～4个。每个基础留1～2张。 02 土方回填拍摄内容、要求同主控制楼选择有代表性的基础2～4个。每个基础留1～2张。 03 地基处理拍摄内容、要求同主控制楼选择有代表性的基础2～4 每个基础留1～2张。 04 构支架基础拍摄内容、要求和数量同屋内配电装置系统构筑物构支架基础要求选择有代表性的基础2～4个。每个基础留1～2张。 05 设备基础 01 钢筋工程拍摄内容、要求同构支架设备基础要求 02 混凝土工程拍摄内容、要求同构支架设备基础要求 02 成果照片构架、设备支架、独立避雷针全貌照（平拍）：构架与支架表面无色差无污染，相邻地面整洁；螺栓连接细部拍摄（平拍）应选取有接地跨接的部位、并清晰反映螺栓连接方向一致，露牙2-3丝；构支架保护帽（俯拍）外形美观，无色差，无裂纹，构架表面无污迹，周边地面整洁。屋外配电装置楼中钢构架和设备支架各2套，每套2张，螺栓连接处细部构造2张，钢构架和设备支架的保护帽各2张；各类设备基础顶面各1张；独立避雷针基础顶面各1张。 06 00 屋外电缆沟 01 地基工程 01 定位及高程控制拍摄内容、要求和数量同主控制楼 02 土石方工程拍摄内容、要求和数量同屋外配电装置构筑物要求选择有2个代表性的施工段。每段电缆沟2张。 02 电缆沟结构 01 钢筋工程（底板、压顶、盖板）全貌照（沿电缆沟方向纵向俯拍）应完整反映钢筋的绑扎情况，钢筋间距应均匀，构造筋应按要求绑扎，沟道内无垃圾、干净整洁，边坡稳定无塌坍，围栏等安全设施符合要求；特写（平拍）照应反映钢筋根数、箍筋间距及预埋件埋设、砼垫块设置、绑扎是否符合要求，钢筋不得严重锈蚀，不得有杂物等。选择有2个代表性的施工段。每段电缆沟2张，盖板2张 02 混凝土工程（底板、压顶、盖板）应反映沟道的具体部位；混凝土的浇筑方式，坍落度测试，振捣情况和养护情况；照片应有相关施工管理人员和监理的旁站情况；周边环境应整洁，振捣人员应佩戴绝缘手套，临时用电应符合安规要求，已浇筑的砼表面不应堆放材料。混凝土拆模后的整体成型美观应无麻面、损坏、蜂窝等现象，棱角分明；周边材料堆放有序无杂物。如自拌砼则还要体现原材料的计量和搅拌的时间等情况。施工部位、施工缝的处理和养护每次至少留存1张，其它每个台班每个作业点至少留存1张。屋外电缆沟混凝土浇筑选2次，以上混凝土浇筑时按要求留存。 03 沟道砌体工程同建筑物砌体工程要求，全貌照应反映整个沟道的平面位置及顺直情况，拍摄整个纵向面，马牙磋分明及转角留斜磋；特写照应反映灰缝饱满度及伸缩缝的留置；整体拍摄角度应适中，周围环境及沟底无积水杂物等。选择有2个代表性的施工段。按分项工程验收批次各留1-2张 03 沟道装饰装修 01 一般抹灰远景蹲拍整个立面应平整，无裂缝、颜色一致，预埋件应平整、整齐、表面已按要求进行防腐，扃铁安装应顺直、平整，沟底坡度应符合要求、无裂缝和砂眼等；近景拍摄扁铁与预埋件的焊接和扁铁的搭接焊。选择有2个代表性的施工段。按验收批次各留2-3张 04 盖板制作、安装 01 钢筋制安应完整（平拍）反映钢筋根数、保护层厚度、绑扎是否符合要求，钢筋不得严重锈蚀，周边应整洁，不得有杂物等。按电缆沟的验收批次要求各留1-2张 02 混凝土工程应反映混凝土的浇筑方式，振捣和养护情况；周边环境应整洁，振捣人员应佩戴绝缘手套，临时用电应符合安规要求，已浇筑的砼表面不应堆放材料。混凝土拆模后的整体成型美观，表面光滑，无麻面、损坏、蜂窝等现象；周边材料堆放有序无杂物。按电缆沟的验收批次要求各留1-2张 05 电缆沟防水同主控楼地下防水工程 06 成果照片屋外电缆沟全貌选取主要段并纵向拍摄，可见电缆支架、排水口、沟两端及沟底全景；表面平整度整段沟顶纵向拍摄；盖板接缝特写；电缆沟与建筑物、道路间变形缝拍摄同前述变形缝；屋外电缆沟全貌1张，盖板表面平整和接缝特写各1张，电缆沟与建筑物、道路间变形缝各1张 07 电缆隧道 01 地基工程 01 定位及高程控制拍摄内容、要求和数量等见主控制楼 02 土石方工程拍摄内容、要求和数量等见主控制楼 02 隧道混凝土结构 00 01 钢筋工程全貌照应完整反映隧道钢筋全貌和其具体位置；须注意基坑边坡或支护稳定，无坍塌情况，周边安全围栏、施工缝的处理、止水板、带应符合要求，钢筋上的浮浆清理干净，基坑底须设置临时排水沟和积水坑；如有脚手架，其搭设应规范整齐；特写照应尽量反映底板与墙板交接处钢筋锚固、预留孔四周加强筋及底板墙板筋规格间距及垫块设置、S形拉筋及施工缝的处理、止水板/带的情况，钢筋上的浮浆应清理干净等。钢筋安装项目（四级验收）中，每个分项工程（检验批）留存全貌和局部特写各1张。电缆隧道每个验收批2张 02 混凝土工程应反映隧道的具体部位；混凝土的浇筑方式，坍落度测试，振捣情况和养护情况；照片应有相关施工管理人员和监理的旁站情况；周边环境应整洁，振捣人员应佩戴绝缘手套，临时用电应符合安规要求，已浇筑的砼表面不应堆放材料。混凝土拆模后的整体成型美观应无麻面、损坏、蜂窝等现象，棱角分明；周边材料堆放有序无杂物。如自拌砼则还要体现原材料的计量和搅拌的时间等情况。施工部位、施工缝的处理和养护每次至少留存1张，其它每个台班每个作业点至少留存1张。电缆隧道每次混凝土浇筑时按要求留存。 03 电缆隧道防水拍摄时注意事项同主控楼地下防水工程 04 隧道装饰装修 01 一般抹灰远景蹲拍整个立面应平整，无裂缝、颜色一致，预埋件应平整、整齐、表面已按要求进行防腐，扃铁安装应顺直、平整，沟底坡度应符合要求、无裂缝和砂眼等；近景拍摄扁铁与预埋件的焊接和扁铁的搭接焊。隧道墙体按验收批次各留1-2张 08 消防系统建、构筑物 01 消防室拍摄内容、要求和数量同消防水泵房 02 消防水泵房 01 地基与基础 01 定位及高程控制拍摄内容、要求和数量同主控制楼 02 土石方工程拍摄内容、要求和数量同主控制楼 03 地下结构（大开挖施工） 01 钢筋工程全貌照应完整反映隧道钢筋全貌和其具体位置；须注意基坑边坡或支护稳定，无坍塌情况，周边安全围栏、施工缝的处理、止水板、带应符合要求，钢筋上的浮浆清理干净，基坑底须设置临时排水沟和积水坑；如有脚手架，其搭设应规范整齐；特写照应尽量反映底板与墙板交接处钢筋锚固、预留孔四周加强筋及底板墙板筋规格间距及垫块设置、S形拉筋及施工缝的处理、止水板/带的情况，钢筋上的浮浆应清理干净等。钢筋安装项目（四级验收）中，每个分项工程（检验批）留存全貌和局部特写各1张。消防系统建、构筑物中泵房和水池/事故油池各2张 04 混凝土工程注意事项参照主控楼地基与基础消防水池、油池等地下设施基坑支护稳固、安全围栏符合要求。施工部位、施工缝的处理和养护每次至少留存1张，其它每个台班每个作业点至少留存1张。消防水泵房基础和设备基础混凝土，消防水池混凝土，以上混凝土浇筑时按要求留存。 04 地下防水拍摄内容、要求和数量同主控制楼 02 主体结构拍摄内容、要求和数量同主控制楼 03 建筑装饰装修拍摄内容、要求和数量同主控制楼 04 屋面工程拍摄内容、要求和数量同主控制楼 03 消防水池拍摄内容、要求和数量同消防泵房 01 砌体结构拍摄内容、要求和数量同主控制楼 09 站用电系统建、构筑物拍摄内容、要求和数量同主控
