九高频考点11---12电路动态变化.doc

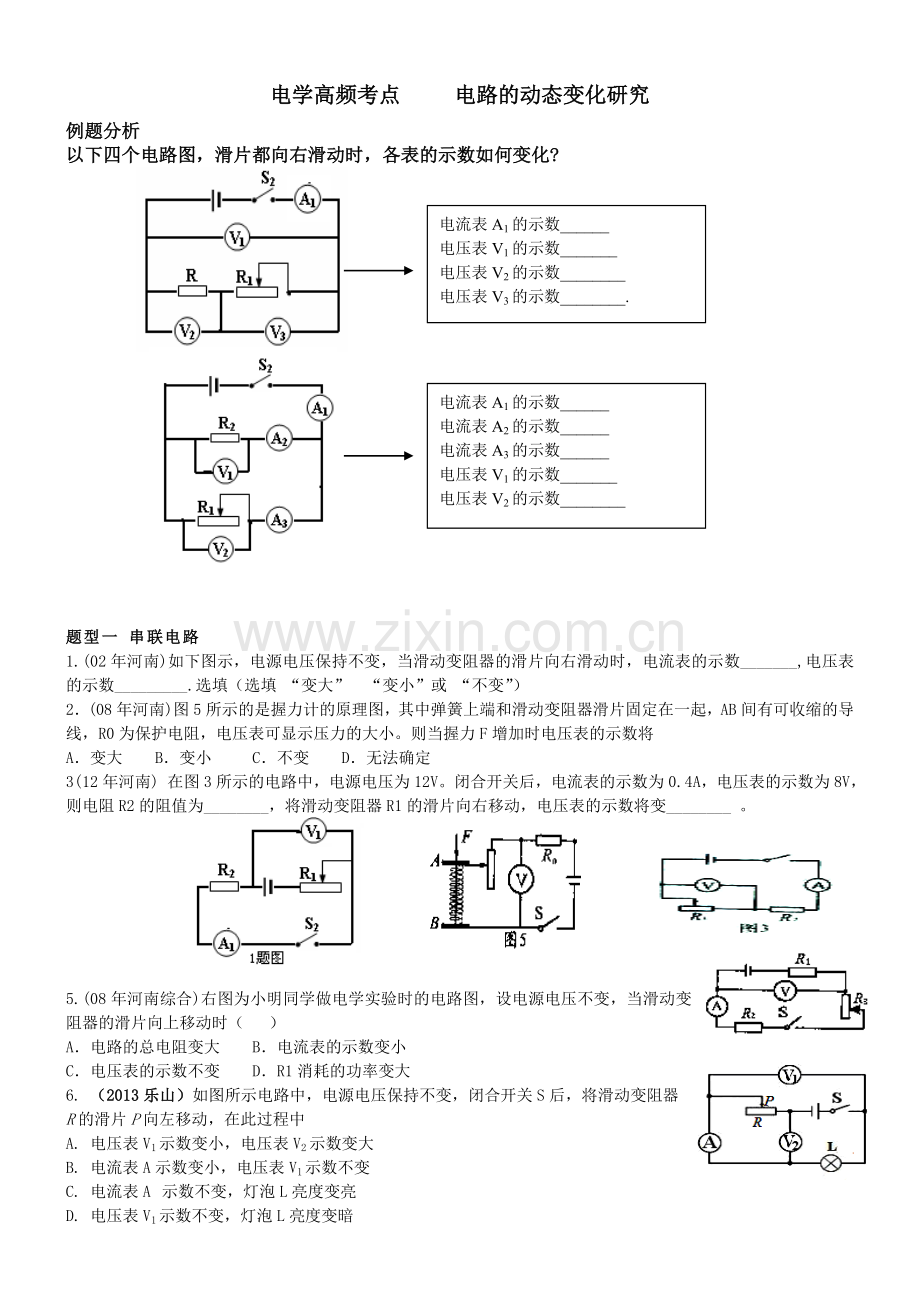

电学高频考点 电路的动态变化研究
例题分析
以下四个电路图，滑片都向右滑动时，各表的示数如何变化?
电流表A1的示数______
电压表V1的示数_______
电压表V2的示数________
电压表V3的示数________.

电流表A1的示数______
电流表A2的示数______
电流表A3的示数______
电压表V1的示数_______
电压表V2的示数________

题型一 串联电路
1.(02年河南)如下图示，电源电压保持不变，当滑动变阻器的滑片向右滑动时，电流表的示数_______,电压表的示数_________.选填（选填 “变大” “变小”或 “不变”）
2．(08年河南)图5所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。则当握力F增加时电压表的示数将
A．变大 B．变小 C．不变 D．无法确定
3(12年河南) 在图3所示的电路中，电源电压为12V。闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则电阻R2的阻值为________，将滑动变阻器R1的滑片向右移动，电压表的示数将变________ 。

5.(08年河南综合)右图为小明同学做电学实验时的电路图，设电源电压不变，当滑动变阻器的滑片向上移动时（ ）
A．电路的总电阻变大 B．电流表的示数变小
C．电压表的示数不变 D．R1消耗的功率变大
6. （2013乐山） 如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中
A. 电压表V1示数变小，电压表V2示数变大
B. 电流表A示数变小，电压表V1示数不变
C. 电流表A 示数不变，灯泡L亮度变亮
D. 电压表V1示数不变，灯泡L亮度变暗
A
S
a
b
V
P
7.（2013黄石）如右图所示电路，当滑动变阻器滑片P向a端滑动的过程中，电流表，电压表示数变化情况是
A．电流表示数变大 B．电流表示数变小
C．电压表示数变大 D．电压表示数变小
8.（2013内江）43．（3分）如四所示，电源电压为4．5V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为ΔU1、ΔU2、ΔU3，下列可能出现的情况是
A．ΔU1=0V ΔU2=2V ΔU3=1V
B．ΔU1=0V ΔU2=2V ΔU3=2V
C．ΔU1=0.5V ΔU2=1V ΔU3=1.5V
D．ΔU1=0.2V ΔU2=1V ΔU3=0.8V
9.某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（　　）
A． 天然气浓度增大时，电压表示数变小
B． 天然气浓度减小时，电流表示数变大
C． 天然气浓度增大时，电路消耗的总功率变小
D． 无论天然气浓度怎样变化，电压表与电流表示数的比值不变
10.如图所示的电路中，电源电压保持不变，R2、R3是两个定值电阻。闭合开关S、滑片P向左滑动：当电流表示数变化量的绝对值为ΔI时，电压表示数变化量的绝对值为ΔU；当电流表示数变化量的绝对值为ΔI′时，电压表示数变化量的绝对值为ΔU′。若ΔI<ΔI′，则
A. B.
C. D.以上三种情况都有可能

题型二 并联电路
1. (03年河南)如下图示，电源电压保持不变，当滑动变阻器的滑片向右滑动时，电流表的示数_______,灯泡亮度________.（选填 “变大” “变小”或 “不变”）

2.（2013烟台）在图4中所示，电源两端电压保持不变，闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是 （ ）
A ．电流表A1和电流表A2的示数之和变小
B ．电压表V和电流表A2的示数之比保持不变
C ．电流表A1的示数变小 ，电压表V的示数变大
D ．电流表A2的示数不变 ，电压表V的示数不变

3. （2013重庆）在如图4所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列分析正确的是
A．电流表A示数与电流表A示数的差变大
B．电流表A示数与电流表A示数的和变大
C．电压表V示数与电流表A示数的比值变大
D．电压表V示数与电流表A示数的乘积变大

题型三 由开关引起的变化
1．09年安徽）如图2所示的电路中，电压U 不变，开关S闭合后，下列说法正确
的是
A．电流表的读数增大 B．电流表的读数减小
C．电压表的读数增大 D．电压表的读数减小
2．09年安徽）如图6所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光；则断开开关S2时
A．电流表示数变小，灯L仍然正常发光
B．电流表示数变大，灯L变亮
C．电压表示数变大，灯L的实际功率变小
D．电压表示数不变，电路的总功率变大
3．如图1所示电路，电源电压保持不变，当开关S闭合时，两只灯泡L1和L2正常发光，若其中一只灯泡的灯丝突然烧断了，则下列关于电流表和
电压表的示数变化判断正确的是（ ）
A．电流表示数减小 电压表示数增大
B．电流表示数不变 电压表示数减小
C．电流表示数减小 电压表示数不变
D． 电流表示数增大 电压表示数不变

4.如图所示，电源电压保持不变，当开关S由断开到闭合时，
电流表的示数_______,电压表与电流表示数的比值将________.
(均选填“变大”“不变”或“变小”) 灯泡亮度__________.

电学高频考点（十二）伏安法测电阻
一．伏安法测电阻
1．原理：
2．电路图：

测量定值电阻的电路图 测量小灯泡的电阻的电路图

3．滑动变阻器的作用：
（1）测量定值电阻滑动变阻器的作用：___________________________________________________________
（2）测量小灯泡的电阻__________________________________________________________________________
4．本实验中多次测量的目的是：
（1）测量定值电阻：___________________________________________________________
（2）测量小灯泡的电阻__________________________________________________________________________
5.定值电阻的图像和小灯泡的图像。

题型一 伏安法测小灯泡的电阻
1. 小明按图2甲所示的电路图连接实验电路，测量电阻R的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图2乙、丙所示，则电阻R的阻值为 ________Ω。

2. （2011吉林）图16甲是利用“伏安法”测小灯泡电阻的实验电路图，图16乙是根据实验数据画出的通过小灯泡的电流I与它两端电压U之间的关系图像。通过图象可以得出小灯泡两端的电压为4V时，灯丝电阻为 Ω；当小灯泡两端的电压增大时，灯丝的电阻将 ，其原因是 。
3.某同学在“测量小灯泡电阻”的实验中，设计了如图14甲所示的电路图。小灯泡上标有“2.5V 0.3A”字样，电源电压为3V。
请完成下列回答。
（1）根据电路图，在图14乙中用笔画线代替导线连接实物图。
（2）某次测量，电流表与电压表的示数如图15所示，计算此时小灯泡灯丝的电阻值为________。
题型二 伏安法测定值电阻
4.（09年河南）在测量阻值约为5Ω的定值电阻Rx的实验中，小明和小亮用图13所示的器材进行实验。
用笔画线代替导线完成实物电路连接，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小。
小明把最后一根导线连接完毕后，看到电压表和电流表立即都有较大示数，他在实验操作中的两处错误是 和 。
改正错误后，小明改变Rx两端的电压和电流．两次测得的电阻值分别为R1=5.1Ω，R2=5.3Ω。第三次测量时．电流表的示数为0.5A，电压表的示数如图14所示，则R3= Ω，实验测得值应为Rx= Ω。

5（2015•岳阳模拟）在“测量定值电阻阻值”和“测量小灯泡电阻”的实验中：
（1）婷婷正确连接好电路后，闭合开关，小灯泡不亮，检查发现A的示数为零，V的示数接近电源电压，请你帮婷婷分析电路的故障可能是： ．纠正错误后移动滑动变阻器的滑片到某一位置时，观察到电流表示数为0.2A，电压表示数如图甲所示，则定值电阻阻值为 Ω．
（2）婷婷仅把这一次实验测得的阻值作为最后的结果，你认为合适吗？ ，
理由是 ．
（3）测出电阻后，婷婷将电路中的定值电阻换成了一个额定电压为2.5V的小灯泡，测量小灯泡的电阻，图乙是婷婷重新连接的不完整的电路，请你用笔代替导线将实物电路连接完整．（要求：滑片P向右移动时，小灯泡变亮）

（4）闭合开关后，调节滑动变阻器滑片P，使电压表示数为 V时，小灯泡正常发光，如果此时电流表示数如图丙所示，则小灯泡的电阻是 ．
（5）另一实验小组同学，按正确方法完成实验后，分别绘制了“定值电阻”和“小灯泡”的U-I图象如丁图所示，则表示“定值电阻”的U-I图象的是 （填“甲”或“乙”），这样判断的依据是 ．
6．2011河南中考 小亮在做“测量小灯泡的电阻”实验中，所用小灯泡上标有“2.5V"字样。(1)图16是小亮未连接好的电路，请你用笔画线代替导线，将实物图补充完整：
实验次数
1
2
3
U/N
2.0
2.5
2.8
I/A
0.22
0.25
0.26
R/Ω

(2)电路连好后，小亮分别测出了小灯泡的几组电压和电流值．记录在表格中。
①小灯泡正常工作时的电阻为 Ω。
②小亮从数据中发现，灯泡的电阻是变化的，你认为影响电阻变化的主要因素是 。
(3)完成上述实验后，小亮看到滑动动变阻器的铭牌模糊不清，于是想测量变阻器的最大阴值Rx。他从实验室找来一个阻值已知为R0的定值电阻替换了灯泡．同时撤去了发生故障的电流表，并利用余下器材(电压未知的电源、量程合适的电压表、滑动变阻器、开关各—个。导线),在不改动电压表位置及其连线的情况下，很快测出了Rx的大小。
①请把你设计的电路电路图在虚线框内。
②简述实验过程中要测量的物理量并用相应字母表示：
(i) ;
(ii) ;
③Rx= (用已知量和测量量表示)。

二、单表法测电阻
（一）单独电压表（没有电流表）伏阻法：
方法一
电路图：
步骤：如图所示，当开关S闭合时，先用电压表测R0两端的电压，其示数为U1；再用电压表测Rx两端的电压，其示数是U2
表达式Rx=

方法二：能否只连接一次电路？

步骤：如图所示，R0 与Rx串联，当开关S1闭合时，电压表测的是电源电压，电压表的示数为U1；当开关S2时，电压表测的是R0两端的电压，电压表的示数为U2；
表达式Rx=

方法三：能否用一只单刀单置开关？
电路图：
步骤：如图所示，当开关S闭合时，电压表示数为U1 ；当S断开时，电压表其示数为U2 ；
表达式Rx=

方法四：如果将定值电阻换成滑动变阻器呢？
电路图：
步骤：如图所示，滑动变阻器的的最大值为R0，当滑动变阻器的滑片在最左边时，电压表的示数为U1；当滑动变阻器的滑片在最右边时，电压表的示数为U2；
表达式Rx=

（二）、单独电流表（没有电压表）安阻法：
方法一：电路图：
步骤：如上图所示，先用电流表测R0中的 电流，其示数为I1，这时可求出电源电压U＝I1R0 ；再测Rx中的电流，其示数是I2；
表达式Rx=

方法二：上述方案中电流表要两次连接，能否只连接一次完成实验？
电路图:
步骤：如上图所示，当开关S1闭合时，电流表的示数为I1；当开关S2闭合时，电流表示数是I2
表达式Rx=

方法三：能否用一只单刀单置开关？
电路图:
步骤：如图所示。当开关S断开时，电流表的示数为I1；当S闭合时,电流示数是I2，
表达式Rx=

方法四：能否将R0 、Rx串联起来测量？
电路图：
步骤：如图所示，当开关S闭合时，电流表的示数为I1；当S断开时，R0和Rx串联，电流表示数是I2；
表达式Rx=

方法五：能否用一只滑动变阻器代替上题中的R0
电路图:
步骤：如图所示，滑动变阻器的的最大值为R0，当滑动变阻器的滑片在最左边时，电流表的示数为I1；当滑动变阻器的滑片在最右边时，电流表的示数为I2
表达式Rx=
这些方法的归纳非常全，也很清晰，可以让学生在练习册上找找相应的习题，试着自己把这些内容总结出来

三．等效替代法
方法一：用图10所示的电路也可以测出未知Ｒｘ的阻值。当S扳到A时电流表的示数为I，再将 S 扳到B时，调节R0（电阻箱）的电阻，使电流表示数仍为I，即RX=R0。

方法二：若只有一只电压表和电阻箱，则可用替代法测电阻的阻值，如图11所示。先合上开关S1，把单刀双掷开关S2打到1，调节滑动变阻器的阻值，使电压表有一合适的示数U0。再把单刀双掷开关S2打到2，调节电阻箱的阻值，使电压表的示数仍为U0，则此时电阻箱的示数即为待测电阻Rx的阻值，即RX=R0。

.“测量小灯泡电功率”的实验电路如图甲所示。小灯泡的额定电压为2.5V。

(1）实验中，闭合开关，移动滑片P到某个位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向＿＿＿＿（选填“A”或“B”）端移动，小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率为＿＿＿＿W。
(2）小华同学实验时发现桌上没有电流表，却多了一个滑动变阻器R0（最大阻值用R0表示），他设计如图丙所示电路，也测出了灯泡的额定功率。请补全下列步骤。
①闭合开关，先调节滑动变阻器R0的滑片到最左端，再调节另一滑动变阻器的滑片，直到＿＿＿＿＿＿＿＿时为止；
②接着＿＿＿＿＿＿＿＿，读出这时电压表的示数为U；
③小灯泡的额定功率表达式P＝＿＿＿＿＿＿＿＿。
