2016级欧姆定律专题训练
1．如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流和电阻R2。

2．如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A，I1=0.4A，求R2的电阻值。

3．如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流I。

4．在如图所示的电路中，电阻R1的阻值为10欧。闭合开关S，电流表Al的示数为0.3安，电流表A的示数为0.5安。求：(1)通过电阻R2的电流。(2)电源电压。(3)电阻R2的阻值。

5．如图所示电路，R0=10Ω，电源电压不变，当在电路中再随意串联一个R1=30Ω的电阻时，电流表示数为I1=0.25A，
⑴求电源电压
⑵若要使电流表示数为I2=1.2A，需在右图中如何连接电阻？阻值为多大？

6．有一电阻为20Ω的电灯，在正常工作时它两端的电压为12V。但是我们手边现有的电源电压是20V，要把电灯接在这个电源上，需要给它___联一个电阻，电阻的阻值为多大？

7．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？
8．两只定值电阻，甲标有“10Ω  1A”，乙标有“15Ω  0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流为_____A；电路两端允许加的最大电压为_____V。

9．如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。当S1、S2断开，S3闭合时，电流表的示数为0.45A；S1断开，S2、S3闭合时，电流表的示数为0.75A。求：
（1）电源电压为多少? （2）R2的阻值为多少?
（3）S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少?

10．如图所示，R1＝25 Ω，小灯泡L的规格为“2.5 V　0.3 A”，电源电压保持不变。
(1)S1、S2都断开时，小灯泡L正常发光，求电源电压。
(2)S1、S2都闭合时，电流表示数变为0.6 A，求R2的阻值。

11．如图示的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω。
求：（1）如果开关S1、S2都断开时，电流表电压表的示数是多大？
（2）如果开关S1、S2都闭合时，电流表的示数是多大？

12．如图所示的电路中电源电压保持不变，R3＝5Ω，当开关S1、S2都断开时，电流表的示数为0.6A，电压表示数是6V，S1、S2都闭合时，电流表示数为1A，求R1、R2的阻值？

13．电源电压保持不变，R1＝8Ω，R2= 12Ω。求:（1）开关S1、S2都断开，电流表示数为0.6A，那么电源电压多大？（2）开关S1、S2都闭合，电流表示数为2.5A，那么R3的阻值多大？

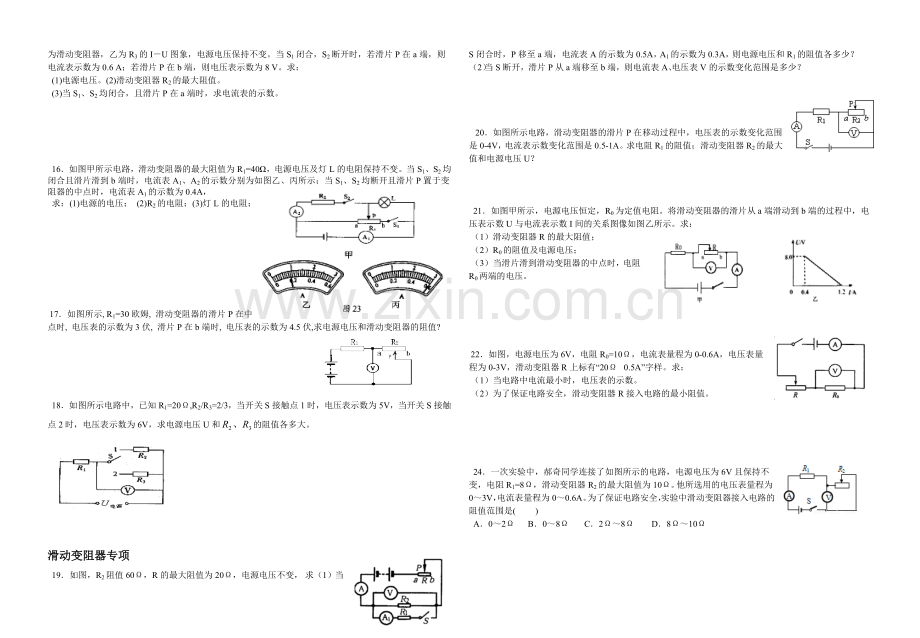

15．如图所示，甲为电路的连接情况，R1＝20 Ω，R2为滑动变阻器，乙为R3的I－U图象，电源电压保持不变。当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6 A；若滑片P在b端，则电压表示数为8 V。求：
(1)电源电压。(2)滑动变阻器R2的最大阻值。
(3)当S1、S2均闭合，且滑片P在a端时，求电流表的示数。

16．如图甲所示电路，滑动变阻器的最大阻值为R1=40Ω，电源电压及灯L的电阻保持不变。当S1、S2均闭合且滑片滑到b端时，电流表A1、A2的示数分别为如图乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A，
求：(1)电源的电压； (2)R2的电阻；(3)灯L的电阻；

17．如图所示, R1=30欧姆, 滑动变阻器的滑片P在中点时, 电压表的示数为3伏, 滑片P在b端时, 电压表的示数为4.5伏,求电源电压和滑动变阻器的阻值?

18．如图所示电路中，已知R1=20Ω,R2/R3=2/3，当开关S接触点1时，电压表示数为5V，当开关S接触点2时，电压表示数为6V，求电源电压U和的阻值各多大。

滑动变阻器专项
19．如图，R2阻值60Ω，R的最大阻值为20Ω，电源电压不变， 求（1）当S闭合时，P移至a端，电流表A的示数为0.5A，A1的示数为0.3A，则电源电压和R1的阻值各多少？ （2）当S断开，滑片P从a端移至b端，则电流表A、电压表V的示数变化范围是多少？

 20．如图所示电路，滑动变阻器的滑片P在移动过程中，电压表的示数变化范围是0-4V，电流表示数变化范围是0.5-1A。求电阻R1的阻值；滑动变阻器R2的最大值和电源电压U？

21．如图甲所示，电源电压恒定，R0为定值电阻。将滑动变阻器的滑片从a端滑动到b端的过程中，电压表示数U与电流表示数I间的关系图像如图乙所示。求：
（1）滑动变阻器R的最大阻值；
（2）R0的阻值及电源电压；
（3）当滑片滑到滑动变阻器的中点时，电阻R0两端的电压。

22．如图，电源电压为6V，电阻R0=10Ω，电流表量程为0-0.6A，电压表量程为0-3V，滑动变阻器R上标有“20Ω  0.5A”字样。求：
（1）当电路中电流最小时，电压表的示数。
（2）为了保证电路安全，滑动变阻器R接入电路的最小阻值。

24．一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω。他所选用的电压表量程为0～3V，电流表量程为0～0.6A。为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是(      )
A．0～2Ω      B．0～8Ω  C．2Ω～8Ω   D．8Ω～10Ω
