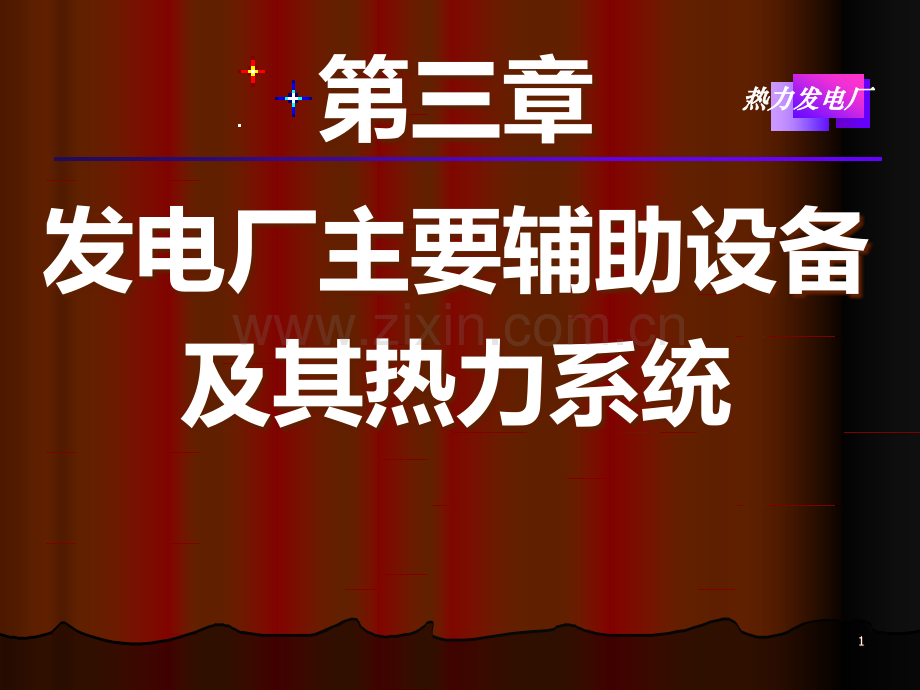

热力发电厂热力发电厂第三章 发电厂主要辅助设备及其热力系统1 1第四节 再热机组的旁路系统热力发电厂热力发电厂2第四节 再热机组的旁路系统级级级3一、旁路系统及其作用概念：P91汽轮机的旁路系统高压旁路（级旁路）-高压缸旁路低压旁路（级旁路）-中、低压缸旁路整机旁路（一级大旁路）-整个缸体旁路热力发电厂热力发电厂4旁路系统的作用1、保护再热器 启动、冲转前、甩负荷（高压缸无排汽）2、改善启动条件、加快启动速度 配合锅炉，调整汽压、汽温和流量，加快 温升速度，缩短启动时间，延长汽机寿命。可进行停机不停炉运行。3、回收工质、消除噪音 启、停、低负荷或负荷突降、甩负荷时 （炉产汽量大于机用汽量）热力发电厂热力发电厂5热力发电厂热力发电厂4、减少安全门动作次数，延长使用寿命。5、中压缸冲转动画5-86二、旁路系统的容量 即旁路系统的通流能力（在机组的设计压力下）汽压低，通流能力变小锅炉额定蒸发量 旁路通过的蒸汽量热力发电厂热力发电厂7三、旁路系统的形式热力发电厂热力发电厂81、两级串联旁路系统功能齐全、系统简单两级串联、三级减温减压热力发电厂热力发电厂9再热器无保护：材料要耐高温 布置烟温区不要太高 中联门前装对空排汽阀，用以提高二次汽温2、一级大旁路热力发电厂热力发电厂103、两级并联旁路高旁-保护再热器，对空排汽提高二次汽温大旁-启、停、甩排汽热力发电厂热力发电厂114、三级旁路系统功能齐全、但太复杂，投资和运行费用高热力发电厂热力发电厂125、三用阀的旁路系统热力发电厂热力发电厂13 实际为高、低压两级串联（高旁100%、低旁60%70%）（1）启动调节功能（满足启、停、甩的各 种要求）（2）截止功能（正常运行时，主蒸汽、再 热蒸汽截止隔离）（3）安全阀功能（过热器出口不设安全阀，再热器出口仍设安全阀）热力发电厂热力发电厂14四、旁路系统举例引进型300MW机组abc热力发电厂热力发电厂15引进型300MW旁路系统特点：（1）高低旁路减压阀前不设隔离阀 （2）旁路系统热备用靠预热管 （3）经三级减温减压预热管：高旁前管道及阀体预热-靠预热管a 高旁后管道-靠预热管b 低旁前管道及阀体预热-靠预热管c热力发电厂热力发电厂16国产300MW：旁路系统热备用靠开疏水门17热力发电厂热力发电厂五、旁路系统运行主、再、旁运行 注意：（1）高温蠕变 （2）交变应力下疲劳、裂纹 控制：温度及温度变化率 机组启动分冷态、温态、热态、极热态 旁路启动时，应同时开启高、低旁，或先投低旁再投高旁，绝不允许颠倒。正常运行旁路系统处于热备用。18再见！19
