小试身手.doc

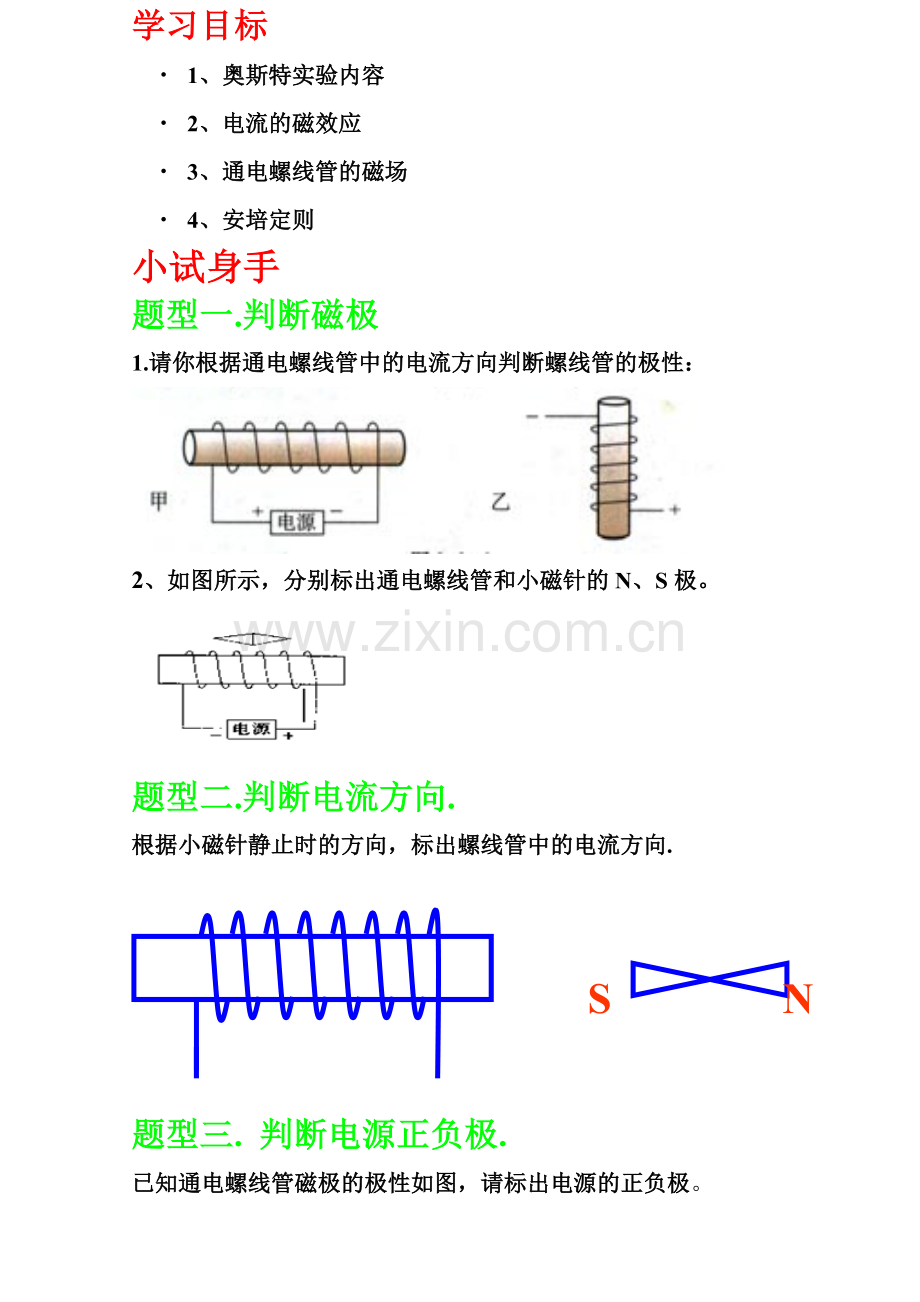

学习目标
• 1、奥斯特实验内容
• 2、电流的磁效应
• 3、通电螺线管的磁场
• 4、安培定则
小试身手
题型一.判断磁极
1.请你根据通电螺线管中的电流方向判断螺线管的极性：

2、如图所示，分别标出通电螺线管和小磁针的N、S极。

题型二.判断电流方向.
根据小磁针静止时的方向，标出螺线管中的电流方向.

S
N

题型三. 判断电源正负极.
已知通电螺线管磁极的极性如图，请标出电源的正负极。

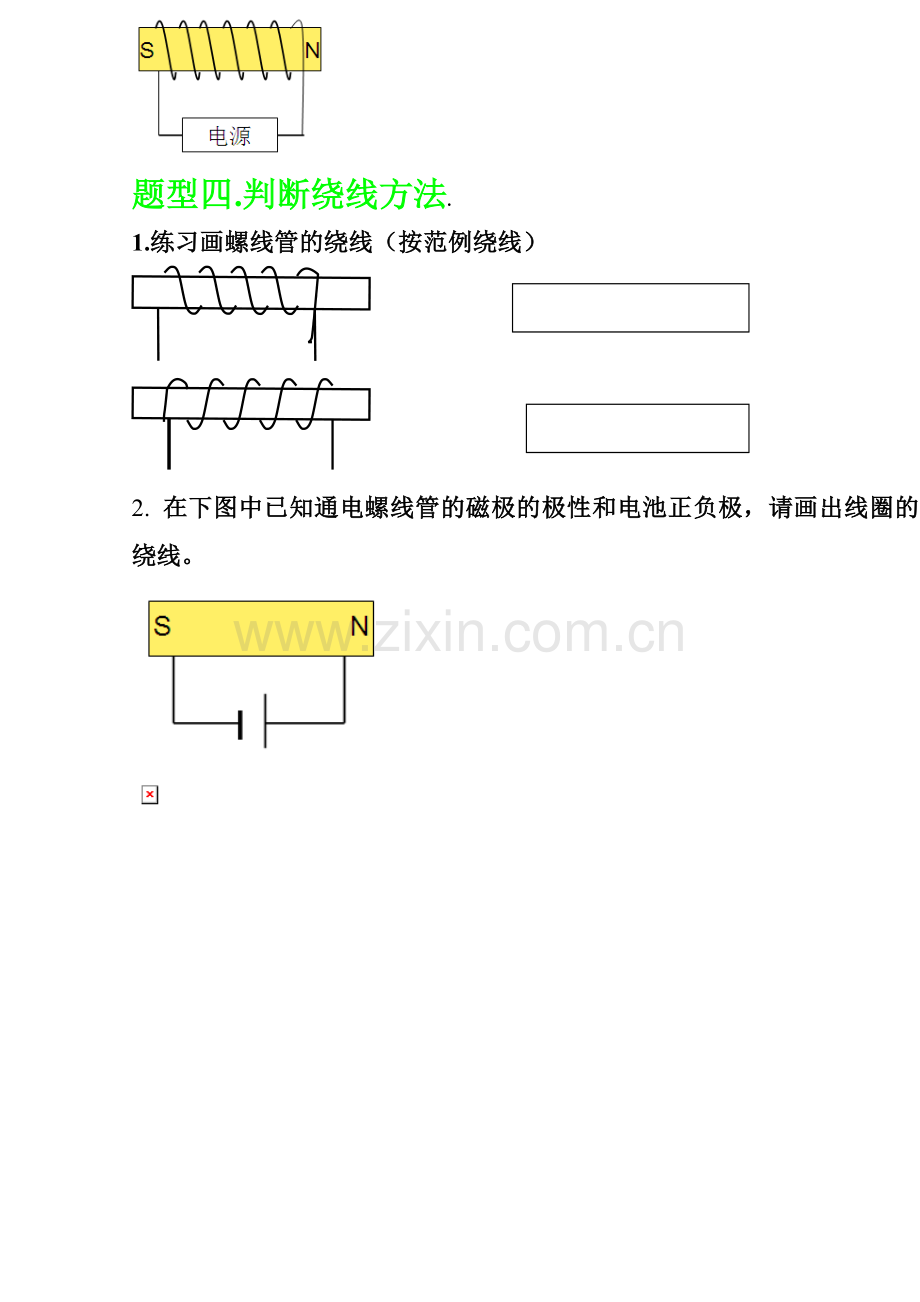

题型四.判断绕线方法.
1.练习画螺线管的绕线（按范例绕线）

2. 在下图中已知通电螺线管的磁极的极性和电池正负极，请画出线圈的绕线。
