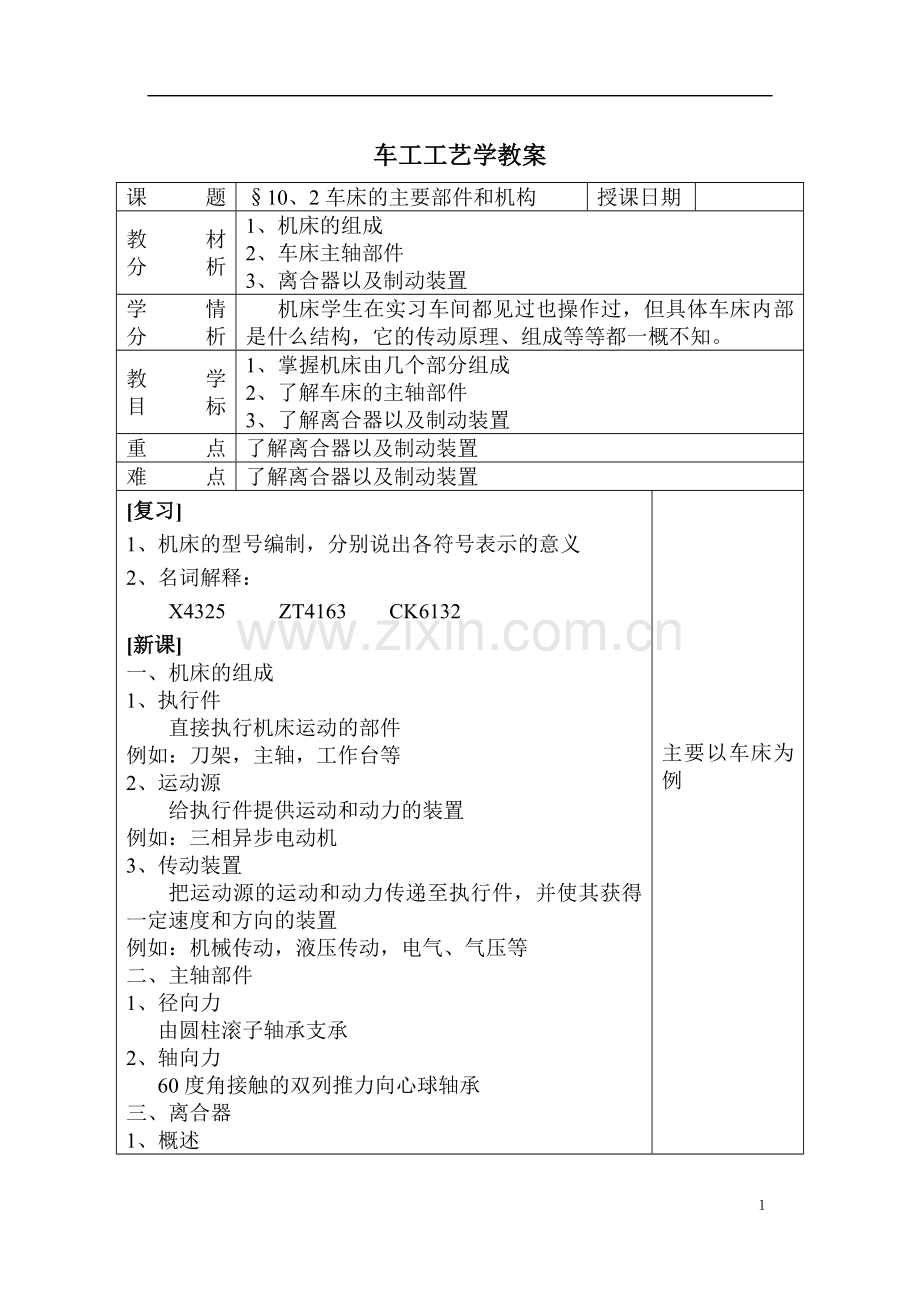

车工工艺学教案
课题
§10、2车床的主要部件和机构
授课日期

教材
分析
1、机床的组成
2、车床主轴部件
3、离合器以及制动装置
学情
分析
机床学生在实习车间都见过也操作过，但具体车床内部是什么结构，它的传动原理、组成等等都一概不知。
教学
目标
1、 掌握机床由几个部分组成
2、 了解车床的主轴部件
3、 了解离合器以及制动装置
重点
了解离合器以及制动装置
难点
了解离合器以及制动装置
[复习]
1、 机床的型号编制，分别说出各符号表示的意义
2、 名词解释：
X4325 ZT4163 CK6132
[新课]
一、 机床的组成
1、 执行件
直接执行机床运动的部件
例如：刀架，主轴，工作台等
2、 运动源
给执行件提供运动和动力的装置
例如：三相异步电动机
3、 传动装置
把运动源的运动和动力传递至执行件，并使其获得一定速度和方向的装置
例如：机械传动，液压传动，电气、气压等
二、 主轴部件
1、 径向力
由圆柱滚子轴承支承
2、 轴向力
60度角接触的双列推力向心球轴承
三、 离合器
1、概述

主要以车床为例

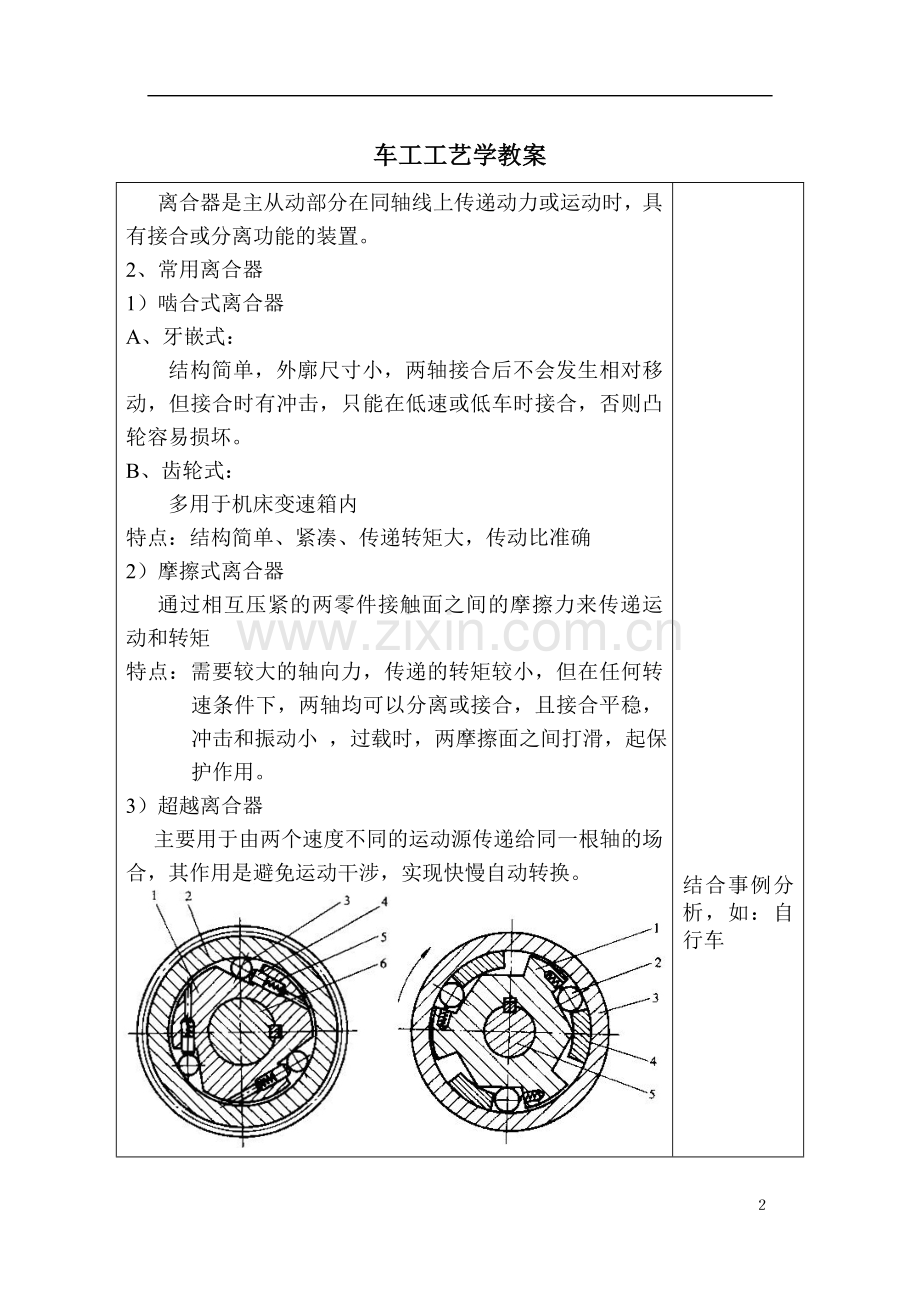

车工工艺学教案
离合器是主从动部分在同轴线上传递动力或运动时，具有接合或分离功能的装置。
2、常用离合器
1） 啮合式离合器
A、牙嵌式：
结构简单，外廓尺寸小，两轴接合后不会发生相对移动，但接合时有冲击，只能在低速或低车时接合，否则凸轮容易损坏。
B、齿轮式：
多用于机床变速箱内
特点：结构简单、紧凑、传递转矩大，传动比准确
2） 摩擦式离合器
通过相互压紧的两零件接触面之间的摩擦力来传递运动和转矩
特点：需要较大的轴向力，传递的转矩较小，但在任何转速条件下，两轴均可以分离或接合，且接合平稳，冲击和振动小 ，过载时，两摩擦面之间打滑，起保护作用。
3） 超越离合器
主要用于由两个速度不同的运动源传递给同一根轴的场合，其作用是避免运动干涉，实现快慢自动转换。

结合事例分析，如：自行车
车工工艺学教案
4） 安全离合器
是一种过载保护机构，它可使机床的传动零件在过载时，自动断开传动，以免机构发生损坏。
具体图见书P195 图10-14
分析：当出现过载时，齿爪在传动中产生的轴向力F轴>F弹，则2右结合子右移与1左结合子脱开。两结合子之间打滑，从而断开传动，保护机构不受损坏。
注：当过载消除，左右结合子在弹簧作用下，重新啮合，继续正常工作。
四、 制动装置
[小结]
1、机床的组成
2、车床主轴部件
3、离合器以及制动装置
[作业]
书P211 3、4只做第一个问

根据图纸分析

教后小记

３
