第25章 投影与视图
25.1投影（1）
——平行投影与中心投影
【教学内容】平行投影与中心投影。
【教学目标】
知识与技能
经历实践探索，了解投影、投影面、平行投影和中心投影的概念；
了角平行投影和中心投影的区别。
过程与方法
通过观察、分析、推论，使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。
情感、态度与价值观
让学生经历操作、实验、发现、确认等数学活动，体会数学观点，培养学生的数学意识。
【教学重难点】
重点：理解平行投影和中心投影的特征；
难点：在投影面上画出平面图形的平行投影或中心投影
【导学过程】
【知识回顾】
你看过皮影戏吗? 皮影戏又名“灯影子”，是我国民间一种古老而奇特的戏曲艺术，在关中地区很为流行。皮影戏演出简便，表演领域广阔，演技细腻，活跃于广大农村，深受农民的欢迎。（有条件的）放映电影《小兵张嘎》部分片段 ---小胖墩和他爸在日军炮台内为日本鬼子表演皮影戏
【情景导入】
出示投影：

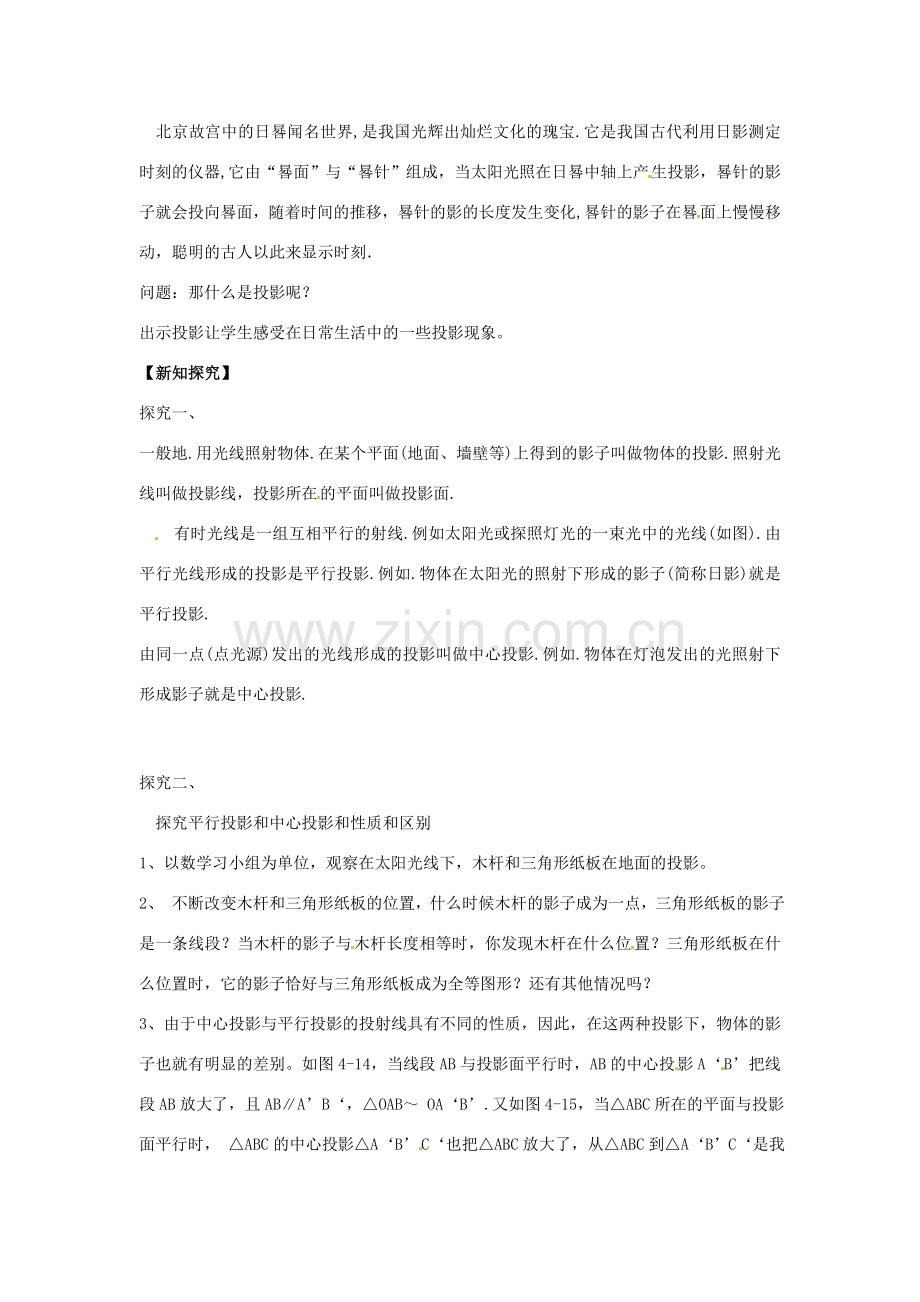

北京故宫中的日晷闻名世界,是我国光辉出灿烂文化的瑰宝.它是我国古代利用日影测定时刻的仪器,它由“晷面”与“晷针”组成，当太阳光照在日晷中轴上产生投影，晷针的影子就会投向晷面，随着时间的推移，晷针的影的长度发生变化,晷针的影子在晷面上慢慢移动，聪明的古人以此来显示时刻．
问题：那什么是投影呢？
出示投影让学生感受在日常生活中的一些投影现象。
【新知探究】
探究一、
一般地.用光线照射物体.在某个平面(地面、墙壁等)上得到的影子叫做物体的投影.照射光线叫做投影线，投影所在的平面叫做投影面.
有时光线是一组互相平行的射线.例如太阳光或探照灯光的一束光中的光线(如图).由平行光线形成的投影是平行投影.例如.物体在太阳光的照射下形成的影子(简称日影)就是平行投影.
由同一点(点光源)发出的光线形成的投影叫做中心投影.例如.物体在灯泡发出的光照射下形成影子就是中心投影.
探究二、
探究平行投影和中心投影和性质和区别
1、以数学习小组为单位，观察在太阳光线下，木杆和三角形纸板在地面的投影。
2、 不断改变木杆和三角形纸板的位置，什么时候木杆的影子成为一点，三角形纸板的影子是一条线段？当木杆的影子与木杆长度相等时，你发现木杆在什么位置？三角形纸板在什么位置时，它的影子恰好与三角形纸板成为全等图形？还有其他情况吗？
3、由于中心投影与平行投影的投射线具有不同的性质，因此，在这两种投影下，物体的影子也就有明显的差别。如图4-14，当线段AB与投影面平行时，AB的中心投影A‘B’把线段AB放大了，且AB∥A’B‘，△OAB～ OA‘B’.又如图4-15，当△ABC所在的平面与投影面平行时， △ABC的中心投影△A‘B’C‘也把△ABC放大了，从△ABC到△A‘B’C‘是我们熟悉的位似变换。
探究三、
请观察平行投影和中心投影，它们有什么相同点与不同点？
平行投影与中心投影的区别与联系
区别
联系
光线
物体与投影面平行时的投影
平行投影
平行的投射线
全等
都是物体在光线的照射下，在某个平面内形成的影子。(即都是投影)
中心投影
从一点出发的投射线
放大(位似变换)
【知识梳理】
我们这节课学习了什么知识？
【随堂练习】
地面上直立一根标杆AB如图，杆长为2cm。
①当阳光垂直照射地面时，标杆在地面上的投影是什么图形？
②当阳光与地面的倾斜角为60°时，标杆在地面上的投影是什么图形？
并画出投影示意图；
