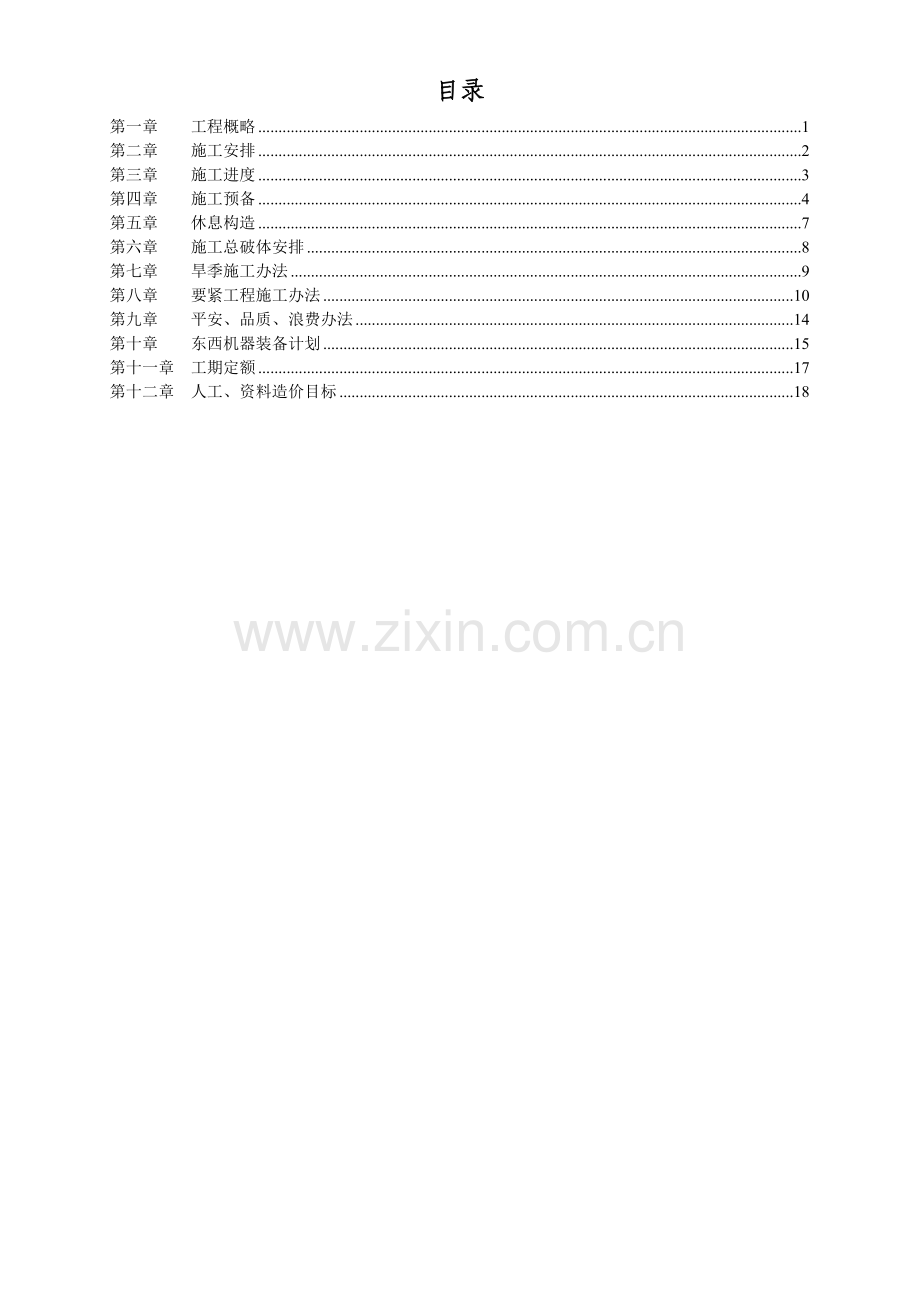

目录
第一章 工程概略 1
第二章 施工安排 2
第三章 施工进度 3
第四章 施工预备 4
第五章 休息构造 7
第六章 施工总破体安排 8
第七章 旱季施工办法 9
第八章 要紧工程施工办法 10
第九章 平安、品质、浪费办法 14
第十章 东西机器装备计划 15
第十一章 工期定额 17
第十二章 人工、资料造价目标 18

第一章 工程概略
某热电站第期工程有6台蒸发量220t/h燃油汽锅,为增加都会净化,依照国度对烟气中SO2排放的规则,设一座180m高钢筋混凝土烟囱。
烟囱采纳环形刚性根底,持力层在处的自然砂卵石层上,承载力取400kN/m2。设人防室,顶板厚40cm。根底底直径24m,10m处筒身直径,筒首内径,有竖向凹槽状花饰。标高在20m以下,壁厚为60cm;标高20m-180m,壁厚由60cm增加为16cm。
筒因素两个坡度,20m以下为10%,20m以上为2.5%,内壁20m-150m处为2.2%。
筒壁混凝土为C30石英砂重混凝土,隔热层为10cm厚加气混凝土块,内衬为12cm厚C20陶粒混凝土。沿全高每10m设一道牛腿。
第二章 施工安排
施工安排依照施工情况、装备状况、休息力的技巧才能作以下安排。
一、工期安排
根底挖土到混凝土浇筑、回填土终了共99个任务日。±0m为12d,滑升到180m为60d。
二、工序安排
全套滑模装置包含操纵平台、模板、千斤顶与支承杆。为习惯修建物构造尺寸变更,计划进展三次组模。第一次平台组装的标高(指辐射梁上翼缘)为+,混凝土筒壁的标高为+6m;第二次改装平台标高为+m,混凝土停歇在+圈梁下平;第三次改装平台标高为,混凝土停歇在107m。

第三章 施工进度

施工进度的快慢,取决于是否保障延续施工,针对详细状况应采用以下办法。
(1) 保障用电,除内部供电外,自设120kW发电机一台。
(2)保持小到中雨、风力小于5级时施任务业不绝。
(3)构造专门的扫除施工妨碍小组,处置暂时碰到的咨询题,同时担任对悬索拉杆、高低钢圈、歪撑、护身栏、运动围圈及悬挂足手板等维修及两头拆改任务。预备任务小组要依照计划计划,拔出各项任务,为全体顺遂延续滑升施工制造前提。
(4)两头平台的改装任务必需按一致安排的计划跟计划有步调地施行。
施工进度计划见下表。
施工项目
计划进度
计划滑降低度(m)
现场装备预备、平台、模板组装与构造装置实验
7月15日-8月30日

+6—滑升
9月1日-9月6日

第二次台模平台改装
9月7日-9月10日

+19.5—滑升
9月10日-10月5日

第三次平台模板改装
10月6日-10月8日

+106.76—滑升
10月9日-10月29日

第四章 施工预备
一、操纵平台的计划
操纵平台采纳辐射状空间下撑式悬索构造,由辐射梁、悬索拉杆、两头鼓圈等三个要紧局部构成。两头鼓圈由高低内钢圈与腹杆组合而成,见图1。

依照始滑升标高跟盘算后果,第一次组装平台直径为,设40对12号槽钢辐射染,40根Ф16mm悬索拉杆,分不用螺栓与花篮螺栓衔接在内环梁的高低钢圈上。为了增强平台的全体刚度,在副射梁下加设中钢圈跟外钢圈,要紧感化是装置平台护身栏及双孔随升井架的四根歪撑。
平台荷载(包含装备分量)分三个局部分不盘算,即核心环梁(包含双孔井架、吊笼、旌旗灯号室、电工间及液压操纵室等);平台局部;晋升架局部(包含表里吊足手架、模板零碎及滑升的摩阻力等)。
静荷载超载系数取1.1,活荷载取1.2,能源系数取1.2(吊笼回升时思索)。模板滑升时的摩阻力,从实验说明与滑升速率(指施工延续性)、气温、模板外表的润滑水平有关,可依照施工时节与施工纯熟水平选用2。本工程因常温施工,并采纳新钢模板,且延续功课,因而可取上限值。操纵平台上的施工荷载可综合思索取2,包含操纵职员、小型机具及暂时存料。静荷载按实践状况拔取。
荷载组合按两种状况分不盘算。第一种组合是全部平台进入滑升形态,这时的荷载要紧由全体自重、模板的摩阻力及平台上的施工荷载三局部构成;第二种组合是当滑升停顿,吊笼满载运转、平台处于浇筑混凝土形态,这时的荷载要紧是全体自重、导索的张紧力及吊笼分量(包含自重、混凝土及乘人)等构成。第一种组适用于盘算所需千斤顶及支承杆的数目,第二种组适用于盘算平台各杆的内力。
除上述两种荷载组合外,盘算荷载的部位也分两种状况:一是操纵平台处于最年夜直径的部位;二是两头改装时,操纵平台撤除局部辐射梁、晋升架及千斤顶后最年夜直径的部位。假如两头改装后辐射梁根数稳定,那么不另盘算。
荷载组合数值如下:
+时初次平台组装,平台面积219m2。
(1)上料时:静荷载450kN
活荷载270kN

合计720kN
(2)滑升时:静荷载450kN
活荷载390kN

合计840kN
滑升肇端选择从烟道口下部开场。千斤顶选用GYD-35型滚珠式液压千斤顶,响应配Ф25支承杆。
千斤顶数目:∑Pmax=840kN,Nmin=840÷15=56台,取60台。
二、施工园地与路途
施工园地应抄平并碾压平坦。园地平坦的同时,依照施工破体安排,按汽车路途做成6m宽焦渣路面,转角处直径不小于10m。
三、施工时期现场用水盘算
施工用水:q1=K1((∑Q12)÷(8×3600))K1取1.15,K2取1.5,
那么q1=1.15(((10×250+10×300)×1.5)÷(8×3600))=/s
生涯用水:q2=(P1.N2.K3)÷(t×8×3600)式中N2为20L/人班
那么q2=(210×20×1.5)÷(1.5×8×3600)=/s
消防用水:q2可选用q3=10L/s
供水管径盘算:υ选用/s,Q=10L/s
四、施工用电量盘算
钢筋加工装备
搅拌机2台20kW
卷扬机5台45kW
交换电焊机4台80kVA
振捣器4台5kW
kW
其余小型机具与照明20kW
×(0.7×120/0.75+0.6×80)=176kVA
选用180kVA变压器1台。
五、暂时装备
搅拌机棚48m2,水泥库160m2,现场搭活开工棚330m2。
第五章 休息构造
因为工种多,工程量与休息力的装备不克不及够完整平衡,因而,台上、台下均采用专业混杂相联合的综合休息构造方式,夸年夜分工合作。休息力装备见下表。

工种
台上作业班
台下作业班
6m-107m
107m-180m
6m-107m
107m-180m
木匠
6
4

钢筋工
8
6
2
2
混凝土工
12
8
22
19
抹灰工
4
4

架子工
2
2
1
1
电焊工
2
2

电工
2
2

机工
3
3
7
7
旌旗灯号号
1
1
1
1
导索

2
2
激光

1
1
值班班长
1
1
1
1
算计
41
33
37
34
注:3个班总计:6m-107m为234人,107m-180m为201人。
第六章 施工总破体安排

施工总破体安排见下列图。

第七章 旱季施工办法
烟囱滑升普通选择在常温时节,雨期施工采用小到中雨普通不复工的原那么,其办法是:
(1)严厉操纵水灰比,加水量只许偏少,毫不克不及加多。常常测定砂、石含水率,以利控制加水量。
(2)水平运输车内加防雨装备掩盖。
(3)浇筑混凝土时,在晋升架上架布防雨棚,混凝土浇筑终了后应掩盖塑料布。
(4)施工职员均应装备雨衣、雨裤。
(5)运输混凝土的路途应铺设平坦,并按规则做泛水,设置排水沟。

第八章 要紧工程施工办法
一、筒身施工工艺流程
从20m标高开场到顶,筒身由三层资料构成,工艺流程如下列图所示。
二、筒壁混凝土与内衬混凝土施工

以往理论证实:在常温下只需操纵混凝土浇筑中的停歇时刻不年夜于2-3h,控制好模板收分,脱模强度不年夜于1Mpa,普通不会呈现拉裂的状况。混凝土强度在时,虽也不塌不粘,但外表不敷雅不雅,脱模后外表需修缮。
为无效地操纵混凝土品质与出模强度,对混凝土坍落度规则了两项目标:普通混凝土搅拌出盘时为10-14cm,入模时为4-6cm;陶粒混凝土坍落度变更较小,搅拌出盘为6-8cm,入模为2-4cm。日班比白班数值可小一些。

普通混凝土采纳普通转筒式搅拌机,陶粒混凝土需用强迫式搅拌机,用胶轮小车输送混凝土,经过运动溜槽入模。

采纳HZ-50高频振捣器,留意不得漏振,也不要振捣时刻过长。振捣棒不克不及深化到已振好的混凝土层跟震动主筋。两种混凝土最好同时振捣。浇筑与振捣普通采用对半分,顺、逆时针偏向瓜代进展。
三、隔热层施工
隔热层采纳单层10cm厚加气块用耐火泥砌筑,每层加气块跟着振捣砌筑,每块用2个卡子牢固。20m以上改为干砌,干砌的要害要平坦、卡牢,振时不走动。
四、绑扎钢筋
筒壁钢筋最年夜直径为Ф25,最长,环竖筋均匀间距最年夜为15cm,环筋架设紧跟滑升进度,一直保持在晋升架下与横梁下平,而后再绑扎竖向钢筋。
环筋的半径是延续变更的,采用分段取中进展加工。在20m以下取10m处的半径;20-180m取每30m两头高度的半径进展加工,竖筋地位的牢固,是在每榀晋升架上加焊一个Ф20高2m的钢筋支持,支持顶部焊接一串由Ф12钢筋做成的启齿小圆环,竖筋跟着滑升可在小环内运动,同时又不会倾倒,一直保持准确地位。
五、滑升、调径、模板收分与模板抽拔

按加气块一次砌筑高度及钢筋工序的综合安排,定为每步滑升25cm。碰到牛腿处,在加固好支承杆的前提下一次滑升50cm,6-20m标高的筒壁坡度为10%,如每步25cm一次延续滑完,那么晋升架与模板径向收分较年夜,能够呈现混凝土外壁出台、内侧拉裂景象,故每步分两次滑升跟两次调径。因故停歇时,必定要采用停滑办法,使模板与混凝土壁不粘结。

调径职员在一层外架子上任务,应用长把扳手,每滑完一步,全体丝杠按“调径表”规则的标高、半径值及在辐射梁上划好的尺标,将晋升架向内推动。调径的终点与偏向联合平台的垂直及改变偏向状况来断定,当平台为顺时针改变时,调径那么沿逆时针偏向进展;当平台向某偏向发作垂直位移时,调径从偏移的相反偏向开场。

因为筒内坡度差别以及晋升架的变形,应常常反省、校订表里模板的坡度及内模的收分。每滑升1m,半径收分,但内衬应收分,故每滑升1m,需将内模丝杠及牢固模板的紧定角钢向外推动3mm。内模收分可按调径表核对校订。
模板抽拔采纳一个挂在两晋升架之间模梁上的倒链进展。
六、激光不雅察及纠偏扭办法

采纳两台存在主动调平及自校装置的激光铅直仪进展核心点不雅察。在操纵平台双孔随升井架的核心横梁上,装置一个可调位的20cm方形承受靶。承受靶与记载纸的坐标同辐射梁的安排分歧,以便于纠偏。每滑升一步,不雅察激光仪一次,光点在承受靶上的地位即为规范核心地位。光点与承受靶核心延续的偏向即为平台偏移偏向,两点间的间隔即为核心偏向值。改变承受靶先装在半径5m的辐射梁之间,滑升60m以上那么装在2m的地点。也即每滑升一步不雅察记载一次,延续记载各点的轨迹,与光点挪动偏向相反即为平台的改变偏向。

应用调剂平台倾歪法来操纵核心偏向,调剂的幅度,依照理论经历,可每次调剂1/2周的晋升架,歪面倾角操纵在1/150之内,假如调剂一次偏向未能全体改正,可延续调剂。日照温差惹起的偏移要素,也应在纠偏时予以思索。

从激光靶的记载轨迹发觉某个偏向改变曾经构成定向趋向时,开场采用纠扭办法,办法一是,在千斤顶座下一边加薄铁垫,使支承杆保持反向倾歪。垫铁厚度依照需求的反歪度而定,用1-2mm厚铁垫,反歪度1/40-1/70;办法二是,应用晋升架上沿圆周安排的双千斤顶,一台停顿、一台任务,发生反向力矩,进展纠扭。采用这些办法的同时,必需将竖筋校订,使其不碰晋升架。
七、特别部位处置

可思索两种计划:一种是用型钢作骨架;一种是砌砖。因为本工程开场投产先用一个烟道口,另一个需求砖墙封锁,因而,采纳砌砖计划。
在5m宽的烟道口内排5根支承杆,将筒壁的环筋每隔四档(50-60cm)伸出二层,经过烟道口交圈,再加短筋与支承杆焊牢。

筒壁在20m标高处为坡的拐点,如采用一次变坡,模板需求年夜拆年夜改,既费工又费时,因而采用累计渐近变坡的计划。从+开场突变,到+分11步,从壁坡10%过渡到2.5%,在拐点处筒壁加厚4cm。

筒首反滑的做法是在外钢圈与晋升架之间用一根拉杆,两头串一个花篮螺栓用小倒链逐榀将晋升架按规则尺寸拉出,而后把花篮螺栓牢固,避免回弹,后果较好。在筒首反滑部位原计划有一圈悬挑条状凹槽花饰,先预制出15条木模板,每条分为8块拼成。每块高(过高晋升架下不行装入)。为便于滑后掏出,将木模做成里口小、外口年夜的外形,装置前可涂一层断绝剂,以防粘结。
八、拆模
采纳操纵平台全体撤除法。
先选定175m旌旗灯号平台作为空中施工基地跟撤除操纵平台,拆模功课时,只管充沛应用滑模施工时的机器装备。下放操纵平台的主绳为原吊笼钢丝绳,且穿法稳定。下放构件应用原有平台摇头扒杆。
操纵平台全体撤除法的要紧顺序如下:
(1)烟囱口混凝土强度到达100%后,在双孔随升井架上设置6道缆风,拉锚在175m旌旗灯号平台上。
(2)割除支承杆,撤除千斤顶,并用方木将辐射梁垫平。
(3)挂好6只倒链(起分量3t),使其处于独特受力形态。
(4)将4个主滑车挂在烟囱口,锚固在175m旌旗灯号平台的埋件上。
(5)撤除晋升回、辅佐平台、平安网及局部平台板等,用扒杆吊至空中。
(6)测验全体拆模的下放零碎,对要害部位做静荷实验。
(7)操纵平台全体下放前,将吊笼与两头鼓圈暂时牢固。
(8)松开铰点螺栓,用倒链将平台先缓缓落落,应用烟囱口迫使辐射梁缭绕两头鼓圈铰接点向上扭转,呈倒伞形逐步收拢。当辐射梁的端部距烟囱口约50cm时,将其扳向井架,并用Ф10钢丝绳与随升井架牢固。
(9)当随升井架的顶手下落至距烟囱口1m阁下时,抽出原吊笼的起重主绳,将其挂在事后挂好的4个主滑车内。再挂好导向滑车,使操纵平台保持波动。拆去缆风。
(10)当平台下落至烟囱口以下5m时(这时主绳张力较小,卷扬机不致超荷),倒链停顿任务,如今主绳受力,抽出倒链的钢丝绳,随平台下放。
(11)启动4台主卷扬机,实时调剂同步差,使操纵平台全体颠簸下落。主钢丝绳跟主滑车可应用另设的1t卷扬机下放。
(12)钢丝绳等东西下放后,用麻绳将卷扬机主绳及滑车一起下放。至空中后,将麻绳扔下,空中职员空载从爬梯下地。
采纳滑模操纵平台全体撤除工艺,在进展平台计划时,即应将辐射梁的铰接点处置好,不只铰接点处螺栓要滚动灵敏,并且必需保障平安、结实。
平台撤除任务,风险性较年夜,施工时必需井井有条、墨守成规地进展。并且施工现场要有一套完好而无效的批示零碎,施工职员要定员、定岗,在一致批示下按义务制请求操纵。
烟囱滑模操纵平台全体撤除工艺,与疏散拆模办法比拟,既可增加空中功课、延长拆模时刻,又可浪费人工,也比拟平安,是一种有开展出路的拆模办法。

第九章 平安、品质、浪费办法
一、平安办法
依照本工程特色,平安消费应在全部施工过程中列为主要议题。每一施工阶段除了采用特定的技巧办法外,还应树破须要的平安消费义务制,并常常进展年夜众性的平安教导与宣扬任务。对已遂得逞事变做到三不放过,查明缘故,制订办法,消弭隐患。详细应抓好以下多少点:
(1)对要紧机电装备与要害部位,如吊笼、扒杆的操纵与装载,主卷扬机及钢丝绳、滑轮的运转跟保护测验,通信联系零碎的运用及监护,电气焊的运用等,均应制订平安操纵规则。
(2)为避免空中坠落与物体袭击,在筒壁外10m圆环内搭设空中平安网及防护棚,40m长空中运输道上搭布防护棚,同时应用+钢筋混凝土烟道板作为±收支口上方加歪面防护板,平台上出进口加主动平安门。夸年夜进现场一概带平安帽,空中风险功课必需带平安带。电气焊设专人看火。
(3)为避免吊笼钢丝绳断后吊笼下冲,在吊笼上装平安抱闸装置(一套自刹,一套手刹)。为避免光电限位器掉灵,发作冒顶或墩底,在柔性滑道的高低端各增装一套保险装置。
二、品质办法
(1)养护与外表处置:随爬梯装置一根Ф50下水管,经过一台高压水泵加压下水,水管先在上面预制,随施工过程接高。养护管系在吊足手架上,分不沿表里壁装一圈Ф25钻孔胶皮管,射水部位在模板以下一步3-4m,以混凝土外表水泥浆不被水冲掉落为准,依照气温、施工速率能够调剂射水角度。浇水时刻,外壁天天高低午各一次,内衬天天上午一次。对个不部位呈现的缺点应实时修补。
(2)滑模施工应增加停歇,混凝土振捣停顿2h以上时,应按施工缝处置,接着浇筑时加铺2cm厚的等同级砂浆。凡超越2h不克不及延续浇筑混凝土时,那么不克不及一次将一步滑完,应每隔1-2h滑升1-2个行程。超越6-8h后,可将其余滑升量延续滑完。
三、浪费办法
严厉操纵共同比,每班下班前混凝土用量要盘算精确,增强高低联系,增加白费。搅拌机棚内前后盾均做水泥空中,便于打扫。

第十章 东西机器装备计划

东西机器装备见下表。

序号
名称
规格
单元
数目
备注
1
液压操纵台
HY-36
台
2
备用一台
2
液压千斤顶
GYD-35
台
120
备用60台
3
限位调平卡

套
90
备用30套(包含牢固档)
4
高压橡胶管
66×4
根
35
备用13根(包含讨论)
5
高压橡胶管
8×2
根
120
(包含讨论)
6
分油器与支油管

件
22
自行加工备用10件
7
电气操纵柜

台
2
台下台下各一台
8
晶体管对讲机
DJ101型
对
2

9
发电机
120kW
台
1

10
电动齿轮卷扬机
3t,40-50m/min
台
2

11
电动齿轮卷扬机
1t,30-40m/min
台
3

12
电焊机

台
4

13
气割东西

套
1

14
混凝土搅拌机
滚筒式400L
台
1

15
混凝土搅拌机
强迫式250L
台
1

16
拔出式振捣器
HZ-50
台
4
另备棒8台
17
高压水泵
扬程200m
台
1

18
激光铅直仪

台
2

19
倒链
5t
个
3

20
倒链
3t
个
2

21
倒链

个
4

22
拉力表
5tLLB-5型
个
4
备用2个
23
手动液压千斤顶
5t
台
4

24
钢丝绳
Ф20
M
1000

25
钢丝绳

M
1000

26
钢丝绳

M
500

27
滑轮
Ф300-3t
个
20

28
滑轮
Ф200-1t
个
4

29
光学经纬仪

台
2

30
水平仪

台
1

第十一章 工期定额
该工程以下为99任务日。包含挖土、根底处置、绑钢筋、支模、浇筑混凝土、拆模跟回填。
0为12d。
滑升至180m为60d。
现场装备预备、平台、模板组装与构造平安实验为45d。
+6m—+滑升,天天均匀。
+—+滑升,天天均匀。
+—+滑升,天天均匀。
均匀滑升速率:
(180.15-6)/47.5=m/日
每台班均匀:
m/台班

第十二章 人工、资料造价目标

。此中根底为1401001元。筒身为3068087元(包含滑升用度417244元)。
。
项目
数目(t)
平台与双孔随升井架
14
40榀晋升架
7
150m2钢模及围圈
8
吊足手架
5
吊笼
1
算计
35
3.休息力耗费,筒身滑升综适用工13070工日,均匀每m高筒身75任务日。
4.资料耗费均以计划图纸为据,所做施工估算结余1%-5%
要紧工程量见下表。
部位
工程量
根底
混凝土(包含人防进口)
1400m3
钢筋
84t
筒身
筒壁混凝土
2235m3
内衬陶粒混凝土
588m3
隔热层加气混凝土
557m3
钢筋
280t

G以上。
