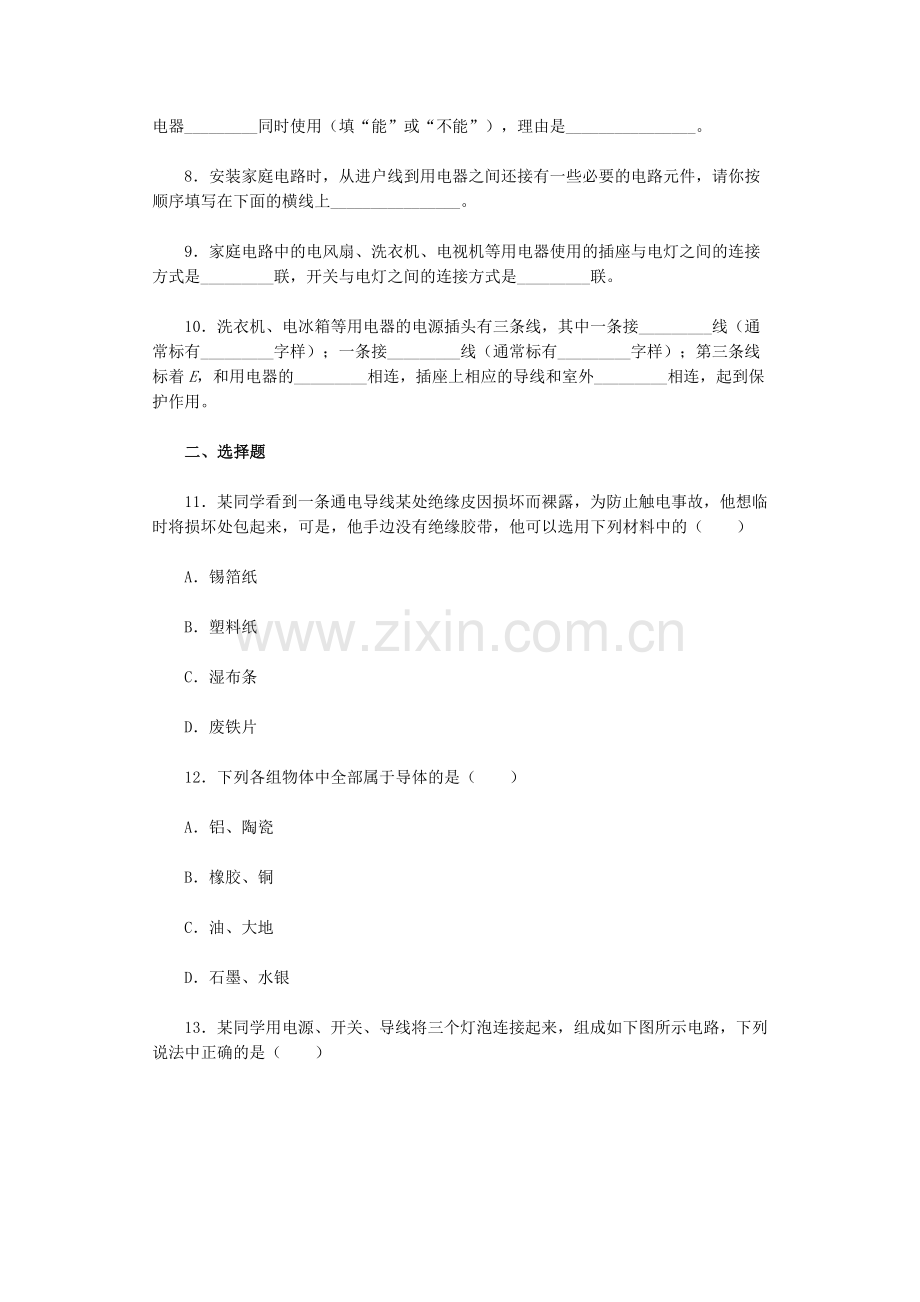

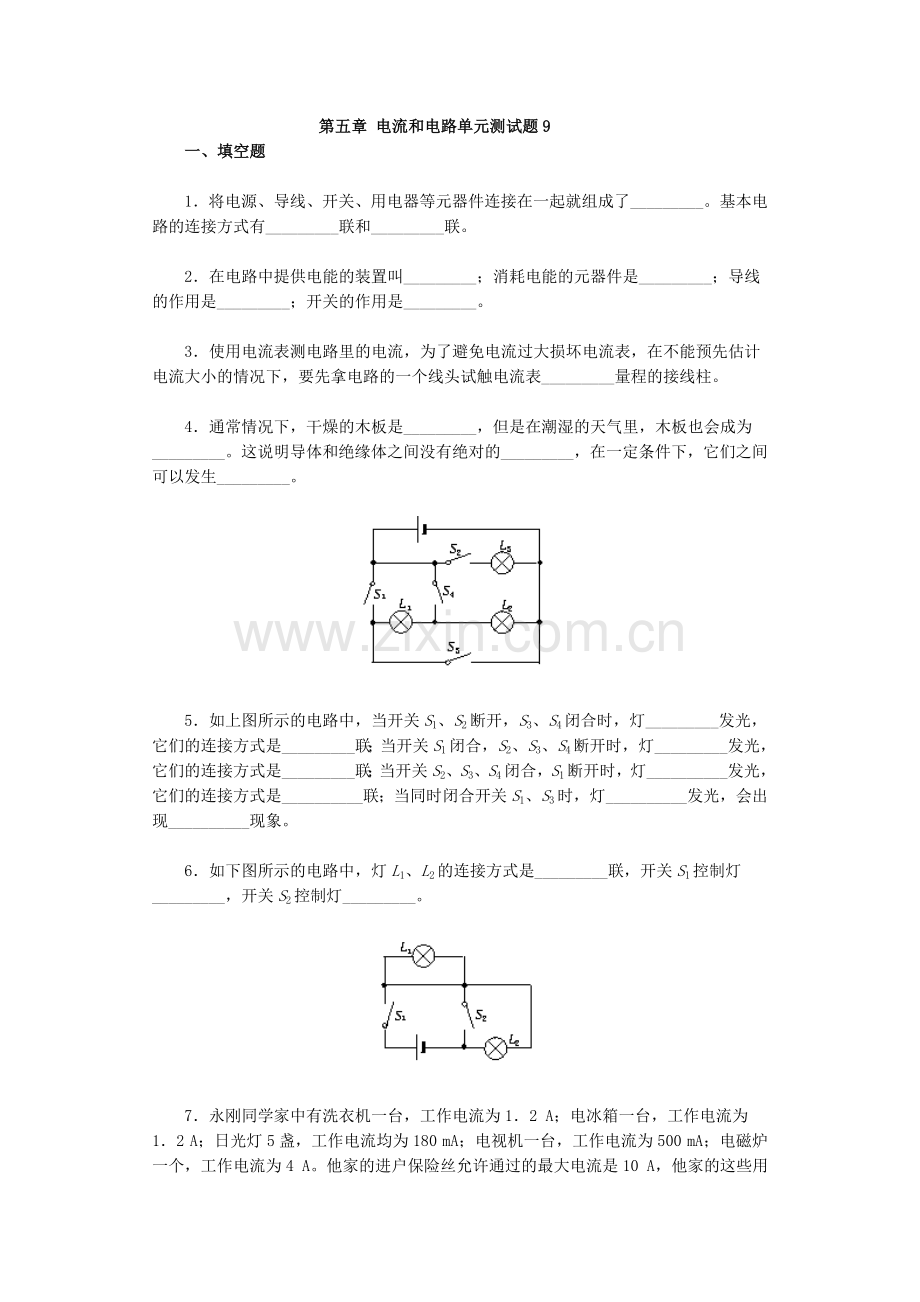

第五章 电流和电路单元测试题9一、填空题1将电源、导线、开关、用电器等元器件连接在一起就组成了_。基本电路的连接方式有_联和_联。2在电路中提供电能的装置叫_；消耗电能的元器件是_；导线的作用是_；开关的作用是_。3使用电流表测电路里的电流，为了避免电流过大损坏电流表，在不能预先估计电流大小的情况下，要先拿电路的一个线头试触电流表_量程的接线柱。4通常情况下，干燥的木板是_，但是在潮湿的天气里，木板也会成为_。这说明导体和绝缘体之间没有绝对的_，在一定条件下，它们之间可以发生_。5如上图所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯_发光，它们的连接方式是_联；当开关S1闭合，S2、S3、S4断开时，灯_发光，它们的连接方式是_联；当开关S2、S3、S4闭合，S1断开时，灯_发光，它们的连接方式是_联；当同时闭合开关S1、S3时，灯_发光，会出现_现象。6如下图所示的电路中，灯L1、L2的连接方式是_联，开关S1控制灯_，开关S2控制灯_。7永刚同学家中有洗衣机一台，工作电流为12 A；电冰箱一台，工作电流为12 A；日光灯5盏，工作电流均为180 mA；电视机一台，工作电流为500 mA；电磁炉一个，工作电流为4 A。他家的进户保险丝允许通过的最大电流是10 A，他家的这些用电器_同时使用（填“能”或“不能”），理由是_。8安装家庭电路时，从进户线到用电器之间还接有一些必要的电路元件，请你按顺序填写在下面的横线上_。9家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是_联，开关与电灯之间的连接方式是_联。10洗衣机、电冰箱等用电器的电源插头有三条线，其中一条接_线（通常标有_字样）；一条接_线（通常标有_字样）；第三条线标着E，和用电器的_相连，插座上相应的导线和室外_相连，起到保护作用。二、选择题11某同学看到一条通电导线某处绝缘皮因损坏而裸露，为防止触电事故，他想临时将损坏处包起来，可是，他手边没有绝缘胶带，他可以选用下列材料中的（）A锡箔纸B塑料纸C湿布条D废铁片 12下列各组物体中全部属于导体的是（）A铝、陶瓷B橡胶、铜C油、大地D石墨、水银13某同学用电源、开关、导线将三个灯泡连接起来，组成如下图所示电路，下列说法中正确的是（）A将开关闭合，三个灯都发光，灯L1、L2先并联，再与L3串联B将开关闭合，三个灯都发光，灯L1、L2、L3是并联C将开关闭合，灯L1、L2被导线直接接在两端，只有灯L3发光D将开关闭合，灯L2、L3被导线直接接在两端，只有灯L1发光14实验课上四位同学连接的电路如下图所示，他们中连接错误的是（）15习题课上，老师让画出两个灯泡并联的电路，有四位同学画出的电路如下图所示，请你判断他们画出的电路中错误的是（）16下列说法中正确的是（）A导体中的电荷只要移动就一定形成电流B绝缘体不导电，是因为绝缘体中几乎没有电子C绝缘体不能导电，所以导体是重要的电工原料，绝缘体不是D金属能够导电，是因为金属内部有大量的自由电子17某同学用一个电源、一个开关和若干导线，将两个相同的灯泡连接起来，检查无误后，闭合开关，下列说法中正确的是（）A如果两个灯泡都亮，这两个灯一定是串联B如果两个灯泡都亮，这两个灯一定是并联C如果只有一个灯亮，这两个灯一定是串联D如果只有一个灯亮，这两个灯一定是并联18某同学测量电路中的电流时，在如下图所示的电路图中的P点接入电流表，测量时电流表的读数是06 A，（已知两个灯泡完全相同）关于两个灯泡中通过的电流，下列说法中正确的是（）A灯泡L1中通过的电流是06 A，灯泡L2中通过的电流也是06 AB灯泡L1中通过的电流是03 A，灯泡L2中通过的电流也是03 AC灯泡L1中通过的电流是06 A，灯泡L2中通过的电流是0 AD灯泡L1中通过的电流是0 A，灯泡L2中通过的电流是06 A三、作图题19按图甲中的电路图，将图乙中的实物连成电路（用笔画线代替导线，连线不要交叉）。20某同学用一个电源、两个灯泡、一个开关、若干导线连接成如下图所示的电路，并且在电路中接入了电流表，闭合开关后，电流表的示数如下图所示，请问通过灯泡L2的电流是多少？在方框内画出电路图。21某医院要在一病房内的两张病床上各安装一个开关，在医护人员办公室内安装一只电铃。任何一个病员，只要按下开关，电铃就会响，护理人员就会知道有病员在召唤，请你设计并画出电路图。如果再利用两个发光二极管，请你再想一想，如何设计，使病员召唤时，医护人员在办公室就能知道是哪一张床上的病人在召唤。电流和电路单元测试题参考答案河北省唐山市滦县王店子镇王店子学区中心校高志刚1电路，串，并2电源，用电器，输送电能，控制电路3最大4绝缘体，导体，界限，转化5L1、L2，并，L1、L2，串，L1、L2、L3，并，全不，短路6并，L1、L2，L17能，电路中的总电流为78 A小于10 A8电能表，总开关，保险丝9并，串10火，L，零，N，外壳，大地11B12D13B14C15B16D17D18B19如下图所示20灯泡L2中的电流是03 A，电路图如下图所示21（1）如下图所示（2）如下图所示
