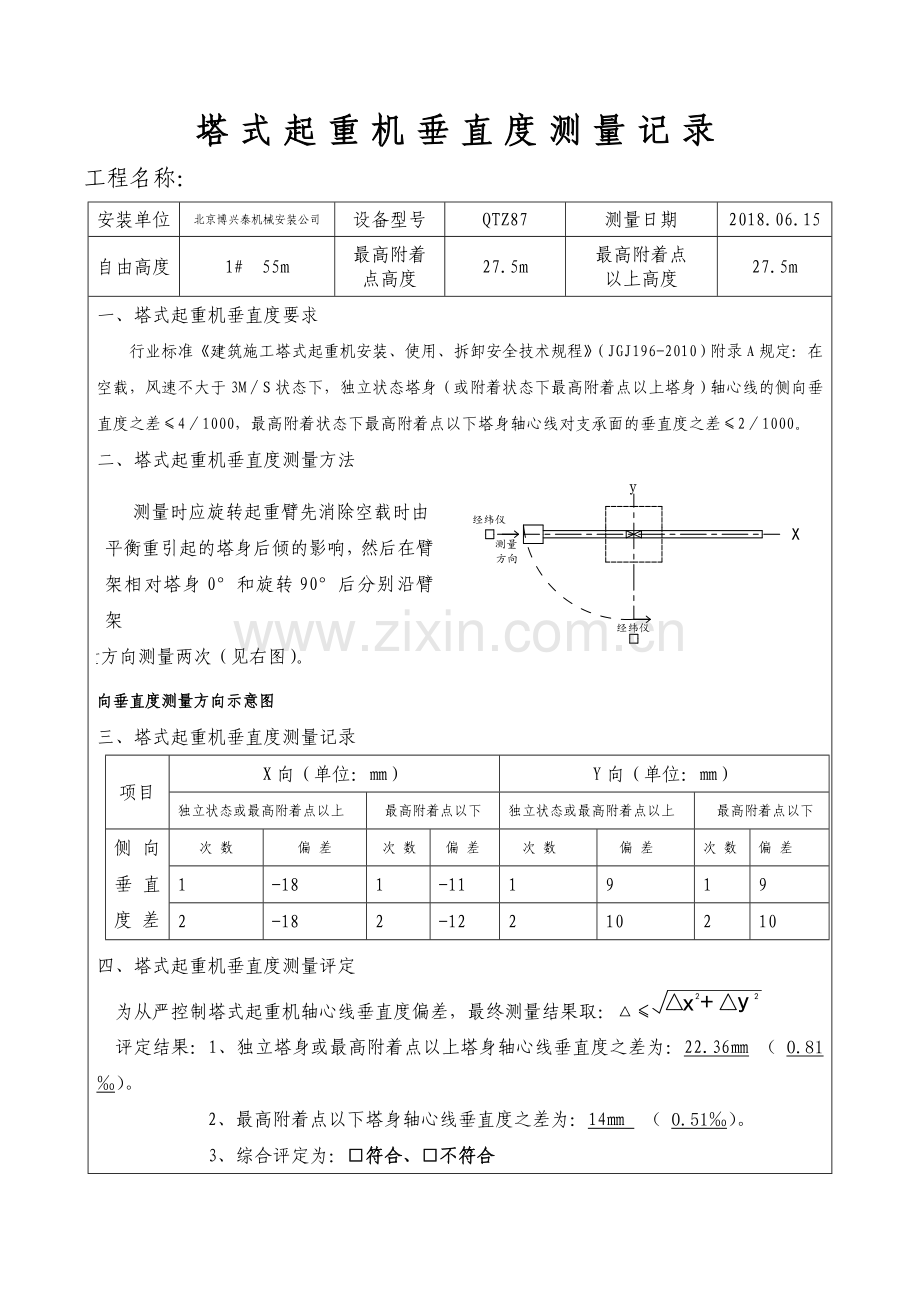

塔式起重机垂直度测量记录工程名称：安装单位北京博兴泰机械安装公司设备型号 QTZ87 测量日期 2018.06.15 自由高度 1# 55m 最高附着点高度 27.5m 最高附着点以上高度 27.5m 一、塔式起重机垂直度要求行业标准《建筑施工塔式起重机安装、使用、拆卸安全技术规程》（JGJ196-2010）附录A规定：在空载，风速不大于3M∕S状态下，独立状态塔身（或附着状态下最高附着点以上塔身）轴心线的侧向垂直度之差≤4／1000，最高附着状态下最高附着点以下塔身轴心线对支承面的垂直度之差≤2／1000。二、塔式起重机垂直度测量方法测量时应旋转起重臂先消除空载时由平衡重引起的塔身后倾的影响，然后在臂架相对塔身0°和旋转90°后分别沿臂架方向测量方向测量两次（见右图）。侧向垂直度测量方向示意图三、塔式起重机垂直度测量记录项目 X向（单位：㎜） Y向（单位：㎜）独立状态或最高附着点以上最高附着点以下独立状态或最高附着点以上最高附着点以下侧向垂直度差次数偏差次数偏差次数偏差次数偏差 1 -18 1 -11 1 9 1 9 2 -18 2 -12 2 10 2 10 四、塔式起重机垂直度测量评定为从严控制塔式起重机轴心线垂直度偏差，最终测量结果取：△≤ 评定结果：1、独立塔身或最高附着点以上塔身轴心线垂直度之差为：22.36㎜（ 0.81‰）。 2、最高附着点以下塔身轴心线垂直度之差为：14㎜（ 0.51‰）。 3、综合评定为：□符合、□不符合安全员设备管理员（记录）测量员塔式起重机垂直度测量记录工程名称：安装单位北京博兴泰机械安装公司设备型号 ST55/13 测量日期 2018.06.15 自由高度 5# 48.5m 最高附着点高度 48.5m 最高附着点以上高度 48.5m 一、塔式起重机垂直度要求行业标准《建筑施工塔式起重机安装、使用、拆卸安全技术规程》（JGJ196-2010）附录A规定：在空载，风速不大于3M∕S状态下，独立状态塔身（或附着状态下最高附着点以上塔身）轴心线的侧向垂直度之差≤4／1000，最高附着状态下最高附着点以下塔身轴心线对支承面的垂直度之差≤2／1000。二、塔式起重机垂直度测量方法测量时应旋转起重臂先消除空载时由平衡重引起的塔身后倾的影响，然后在臂架相对塔身0°和旋转90°后分别沿臂架方向测量方向测量两次（见右图）。侧向垂直度测量方向示意图三、塔式起重机垂直度测量记录项目 X向（单位：㎜） Y向（单位：㎜）独立状态或最高附着点以上最高附着点以下独立状态或最高附着点以上最高附着点以下侧向垂直度差次数偏差次数偏差次数偏差次数偏差 1 -60 1 --- 1 -50 1 --- 2 -67 2 --- 2 -48 2 --- 四、塔式起重机垂直度测量评定为从严控制塔式起重机轴心线垂直度偏差，最终测量结果取：△≤ 评定结果：1、独立塔身或最高附着点以上塔身轴心线垂直度之差为：78.10㎜（ 1.61‰）。 2、最高附着点以下塔身轴心线垂直度之差为：------ （ ------）。 3、综合评定为：□符合、□不符合安全员设备管理员（记录）测量员塔式起重机垂直度测量记录工程名称：安装单位北京博兴泰机械安装公司设备型号 QTZ87 测量日期 2018.06.15 自由高度 8# 45.5m 最高附着点高度 45.5m 最高附着点以上高度 45.5m 一、塔式起重机垂直度要求行业标准《建筑施工塔式起重机安装、使用、拆卸安全技术规程》（JGJ196-2010）附录A规定：在空载，风速不大于3M∕S状态下，独立状态塔身（或附着状态下最高附着点以上塔身）轴心线的侧向垂直度之差≤4／1000，最高附着状态下最高附着点以下塔身轴心线对支承面的垂直度之差≤2／1000。二、塔式起重机垂直度测量方法测量时应旋转起重臂先消除空载时由平衡重引起的塔身后倾的影响，然后在臂架相对塔身0°和旋转90°后分别沿臂架方向测量方向测量两次（见右图）。侧向垂直度测量方向示意图三、塔式起重机垂直度测量记录项目 X向（单位：㎜） Y向（单位：㎜）独立状态或最高附着点以上最高附着点以下独立状态或最高附着点以上最高附着点以下侧向垂直度差次数偏差次数偏差次数偏差次数偏差 1 -150 1 --- 1 100 1 --- 2 -150 2 --- 2 110 2 --- 四、塔式起重机垂直度测量评定为从严控制塔式起重机轴心线垂直度偏差，最终测量结果取：△≤ 评定结果：1、独立塔身或最高附着点以上塔身轴心线垂直度之差为：180.27㎜（ 3.96‰）。 2、最高附着点以下塔身轴心线垂直度之差为：------㎜（ ------‰）。 3、综合评定为：□符合、□不符合安全员设备管理员（记录）测量员
