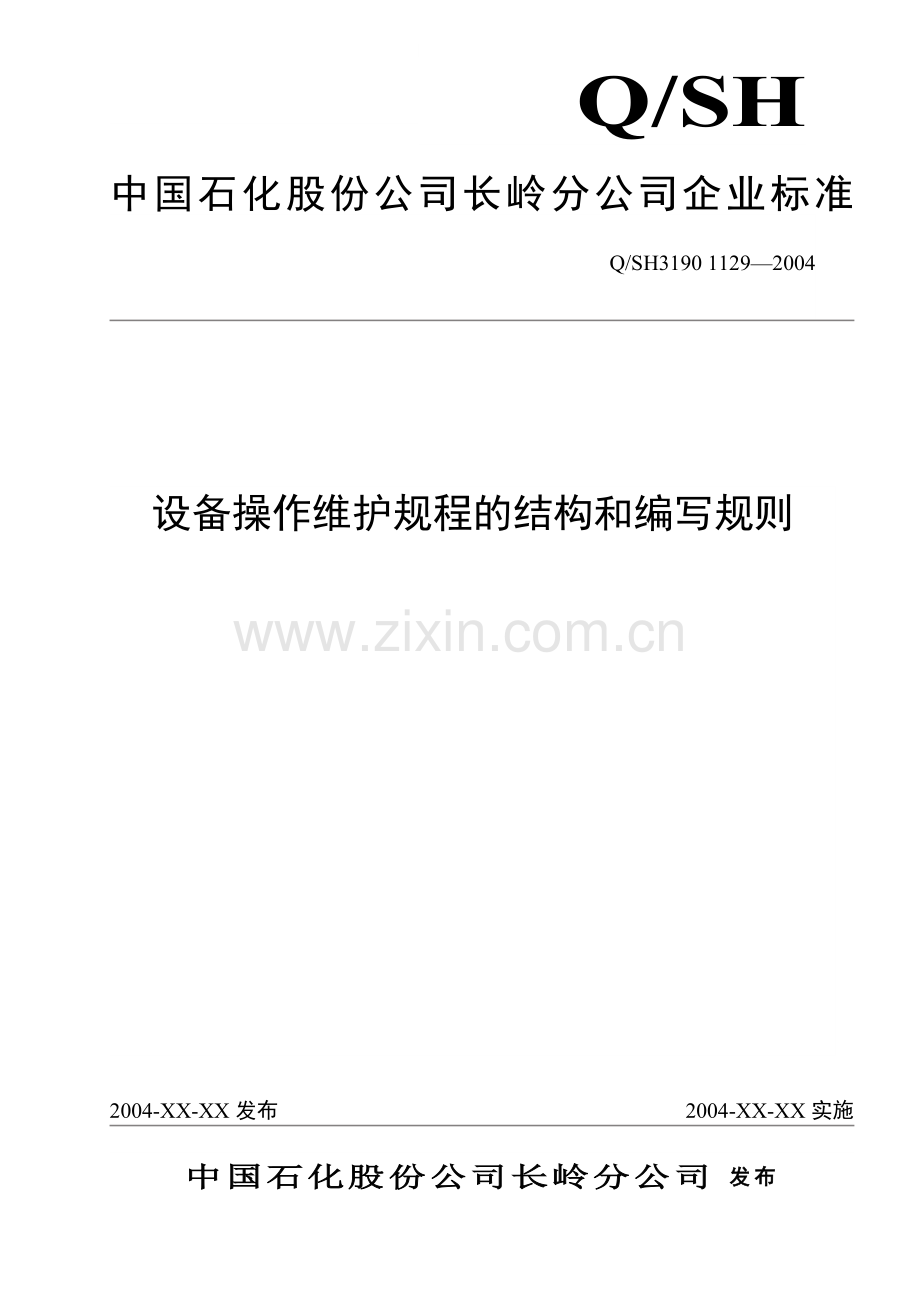

Q/SHCL 1004—2002
Q/SH
中国石化股份公司长岭分公司 发布
2004-XX-XX实施
2004-XX-XX发布
设备操作维护规程的结构和编写规则

Q/SH3190 1129—2004
中国石化股份公司长岭分公司企业标准

1
Q/SH3190 1129—2004
目 次
前言 II
1 范围 1
2 规范性引用文件 1
3 设备操作维护规程的制定原则 1
4 设备操作维护规程的结构和编写规则 1
4.1 设备操作维护规程的结构 1
4.2 设备操作维护规程的编写规则 2
5 设备操作维护规程的制定程序 3
6 设备操作维护规程的编号 3
7 设备操作维护规程的编排格式和幅面 3

表1 设备操作维护规程中要素的典型编排 1

II
前 言
本标准由中国石化股份公司长岭分公司标准化委员会提出并批准。
本标准由中国石化股份公司长岭分公司机动工程处起草。
本标准由中国石化股份公司长岭分公司机动工程处归口。
本标准主要起草人：李迎德、曾道泳。
本标准于2004年 月 日首次发布。

设备操作维护规程的结构和编写规则
1　 范围
本标准规定了分公司设备操作维护规程的结构和编写规则。
本标准适用于编写分公司的设备操作维护规程。
2　 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 1.1 标准化工作导则 第1部分:标准的结构和编写规则
Q/SH3190 1001 文件的分类与编号
Q/SH3190 1002 标准化管理办法
3　 设备操作维护规程的编制原则
3.1　 力求内容精炼，重点突出，全面实用。一般应按操作顺序的注意事项分条排列。属于对操作工的基本要求可不再列入。
3.2 各类设备具有共性的项目,可统一编制通用规程。
3.3 编制操作维护规程时,一般应按设备型号将设备的主要规范、特点、操作注意事项与维护要求分别列出。

4 设备操作维护规程的结构和编写规则
4.1 设备操作维护规程的结构
由要素的规范性或资料性的性质以及它们在标准中的位置来划分，可分为：
——资料性概述要素；
——规范性一般要素；
规范性技术要素。
表1给出了设备技术操作规程中要素的典型编排示例，并列出了每个要素所允许的内容。
规程不一定需包括表1中的所有规范性技术要素，它还可以包含表1之外的其它规范性技术要素。规范性技术要素的内容及顺序应根据本单位的具体情况而定。

表1　 设备操作维护规程中要素的典型编排
要素类型
要素a 编排
要素所允许的内容
对应的条
资料性概述要素
封面
名称
（标识标准的其他内容根据标准编写模版填写）
4.2.1
目次
（标准编写模版自动生成）
4.2.2
前言
条文、注、脚注
4.2.3
规范性一般要素
名称
名称的文字
4.2.4
范围
条文、图、表、注、脚注
4.2.5
规范性引用文件
引导语、引用文件、脚注
4.2.6
规范性技术要素
术语和定义
符号和缩略语
设备概况
设备技术参数
设备启动前的准备
设备启动
设备停运
设备维护
设备常见故障及处理办法
条文、图、表、注、脚注
4.2.7
4.2.8
4.2.9
4.2.10
4.2.11
4.2.12
4.2.13
4.2.14
4.2.15
上述非黑体构成要素不是每一项标准都需要全部包括。可视标准的对象及其特点加以取舍。
a 黑体表示“必备要素”；正体表示“规范性要素”；斜体表示“资料性要素”。
4.2 规程的编写规则
4.2.1 封面
按GB/T 1.1中6.1.1的规定编写。
4.2.2 目次
按GB/T 1.1中6.1.2的规定编写。
4.2.3 前言
按GB/T 1.1中6.1.3的规定编写。
4.2.4 名称
按GB/T 1.1中6.2.1的规定编写。
4.2.5 范围
按GB/T 1.1中6.2.2的规定编写。
4.2.6 规范性引用文件
按GB/T 1.1中6.2.3的规定编写。
4.2.7 术语和定义
按GB/T 1.1中6.3.1的规定编写。
4.2.8 符号和缩略语
按GB/T 1.1中6.3.2的规定编写。
4.2.9 设备概况
设备概况应包括设备及其驱动机、控制系统的厂牌型号、结构特点、生产厂家、用途、投用时间、环境要求和介质的名称、性质。
4.2.10 设备技术参数
设备技术参数应包括设备及其驱动机、控制系统的技术性能参数。

4.2.11 设备启动前的准备
设备启动前的准备工作应对以下方面作详细规定：
—— 对设备及其驱动机、控制系统应进行检查、调试的部位及要求；
—— 对设备及其驱动机、控制系统外部应进行检测的项目及要求；
—— 配合设备启动的单位、职能部门及相关技术人员；
—— 需办理设备投用的相关手续。
4.2.12 设备启动
设备启动应明确规定设备及其驱动机、控制系统的启动步骤和要求以及操作人员在操作过程中应注意的事项。
4.2.13 设备停运
设备停运应分别明确规定设备及其驱动机、控制系统正常停运和因故障停运的停运步骤，并界定故障停运的范围。
4.2.14 设备维护
设备维护应明确规定对设备运行过程中应进行检查、维护的项目和要求及间隔时间。
4.2.15 设备常见故障及处理办法
设备常见故障及处理办法应准确描述设备在运行过程中常见故障的现象、原因及处理办法。
4　 设备操作维护规程制定程序
设备操作维护规程的制定程序按照Q/SH3190 1002中5.4的规定执行。
5　 设备操作维护规程的编号
设备操作维护规程的编号按照Q/SH3190 1001中的有关规定执行。
6　 设备操作维护规程的编排格式和幅面
设备操作维护规程的编排格式和幅面按照GB/T1.1中7和8的规定执行。

3
