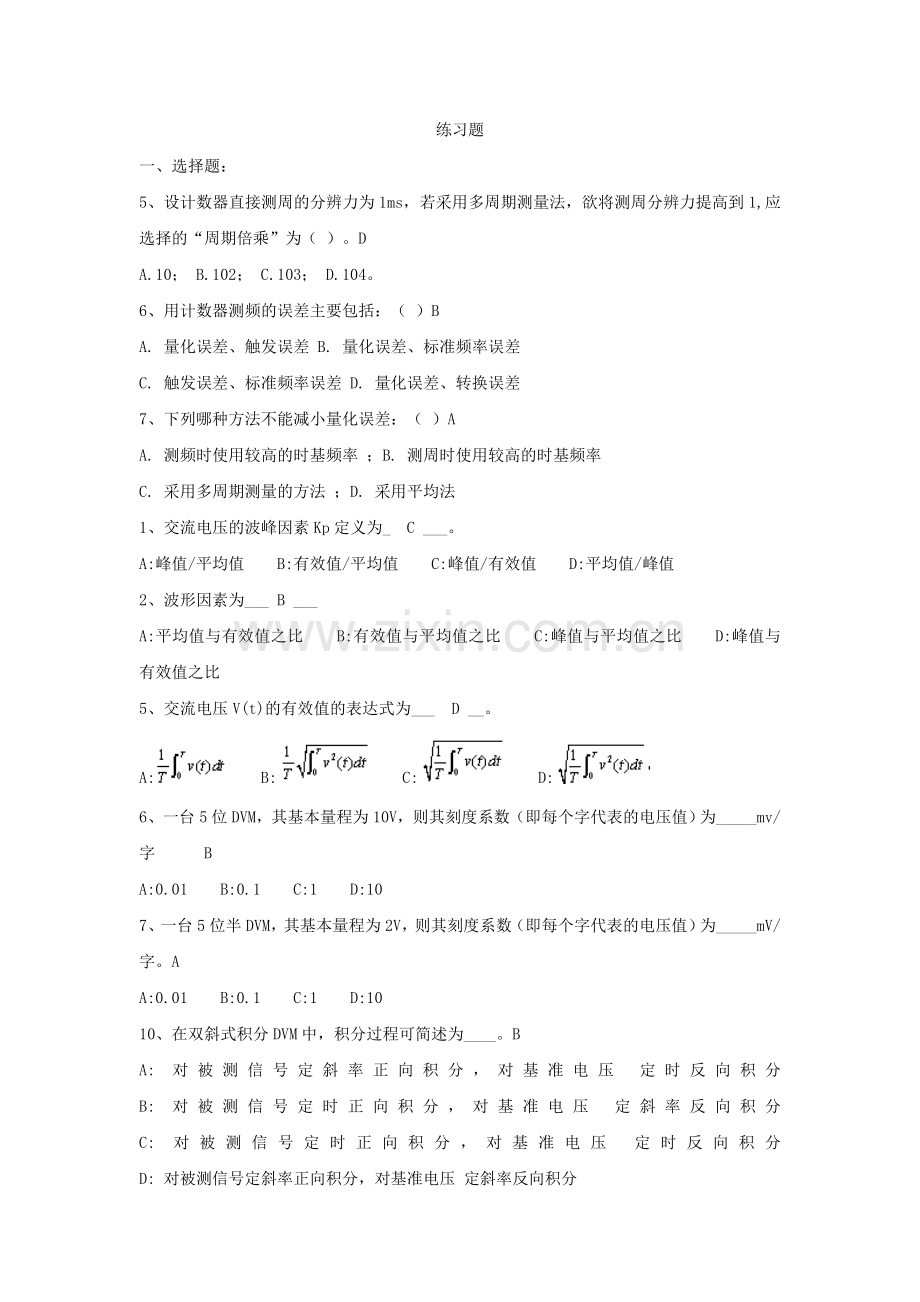

练习题
一、选择题：
5、设计数器直接测周的分辨力为1ms，若采用多周期测量法，欲将测周分辨力提高到1,应选择的“周期倍乘”为（ ）。D
A.10； B.102； C.103； D.104。
6、用计数器测频的误差主要包括：（ ）B
A. 量化误差、触发误差 B. 量化误差、标准频率误差
C. 触发误差、标准频率误差 D. 量化误差、转换误差
7、下列哪种方法不能减小量化误差：（ ）A
A. 测频时使用较高的时基频率 ；B. 测周时使用较高的时基频率
C. 采用多周期测量的方法 ；D. 采用平均法
1、交流电压的波峰因素Kp定义为_　C ___。
A:峰值/平均值　　B:有效值/平均值　　C:峰值/有效值　　D:平均值/峰值
2、波形因素为___ B ___
A:平均值与有效值之比　　B:有效值与平均值之比　　C:峰值与平均值之比　　D:峰值与有效值之比
5、交流电压V(t)的有效值的表达式为___　D __。
A:　　B:　　C:　　D:
6、一台5位DVM，其基本量程为10V，则其刻度系数（即每个字代表的电压值）为_____mv/字 B
A:0.01　　B:0.1　　C:1　　D:10
7、一台5位半DVM，其基本量程为2V，则其刻度系数（即每个字代表的电压值）为_____mV/字。A
A:0.01　　B:0.1　　C:1　　D:10
10、在双斜式积分DVM中，积分过程可简述为____。B
A: 对被测信号定斜率正向积分，对基准电压 定时反向积分　　　　　　　　　　　　　　　　　　　　　　　　　B: 对被测信号定时正向积分，对基准电压 定斜率反向积分　　　　　　　　　　　　　　　　　　　　　　　　　C: 对被测信号定时正向积分，对基准电压 定时反向积分　　　　　　　　　　　　　　　　　　　　　　　　　　D: 对被测信号定斜率正向积分，对基准电压 定斜率反向积分
1: 通用示波器可观测（ ）。C
A:周期信号的频谱 ； B:瞬变信号的上升沿
C:周期信号的频率 ； D:周期信号的功率
3: 当示波器的扫描速度为20 s/cm时，荧光屏上正好完整显示一个的正弦信号，如果显示信号的4个完整周期，扫描速度应为（ ）。A
A:80 s/cm ； B:5 s/cm ； C:40 s/cm ；D:小于10 s/cm
4: 给示波器Y及X轴偏转板分别加uy=Umsinωt,ux=Umsin(ωt/2),则荧光屏上显示（ ）图形。C
A:半波 ； B:正圆 ； C:横8字 ； D:竖8字
5、 为了在示波器荧光屏上得到清晰而稳定的波形，应保证信号的扫描电压同步，即扫描电压的周期应等于被测信号周期的C:____倍。
A:奇数 ；B:偶数 ； C:整数 ； D:2/3
6: 用示波器显示两个变量a与b的关系时，a、b分别接在示波器的Y、X通道，显示图形为椭圆，则____C
A:a与b同相，且幅度相同；
B:a与b相差90°，且幅度一定相同；
C:a与b相差90°，但其幅度不一定相同，其关系依x、y输入增益而定；
D:a与b幅度、相位关系不能确定。
2、数字电压表显示位数越多，则_______。
A、测量范围越大 B、测量误差越小
C、过载能力越强 D、测量分辨力越高
3.、数字电压表有无超量程能力由_______决定。
A、最大显示数 B、量成分档情况 C、A和B D、以上都不对
4、实验中，利用同一块峰值电压表测量幅度相同的正弦波、方波、三角波，读数是_________ 有可能是C、__。
A、方波最大 Ｂ、正弦波最大 C、三角波最大 D、一样大
6、直流数字电压表的核心是(B )
A、数字逻辑控制电路 B、A/D转换器 C、显示器 D、积分器
8、用3位数字万用表测量一个10KΩ的电阻，档位在2k，结果表上显示值为“1”，则表明( B)
A、表已损坏 B、超过量程 C、电阻值过小 D、3位表精确度不够
1 ．下列各项中不属于测量基本要素的是 __ C __ 。C
A 、被测对象　 B 、测量仪器系统 　C 、测量误差　 D 、测量人员
3 ．下列不属于测量误差来源的是 __可能 B ____ 。
A 、仪器误差和（环境）影响误差 B 、满度误差和分贝误差
C 、人身误差和测量对象变化误差 D 、理论误差和方法误差
6 ．分频是对信号频率进行 ____D___ 运算。
A 、加法混频 B 、减法 C 、乘法D 、除法
4.仪器通常工作在（ ），可满足规定的性能。
A.基准条件 B.极限工作条件 C.额定工作条件 D.储存与运输条件
10 ．下列几种误差中，属于系统误差的有 _____ 、 _____ ，属于随机误差的有 _____ ，属于粗大误差的有 _____ 。
（ 1 ）仪表未校零所引起的误差； （ 2 ）测频时的量化误差；
（ 3 ）测频时的标准频率误差； （ 4 ）读数错误。
系统误差（ 1 ）；（ 3 ）；随机误差（ 2 ）；粗大误差（ 4 ）
12 ．根据测量误差的性质和特点，可将它们分为 ___随机误差_____ 、 ___系统误差_____ 、 __粗大误差______
随机误差；系统误差；粗大误差
2 ．在使用连续刻度的仪表进行测量时，一般应使被测量的数值尽可能在仪表满刻度值的____ 以上。
4 ．被测量真值是 _一般无法得到___ 。
(a) 都是可以准确测定的； (b) 在某一时空条件下是客观存在的，但很多情况下不能准确确定；
(c) 全部不能准确测定； (d) 客观上均不存在，因而无法测量。
7 ．在相同条件下多次测量同一量时，随机误差的 ____
(a) 绝对值和符号均发生变化 (b) 绝对值发生变化，符号保持恒定
(c) 符号发生变化，绝对值保持恒定 (d) 绝对值和符号均保持恒定
8 ．被测电压真值为 100v ，用电压表测试时，指示值为 80v ，则示值相对误差为（ ）。
(a) +25% (b) -25% (c) +20% (d) -20%
9. 修正值是与绝对误差的绝对值 _______ 的值。
(a)相等但符号相反；(b)不相等且符号相反；
(c)相等且符号相同；(d)不相等但符号相同。
10. 通常在相同的条件下，多次测量同一量时，误差的绝对值和符号保持恒定或在条件改变时，按某种规律而变化的误差称为 ________ 。
(a)随机误差；(b)系统误差；(c)影响误差；(d)固有误差。
12．四位有效数字的数有（）
(a)0417； (b)4270.0; (c)042.00; (d)27.00×10 4 ；(e) 2.378
8、给示波器Y及X轴偏转板分别加，，则荧光屏上显示（ ）图形。
A、半波 B、正圆 C、横8字 D、竖8字
17、设示波器水平和垂直偏转灵敏度相同，在X、Y输入端加的电压分别为:
    VX=Asin(ωt+45°)，VY=Asinωt，则荧光屏上显示的X-Y图形是(      )
       A.圆                                   B.椭圆
       C.斜线                                D.水平直线

二、填空题：
8 ．用一只 0.5 级 50V 的电压表测量直流电压，产生的绝对误差≤ __ 伏。
1 ． 某测试人员在一项对航空发动机页片稳态转速试验中，测得其平均值为 20000 转 / 分钟（假定测试次数足够多）。其中某次测量结果为 20002 转 / 分钟，则此次测量的绝对误差△x ＝ ______ ，实际相对误差 ＝ ______ 。2 转 / 分钟， 0.01 ％。
6 ．指针偏转式电压表和数码显示式电压表测量电压的方法分别属于 ______ 测量和______ 测量。模拟，数字
1: 电子计数器的测频误差包括____误差和____误差。±1量化、标准频率
3: 在测量周期时的主要误差有：____ 和____、 。 通用计数器采用较小的____可以减小±1误差的影响。
量化误差、标准频率误差、频标
4: 在测量周期时，为减少被测信号受到干扰造成的转换误差，电子计数器应采用____测量法。多周期
5: 采用电子计数器测频时，当被计数频率一定时，____可以减小±1误差对测频误差的影响；当闸门时间一定时，____，则由±1误差产生的测频误差越大。
增大闸门时间、被计数频率越低
6: 在进行频率比测量时,应将____的信号加在B通道，取出____(周期倍乘为1)作为计数的闸门信号，将____ 的信号加在A通道，作为被计数的脉冲。
频率较低、一个周期、频率较高；
2、 用峰值电压表测量某一电压，若读数为1V，则该电压的峰值为____伏。1.41
4、.峰值电压表的基本组成形式为________式。检波—放大
7、某数字电压表的最大计数容量为19999，通常称该表为________位数字电压表；若其最小量程为0.2V，则其分辨力为________。(四位半) , 10μV
2: 示波器荧光屏上，光点在锯齿波电压作用下扫动的过程称为____。扫描
1: 示波管由____、偏转系统和荧光荧三部分组成。
3: 调节示波器“水平位移”旋钮，是调节____的直流电位。X偏转板
6: 当示波器两个偏转板上都加_____时，显示的图形叫李沙育图形，这种图形在_____和频率测量中常会用到。正弦信号 相位
7、示波器为保证输入信号波形不失真，在Y轴输入衰减器中采用_______ 电路。
RC分压 (或阻容分压)
5．数字式电压表是将（　　　） 量变成数字量，再送入（　　　） 进行计数。
2．测量误差按性质及产生的原因，分为（　　　） 误差、（　　　） 误差和（　　　） 差。
3．电子计数器测量周期时，除了（　　　） 误差和石英晶体振荡器产生的时标有误差外，还有（　　　） 误差。
4．采用电子计数式频率计测频率时，可根据精度要求，灵活地选择（　　　） 时间，当这一时间由1秒增至10秒时，读频率时应将小数点（　　　） 。 闸门 左移一位
1、双积分式数字电压表A/D转换原理是在一个测量周期内用同一个积分器进行两次积分，先对_________进行______积分，再对______进行______积分，它的工作过程分为______、______、_____三个阶段；
4、5位的数字电压表的200V档的分辨力是________，最大显示数是59999的数字电压表是______位电压表。
3、在电子测量中，通常所说的交流电压的平均值是指___________的平均值
3．测量结果的量值包括两部分，即__________和___________。
5．测量电压时，应将电压表 联接入被测电路；测量电流时，应将电流表 联接入被测电路。
10．电工仪表根据其________________误差的不同将准确度等级可分为7级，其中准确度最高的是________级，准确度最低的是5.0级。
11．测量值299.50 mV保留三位有效数字为________________mV，若以V为单位则表示为_______________V。
13．在确定的测试条件下，采用某种测量方法和某种测量仪器所出现的固有误差称为 ；在相同测试条件下多次测量同一量值时，绝对值和符号都以不可预知的方式变化的误差称为 。
17．低频正弦信号发生器的主振级一般采用文氏桥振荡器，改变输出信号频率的办法是：改变_____________值以选择不同频段，在频段内调节______________值对频率进行细调。
19．文氏桥振荡器中改变频率的方法是：调节电路中的___________值以改变频段，在频段内调节___________值对频率进行细调。
20．阴极射线示波管（CRT）由______________、______________、______________三部分组成。
22．电子示波器中的阴极射线示波管由 、 和 三大部分组成。其中 用来产生并形成高速、聚束的电子束。
32．电子计数器的测量误差来源主要有 、 和标准频率误差三种。
34．通用电子计数器测量频率时，由____闸门_____信号来控制主门（闸门）开启与关闭当由人工控制主门的开启与关闭时，计数器执行的是____累加计数____测量功能。
35．当由时基单元产生的闸门信号控制主门的开启和关闭时，电子计数器所执行的测量功能是 测频 。当由 被测信号 控制主门开启和关闭，执行 测周功能 。
36．用电子计数器测量频率比时，周期小的信号应加到输入通道 B 。用电子计数器测量频率，如闸门时间不变，频率越高，则测量误差越 ；测量周期时，如时标（计数脉冲周期）不变，被测信号频率越高，则测量误差越 。
40．用峰值电压表测量正弦电压时，从表盘上可直接读得电压的 。（填有效值、峰值、幅值或平均值。）
42．将一个电压信号衰减20dB后，它的值变为原来的 倍。
46．模拟式交流电压表按检波方式不同可分为_______________、______________和有效值表，其中_______________测量非正弦信号时理论上不会产生波形误差。
47．位数字电压表在1V量程能测得的最大电压值为 V，它有 ％的超量程能力。
49．双斜积分式A/D转换器在转换过程中要进行两次积分，第一次对___________进行定时积分，第二次对________进行定值积分，其积分时间随被测电压的大小而变化。
50．DVM能测量的电压范围超出其相应挡位量程的能力称为 。显示完整位数的DVM （可选择词为：有、没有）这种能力。（后一空格填错倒扣一分）
4、峰值电压表的基本组成形式为________式。
15、在示波器的X轴和Y轴上，分别加上交流正弦波电压时，如果这两个电压的_______是适当的整数比，那么，荧光屏上就会出现椭圆、8字形等各种图形，这种图形称为_______图形。如果想直接观测Y轴输入电压的波形，X轴的输入电压必须是_______波才行，X轴的输入电压称为_______。

三、判断题：
1 ．狭义的测量是指为了确定被测对象的个数而进行的实验过程（ ）错
3 ．绝对误差就是误差的绝对值（ ）错
4 ．通常使用的频率变换方式中，检波是把直流电压变成交流电压（ ）错
6 ．在电子测量中，变频是对两个信号的频率进行乘或除的运算。（）错
1． 从广义上说，电子测量是泛指以电子科学技术为手段而进行的测量，即以电子科学技术理论为依据，以电子测量仪器和设备为工具，对电量和非电量进行的测量。（ ）对
3. 周期性信号是确定性信号，非周期信号（如瞬变冲激信号）是随机信号。（ ）错
6. 测试装置的灵敏度越高，其测量范围越大。（ ）错
1 ．为了减少测量误差，应使被测量的数值尽可能地在仪表满量程的 2/3 以上。（ ）对
3 ．粗大误差具有随机性，可采用多次测量，求平均的方法来消除或减少。（ ）错
4 ．通过多次测量取平均值的方法可减弱随机误差对测量结果的影响。（ ）对
5 ．被测量的真值是客观存在的，然而却是无法获得的。（ ）对
6 ．系统误差的绝对值和符号在任何测量条件下都保持恒定，即不随测量条件的改变而改变。（）错
1: 一个频率源的频率稳定度愈高，则频率准确度也愈高。（ ）错
3: 当计数器进行自校时，从理论上来说不存在±1个字的量化误差。（ ）对
5: 用计数器直接测周的误差主要有三项：即量化误差、触发误差以及标准频率误差。（ ）
6: 使用模拟内插法和游标法不能从根本上来消除±1个字的量化误差。（ ）对
2、 数字电压表的固有误差由两项组成，其中仅与被测电压大小有关的误差叫读数误差，与选用量程有关的误差叫满度误差。（ ）对
3、 峰值电压表按有效值刻度，它能测量任意波形电压的有效值。（ ）对
5、 有效值电压表适应于非正弦波的电压测量，其电压刻度与被测电压波形无关。（ ）错
7、双积分式DVM中变换结果与积分器积分元件RC有关，但其积分器线性不好也不会引起测量误差。（ ）错
2、示波器的电阻分压探头一般为100∶1分压，输入阻抗很高，一般用来测量高频高电压。( )错
3、用示波器测量电压时，只要测出Y轴方向距离并读出灵敏度即可（）错
4、电子示波器是时域分析的最典型仪器。（ ）对
5、用示波法测量信号的时间、时间差、相位和频率都是以测量扫描距离D为基础的。()对
６、电子电压表对直流、交流、正弦和非正弦信号均能正确测量。
7、直流数字电压表中有A/D转换器，交流数字电压表中没有A/D转换器。
8、峰值就是振幅值。
9、在电子测量中，把53.4501V保留3为有效数字为53.4V。
5、在电子测量中，正弦交流电在一个周期内的平均值为0。
12、水银温度计测量温度属于电子测量。（）
13、由系统误差引起的误差大小和符合不变，或有规律的变化。（ ）
9、电子示波器是时域分析的最典型仪器。（ ）
5、系统误差的绝对值和符号在任何测量条件下都保持恒定，即不随测量条件的改变而改变。( )
17、周期和频率是描述同一现象的两个参数，（）
18、示波器扫描信号频率是被测信号频率的整数倍时，屏幕上显示的波形向左跑动。(      )
19、 扫描发生器是示波器垂直通道中的重要组成部分。(       )
20、 延迟线是示波器水平通道中的一个重要组成部分。(       )
15、仅在示波管垂直偏转板上加测量信号，则荧光屏上显示一条水平线。（）
14、为保护示波器的寿命，应使示波器上的亮点长时间停留在一个位置，而不要经常去移动其位置。（）
14、测量误差是指测量值与被测量真值之差。（）
15、随机误差是以可预知的方式有规律的变化的，其误差大小和符合不表。（）
16、粗大误差可通过多次测量取平均值的方法来减小粗大误差对测量结果的影响。（）
18、缓冲放大器中缓冲的目的是为了隔离后级对前级的影响，一般采用设计跟随器或者运放组成的电压跟随器。（）
10、 扫描发生器是示波器垂直通道中的重要组成部分。(       )
5、 一个频率源的频率稳定度愈高，则频率准确度也愈高。（ ）
6、用示波器测量电压时，只要测出Y轴方向距离并读出灵敏度即可（）

四、计算题：
5 ．某待测电流约为 100mA 。现有两个电流表，分别是甲表： 0.5 级、量程为 0~400mA ；乙表 1.5 级，量程为 0~100mA 。问：用哪个表测量误差较小？

2 ．测量两个电压，分别得到它的测量值，它们的实际值分别为，求测量的绝对误差和相对误差。
解答：

1 ．检定量程为 100 μ A 的 2 级电流表，在 50 μ A 刻度上标准表读数为 49 μ A ，问此电流表是否合格？
解： x 0 =49 μ A x=50 μ A x m =100 μ A

则此表在 50 μ A 点是合格的。要判断该电流表是否合格，应该在整个量程内取足够多的点进行检定。

1、双斜积分式DVM基准电压Vr=10V，第一次积分时间T1=100ms，时钟频率f0=100kHz，问：（1）该DVM为多少位的电压表？（2）该DVM的分辨力为多少？（3）DVM显示出T2时间内的计数值N2=5600，问被测电压Vx=?
（1） ，故DVM为四位
（2）分辨力
（3） ，

2．通用示波器主要由哪几部分组成的？
4．采用电子计数器测量信号周期时，为什么会出现转换误差？
.转换误差的产生，是由于被测信号受到各种干扰或噪声的影响，以及门控电路的触发电平抖动等原因造成的。

3．用量程为10mA的电流表测量实际值为8mA的电流，若示值为8.16mA。试计算测量的绝对误差、示值相对误差和引用相对误差。
4．测量10V电压，现有两只直流电压表，一只量程为150V，0.5级，另一只量程为15V，2.5级，问选用哪一只电压表测量更合适，为什么？

4．下页图所示为一示波器显示的波形。箭头1所指位置为波形1（上面的波形）的零电平位置，箭头2所指位置为波形2（下面的波形）的零电平位置。
（1）若示波器的时基因数为，则两信号的频率和各为多少？
（2）两信号的相位差是多少？
（3）若波形2对应的偏转因数为，通道2探头衰减开关拨至X1档，则波形2的峰值和直流分量值各为多少？
2

1

2

1

19． 用电子计数器测量的频率，采用测频（采用闸门时间0.1s）和测周期（选用时标信号）两种测量方法。
（1）试分别计算两种测量方法中由量化误差引起的测频误差，并据此判断采用哪种方法更为合适。
20．用计数器测量周期，已知仪器内部的时标信号频率为fs=10MHz，选周期倍乘率（分频系数）为Kf=102，若计数值为N=12345，被测信号周期为多少？

5、一个交流电压表可用哪些参数来表征？这些参数之间有何联系？

《电子测量与仪器》练习一

一、填空题
       2.被测量的测量结果量值含义有两方面，即________和用于比较的____________名称。
      3.静电偏转型电子射线示波管从结构上看主要由三部分组成，即电子枪、_________和________。其中电子枪又由_______、______、控制栅极（G）、第一阳极（A1）、第二阳极（A2）和___________等六部分组成。
      4.通用示波器结构上包括_____________、_______________和____________三个部分。
      7.某DVM的最大读数容量为19999，则该表属于___________位表，在0.2V量程的分辨力为____________µV。
      8.测量网络的幅频特性通常有两种方法，它们是__________测量法和____________测量法。
      9.对以下数据进行四舍五入处理，要求小数点后只保留2位。
32.4850=___________；      200.4850000010=_________________。

   二、选择题

      1、用示波器李沙育图形法测频率，在X-Y显示方式时，如果X轴和Y轴分别加上正弦波信号，若显示的图形为一个向左倾斜的椭圆，则fy/fx (即Y轴信号频率与X轴信号频率之比)为：（         ）
            A、2﹕1       B、1﹕1      C、3﹕2     D、2﹕3
      2、将XD-22A型低频信号发生器的“输出衰减”旋钮置于60dB时，调节“输出细调”旋钮使指示电压表的读数为5V，则实际输出电压为（         ）
            A、5mV      B、50mV     C、5V      D、500mV
     4、用全波均值电压表测量某三角波信号，读数为10V，则该三角波的峰值电压为（       ）
            A、10V     B、9V      C、18V      D、14.13V
      5、用示波器测量直流电压。在测量时，示波器的Y轴偏转因数开关置于0.5V/div，被测信号经衰减10倍的探头接入，屏幕上的光迹向上偏移5格，则被测电压为（          ）
            A、25V     B、15V     C、10V     D、2.5V
      6、要测量一个10V左右的电压，手头有两块电压表，其中一块量程为150V，1.5级，另一块为15V，2.5级，问选用哪一块合适？  答：（      ）
             A、两块都一样    B、150V，1.5级   C、15V，2.5级   D、无法进行选择
      7、下列测量中属于电子测量的是（       ）
             A、用天平测量物体的质量         B、用水银温度计测量温度
             C、用数字温度计测量温度         D、用游标卡尺测量圆柱体的直径
      8、下列测量中属于间接测量的是（        ）
             A、用万用欧姆挡测量电阻         B、用电压表测量已知电阻上消耗的功率
             C、用逻辑笔测量信号的逻辑状态   D、用电子计数器测量信号周期
      9、用逻辑笔测量信号的逻辑状态属于（       ）
             A、时域测量     B、频域测量     C、组合测量     D、数据域测量
     10、高频信号发生器的工作频率一般为（      ）
             A、1Hz~1MHz   B、0.001Hz~1kHz    C、200kHz~30MHz   D、300MHz以上

      三、综合题

      1、为测量功能选择最佳测量仪器，将仪器序号填在测量功能后的空白处。（10分）
测量功能列                                测量仪器列
            A、测量电压 ___3___                            （1）、函数信号发生器
            B、测量频率 ___2___                            （2）、电子计数器
            C、测量网络的幅频特性 ___6___             （3）、DVM
            D、产生三角波信号 __1____                    （4）、频谱分析仪
            E、分析信号的频谱特性  __4____             （5）、晶体管特性图示仪
            F、测量三极管的输入或输出特性 __5____  （6）、频率特性测试仪
            D、测量调幅波的调幅系数_____8____      （7）、逻辑分析仪
            H、微机系统软、硬件调试____7_____      （8）、电子示波器
      2、用量程是10mA的电流表测量实际值为8mA的电流，若读数是8.15mA。试求测量的绝对误差ΔI、实际相对误差γA、示值相对误差γy和引用相对误差γm分别为多少?若已知该表准确度等级S为1.5级，则该表是否合格？（10分）
       《电子测量与仪器》一   参考答案
      一、填空题
2、数值；单位名称    3、偏转系统；荧光屏；灯丝（F）；阴极（K）；后加速极（A3）    4、水平通道（或X轴系统）；垂直通道（或Y轴系统）；Z通道（或主机部分）      7、 ；10
8、点频；扫频    9、32.48；200.49
      二、选择题
1、B；2、A；4、C；5、A；6、C；7、C；8、B；9、D；10、C
      三、综合题
1、（3）（2）（6）（1）（4）（5）（8）（7）
2、解：ΔI=8.15mA-8mA=0.15mA
γA=(ΔI/A)×100%=(0.15mA/8mA) ×100%=1.875%
γy=(ΔI/X)×100%=(0.15mA/8.15mA) ×100%=1.841%
γm=(ΔI/Xm)×100%=(0.15mA/10mA) ×100%=1.5%
因为γm=S%=1.5%,所以该表合格.
《电子测量与仪器》练习二

       一、填空题
       1.电子测量的内容包括                 、                 、                 、                  和                   五个方面。
       2.相对误差定义为                 与              的比值，通常用百分数表示。
       3.电子测量按测量的方法分类为               、               和               三种。
       4.为保证在测量80V电压时，误差≤±1%，应选用等于或优于________级的100V量程的电压表。
       5.用四位半的DVM测量15V的稳压电源电压为15.125V，取四位有效数字时，其值为________。
       6.示波器为保证输入信号波形不失真，在Y轴输入衰减器中采用_______  电路。
       7.电子示波器的心脏是阴极射线示波管，它主要由                  、            和             三部分组成。
       8.示波器的“聚焦”旋钮具有调节示波器中________极与________极之间电压的作用。
       9.没有信号输入时，仍有水平扫描线，这时示波器工作在________状态，若工作在______状态，则无信号输入时就没有扫描线。
       10.电压表的基本组成形式为________式。
       11.电子计数器的测周原理与测频相反，即由         信号控制主门开通，而用          脉冲进行计数。
       12.数字电压表的最大计数容量为19999，通常称该表为________位数字电压表；若其最小量程为0.2V，则其分辨力为________ 。
       二、判断题
       1.双踪示波器中电子开关的转换频率远大于被测信号的频率时，双踪显示工作在“交替”方式(        )
       2.示波器扫描信号频率是被测信号频率的整数倍时，屏幕上显示的波形向左跑动。(      )
       3.常用电工仪表分为±0.1、±0.2、±0.5、±1.0、±1.5、±2.5、±4.0七级。 (       )
       4. 扫描发生器是示波器垂直通道中的重要组成部分。(       )
       5. 延迟线是示波器水平通道中的一个重要组成部分。(       )

       三、单项选择题
       1.交流电压表都按照正弦波电压(      )进行定度的。
              A.峰值            B. 峰—峰值       C.有效值        D.平均值
      3.在通用计数器测量低频信号的频率时，采用倒数计数器是为了(      )
              A.测量低频周期            B.克服转换误差
              C.测量低频失真            D.减小测频时的量化误差影响
       4.调节示波器中Y输出差分放大器输入端的直流电位即可调节示波器的(      )
              A. 偏转灵敏度          B. Y轴位移
              C. 倍率                   D. X轴位移
       5．设示波器水平和垂直偏转灵敏度相同，在X、Y输入端加的电压分别为:
        VX=Asin(ωt+45°)，VY=Asinωt，则荧光屏上显示的X-Y图形是(      )
              A.圆                                   B.椭圆
              C.斜线                                D.水平直线
       四、计算题(共40分)
       1. 用量程是10 mA的电流表测量实际值为8 mA的电流，若读数是8.15 mA，试求测量的绝对误差、示值相对误差和引用相对误差。
       3. 用一电子计数器测量ƒx=1MHz的信号频率，当选定的闸门时间分别为1s、0.1s、10ms时，计算由±1个字的量化误差引起的测频误差分别为多少？

《电子测量与仪器》  参考答案
       一、填空题(每空1分，共25分)
       1．电能量的测量、电子元器件参数的测量、电信号的特性和质量的测量、电路性能的测量、特性曲线的测量；
       2．绝对误差    真值；
       3．直接测量、间接测量、组合测量；
       4．±0.5；
       5．15.13V;
       6.RC分压电路;
       7.电子枪、偏转系统、荧光屏；
       8. 第一阳(或A1)    第二阳(或A2， 或G2);
       9. 连续扫描        触发扫描;
       10. 检波—放大;
       11.被测输入信号        晶体震荡器信号;
       12. 4  (或四位半)        10μV;
       二、改错题(每小题3分，共15分。要求在错误处的下方划线，并将正确答案填在括号内)
       1.交替    改成断续
       2.左      改成右
       3.±4.0    改成±5.0
       4.垂直    改成水平
       5.水平    改成垂直
       三、单项选择题(在每小题的四个备选答案中选出一个正确答案，并将其号码填在题干的括号内。每小题2分，共10分)
       1.C       3.D     4.B     5.C
       四、计算题(共35分)
       1.0.15mA      1.84%        1.5%
       3. ±0.000001   ±0.00001    ±0.0001
