中佳勘察设计有限公司 岩土工程勘察纲要

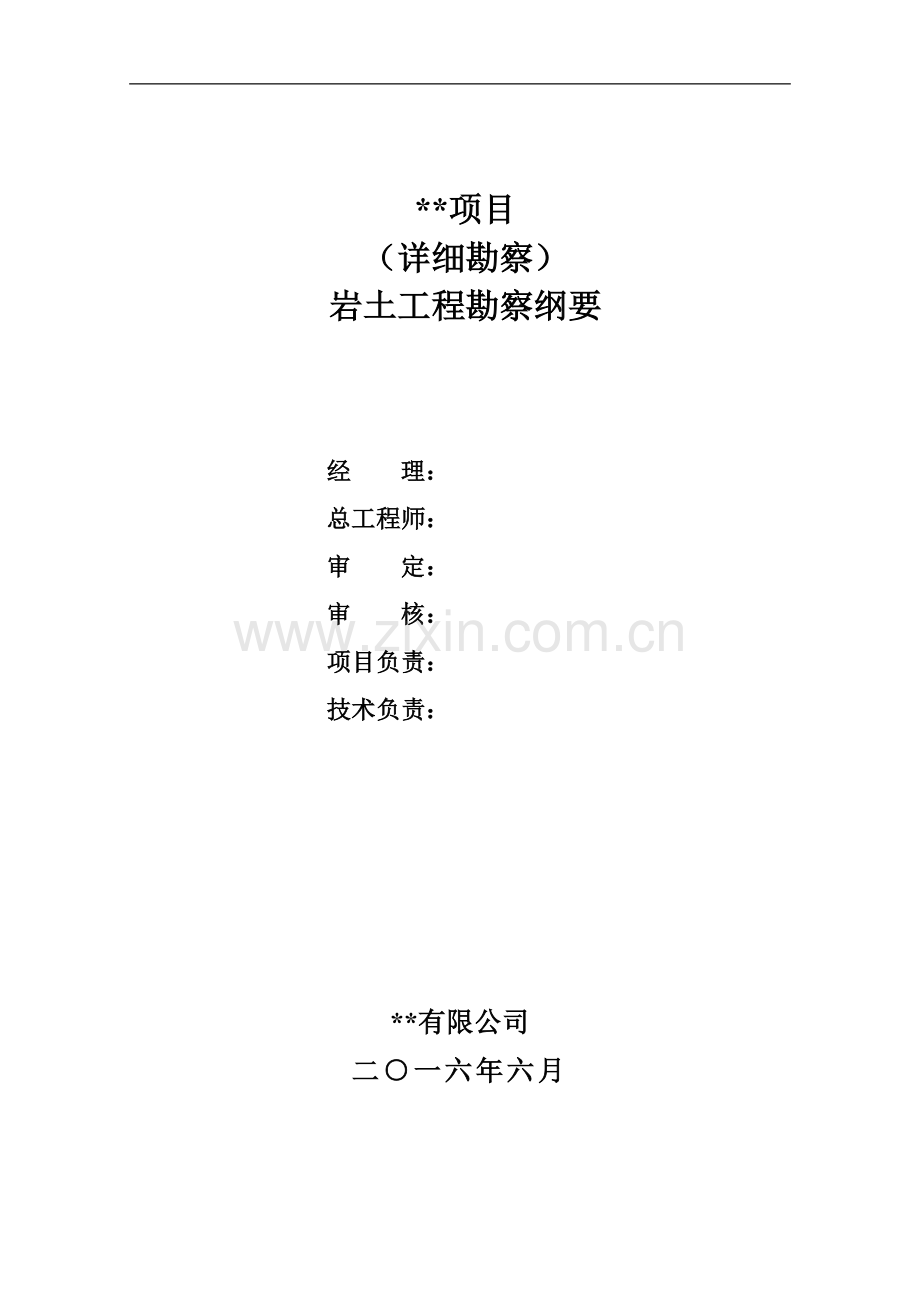

**项目
（详细勘察）
岩土工程勘察纲要

经 理：

总工程师：

审 定：

审 核：

项目负责：

技术负责：

**有限公司
二○一六年六月
2

1

**设计有限公司 岩土工程勘察纲要

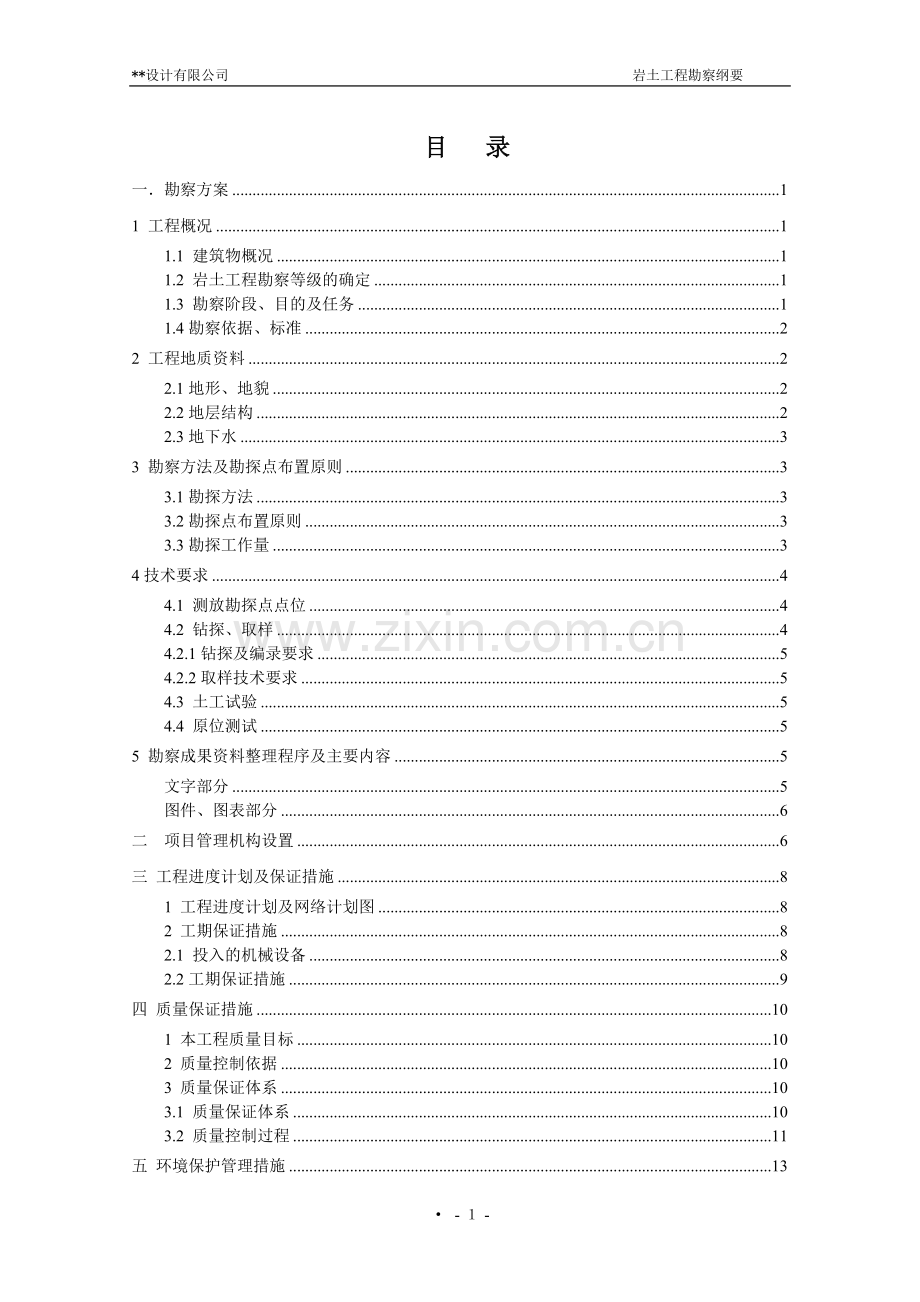

目 录
一．勘察方案 1
1 工程概况 1
1.1 建筑物概况 1
1.2 岩土工程勘察等级的确定 1
1.3 勘察阶段、目的及任务 1
1.4勘察依据、标准 2
2 工程地质资料 2
2.1地形、地貌 2
2.2地层结构 2
2.3地下水 3
3 勘察方法及勘探点布置原则 3
3.1勘探方法 3
3.2勘探点布置原则 3
3.3勘探工作量 3
4技术要求 4
4.1 测放勘探点点位 4
4.2 钻探、取样 4
4.2.1钻探及编录要求 5
4.2.2取样技术要求 5
4.3 土工试验 5
4.4 原位测试 5
5 勘察成果资料整理程序及主要内容 5
文字部分 5
图件、图表部分 6
二 项目管理机构设置 6
三 工程进度计划及保证措施 8
1 工程进度计划及网络计划图 8
2 工期保证措施 8
2.1 投入的机械设备 8
2.2工期保证措施 9
四 质量保证措施 10
1 本工程质量目标 10
2 质量控制依据 10
3 质量保证体系 10
3.1 质量保证体系 10
3.2 质量控制过程 11
五 环境保护管理措施 13
六 职业健康、安全管理措施 14
七 质量服务承诺 14

附图部分
建筑物与勘探点平面布置图(1张)

· - 14 -
**设计有限公司 岩土工程勘察纲要
一．勘察方案
1 工程概况
1.1 建筑物概况
拟建的“**项目”位于张家口市张北县大囫囵镇政府附近，场地交通便利。拟建建筑物情况见表1。
拟建建筑物性质一览表 表1
建筑物名称
层数/地下
高度（m）
基础形式
结构形式
预估基础埋深
粮库
1F/0
8.5
筏板基础
框架结构
1.5m
1.2 岩土工程勘察等级的确定
根据《岩土工程勘察规范》（GB50021-2001，2009年版）有关规定，拟建建筑工程的重要性等级为三级，建筑场地及地基的复杂程度为二级，综合上述该工程岩土工程勘察等级为乙级。
1.3 勘察阶段、目的及任务
本次勘察阶段为详细勘察，对场地内拟建建筑地段的稳定性做出评价，主要将进行以下工作：
（1）查明场地及其附近有无影响工程稳定性的不良地质现象，对场地土类型、建筑物场地类别作出判定，对断裂错动、液化、震陷等进行分析论证和判定，提供抗震设计的有关参数，对整个场地的适宜性作出明确结论。
（2）查明各土层的类别、厚度、坡度、土性参数。并对地基土的稳定性和承载能力作出评价。
（3）查明场地地层的成因及分布规律、物理力学性质，提供承载力及沉降计算所必须的各种物理力学指标，评价其受力变形能力，并对各层土进行岩土工程条件评价。
（4）查明地下水类型、水位及其变化幅度；与工程相关的含水层相互之间的补给关系；测定地层渗透系数等水文地质参数；提供各土层的透水性及地下水是否对管道材料有腐蚀性等。
（5）查明邻近建筑物、道路、管线等设施的现状。
（6）选择基础持力层，提出技术经济合理可行的基础方案的建议。
（7）提供满足地基基础及基坑支护设计所需的土层参数，并对基础形式及基坑支护方案提出相关建议。
（8）对可供采用的基础方案进行分析论证，提出经济合理的计算参数，保证基础方案经济性。
（9）查明埋藏的河道、沟浜、墓穴、防空洞、孤石等对工程不利的埋藏物，确定其成因、分布范围、对场地稳定性的影响程度、发展趋势，并提供防治工程所需的基本设计资料。
（10）提供基坑开挖、支护及工程降水所需岩土技术参数。
1.4勘察依据、标准
1)甲方提供的总平面图。
2) 现行规范、规程及技术标准：
《岩土工程勘察规范》GB50021-2001，2009年版
《建筑地基基础设计规范》GB50007-2011
《建筑地基处理技术规范》JGJ79-2012
《建筑抗震设计规范》GB50011-2010
《土工试验方法标准》GB/T50123-1999
《建筑工程地质勘探与取样技术规程》JGJ /T 87-2012
《岩土工程勘察安全规范》GB50585-2010
《工程岩体试验方法标准》GB/T50266-2013
2 工程地质资料
2.1地形、地貌
勘察场区地貌单元上属坝上高原低山丘陵区。场地地形较平坦，交通便利。
2.2地层结构
根据临近场地地质资料，拟建场地内地层主要由填土、第四系冲洪积成因的粉土、粉砂、圆砾、卵石等构成。
0.00～1.00 杂填土；
1.00～2.00 粉土；
2.00～9.00 粉砂；
9.00～13.00 圆砾；
13.00～20.00 卵石。
2.3地下水
根据临近场地水文地质资料，地下水位埋深大于20.0m。
3 勘察方法及勘探点布置原则
3.1勘探方法
根据场地地质条件和施工环境条件，本次勘察施工方法主要为钻探、原位测试（包括标准贯入试验、重型动力触探试验）、土工试验等方法。
室内土工试验：包括常规物性试验、固结试验、颗粒分析试验（砂土筛分法、粉土粘粒含量比重计分析法）等。
标准贯入试验（重型动力触探试验）：主要是为了获得地基土的密实程度、均匀性，是作为判定地基土承载力特征值的主要技术手段。
3.2勘探点布置原则
勘探点按建筑物周边及角点布置，勘探点间距不超过30.00m。
勘探点深度、类型详见“建筑物与勘探点平面布置图”。
3.3勘探工作量
本次勘察全场区共布置勘探点6个。钻孔深度为15.0~20.0m，钻探总进尺100.0m。

勘察工作量明细表 表3
工作量布置
勘探点类型及进尺
勘探点类型
标准贯入试验孔
取土标贯钻孔
合 计
孔数×孔深
3×15.0
1×15.0
2×20.0

孔数（个）
3
3
6
自然进尺（m）
45.0
55.0
100.0
土工试验及原位测试
取样、测试
预计取原状样
预计取扰动样
标准贯入试验
动力触探试验
6件
15件
20次
1.5m
常 规 物 性
颗分试验
筛分法
比重计法
6件
15件
6件
室内土工试验包括：
(1) 常规物性指标：天然含水量、可塑性、天然密度、比重、界限含水量；
(2) 固结试验：压缩模量及压缩系数；
(3) 颗分试验：砂土做筛分试验；粉土做粘粒含量分析试验；
以上工作量参照场地附近已有工程地质资料进行布置，勘察过程中可根据实际地质条件对勘探点的深度、类型等进行适当调整，以满足规范、设计要求。
4技术要求
4.1 测放勘探点点位
勘探点的测放由测量人员进行施测。
测放前须对建设单位提供的控制点位进行仔细检查复核，经确认无误后采用全站仪进行测放。勘探点须标识清楚、明显，便于查找和核对。避免出现混淆和遗漏。
勘探点施工完毕后，采用水准仪测量勘探点孔口高程。
4.2 钻探、取样
4.2.1钻探及编录要求
本次勘察拟采用DPP-100型钻机，采用冲击及回转钻进，孔径不小于110mm。公司将选派技术人员对各施工钻机进行编录。
要求回次进尺不大于1.00m。对于厚度较大、岩芯采取率较好的地层中钻进时，可根据实际情况调整回次进尺。
编录要严格按技术交底要求进行，严禁合并回次记录。记录要详细，准确、可靠。对于厚度大于0.50m的薄层应加取试样，或进行原位测试。
编录错误之处严禁擦除涂改，可进行划改。
4.2.2取样技术要求
根据地层结构及岩性，按地层结构采取代表性岩土试样，取样间距一般1.0~2.0m，对于地层分布厚度较大者可放大取样间距。
4.3 土工试验
执行技术标准：《土工试验方法标准》GB/T50123-1999。
4.4 原位测试
标准贯入试验（重型动力触探试验）：标准贯入试验一般自地表下1.50m开始进行，试验间距一般为1.50～2.00m。对土层分布厚度较大者，可适当加大试验间距。
5 勘察成果资料整理程序及主要内容
根据《岩土工程勘察规范》（GB50021-2001，2009年版）和《岩土工程勘察报告编制标准》编制满足技术要求的勘察报告成果，并附有必须的图、表，统计数据等资料。根据规范，勘察成果基本结构和内容简要如下：
文字部分
1 工程概况
1.1工程简况
1.2勘察目的、任务
1.3勘察依据、标准
1.4勘察方法及完成工作量
2岩土工程条件
2.1场地地理位置
2.2地形、地貌
2.3地层简述
2.4地下水
2.5场地土腐蚀性评价
2.6地基土物理力学指标及地基土承载力特征值
3岩土工程评价
3.1场地稳定性评价
3.2地震效应评价
3.3主要土层工程特性评价
4地基基础方案分析、评价
4.1天然地基评价
4.2复合地基评价
5结论与建议
图件、图表部分
建筑物与勘探点平面位置图
工程地质剖面图
钻孔柱状图
地基土物理力学性指标分层汇总、统计表
土工试验汇总成果表
二 项目管理机构设置
为确保本项目岩土工程勘察工作质量、工期和安全，我公司成立专门勘察项目部。全部岩土工程勘察技术工作和勘探施工由项目部组织实施，实行项目经理负责制。在项目部统一领导下，实行分项目负责人制。勘察项目管理机构及分工见下图，主要人员构成见表4。
三 工程进度计划及保证措施
1 工程进度计划及网络计划图
根据工程规模、建设单位对工期的要求，整个工程在满足勘察施工条件情况下，确定总工期9天。各主要工序为：测放点位；外业钻探（包括原位测试）；土工试验；内业资料整理；审核、审定；报告装订并提交。各工序穿插进行，协调一致，保证各工序如期完工。工程进度计划见表5。
以上工程进度计划是在整个工程场地满足勘察施工条件、能够一次进场的前提下制定的，若由于场地原因不能一次进场施工，我公司将根据建设单位要求和实际施工条件对勘察工作进行及时调整，并重新作出工程进度计划。
日历天数
工序
1
2
3
4
5
6
7
8
9
测放点位
---

钻 探
---
-------
-------

原位测试
---
-------
-------

土工试验

-------
-------
-------

资料整理

-------
-------
------

审核、审定

---
报告装订并提交

---
工程进度计划 表5
2 工期保证措施
2.1 投入的机械设备
根据工期安排，公司将投入足够的机械设备，以满足工程需要。计划投入DPP-100型钻机1台，GPS设备1台，自整平水准仪一台1。具体见下表6：
本工程拟投入主要设备清单 表6
序号
设备名称
规 格
生产厂家
台/套
鉴定状态
1
工程钻机
DPP-100钻机
张探
1
良好
2
GPS设备
南方灵锐S82
南方测绘
1
合格
3
桩基动测仪
RS-1616K
武汉
1
合格
4
水准仪
DS3-A
天津雄狮
1
合格
2.2工期保证措施
为确保本项目如期完成，特制订以下措施。
2.2.1 根据设备投入计划如期安排设备进场施工。若现场施工条件发生变化，应及时对施工设备进行调整，以满足工程需要。
2.2.2 严格按计划安排组织施工，重点抓好关键工序和关键项目的实施。
2.2.3 加强与业主、设计单位的联系和沟通，搞好与当地政府和群众关系，积极协助业主把与当地群众的关系协调至最佳状态，争取在此问题上不拖工期。加强精神文明建设，做到文明施工，使施工顺利进行，确保工期。
2.2.4 设备、材料准备充分。机器设备经过严格检修，备足易损零部件和材料。选择与勘察目的、任务相适应的、性能稳定的先进仪器设备投入生产。充分做好进场前的专业技术资料、物资、生产用品的准备工作，准时进场、顺利开展工作。
2.2.5 建立工期计划奖惩制度和组织劳动竞赛，充分调动项目全体成员的工作积极性。
2.2.6 针对施工难点及主要技术问题，及时召开专题会议，解决施工过程中的技术难点。定期召开施工情况汇报会，根据实际情况，随时调整施工力量，完善施工方案，使施工顺利完成。
2.2.7 工作过程中，抓紧时间，按计划、保质保量完成工作任务，准时退场。
2.2.8 严格执行国家和当地的安全法规，坚持“安全第一、预防为主”的方针政策，接受业主和设计方的指导监督。
2.2.9 制定安全生产责任制和安全施工规定，加强施工过程中的安全管理，强化人员安全生产意识，严格执行施工安全技术操作规程，做到安全施工，严防安全事故发生。各机台、专业组均配备一个兼职安检员。持证上岗，并配带安全防护用品。不能因为安全问题影响施工。
四 质量保证措施
1 本工程质量目标
为建设单位提供满足设计要求的勘察产品，创优质工程。
2 质量控制依据
2.1 与建设单位签订的工程勘察合同。
2.2 勘察方案。
2.3 国家有关规范、标准（勘察方案中第1.4条所列规范、标准）。
2.4 《一体化管理手册》（ZJKC/SC-2015A，中佳勘察设计有限公司）。
3 质量保证体系
3.1 质量保证体系
工程质量是工程的首要目标，为加强工程质量管理，落实质量管理措施，使施工质量管理要素及管理要点在施工过程中得到行之有效的控制，确保工程质量目标的实现，本工程将组成以项目负责为第一责任人，项目技术负责人、质量安全检查人员、现场技术人员和班组质量员为主要责任人的质量保证体系。
施工时严格执行我公司综合管理体系质量标准，按照国家和有关行业现行规范与业主要求全面落实各项质量保证措施。强化施工过程中的质量管理职能，使质量保证体系延伸到各施工部位和各项工作中去，使工程质量得到有效的控制。
有关责任人员职责：
审定人：负责勘察方案设计、技术报告的复审，并对其可靠性和正确性负责；
审核人：负责勘察方案设计、技术报告的审核，并对其数据的准确性、报告的完整性、可靠性、准确性负责；
项目负责：为本工程第一责任人，对本工程的质量、工期、安全负全面责任。负责本工程的全面管理工作；
项目技术负责人：负责勘察方案设计、技术报告编制，对整个工程的过程质量进行检查把关，发现问题及时处理；
现场技术人员：技术人员参与本工程的资料的整理与编制工作。工程中发现问题有权责令停工，并报请项目技术负责人处理；
钻探机长：对本班钻探质量负责，按勘察方案要求进行钻探、取样和进行孔内试验工作；
土工试验负责人：按勘察方案、规范要求进行试验并对试验结果进行校核，对本工程土工试验结果的正确性、可靠性负责；
质量安全员：负责过程质量控制及质量体系文件执行情况的监督工作，发现不合格的作业或不合格品时有权令停工进行纠正，并通知项目技术负责人或项目经理对不合格品进行处理，并参与不合格品和质量事故的处理，有权提出处理建议。
3.2 质量控制过程
3.2.1 勘察方案设计
控制程序执行《工程勘察控制程序》。
勘察方案设计完成后，由技术部组织审核人等有关人员进行评审，对提出的意见由项目技术负责人进行修改，通过评审后由审定人进行审批。在施工过程中，由于施工条件或其它原因需要对勘察方案进行调整、修改，必须履行变更审批手续。
3.2.2 勘察设备配备
控制程序执行《机械设备管理程序》。
工程部根据项目负责的要求负责配备本工程所需的施工设备、测试设备和试验设备，由项目负责组织验收，确保施工设备处于完好状态，测试设备处于校准状态。
3.2.3 技术交底
控制程序执行《工程勘察控制程序》。
施工前由项目技术负责人向技术人员、钻探人员和测试人员进行技术交底，明确技术要求包括钻探工作量、钻孔类型、钻孔深度，取样测试要求以及注意事项和场地地质情况。技术人员应掌握工程技术要求。
3.2.4 主要工序质量控制
3.2.4.1 测放点位
对建设单位提供的控制点（包括高程基准点）应履行交接手续。
测量人员对项目技术负责人提供的勘探点坐标进行检查复核，确认无误后进行测放、设置点位标志，点位标志上须标明勘探点编号。技术人员对勘探点进行复验，并保护好点位标志。在施工过程中，发现点位标志丢失或对其产生怀疑，技术人员应报告项目技术负责人，并通知测量定位人员重新测放。勘探点测放应符合《建筑工程地质勘探与取样技术规程》（JGJ/T87-2012）要求。
3.2.4.2 钻探施工
钻探施工执行《工程勘察控制程序》，按《建筑工程地质勘探与取样技术规程》（JGJ/T87-2012）要求进行。
钻探：
（1）勘探点位经技术人员确认后，方可钻探施工；
（2）技术人员对钻进回次进尺进行控制；
（3）每钻进回次技术人员须对钻探深度和取出的土样进行描述记录；
（4）钻至规定钻孔深度时，技术人员须对钻孔深度及钻探记录进行验收，符合要求后方可终孔。
取土试样：
（1）根据地层情况选用适宜的取土器进行取土；
（2）采取土试样前须对孔底残土进行清除，孔底残土厚度不得超过5cm。
（3）技术人员对所取土样进行检查，符合要求则应及时进行缠封包装并进行标识；质量不符合要求时则应重新采取，若确实取样困难可改做原位测试试验；
（4）所取土样应及时送试验室，试验室负责验收。
钻探记录：
（1）钻探记录要按钻进回次进行记录，并详细记录岩性变化情况；
（2）钻探记录责任栏必须签署齐全；
（3）项目技术负责人负责钻探记录验收；
原位测试：
（1）标准贯入试验（重型动力触探试验）：试验时保证钻杆垂直，每次试验前要拧紧，应检查触探杆的接头，不得松脱。贯入时，穿心锤落距为76cm，使其自由下落，将标准贯入器（动探头）竖直打入土中，记录每贯入10cm的读数，每次记录的有效贯入深度为30cm。标准贯入试验一般自地表下1.5m开始进行，试验间距一般为1.5～2.0m。对土层分布厚度较大者，可适当加大试验间距。
技术人员应严格按仪器操作说明书进行安装、调试和测试。
3.2.4.3 土工试验
土工试验执行《土工试验方法标准》（GB/T50123-99）。
试验负责人负责对土样进行验收。对于标签不清、无法辨认、签署不全的土样或无“岩土工程勘察试样和试验项目表”试验室有权拒绝接收，并及时将情况反馈给项目技术负责人。
试验人员应按《监视和测量装置控制程序》（ZJKC/CX21-13A）对试验设备进行调查、使用和维护。发现试验设备偏离校准状态时应确定其失准范围，并对试验数据进行评价，必要时重新试验。
五 环境保护管理措施
（1）施工前组织全体参加人员进行环境管理技术交底，并形成记录。
（2）明确本次勘察工程的重大环境因素为：泥浆的使用、废弃，钻渣处理，固体废弃物的排放（如现场油手套、润滑油外包装、塑料袋等）。
（3）在施工过程中，严格遵守国家有关环境保护的法律、法规和规章，做好环境保护工作，达到国家、当地政府和业主对环境的要求。项目部设立环境卫生管理员（可兼职）负责施工期间环境保护、文明施工防浮尘、减少噪音污染及其它配合工作。对违反环境保护有关规定，导致环境遭受破坏的行为严格按照有关规定进行处理。
（4）加强对施工人员的教育和管理，增强施工人员的环保意识，自觉保护各类自然资源。对涉及的重大环境因素，应严格执行综合管理体系文件中的相关程序。
六 职业健康、安全管理措施
工程施工前要做好安全生产、文明施工交底工作，要做到施工机械不存在安全隐患，劳动保护装备完好使用，现场施工严格遵守操作规程。职业健康、安全问题主要应注意以下几个方面：
1）本工程施工中重大危害因素主要有生活饮用水安全问题、机械打击、挤压、食物中毒等。在整个施工过程中应加强对这些问题的控制。
2）合理安排施工及现场工作人员的生活，进行施工现场封闭式管理，减少闲杂人员的流动，保障施工人员的健康。
3）严禁有高血压、心脏病、恐高症史的人员从事高空作业，以防发生意外。
4）对工人进行文明教育，严禁在施工现场出现酗酒、打架、赌博等不文明行为。
5）各机台施工人员对机械设备要做到：勤检查、勤维修、勤保养；发现隐患，立即停止作业，排除隐患后才能继续施工。
6）进入施工现场的人员必须戴安全帽，高空作业时必须系好安全带，所带工具零件放在工具包内，不得从塔架上抛扔物件。
7）在涉及人身安全的设备旁设立醒目标志，严禁人员靠近和跨越。
为加强施工安全管理，落实职业健康安全管理措施，以达到无安全事故的目标，本工程成立以项目负责为组长、安全员（兼职）为副组长的职业健康安全生产领导小组，全面负责工程的一切安全问题。专职安全员负责施工过程中的日常检查，各班组兼职安全员负责本班的安全生产工作。职业健康安全管理体系设置见职业健康安全管理体系图。
七 质量服务承诺
始终把产品质量视为企业的生命，恪守“质量第一、信誉第一、用户至上”的服务宗旨，切实加强企业质量管理，持续改进，严格按照相关规范开展工作，以优质的勘察成果为建筑设计提供安全、可靠的基础依据，为业主提供合格产品。
工程完工后，我们将一如既往的处理后期施工中的任何技术问题，积极为业主提供专业知识咨询服务。以诚实守信、热情周到的服务，完善各类备案资料签字、盖章；以随喊随到的敬业精神为业主提供基坑现场验槽服务。
