MA5680T基本查询命令.doc

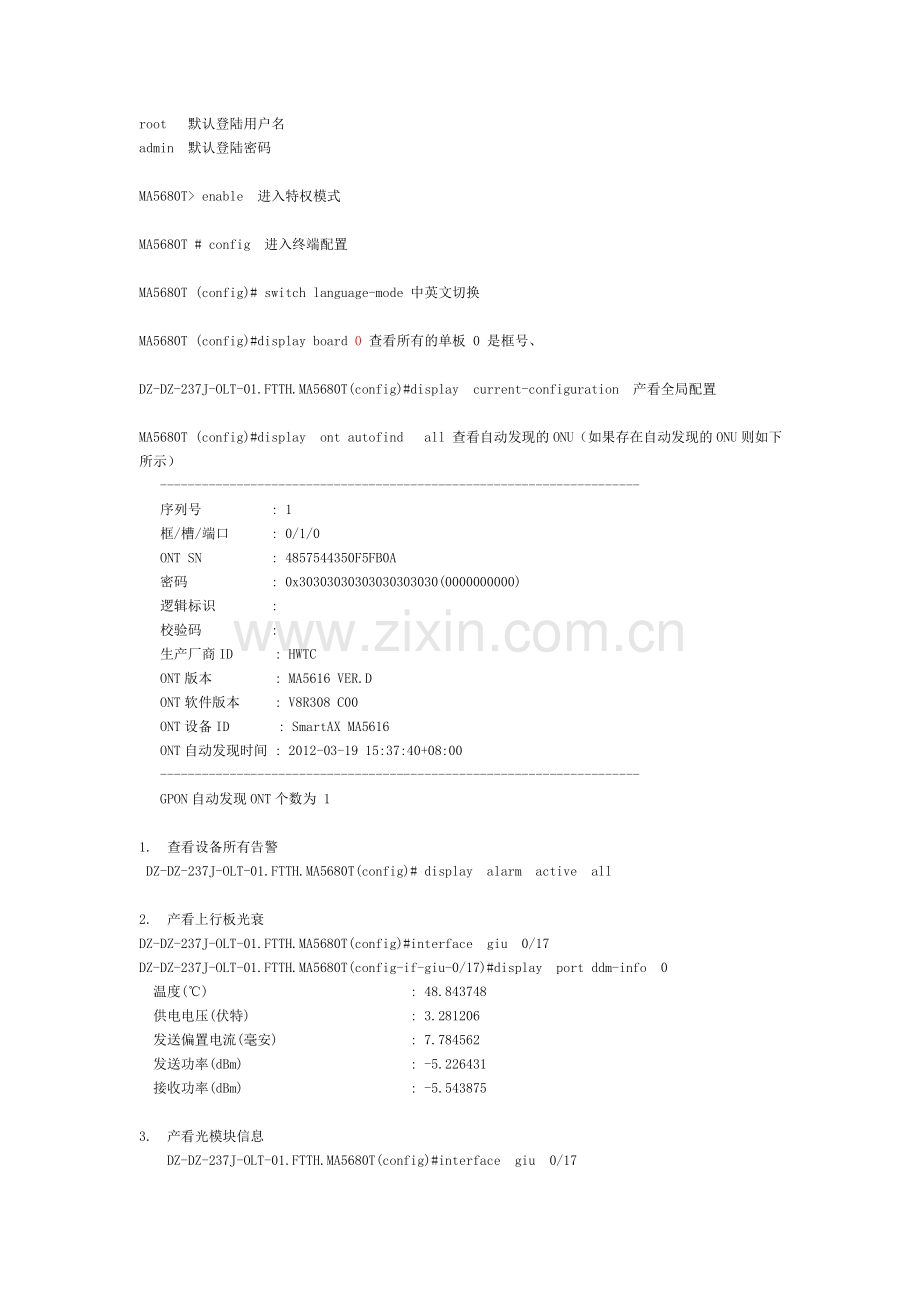

root 默认登陆用户名
admin 默认登陆密码

MA5680T> enable 进入特权模式

MA5680T # config 进入终端配置

MA5680T (config)# switch language-mode 中英文切换

MA5680T (config)#display board 0 查看所有的单板 0 是框号、

DZ-DZ-237J-OLT-01.FTTH.MA5680T(config)#display current-configuration 产看全局配置

MA5680T (config)#display ont autofind all 查看自动发现的ONU（如果存在自动发现的ONU则如下所示）
---------------------------------------------------------------------
序列号 : 1
框/槽/端口 : 0/1/0
ONT SN : 4857544350F5FB0A
密码 : 0x30303030303030303030(0000000000)
逻辑标识 :
校验码 :
生产厂商ID : HWTC
ONT版本 : MA5616 VER.D
ONT软件版本 : V8R308 C00
ONT设备ID : SmartAX MA5616
ONT自动发现时间 : 2012-03-19 15:37:40+08:00
---------------------------------------------------------------------
GPON自动发现ONT个数为 1

1. 查看设备所有告警
DZ-DZ-237J-OLT-01.FTTH.MA5680T(config)# display alarm active all

2. 产看上行板光衰
DZ-DZ-237J-OLT-01.FTTH.MA5680T(config)#interface giu 0/17
DZ-DZ-237J-OLT-01.FTTH.MA5680T(config-if-giu-0/17)#display port ddm-info 0
温度(℃) : 48.843748
供电电压(伏特) : 3.281206
发送偏置电流(毫安) : 7.784562
发送功率(dBm) : -5.226431
接收功率(dBm) : -5.543875

3. 产看光模块信息
DZ-DZ-237J-OLT-01.FTTH.MA5680T(config)#interface giu 0/17

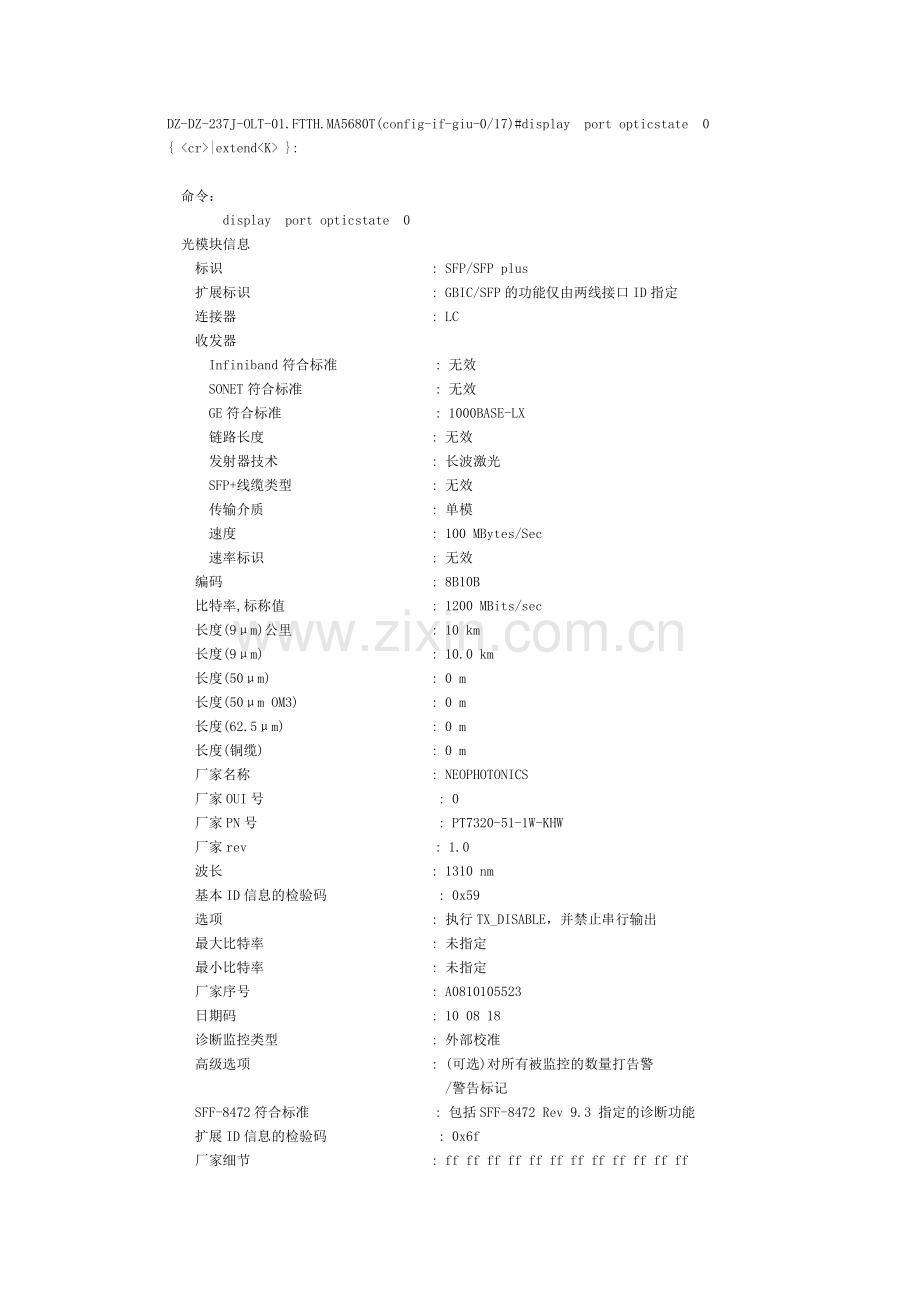

DZ-DZ-237J-OLT-01.FTTH.MA5680T(config-if-giu-0/17)#display port opticstate 0
{ <cr>|extend<K> }:

命令：
display port opticstate 0
光模块信息
标识 : SFP/SFP plus
扩展标识 : GBIC/SFP的功能仅由两线接口ID指定
连接器 : LC
收发器
Infiniband符合标准 : 无效
SONET符合标准 : 无效
GE符合标准 : 1000BASE-LX
链路长度 : 无效
发射器技术 : 长波激光
SFP+线缆类型 : 无效
传输介质 : 单模
速度 : 100 MBytes/Sec
速率标识 : 无效
编码 : 8B10B
比特率,标称值 : 1200 MBits/sec
长度(9μm)公里 : 10 km
长度(9μm) : 10.0 km
长度(50μm) : 0 m
长度(50μm OM3) : 0 m
长度(62.5μm) : 0 m
长度(铜缆) : 0 m
厂家名称 : NEOPHOTONICS
厂家OUI号 : 0
厂家PN号 : PT7320-51-1W-KHW
厂家rev : 1.0
波长 : 1310 nm
基本ID信息的检验码 : 0x59
选项 : 执行TX_DISABLE，并禁止串行输出
最大比特率 : 未指定
最小比特率 : 未指定
厂家序号 : A0810105523
日期码 : 10 08 18
诊断监控类型 : 外部校准
高级选项 : (可选)对所有被监控的数量打告警
/警告标记
SFF-8472符合标准 : 包括SFF-8472 Rev 9.3 指定的诊断功能
扩展ID信息的检验码 : 0x6f
厂家细节 : ff ff ff ff ff ff ff ff ff ff ff ff
ff ff ff ff ff ff ff ff ff ff ff ff
ff ff ff ff ff ff ff ff

4.
DZ-DZ-237J-OLT-01.FTTH.MA5680T(config)#display ont info ?
---------------------------------------------
privilege 模式命令：
---------------------------------------------
by-desc 根据描述信息查找ONT
by-ip 根据IP地址查找ONT
by-loid 根据逻辑标识查找ONT
by-mac 根据MAC地址查找ONT
by-password 根据密码查找ONT
by-sn 根据序列号查找ONT
frameid<U><0,1> 机框号

进入config终端配置
1、通过端口查看ONU的mac-address

MA5680T (config)# display mac-address port 0/1/0 （0/1/0是框号/槽号/端口号）

2、通过VLAN查看ONU的mac-address
MA5680T (config)# display mac-address vlan 100 （ 100是VLAN id）

3、查看ONU的service-port 信息
MA5680T(config)#display service-port port 0/1/0 ont 1（0/1/0是框号/槽号/端口号 1是ONU id）

4、查看MA5680T的版本信息
MA5680T(config)# display version

5、查看DBA 模板

MA5680T(config)# display dba-profile all

6、查看线路模板

MA5680T(config)#display ont-lineprofile gpon all

7、查看单板信息
MA5680T(config)# display board 0
-------------------------------------------------------------------------
槽号 板名称 状态 扣板0 扣板1 在线状态
-------------------------------------------------------------------------
0
1 H802EPBD 正常
2 H802EPBD 正常
3 H802EPBD 正常
4 H802EPBD 正常
5 H802EPBD 正常
6 H802EPBD 正常
7 H801SCUN 主用正常
8 H801SCUN 备用正常
9 H802EPBD 正常
10 H802EPBD 正常
11 H802EPBD 正常
12 H802EPBD 正常
13 H802EPBD 正常
14 H802EPBD 正常
15 H802EPBD 故障 离线
16
17 H801GICF 正常
18 H801GICF 正常
19 H801PRTE 正常
20 H801PRTE 正常
-------------------------------------------------------------------------
8、查看单板上ONU的信息
MA5680T(config)# display board 0/1 (0/1是框号/槽号)

9.查看整个单板的MAC
MA5680T(config)#display mac-address board 0/1(0/1是框号/槽号)
进入EPON命令模式

1、查看ONU收光功率

MA5680T(config-if-epon-0/1)#display ont optical-info 0 1 （0是端口号 1是ONU id 号）

2、查看ONU的状态

MA5680T(config-if-epon-0/1)#display ont info 0 1 （ 0是端口号 1是ONU id 号）

3、查看PON板的端口信息

MA5680T(config-if-epon-0/1)#display port info 0 （0是端口号

4、查看PON板的端口状态

MA5680T(config-if-epon-0/1)#display port state 0 （0是端口号

5、查看ONU的注册信息

MA5680T(config-if-epon-0/1)#display ont register-info 0 1 （ 0是端口号 1是ONU id 号）
---------------------------------------------------------------------
索引编号 : 2
认证方式 : SN认证
ONT序列号 : 485754436E3EDB04
密 码 :
ONT类型 : SmartAX MA5620
上线时间 : 2012-03-07 06:42:56
下线时间 : 2012-03-09 06:00:49
下线原因 : ONT掉电
---------------------------------------------------------------------
索引编号 : 1
认证方式 : SN认证
ONT序列号 : 485754436E3EDB04
密 码 :
ONT类型 : SmartAX MA5620
上线时间 : 2012-02-10 09:25:58
下线时间 : 2012-03-07 06:15:55
下线原因 : ONT掉电
---------------------------------------------------------------------

6、查看ONU版本信息
5680T(config-if-epon-0/1)#display ont version 0 1 （ 0是端口号 1是ONU id 号）
--------------------------------------------------
框/槽/端口 : 0/1/0
ONT编号 : 1
厂商编号 : HWTC
ONT版本 : MA5620 VER.B
产品编号 : 111
设备编号 : SmartAX MA5620
主用软件版本 : V8R308 C00
备用软件版本 :

1 display ont info all 查询ONT的相关信息

2 display mac-address all 查看活动用户MAC

3 ipconfig /all 查看自身IP

4 display board 0 查看所有单板

5 display mgpstnuser 0/2 查看物理号

6 display ont autofind all 查看是否有新ONU

7 board reset 复位单板（请慎重使用此命令，影响业务）【复位主控板或系统，执行reboot命令。】

8 board delete 0/3 删除0/3槽位上的业务单板

9 mgpstnuser batdel 0/2/0 0/2/63 删除物理号！在（esl user）模式中！

10 VLAN删除：先删 undo service-port 再删 port vlan 最后删vlan

11 复位MG端口：reset 全删除：erase flash data

12 time 2009-03-18 10:39:50 修改设备时间

13 board confirm 0 确认0框所有单板

14 ont delete 删除ONT

15 display current-configuration section epon-0/10 查看10槽位EPON板配置

16 display ont ipconfig 查询ONT的IP地址的相关配置

17 display time 检查设备时间

18 display alarm history all 查看告警历史（所有）

19 ONU与OLT间光通路的光衰减必须在15dB--25dB之间

20 删除ONU全部配置：erase flash data

21 删除流量模板 undo traffic table ip

22 查看语音扣板 narrow resource----display dsp state 0/0/1 （Failure: frame 0 slot 0 does not have dsp resource） 上述语句说明查询失败，ASDA语音扣板故障

23 查看主机MAC地址 display sysman mac-address

24 查看用户带宽display board 0/3或0/4找到端口的线路模板，后display adsl line-profile 端口号

system parameters 5 1

MA5616
单板类型 简称 全称 功能概述
主控板 CCUB 中央控制单元板 完成上行业务的汇聚、设备管理以及对各个接口模块的业务管理功能。支持热插拔。
业务板 ADLE 32路ADSL2+业务板 内置分离器，支持32路ADSL2+ over POTS。支持热插拨。
VDGE 16路VDSL2业务板 内置分离器，支持16路VDSL2 over POTS。支持热插拨。
ASRB 32路窄带业务板 提供32路POTS业务接入。支持热插拨。
ASPB 64路窄带业务板 提供64路POTS业务接入。支持热插拨。
电源板 PDIA 直流电源板 转接一路-48V直流输入，实现机箱对-48V DC、+12V DC和+3.3V DC的供电需求。
PAIA 交流电源板 实现交流输入电压转换的单板，输出-48V DC、+12V DC和+3.3V DC。
PAIB 交流电源板 实现交流输入电压转换的单板，输出-48V DC、+12V DC和+3.3V DC，并支持蓄电池接入。
风扇板 FCBA 风扇监控板 实现对风扇的控制与监测。 内置于风扇框中

MA5680T
单板类型 简称 全称 功能概述
主控板 SCUL 超级控制单元板 完成对MA5680T单板的控制，汇聚、处理各种宽带业务。可配两块，具有双机热备份功能。支持热插拔。
业务板 EPBA/EPBC4 端口EPON接口板 提供4个EPON接口，与终端ONT（Optical Network Terminal）设备配合完成EPON接入功能。支持热插拔。
EPBD 8端口EPON接口板 提供8个EPON接口，与终端ONT（Optical Network Terminal）设备配合完成EPON接入功能。支持热插拔。
OPFA 16路FE光接入板 提供16路FE光接入。支持热插拔。
TOPA TDM业务板 提供16个E1接口。支持热插拔。
ETHA 以太网业务级联板 提供GE以太网级联功能。支持热插拔。
上行接口板 GICF GE上行光接口板 提供2个GE上行光接口。支持热插拔。
GICG GE上行电接口板 提供2个GE上行电接口。支持热插拔。
X1CA 1路10GE光接口板 提供1个10GE上行光接口。支持热插拔。
X2CA 2路10GE光接口板 提供2个10GE上行光接口。支持热插拔。
电源板 PRTG 电源接口板 为业务框提供电源接口。
5616: <meth0>
interface meth0
ip address 192.168.0.22 255.255.255.0
5680T:<meth0>
interface meth0
ip address 10.11.104.2 255.255.255.
