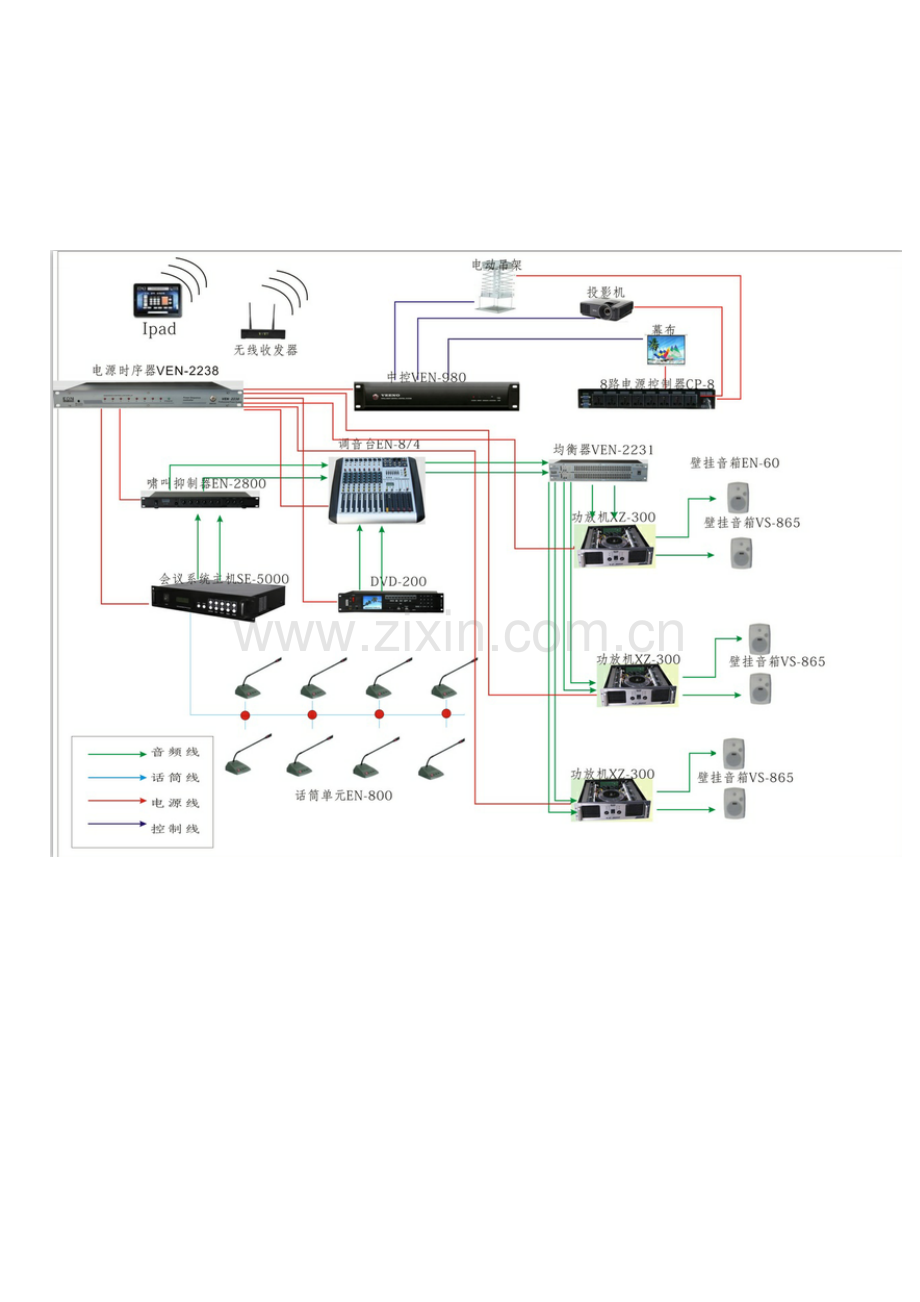

多功能厅音响及投影设备图解.doc

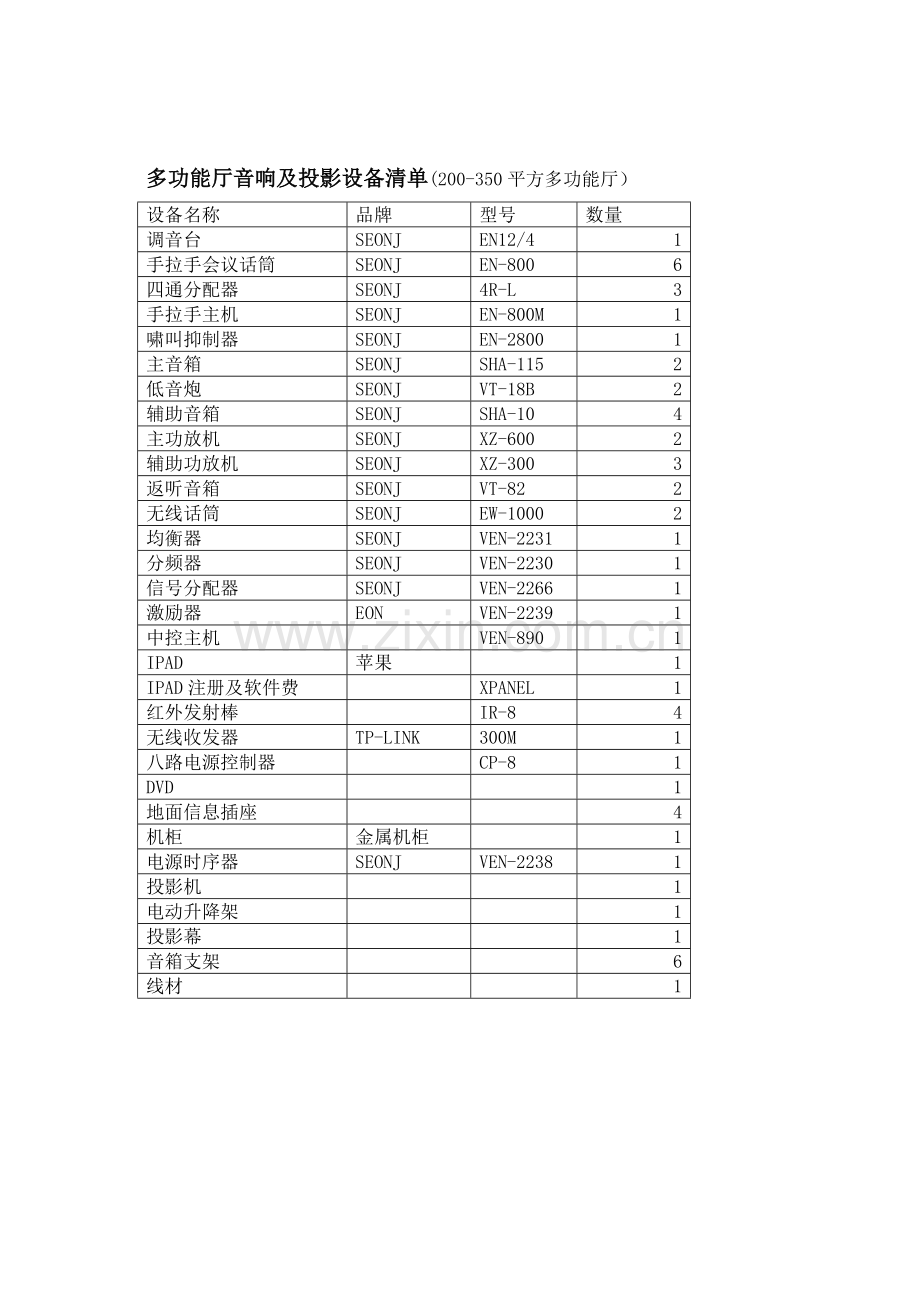

多功能厅音响及投影设备清单(200-350平方多功能厅）
设备名称
品牌
型号
数量

调音台
SEONJ
EN12/4
1

手拉手会议话筒
SEONJ
EN-800
6

四通分配器
SEONJ
4R-L
3

手拉手主机
SEONJ
EN-800M
1

啸叫抑制器
SEONJ
EN-2800
1

主音箱
SEONJ
SHA-115
2

低音炮
SEONJ
VT-18B
2

辅助音箱
SEONJ
SHA-10
4

主功放机
SEONJ
XZ-600
2

辅助功放机
SEONJ
XZ-300
3

返听音箱
SEONJ
VT-82
2

无线话筒
SEONJ
EW-1000
2

均衡器
SEONJ
VEN-2231
1

分频器
SEONJ
VEN-2230
1

信号分配器
SEONJ
VEN-2266
1

激励器
EON
VEN-2239
1

中控主机

VEN-890
1

IPAD
苹果

1

IPAD注册及软件费

XPANEL
1

红外发射棒

IR-8
4

无线收发器
TP-LINK
300M
1

八路电源控制器

CP-8
1

DVD

1

地面信息插座

4

机柜
金属机柜

1

电源时序器
SEONJ
VEN-2238
1

投影机

1

电动升降架

1

投影幕

1

音箱支架

6

线材

1

会议室音响设备清单（100-200 m²）
设备名称
品牌
型号
数量
备注
调音台
SEONJ
EN8/4
1
8路单声道输入，4编组输出，48V幻象供电，双段均衡，100mm长行程推子，定位更准确
会议话筒
SEONJ
2002S
4
幻象供电 直流24-48V, 耗电3 mA 典型
输出阻抗 360 ohms
插入损耗 1 dB (150 欧姆输入阻抗)
静音衰减 55 dB 于 1000Hz
35 dB 于 100Hz
30 dB 于 50Hz
(150 欧姆输入阻抗)
话筒座配置 XLRF 卡农母座, XLRM 卡农座
会议音箱

VS-885
6
双5寸黑色塑壳音箱，人声变现突出，适合会议。额定功率100W
功放机
SEONJ
XZ-300
3

啸叫抑制器
SEONJ
EN-2800
1
能够有效避免因环境或操作等问题引起的声音反馈现象，有效的保护设备，使会议畅通无阻，高低音可调。6路话筒输入，音量单独调节,48V幻象供电。
均衡器
SEONJ
VEN-2231
1
信噪比：＞95dB；频率响应20HZ-20KHZ(+/-0.5dB)总谐波失真：＜0.01%；中心频率滤波：2级滤波中心频率精度：＜+/-1.5dB；输入滤波器：可变滤波推子最大行程：+/-15dB；动态范围：118dB输入增益：-∞-+6dB；重量：3kg
DVD
SEONJ
DVD-200
1
面板带有直选曲按键，可兼容播放多种格式音源，可读取U盘
无线会议话筒
SEONJ
EN-104
1
一拖四无线接收；VHF频段一拖四无线会议话筒；会议接收采用双重抗干扰音频锁定码导频电路；采用军用高频元件,稳定可靠.；接收方式:四频道单接收 。
电源时序器
SEONJ
VEN-2238
1
时序器是为系统开启与关闭时避免对设备产生冲击的必要设备。 它能在系统开启或关闭时按预定顺序执行系统电源的接通与断开， 避免无序接通或断开时对设备产生的脉冲冲击。
机柜

16U
1
木质加厚型
地面信息插座

4
VGA/音频、网络、电源等多种信息插口
线材

1

投影机

1

电动升降吊架

1

投影幕

1

会议室音响设备清单（50-150㎡）

设备名称
品牌
型号
数量
备注
调音台
SEONJ
EN8/4
1
8路单声道输入，4编组输出，48V幻象供电，双段均衡，100mm长行程推子，定位更准确
手拉手会议话筒
SEONJ
EN800
20
手拉手式连接，连接方便快捷，可任意增减话筒。轻触式电子开关，带有电源指示灯环；内置监听扬声器，可清晰听到其他发言人声音，有摄像跟踪表决等功能
四通分配器
SEONJ
4R-L
10
用于连接话筒
8芯延长线
SEONJ
2M
10
延长线缆
会议主机
SEONJ
SE-5000M
1
*此系统主机集会议讨论，视像自动跟踪，表决功能于一体*具有断电自动记忆功能*脱离电脑可实现摄像自动跟踪功能*三路单元端口，最多可连接120个会议单元，通过扩展可接入2000台会议单元*可以独立运作或外接电脑结合软件同步操作*配置电话偶合器可进行远程电话会议*最多可配置4台摄像机*系统主机与摄像头的连接， 采用RS485通讯协议，系统主机与电脑的连接， 采用RS232通讯协议*具有LCD菜单显示屏，通过功能键实现会议功能的菜单设置*脱离电脑可实现多种会议模式
无线会议话筒
SEONJ
EN-104
1
一拖四无线接收；VHF频段一拖四无线会议话筒；会议接收采用双重抗干扰音频锁定码导频电路；采用军用高频元件,稳定可靠.；接收方式:四频道单接收 。
会议音箱
SEONJ
EN-60
4
系统组成：6"，二路二单元；扬声器：低音 6"，高音 1"；定压定阻可调、大小功率可调。连续功率：120W，峰值功率：480W；灵敏度（1W@1m）：89dB；最大声压级：116dB；覆盖角度：110°；频响范围（－10dB）：50Hz～20kH
功放机
SEONJ
XZ-300
2

啸叫抑制器
SEONJ
EN-2800
1
能够有效避免因环境或操作等问题引起的声音反馈现象，有效的保护设备，使会议畅通无阻，高低音可调。6路话筒输入，音量单独调节,48V幻象供电。
均衡器
SEONJ
VEN-2231
1
信噪比：＞95dB；频率响应20HZ-20KHZ(+/-0.5dB)总谐波失真：＜0.01%；中心频率滤波：2级滤波中心频率精度：＜+/-1.5dB；输入滤波器：可变滤波推子最大行程：+/-15dB；动态范围：118dB输入增益：-∞-+6dB；重量：3kg
16路电源管理箱
SEONJ
VE-1600
1
单通道最大电流AC110~240V:10A, 24VDC:12A，总电源最大电流AC110~240V:30A 提供1路RS-232接口，1路RS485接口，可实现通过独立PC机控制，可同时对多台电源控制器实现通信控制 可选择4种不同工作状态，实现自锁，互锁，四选一，发送简单232代码等多种功能。每路输出通道都内置过载保护，给予负载设备一定的安全保障拨码开关可选择设备地址，背板com口提供RS232中继，使得多台设备能在同一台中控或PC的控制下工作，能通过机身的轻触按键自由控制
桌面信息插座

6
VGA/音频、网络、电源等多种信息插口
投影机

电动幕布

电动升降吊架

机柜
木质加厚
16U
1

线材

1

会议室音响设备清单（100-300㎡）
设备名称
品牌
型号
数量
备注
调音台
SEONJ
EN8/4
1
8路单声道输入，4编组输出，48V幻象供电，双段均衡，100mm长行程推子，定位更准确
手拉手会议话筒
SEONJ
EN800
28
手拉手式连接，连接方便快捷，可任意增减话筒。轻触式电子开关，带有电源指示灯环；内置监听扬声器，可清晰听到其他发言人声音，有摄像跟踪表决等功能
四通分配器
SEONJ
4R-L
15
用于连接话筒
8芯话筒延长线
SEONJ
2M
15

会议话筒主机
SEONJ
SE-5000M
1
*此系统主机集会议讨论，视像自动跟踪，表决功能于一体*具有断电自动记忆功能*脱离电脑可实现摄像自动跟踪功能*三路单元端口，最多可连接120个会议单元，通过扩展可接入2000台会议单元*可以独立运作或外接电脑结合软件同步操作*配置电话偶合器可进行远程电话会议*最多可配置4台摄像机*系统主机与摄像头的连接， 采用RS485通讯协议，系统主机与电脑的连接， 采用RS232通讯协议*具有LCD菜单显示屏，通过功能键实现会议功能的菜单设置*脱离电脑可实现多种会议模式
啸叫抑制器
SEONJ
EN-2800
1
能够有效避免因环境或操作等问题引起的声音反馈现象，有效的保护设备，使会议畅通无阻，高低音可调。6路话筒输入，音量单独调节,48V幻象供电。
均衡器
SEONJ
VEN-2231
1
信噪比：＞95dB；频率响应20HZ-20KHZ(+/-0.5dB)总谐波失真：＜0.01%；中心频率滤波：2级滤波中心频率精度：＜+/-1.5dB；输入滤波器：可变滤波推子最大行程：+/-15dB；动态范围：118dB输入增益：-∞-+6dB；重量：3kg
会议音箱
IEON
VS-865
6
6寸塑壳白色会议音箱，人声表现突出，适合会议
功放机
SEONJ
XZ-300
3

电源时序器
SEONJ
VEN-2238
1
时序器是为系统开启与关闭时避免对设备产生冲击的必要设备。 它能在系统开启或关闭时按预定顺序执行系统电源的接通与断开， 避免无序接通或断开时对设备产生的脉冲冲击。
中控主机
IEON
VEN-890
1
采用32位内嵌式处理器，最高主频可达210MHZ，特大内存运算空间8M的SDRAM，8M的 存储FLASH，可以高速运算复杂的逻辑指令，其内置强大的可编程接口，几乎可以控制任何外接设备 （包括第三方设备），适合大型系统工程。 可受苹果手机、Ipod、Ipad、安卓平板电脑、手机等控制。 面板自带可编程触摸屏控制面板，随意设定控制程序。 内置8*8VGA矩阵切换，适合各类会议室，综合性更强。
IPAD
苹果

1
IPAD中央控制系统，无线触屏模式、双向智能控制
IPAD注册及软件费
IEON
XPANEL
1
IOS平台注册软件
红外发射棒
IEON
IR-8
4
用于红外控制，代替传统遥控器
无线收发器
TP-LINK
300M
1
用于转发数据信号，300M
八路电源控制器
IEON
CP-8
1
可受232控制，集中控制或单路控制均可，也可钥匙开启。每路最大承受瞬间电流20A。可控制幕布升降、灯光开关、设备电源等
DVD
BDS
DVD-200
1
面板带有直选曲按键，可兼容播放多种格式音源，可读取U盘
桌面信息插座

6
VGA/音频、网络、电源等多种信息插口
投影机

电动幕布

电动升降吊架

多功能厅音响及投影设备方案（400-800㎡）
设备名称
品牌
型号
数量

扩声部分

调音台
SEONJ
VEN-1426
1

会议话筒
SEONJ
EN-800
6
根据客户需要，定制数量
话筒主机
SEONJ
EN-800M
1

无线手持话筒
SEONJ
EW-1000
2

无线领夹话筒
SEONJ
EW-3200
1

话筒支架

4

DVD

1
客户自配
啸叫抑制器
SEONJ
EN-2800
1

效果器
SEONJ
VEN-2266
1

均衡器
SEONJ
VEN-2231
1

分频器
SEONJ
VEN-2230
1

主音箱
SEONJ
VT-215
4

低音炮
SEONJ
VT-218B
2

返听音箱
SEONJ
VE-112I
4

辅助音箱
SEONJ
SHA-12
6

主功放
SEONJ
XZ-900
2

低音功放
SEONJ
XZ-1200
1

返听功放
SEONJ
XZ-600
2

辅助功放
SEONJ
XZ-600
3

音箱壁架

502
6

地面信息插座

8

智能控制部分

中控主机
IEON
VEN-890
1

IPAD
苹果

1

IPAD注册及软件费
IEON
XPANEL
1

红外发射棒
IEON
IR-8
4

无线收发器
TP-LINK
300M
1

八路电源控制器
IEON
CP-8
2

16路电源管理箱
SEONJ
VE-1600
1

投影显示部分

主投影机

1
客户自配
副投影机

2

副幕布

120
2

电动升降架

3

主投影幕
红叶
250
1

灯光部分

电脑光束灯

6
客户自配
电脑摇头灯

6

电脑灯控台

1

LEDpar灯

40

控制台

1

灯杆

50

线材

机柜

26U
2
