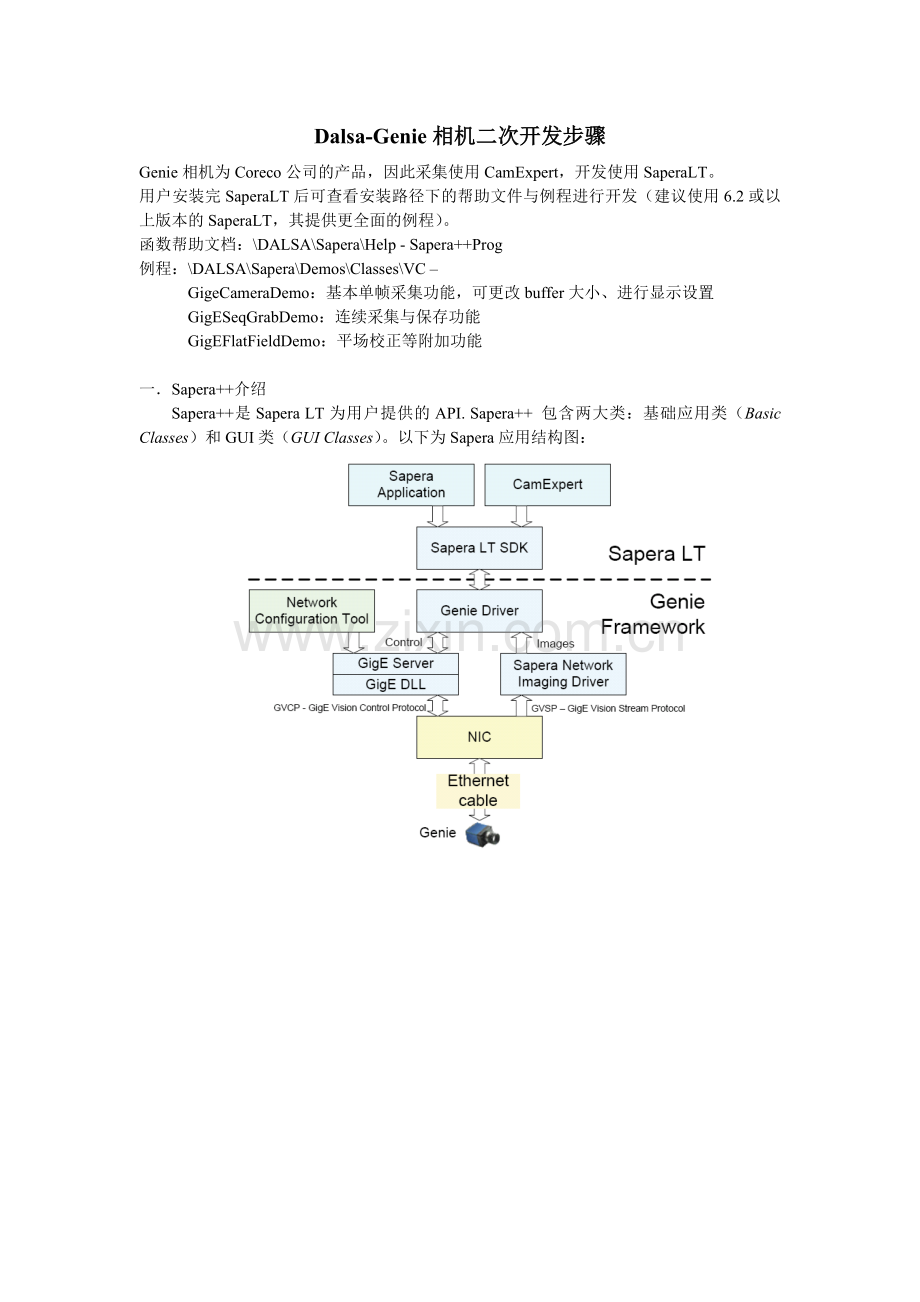

Dalsa-Genie相机二次开发步骤
Genie相机为Coreco公司的产品，因此采集使用CamExpert，开发使用SaperaLT。
用户安装完SaperaLT后可查看安装路径下的帮助文件与例程进行开发（建议使用6.2或以上版本的SaperaLT，其提供更全面的例程）。
函数帮助文档：\DALSA\Sapera\Help - Sapera++Prog
例程：\DALSA\Sapera\Demos\Classes\VC –
GigeCameraDemo：基本单帧采集功能，可更改buffer大小、进行显示设置
GigESeqGrabDemo：连续采集与保存功能
GigEFlatFieldDemo：平场校正等附加功能

一． Sapera++介绍
Sapera++是Sapera LT为用户提供的API. Sapera++ 包含两大类：基础应用类（Basic Classes）和GUI类（GUI Classes）。以下为Sapera应用结构图：

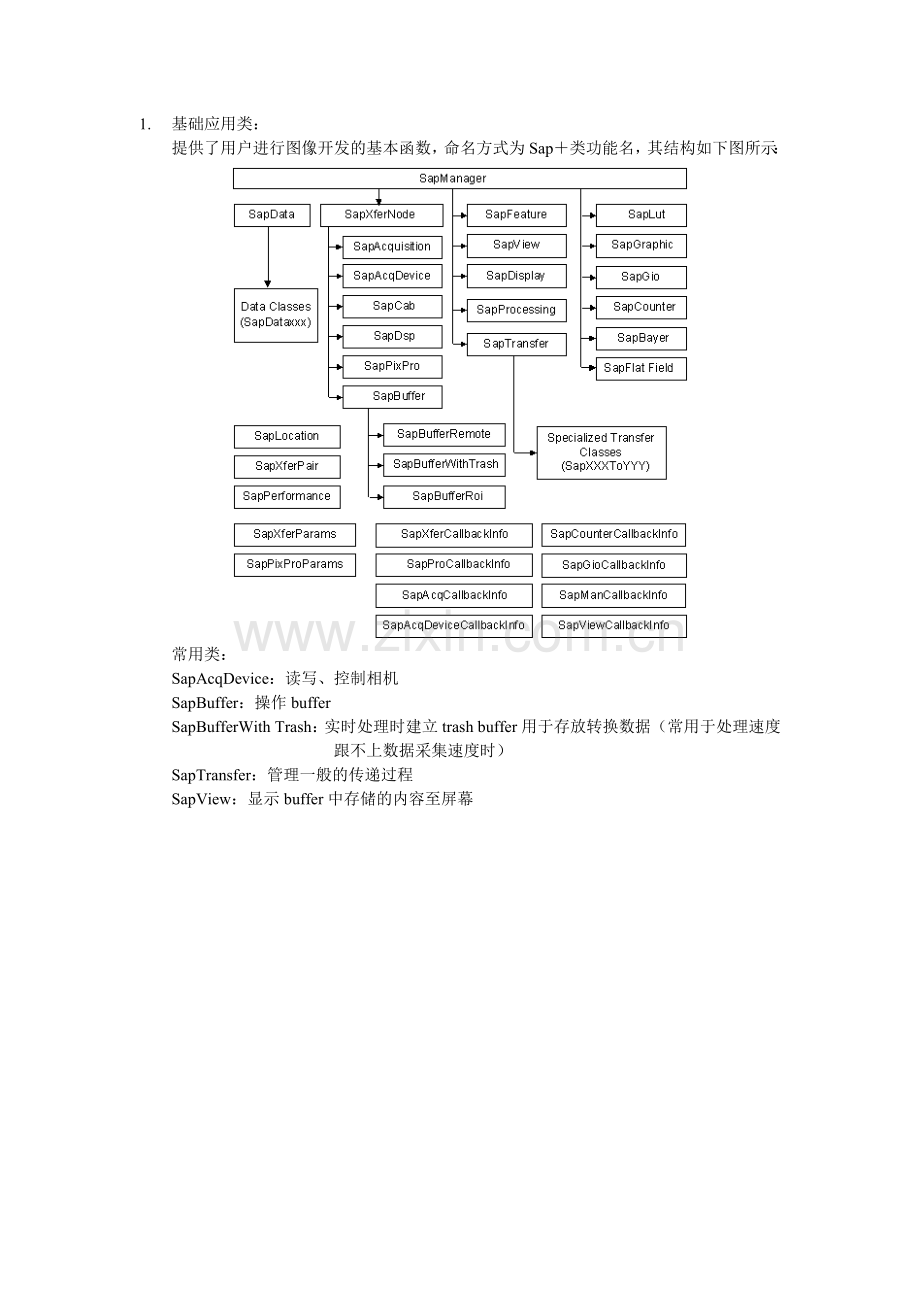

1. 基础应用类：
提供了用户进行图像开发的基本函数，命名方式为Sap＋类功能名，其结构如下图所示：

常用类：
SapAcqDevice：读写、控制相机
SapBuffer：操作buffer
SapBufferWith Trash：实时处理时建立trash buffer用于存放转换数据（常用于处理速度跟不上数据采集速度时）
SapTransfer：管理一般的传递过程
SapView：显示buffer中存储的内容至屏幕

2. GUI类：
提供了许多常用设置对话框，用户可根据自己的需要选用；其结构如下图所示。

常用对话框：
CAbortDlg：等待对话框
CAcqConfigDlg：相机配置文件导入对话框
CAcqDlg：动态修改相机设置
CBufDlg：Buffer设置对话框
CLoadSaveDlg：导入与保存对话框

二． Genie相机开发步骤：
与基于Dalsa采集卡开发的CameraLink相机相比，Gig-E相机只在初始化和导入相机配置文件时有不同。
1．加载动态链接库：
(1) 使用Basic Classes：
① 在Project | Settings… | C/C++ | Preprocessor | Additional include directories 中加入路径C:\DALSA\Sapera\Classes\Basic；
② 在Project|Add to Project | Files 中加入C:\DALSA\Sapera\Lib\SapClassBasic.lib 和 SapClassBasicD.lib；
③ 在 Project | Settings…| General中将SapClassBasic.lib 选为Exclude file from build；
④ 在Project | Settings… | C/C++ | Code Generation | Use run-time library中选择choose the option Multithreaded DLL (在release模式下) or Debug Multithreaded DLL (在debug模式下) ；
⑤在头文件中加入SapClassBasic.h。
(2) 使用GUI：
① 在Project | Settings… | C/C++ | Preprocessor | Additional include directories 中加入路径C:\DALSA\Sapera\Classes\Gui；
② 在Project|Add to Project | Files 中加入C:\DALSA\Sapera\Lib\SapClassGui.lib 和 SapClassGuiD.lib；
③ 在 Project | Settings…| General中将SapClassBasic.lib 选为Exclude file from build for Win32 Release；
④ 在In Project | Settings… | C/C++ | Code Generation | Use run-time library中选择choose the option Multithreaded DLL (在release模式下) or Debug Multithreaded DLL (在debug模式下) ；
⑤在头文件中加入SapClassGui.h。
2． 初始化资源：
m_AcqDevice = new SapAcqDevice(dlg.GetLocation(), dlg.GetConfigFile());
m_Buffers = new SapBufferWithTrash(2, m_AcqDevice);
m_Xfer = new SapAcqDeviceToBuf(m_AcqDevice, m_Buffers, XferCallback, this);
m_View = new SapView(m_Buffers, m_viewWnd.GetSafeHwnd());
使用SapAcqDevice类：The SapAcqDevice Class provides the functionality for reading/writing features from/to devices such as a GigE-Vision camera. The class also contains functions for sending commands and registering events to devices.
3．连接相机：
首先在CamExpert中配置好相机参数并保存为.ccf文件，当相机初始化完成后，导入此文件。用户可使用GUI-CAcqConfigDlg对话框方便操作。
使用SapLocation类：The SapLocation Class identifies a Sapera server/resource pair。
4．完成采集与处理功能后释放资源。

三．更改相机参数
获得相机信息：SapAcqDevice::GetFeatureInfo
设置相机信息：SapAcqDevice::SetFeatureValue
常用相机参数信息：
1．相机与芯片信息：
Interface = {GigE Vision = 0}
DeviceVendorName = "DALSA"
DeviceModelName = "Genie M640" for Genie M640
DeviceScanType = {Areascan = 0}
ColorType = {Monochrome Sensor = 0}
SensorWidth = Width of the sensor in pixels
SensorHeight = Height of the sensor in lines
PixelSize = Number of bits per pixel
2．Binning:
BinningHorizontal = {Disabled = 1, 2 pixels = 2}
BinningVertical = {Disabled = 1, 2 lines = 2}
3．曝光控制：
FrameRate = 0.1 Hz up to max.
ExposureMode = {Programmable = 1, Pulse Controlled = 2}
ExposureTime = Exposure duration in µs
4．Trigger：
TriggerDelayToIntegration = Delay in µs from trigger to exposure
TriggerEnable = {FALSE, TRUE}
TriggerSource = {Input 1 = 0, Input 2 = 1, Software = 2}
TriggerSoftware = {FALSE, TRUE}
PolarityInput_x = {Active High = 0, Active Low = 1}
5．Strobe：
OutputSelectorOutput_x = {Open = 0, Close = 1, Strobe On: Start of Exposure = 2, Pulse On: Valid Trigger = 4, Pulse On: Invalid Trigger = 5, Pulse On: Start of Readout = 6, Pulse On: End of Readout = 7, Pulse On: End of Acquisition = 8, Pulse On: Input 1 = 9, Pulse On: Input 2 = 10}
PulseDelayOutput_x = Delay in µs to assert pulse output
PulseDurationOutput_x = Pulse duration in µs
PolarityOutput_x = {Active Close = 0, Active Open = 1}
6．Load：
Power-upConfig = {Factory Default = 0, Camera Configuration 1 = 1}
SaveCameraConfigurationSelector = {Camera Configuration 1 = 1}
LoadCameraConfigurationSelector = {Factory Default = 0, Camera Configuration 1 = 1}

如需更详细的相机参数资料，请见Genie软件安装路径下的“GenieMonoSeries_User.pdf”。

三． 获得图像信息
相机采集完一帧图像后会进入回调函数“XferCallback”，用户可在其中进行自己的图像处理操作。
* 读写buffer数据信息：
用户可通过GetAddress函数得到图像数据首地址，并得到buffer尺寸、格式、偏移量来进行进一步图像处理工作（要首先获得首地址再得到偏移量）。
