CLHS0.35立式燃气常压热水取暖锅炉技术资料.doc

自强不息 厚德载物 生机无限 热丰永恒

CLHS0.35-85/60-Y(Q)立式常压热水锅炉配套辅机及报价单
序号
货物名称
规格型号
单位
数量
产地
备注
1
锅炉主机
CLHS0.35-85/60-Y(Q)
台
1
热丰

2
电控柜
RF-I
台
1
热丰

3
烟囱
φ219
米
5
热丰

4
燃气燃烧器
SPARKGAS35W
台
1
意大利百得
0.37KW
5
被膜缸
（水处理）
台
1
热丰

6
分水缸
φ250
台
1
热丰

7
热水泵
50-200 16.3 m3/h
台
1
上海
5.5KW
8
膨胀水箱
φ450
件
1
热丰
含浮球控制器
9
除污器
CW-I
台
1
热丰

10
阀门与仪表
⑴
回水截止
J41T-1.6
只
1
郑州
DN50
⑵
出水截止
Z41H-1.6C
只
1
郑州
DN50
⑶
给水截止阀
J41T-1.6
只
1
郑州
DN25
⑷
快速排污阀
Z44H-1.6/ Z41H-1.6
只
2
郑州
DN25
⑸
水位计拷克
DN15
套
1
郑州

⑹
玻璃管水位计
L=350
套
1
郑州

⑺
温度表
Y-150
只
2
郑州

11
技术资料
随机资料
套
1
热丰

⑴
图纸

份
1
热丰

⑵
合格证、保修卡

份
1
热丰

合计
42000元（含安装及增值税）
1、本清单所列附件适用于按本公司设计图纸划定的范围内使用，用户如有特殊要求，订货时应提出书面说明。
2、本清单所列内容，其它用户自备，如有异议，以供货合同为准。
3、锅炉主机质保三年，水泵一年包换。

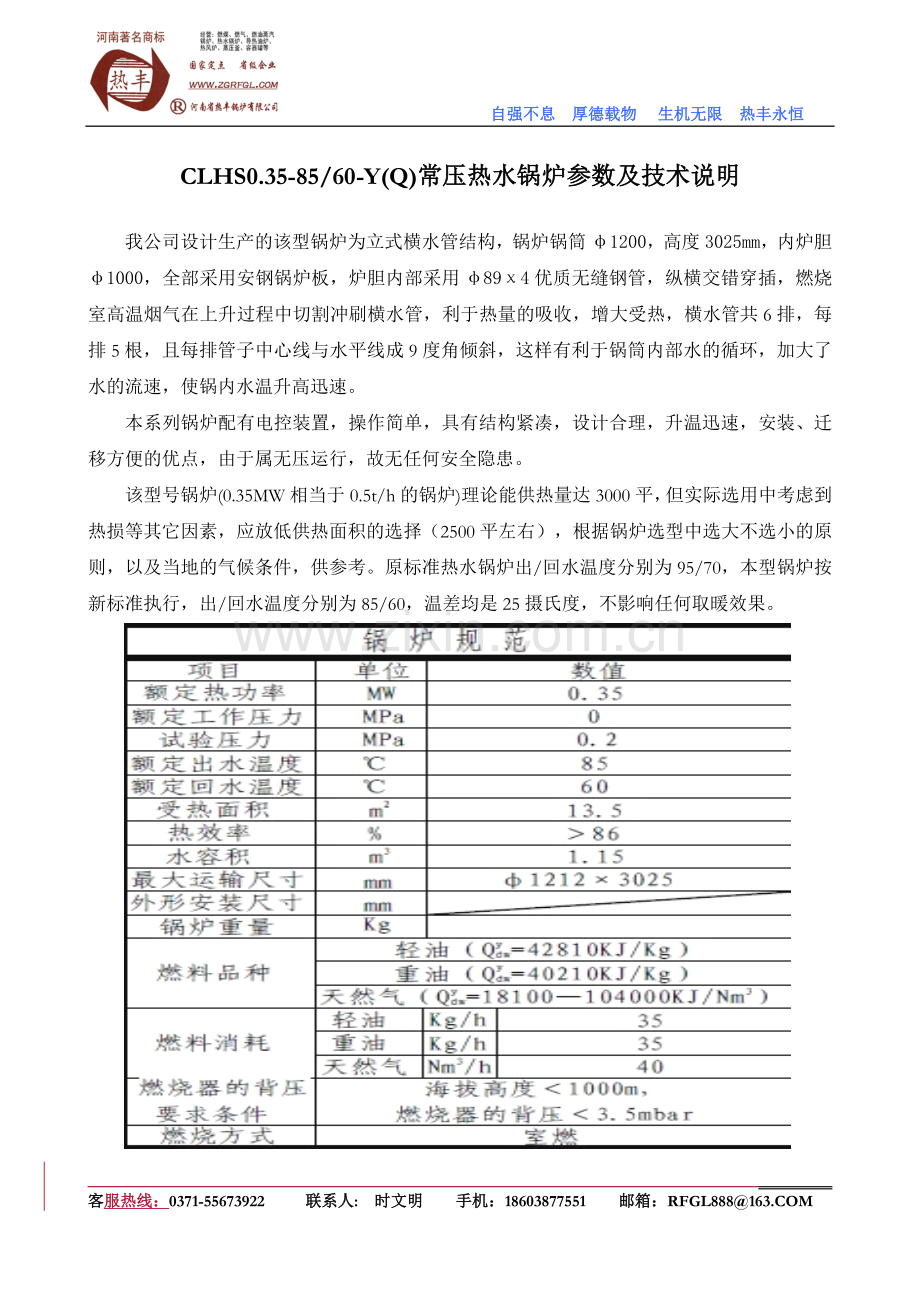

CLHS0.35-85/60-Y(Q)常压热水锅炉参数及技术说明

我公司设计生产的该型锅炉为立式横水管结构，锅炉锅筒φ1200，高度3025mm，内炉胆φ1000，全部采用安钢锅炉板，炉胆内部采用φ89χ4优质无缝钢管，纵横交错穿插，燃烧室高温烟气在上升过程中切割冲刷横水管，利于热量的吸收，增大受热，横水管共6排，每排5根，且每排管子中心线与水平线成9度角倾斜，这样有利于锅筒内部水的循环，加大了水的流速，使锅内水温升高迅速。
本系列锅炉配有电控装置，操作简单，具有结构紧凑，设计合理，升温迅速，安装、迁移方便的优点，由于属无压运行，故无任何安全隐患。
该型号锅炉(0.35MW相当于0.5t/h的锅炉)理论能供热量达3000平，但实际选用中考虑到热损等其它因素，应放低供热面积的选择（2500平左右），根据锅炉选型中选大不选小的原则，以及当地的气候条件，供参考。原标准热水锅炉出/回水温度分别为95/70，本型锅炉按新标准执行，出/回水温度分别为85/60，温差均是25摄氏度，不影响任何取暖效果。

售后服务及质保承诺

我公司成立了专门的售后服务队伍，抽调专业服务人员，并视用户为上帝，向用户提供“全方位的优质服务”。售后电话：[phone]。
一、从产品发货起，我公司即派员现场清点货物，如发现缺损，凡属于公司责任，将无偿更换、调配。
二、锅炉正式安装过程中，如发现规格与设计不符时，无偿负责更换。我公司可在安装和运行中派驻人员负责现场指导安装、调试，向用户解释图样、设计意图、安装要点和施工要求，在安装、调试和使用过程中，按用户需要对设备改造、订购备品备件以及技术咨询等，提供最优质的服务。
三、本公司免费提供设备的保养、使用、维修和检验等多方面的技术服务，为用户培训司炉操作人员，传授操作技术和维护保养知识。
四、锅炉运行期间，如发现问题，我方在接到通知后省内12小时、省外24小时派员到现场，及时解决问题，恢复供热，力求将损失降至最低。
五、锅炉主机质保三年。风机、泵类一年包换，电器（德力西电器）部分半年包换。产品实行三包，三包期内出现非人为质量事故，我方无偿解决，人为事故，我方也将协助买方及时处理，但需酌情收取费用（工时费）。
六、产品安装运行正常后，公司将定期对用户进行走访，帮助用户解决运行中出现的问题，提供其他方面的咨询与技术服务。
七、售后服务工作流程：

热丰锅炉公司资质文件

客服热线：0371-55673922 联系人: 时文明 手机：[phone] 邮箱：[e-mail]
