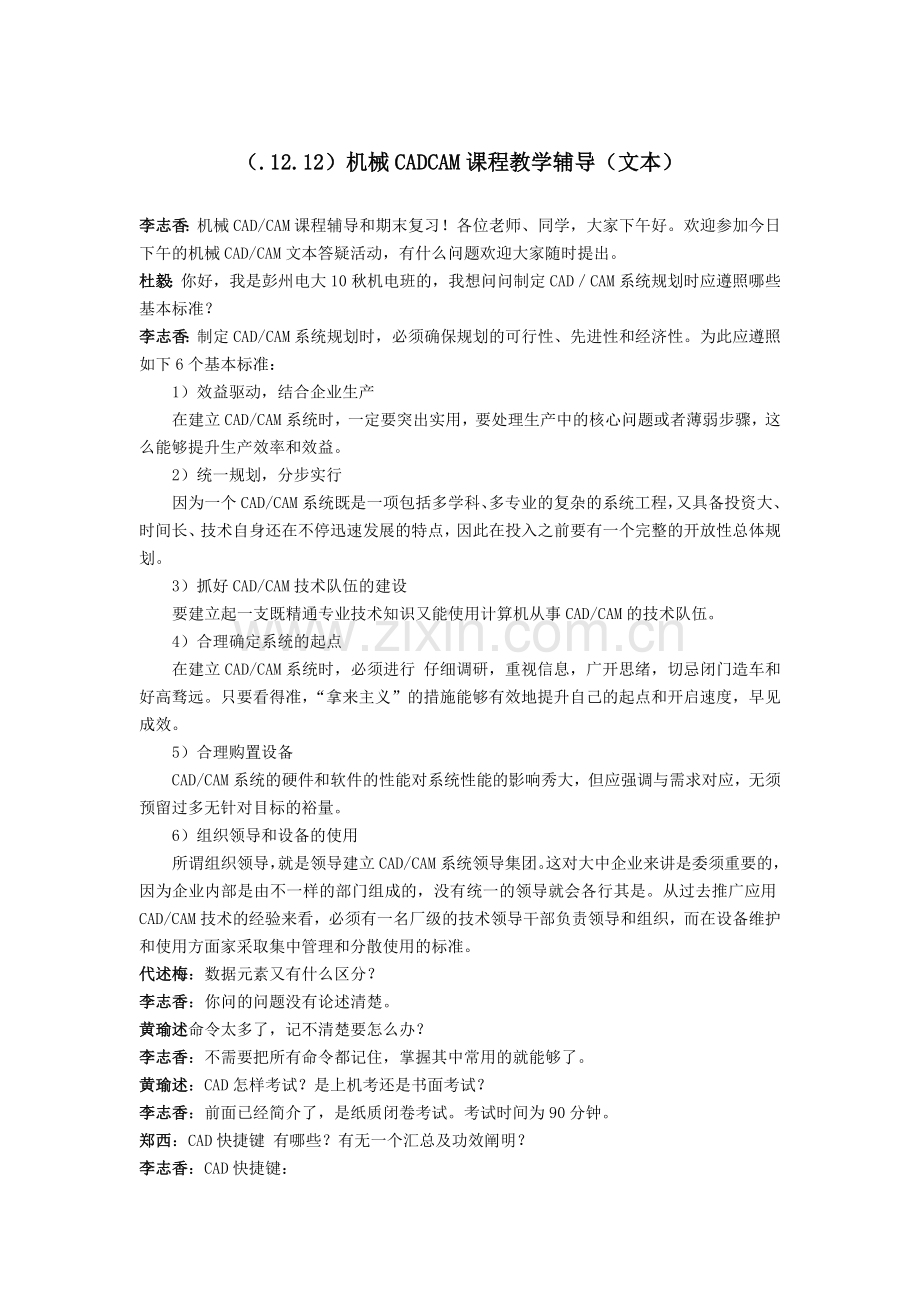

（.12.12）机械CADCAM课程教学辅导（文本）
李志香：机械CAD/CAM课程辅导和期末复习！各位老师、同学，大家下午好。欢迎参加今日下午的机械CAD/CAM文本答疑活动，有什么问题欢迎大家随时提出。
杜毅：你好，我是彭州电大10秋机电班的，我想问问制定CAD／CAM系统规划时应遵照哪些基本标准？
李志香：制定CAD/CAM系统规划时，必须确保规划的可行性、先进性和经济性。为此应遵照如下6个基本标准：
1）效益驱动，结合企业生产
在建立CAD/CAM系统时，一定要突出实用，要处理生产中的核心问题或者薄弱步骤，这么能够提升生产效率和效益。
2）统一规划，分步实行
因为一个CAD/CAM系统既是一项包括多学科、多专业的复杂的系统工程，又具备投资大、时间长、技术自身还在不停迅速发展的特点，因此在投入之前要有一个完整的开放性总体规划。
3）抓好CAD/CAM技术队伍的建设
要建立起一支既精通专业技术知识又能使用计算机从事CAD/CAM的技术队伍。
4）合理确定系统的起点
在建立CAD/CAM系统时，必须进行 仔细调研，重视信息，广开思绪，切忌闭门造车和好高骛远。只要看得准，“拿来主义”的措施能够有效地提升自己的起点和开启速度，早见成效。
5）合理购置设备
CAD/CAM系统的硬件和软件的性能对系统性能的影响秀大，但应强调与需求对应，无须预留过多无针对目标的裕量。
6）组织领导和设备的使用
所谓组织领导，就是领导建立CAD/CAM系统领导集团。这对大中企业来讲是委须重要的，因为企业内部是由不一样的部门组成的，没有统一的领导就会各行其是。从过去推广应用CAD/CAM技术的经验来看，必须有一名厂级的技术领导干部负责领导和组织，而在设备维护和使用方面家采取集中管理和分散使用的标准。
代述梅：数据元素又有什么区分？
李志香：你问的问题没有论述清楚。
黄瑜述命令太多了，记不清楚要怎么办？
李志香：不需要把所有命令都记住，掌握其中常用的就能够了。
黄瑜述：CAD怎样考试？是上机考还是书面考试？
李志香：前面已经简介了，是纸质闭卷考试。考试时间为90分钟。
郑西：CAD快捷键 有哪些？有无一个汇总及功效阐明？
李志香：CAD快捷键：
F1：获取协助
F2：实现作图窗和文本窗口的切换
F3：控制是否实现对象自动捕捉
F4：数字化仪控制
F5：等轴测平面切换
F6：控制状态行上坐标的显示方式
F7：栅格显示模式控制
F8：正交模式控制
F9：栅格捕捉模式控制
F10：极轴模式控制
F11：对象追踪式控制
Ctrl+B：栅格捕捉模式控制（F9）
dra：半径标注
ddi：直径标注
dal：对齐标注
dan：角度标注
Ctrl+C：将选择的对象复制到剪切板上
Ctrl+F：控制是否实现对象自动捕捉（f3）
Ctrl+G：栅格显示模式控制（F7）
Ctrl+J：重复执行上一步命令
Ctrl+K：超级链接
Ctrl+N：新建图形文献
Ctrl+M：打开选项对话框
AA：测量区域和周长（area）
AL：对齐（align）
AR：阵列（array）
AP：加载*lsp程系
AV：打开视图对话框（dsviewer）
SE：打开对相自动捕捉对话框
ST：打开字体设置对话框（style）
SO：绘制二围面（ 2d solid）
SP：拼音的校核（spell）
SC：缩放百分比（scale）
SN：栅格捕捉模式设置（snap）
DT：文本的设置（dtext）
DI：测量两点间的距离
OI：插入外部对相
Ctrl+1：打开特性对话框
Ctrl+2：打开图象资源管理器
Ctrl+6：打开图象数据原子
Ctrl+O：打开图象文献
Ctrl+P：打开打印对说框
Ctrl+S：保存文献
Ctrl+U：极轴模式控制（F10）
Ctrl+v：粘贴剪贴板上的内容
Ctrl+W：对象追 踪式控制（F11）
Ctrl+X：剪切所选择的内容
Ctrl+Y：重做
Ctrl+Z：取消前一步的操作
A：绘圆弧
B：定义块
C：画圆
D：尺寸资源管理器
E：删除
F：倒圆角
G：对相组合
H：填充
I：插入
S：拉伸
T：文本输入
W：定义块并保存到硬盘中
L：直线
M：移动
X：炸开
V：设置目前坐标
U：恢复上一次操做
O：偏移
P：移动
Z：缩放
显示降级适配（开关） 【O】
适应透视图格点 【Shift】+【Ctrl】+【A】
排列 【Alt】+【A】
角度捕捉（开关）【A】
动画模式（开关）【N】
变化到后视图 【K】
背景锁定（开关）【Alt】+【Ctrl】+【B】
前一时间单位 【.】
下一时间单位 【,】
变化到上（Top）视图 【T】
变化到底（Bottom）视图 【B】
变化到相机（Camera）视图 【C】
变化到前（Front）视图 【F】
变化到等大的用户（User）视图 【U】
变化到右（Right）视图 【R】
变化到透视（Perspective）图 【P】
循环变化选择方式 【Ctrl】+【F】
默认灯光（开关）【Ctrl】+【L】
删除物体 【DEL】
目前视图暂时失效 【D】
是否显示几何体内框（开关）【Ctrl】+【E】
显示第一个工具条 【Alt】+【1】
教授模式；全屏（开关）【Ctrl】+【X】
暂存（Hold）场景 【Alt】+【Ctrl】+【H】
取回（Fetch）场景 【Alt】+【Ctrl】+【F】
冻结所选物体 【6】
跳到最后一帧 【END】
跳到第一帧 【HOME】
显示/隐藏相机（Cameras） 【Shift】+【C】
显示/隐藏几何体（Geometry）【Shift】+【O】
显示/隐藏网格（Grids）【G】
显示/隐藏协助（Helpers）物体 【Shift】+【H】
显示/隐藏光源（Lights）【Shift】+【L】
显示/隐藏粒子系统（Particle Systems）【Shift】+【P】
显示/隐藏空间扭曲（Space Warps）物体 【Shift】+【W】
锁定用户界面（开关）【Alt】+【0】
匹配到相机（Camera）视图 【Ctrl】+【C】
材质（Material）编辑器 【M】
最大化目前视图（开关）【W】
脚本编辑器 【F11】
新的场景 【Ctrl】+【N】
法线（Normal）对齐 【Alt】+【N】
向下轻推网格 小键盘【-】
向上轻推网格 小键盘【+】
NURBS表面显示方式【Alt】+【L】或【Ctrl】+【4】
NURBS调整方格1 【Ctrl】+【1】
NURBS调整方格2 【Ctrl】+【2】
NURBS调整方格3 【Ctrl】+【3】
偏移捕捉 【Alt】+【Ctrl】+【空格】
打开一个MAX文献 【Ctrl】+【O】
平移视图 【Ctrl】+【P】
交互式平移视图 【I】
放置高光（Highlight）【Ctrl】+【H】
播放/停止动画 【/】
迅速（Quick）渲染 【Shift】+【Q】
回到上一场景*作 【Ctrl】+【A】
回到上一视图*作 【Shift】+【A】
撤消场景*作 【Ctrl】+【Z】
撤消视图*作 【Shift】+【Z】
刷新所有视图 【1】
用前一次的参数进行渲染 【Shift】+【E】或【F9】
渲染配备 【Shift】+【R】或【F10】
在xy/yz/zx锁定中循环变化 【F8】
约束到X轴 【F5】
约束到Y轴 【F6】
约束到Z轴 【F7】
旋转（Rotate）视图模式 【Ctrl】+【R】或【V】
保存（Save）文献 【Ctrl】+【S】
透明显示所选物体（开关）【Alt】+【X】
选择父物体 【PageUp】
选择子物体 【PageDown】
依照名称选择物体 【H】
选择锁定（开关）【空格】
减淡所选物体的面（开关）【F2】
显示所有视图网格（Grids）（开关）【Shift】+【G】
显示/隐藏命令面板 【3】
显示/隐藏浮开工具条 【4】
显示最后一次渲染的图画 【Ctrl】+【I】
显示/隐藏重要工具栏 【Alt】+【6】
显示/隐藏安全框 【Shift】+【F】
*显示/隐藏所选物体的支架 【J】
显示/隐藏工具条 【Y】/【2】
百分比（Percent）捕捉（开关）【Shift】+【Ctrl】+【P】
打开/关闭捕捉（Snap）【S】
循环通过捕捉点 【Alt】+【空格】
声音（开关）【/】
间隔放置物体 【Shift】+【I】
变化到光线视图 【Shift】+【4】
循环变化子物体层级 【Ins】
子物体选择（开关）【Ctrl】+【B】
帖图材质（Texture）修正 【Ctrl】+【T】
加大动态坐标 【+】
减小动态坐标 【-】
激活动态坐标（开关）【X】
精准输入转变量 【F12】
所有解冻 【7】
依照名字显示隐藏的物体 【5】
刷新背景图像（Background）【Alt】+【Shift】+【Ctrl】+【B】
显示几何体外框（开关）【F4】
视图背景（Background）【Alt】+【B】
用方框（Box）快显几何体（开关）【Shift】+【B】
打开虚拟现实 数字键盘【1】
虚拟视图向下移动 数字键盘【2】
虚拟视图向左移动 数字键盘【4】
虚拟视图向右移动 数字键盘【6】
虚拟视图向中移动 数字键盘【8】
虚拟视图放大 数字键盘【7】
虚拟视图缩小 数字键盘【9】
实色显示场景中的几何体（开关）【F3】
所有视图显示所有物体 【Shift】+【Ctrl】+【Z】
*视窗缩放到选择物体范围（Extents） 【E】
缩放范围 【Alt】+【Ctrl】+【Z】
视窗放大两倍 【Shift】+数字键盘【+】
放大镜工具 【Z】
视窗缩小两倍 【Shift】+数字键盘【-】
依照框选进行放大 【Ctrl】+【w】
视窗交互式放大 【[】
视窗交互式缩小 【]】
轨迹视图
加入（Add）核心帧 【A】
前一时间单位 【<】
下一时间单位 【>】
编辑（Edit）核心帧模式 【E】
编辑区域模式 【F3】
编辑时间模式 【F2】
展开对象（Object）切换 【O】
展开轨迹（Track）切换 【T】
函数（Function）曲线模式 【F5】或【F】
锁定所选物体 【空格】
向上移动高亮显示 【↓】
向下移动高亮显示 【↑】
向左轻移核心帧 【←】
向右轻移核心帧 【→】
位置区域模式 【F4】
回到上一场景*作 【Ctrl】+【A】
撤消场景*作 【Ctrl】+【Z】
用前一次的配备进行渲染 【F9】
渲染配备 【F10】
向下收拢 【Ctrl】+【↓】
向上收拢 【Ctrl】+【↑】
材质编辑器
用前一次的配备进行渲染 【F9】
渲染配备 【F10】
撤消场景*作 【Ctrl】+【Z】
示意（Schematic）视图
下一时间单位 【>】
前一时间单位 【<】
回到上一场景*作 【Ctrl】+【A】
撤消场景*作 【Ctrl】+【Z】
Active Shade
绘制（Draw）区域 【D】
渲染（Render）【R】
锁定工具栏（泊坞窗）【空格】
视频编辑
加入过滤器（Filter）项目 【Ctrl】+【F】
加入输入（Input）项目 【Ctrl】+【I】
加入图层（Layer）项目 【Ctrl】+【L】
加入输出（Output）项目 【Ctrl】+【O】
加入（Add）新的项目 【Ctrl】+【A】
加入场景（Scene）事件 【Ctrl】+【s】
编辑（Edit）目前事件 【Ctrl】+【E】
执行（Run）序列 【Ctrl】+【R】
新（New）的序列 【Ctrl】+【N】
撤消场景*作 【Ctrl】+【Z】
NURBS编辑
CV 约束法线（Normal）移动 【Alt】+【N】
CV 约束到U向移动 【Alt】+【U】
CV 约束到V向移动 【Alt】+【V】
显示曲线（Curves）【Shift】+【Ctrl】+【C】
显示控制点（Dependents）【Ctrl】+【D】
显示格子（Lattices）【Ctrl】+【L】
NURBS面显示方式切换【Alt】+【L】
显示表面（Su***ces）【Shift】+【Ctrl】+【s】
显示工具箱（Toolbox）【Ctrl】+【T】
显示表面整洁（Trims）【Shift】+【Ctrl】+【T】
依照名字选择本物体的子层级 【Ctrl】+【H】
锁定2D 所选物体 【空格】
选择U向的下一点 【Ctrl】+【→】
选择V向的下一点 【Ctrl】+【↑】
选择U向的前一点 【Ctrl】+【←】
选择V向的前一点 【Ctrl】+【↓】
依照名字选择子物体 【H】
柔软所选物体 【Ctrl】+【s】
转换到CurveCV 层级 【Alt】+【Shift】+【Z】
转换到Curve层级 【Alt】+【Shift】+【C】
转换到Imports层级 【Alt】+【Shift】+【I】
转换到Point层级 【Alt】+【Shift】+【P】
转换到Su***ceCV 层级 【Alt】+【Shift】+【V】
转换到Su***ce层级 【Alt】+【Shift】+【S】
转换到上一层级 【Alt】+【Shift】+【T】
转换降级 【Ctrl】+【X】
FFD
转换到控制点（ControlPoint）层级 【Alt】+【Shift】+【C】
到格点（Lattice）层级 【Alt】+【Shift】+【L】
到设置体积（Volume）层级 【Alt】+【Shift】+【S】
转换到上层级 【Alt】+【Shift】+【T】
打开的UVW贴图
进入编辑（Edit）UVW模式 【Ctrl】+【E】
调用*.uvw文献 【Alt】+【Shift】+【Ctrl】+【L】
保存UVW为*.uvw格式的文献 【Alt】+【Shift】+【Ctrl】+【S】
打断（Break）选择点 【Ctrl】+【B】
分离（Detach）边界点 【Ctrl】+【D】
过滤选择面 【Ctrl】+【空格】
水平翻转 【Alt】+【Shift】+【Ctrl】+【B】
垂直（Vertical）翻转 【Alt】+【Shift】+【Ctrl】+【V】
冻结（Freeze）所选材质点 【Ctrl】+【F】
隐藏（Hide）所选材质点 【Ctrl】+【H】
所有解冻（unFreeze）【Alt】+【F】
所有取消隐藏（unHide）【Alt】+【H】
从堆栈中获取面选集 【Alt】+【Shift】+【Ctrl】+【F】
从面获取选集 【Alt】+【Shift】+【Ctrl】+【V】
锁定所选顶点 【空格】
水平镜象 【Alt】+【Shift】+【Ctrl】+【N】
垂直镜象 【Alt】+【Shift】+【Ctrl】+【M】
水平移动 【Alt】+【Shift】+【Ctrl】+【J】
垂直移动 【Alt】+【Shift】+【Ctrl】+【K】
平移视图 【Ctrl】+【P】
象素捕捉 【S】
平面贴图面/重设UVW 【Alt】+【Shift】+【Ctrl】+【R】
水平缩放 【Alt】+【Shift】+【Ctrl】+【I】
垂直缩放 【Alt】+【Shift】+【Ctrl】+【O】
移动材质点 【Q】
旋转材质点 【W】
等百分比缩放材质点 【E】
焊接（Weld）所选的材质点 【Alt】+【Ctrl】+【W】
焊接（Weld）到目标材质点 【Ctrl】+【W】
Unwrap的选项（Options）【Ctrl】+【O】
更新贴图（Map）【Alt】+【Shift】+【Ctrl】+【M】
将Unwrap视图扩展到所有显示 【Alt】+【Ctrl】+【Z】
框选放大Unwrap视图 【Ctrl】+【Z】
将Unwrap视图扩展到所选材质点的大小【Alt】+【Shift】+【Ctrl】+【Z】
缩放到Gizmo大小 【Shift】+【空格】
缩放（Zoom）工具 【Z】
反应堆（Reactor）
建立（Create）反应（Reaction）【Alt】+【Ctrl】+【C】
删除（Delete）反应（Reaction）【Alt】+【Ctrl】+【D】
编辑状态（State）切换 【Alt】+【Ctrl】+【s】
设置最大影响（Influence）【Ctrl】+【I】
设置最小影响（Influence）【Alt】+【I】
设置影响值（Value）【Alt】+【Ctrl】+【V】
ActiveShade（Scanline）
初始化 【P】
更新 【U】
宏编辑器
累积计数器 【Q】[/color]
黄柳明：老师：您好！capp的工作原理详细是什么。
李志香：派生式CAPP系统工作原理：派生式CAPP系统是检索式CAPP系统的发展， 是利用零件成组技术（ GroupTechnology－GT）代码（或企业现行零件图编码），将零件依照结构和工艺相同性进行分组，然后针对每个零件组编制经典工艺，又称主样件工艺。
创成式CAPP系统工作原理：
依托系统中的决议逻辑生成。
搜集了大量的工艺数据和加工知识，并以此规程为基础，在计算机软件基础上建立一系列的决议逻辑，形成了工艺数据库和加工知识库。
在输入新零件的有关信息后，系统能够模仿工艺人员，应用各种工艺决议逻辑规则，在没有人工干预的条件下，自动生成零件的工艺规程。
王立峰：这是数控方面很好的课程――CAD作图是设计的工具
李志香：机械CAD/CAM技术是广播电视大学机械设计制造及其自动化专业学生必修的技术基础课程。本课程的任务是使学生取得机械CAD/CAM技术的基本理论和基础知识；掌握CAD/CAM系统硬件配备的一般标准；熟悉CAD/CAM系统常用软件的开发措施；具备进行CAD/CAM系统规划与实行的初步能力。
湛文武：常用机械CAD/CAM软件列表。
李志香：常用的CAD/CAM软件：
I-DEAS软件、CATLA软件、UG软件、Pro/E软件和MasterCam与Cimatron软件等。
湛文武：有无前几年的复习资料。
李志香：你能够咨询你们电大负责此课程的责任教师，一般都会有的。另本课程主页教学辅导栏目里有教学辅导性资料，能够参考下！
湛文武：对话框设计技术这一章怎样进行复习？
李志香：本章内容非常重要，是本书中的重、难点章节。期末考试中阅读了解题（1题，12分）和编程题（1题，10分）都属于本章知识点，另最少尚有5-8分的选择题和填空题，同学们应针对考试题型，重点复习掌握。考试形式和题型可参考以往模拟习题和考试试卷。
湛文武：编程命令应怎样记忆掌握？编程先是把问题的思绪搞清楚，实现（编码）的过程实际是一个语言熟悉的问题，把思绪搞清楚了，描述的基本内容有了，大分数也就到手了，对吗？
李志香：是的，要在编程的过程中掌握基本命令。
王立峰：―可分为“自动编程”和“手动编程”
李志香：学习中！
张春汇：考试怎么考？
刘佩佩：书面考试。
李志香：考试是纸质闭卷考试，时间为90分钟。
张春汇：轮廓控制系统类重要有那些数控机床？
李志香：轮廓控制数控机床：轮廓控制的特点是能够对两个或两个以上的运动坐标的位移和速度同时进行连续有关的控制，它不但要控制机床移动部件的起点与终点坐标，并且要控制整个加工过程的每一点的速度、方向和位移量，也称为连续控制数控机床（图3）。此类数控机床重要有数控车床、数控铣床、数控线切割机床、加工中心等。

王立峰：AutoLISP数据类型：整数型，实型数，符号，等
李志香：数据类型：是程序设计语言确定变量所具备的种类。
王立峰：属性是用来控制对话框构件的设置。
李志香：是的。
王立峰：变化了老式的设计、生产组织模式，对产品结构、企业结构、管理模式、生产方式以及人才知识结构等都产生了重大影响。
李志香：伴随计算机技术的迅猛发展，CAD/CAM技术在各个领域中得到了广泛的应用。CAD/CAM技术是一项综合性的高技术，它的应用和不停发展正在引起一场深刻的产品设计与制造的技术革命。CAD/CAM技术从根本上变化了老式的设计、生产、组织模式，对产品结构、企业结构、管理模式、生产方式以及人才知识结构等都产生了重大影响。在目前经济发展的新形势下，产品更新换代加快，促进世界上许多国家把发展CAD/CAM技术作为本国制造业的发展方略。我国也非常重视CAD/CAM技术的研究与发展，并将它列为我国高技术发展计划CIMS主题中的一项核心技术。因此，CAD/CAM技术已经成为衡量一个企业乃至一个国家科技进步和工业当代化水平的重要标志之一。
张春汇：在建立CAD/CAM系统时需求分析要处理哪些问题？
李志香：在对一个单位（企业或研究所）进行组建CAD/CAM系统需求分析时，要处理下列问题：
1）分析对象
对需要应用CAD/CAM技术的产品或工程真面目进行全面系统的分析，明确怎样应用CAD和CAM技术来完成该产品（或工程）的设计和制造，这是需求分析中最基本的一条。
2）进行系统的总体分析
依照产品（或工程）设计和制造的需要，初步确定系统硬件和软件应具备的功效和数量，以此确定系统的规模和类型。
3）确定系统的总目标和类型
建立中型或中、大规模的CAD/CAM系统，往往需要较多的技术力量和较大的投资。因此，一般都是分阶段逐渐完善，最后实现远景总目标的，即大至确定分几个阶段和每一个阶段的目标。
4）确定硬件和软件种类
往往实现同样功效的硬件和软件也许诸多，但到底买哪一个企业（厂家）的硬件和软件最为适宜，这也是需要充足论证的。
《机械CAD/CAM》是广播电视大学机械设计制造及其自动化专业（本科）必修的技术基础课程。本课程任务是使学员取得机械CAD/CAM技术的基本理论、基础知识和基本技能。
1．本课程综合了CAD和CAM技术中的多分支的知识，内容多、知识新。重要内容包括机械CAD/CAM中的基本概念和基础知识、软件的组成、基础语法和应用软件的基本编程措施。课程的核心及难点在3、4、5、6章，因此录像教材以讲授这些章节的重点和难点为主。
2．学员是学习的主体，应发挥自己的主观能动性，掌握正确的学习措施。以自学为主，仔细、仔细地阅读和了解教材中的内容。以面授、辅导、练习、上机试验等相结合的方式，完成教学目标。
3．学员应尤其注意对基本概念、基本措施的了解和对重点内容的掌握。本课程教学目标要求掌握机械CAD/CAM的基础知识、CAD/CAM的基本编程措施和基本上机试验技能。
4．仔细、独立、按时完成每章的习题，进行必要的自测。
5．强调试验（上机）步骤和编程作业的重要性，CAD基础中软件编程和上机调试运行对于了解CAD概念和措施起着其他教学方式不可替代的作用，便于了解教学内容，提升独立工作能力。
考试要求
本课程以学习机械CAD/CAM的基本知识及其在生产实际中的应用为目标.详细考核要求分为三个层次：了解、熟悉和掌握。
考核内容百分比：
了解层次10％～15％；熟悉层次35％～40％；掌握层次50％左右。
试题类型
填空题、单项选择题、简答题、阅读了解题和编程题
试卷结构
选择题：每题3分，共24分
填空题：每题2分，共30分
简答题：每题8分，共24分
阅读了解题：1题，12分
编程题：1题，10分
第2章学习目标
CAD/CAM系统是由工作人员、硬件和软件组成的。硬件、软件和人有机结合在一起，实现CAD/CAM系统的功效。硬件系统的核心是计算机，还包括其他外围设备。软件系统分为系统软件、应用软件和产品设计软件，系统软件又包括操作系统、程序设计语言处理系统和数据库管理系统。
本章要求熟悉CAC/CAM系统的组成，了解CAD/CAM系统硬件的选择、配备措施，熟悉软件的种类及选择以及常用的CAD/CAM应用软件。
第3章学习目标
CAD/CAM软件，是计算机软件技术在设计和制造领域的详细应用，因此有关的CAD/CAM软件基础也不外乎包括数据、数据结构、工程数据库、软件工程和开发过程等方面的知识。
本章要求了解工程数据库的概念及数据结构，掌握数据库的建立与使用措施，通过上机试验熟悉FoxPro关系型数据库系统，了解软件工程的基本概念。
第4章学习目标
CAD系统开发技术，重要是指应用软件的开发技术。用户利用计算机及其提供的各种系统软件和支撑软件，自行编制处理工程实际问题的各种程序。在机械CAD过程中，多数情况下都以计算机绘制工程图样作为CAD的设计成果输出，因此，本章重点讨论绘图系统的软件开发技术。目前，世界上最为流行的AutoCAD绘图软件具备开放式的体系结构，允许用户在许多方面进行修改和扩充，用于满足不一样行业用户的特殊需要。
本章重点掌握菜单文献的结构与设计、AutoLISP语言与程序设计，熟悉对话框的组成、对话框控制语言和对话框设计，了解CAD系统的开发措施。
第5章学习目标
数控技术是通过电子计算机用数字化信息控制生产过程的自动化技术。数控机床用于工业生产，已经引起世界各国科技界和工业界的普遍重视。数控加工是机械制造业实现多品种、小批量生产自动化的最有效方式。数控技术已成为当代制造技术、CAD/CAM及CIMS中的重要技术基础之一。
本章简介数控的基本概念、数控机床的分类，要求在了解数控编程语言的基础上初步掌握人式数控编程措施，了解计算机数控系统的组成、计算机数控装置的功效，以及计算机数控系统硬件及软件结构。
第6章学习目标
计算机辅助工艺过程设计（CAPP）是通过向计算机输入被加工零件的几何信息和加工工艺信息，由计算机自动输出零件的工艺路线及工序内容等工艺文献的过程。
通过本章内容学习要重点掌握成组技术的基本概念、OPITZ分类编码系统以及分类归组措施；了解CAPP的意义、发展概况和工作原理；熟悉派生式CAPP系统和创成式CAPP系统的工艺决议及工艺过程设计的措施。
李志香：再会！本次答疑活动即将结束，各位老师和同学有什么问题，能够发帖或发E-MAIL，我们随时交流。祝同学们顺利通过考试！
