高排通风阀

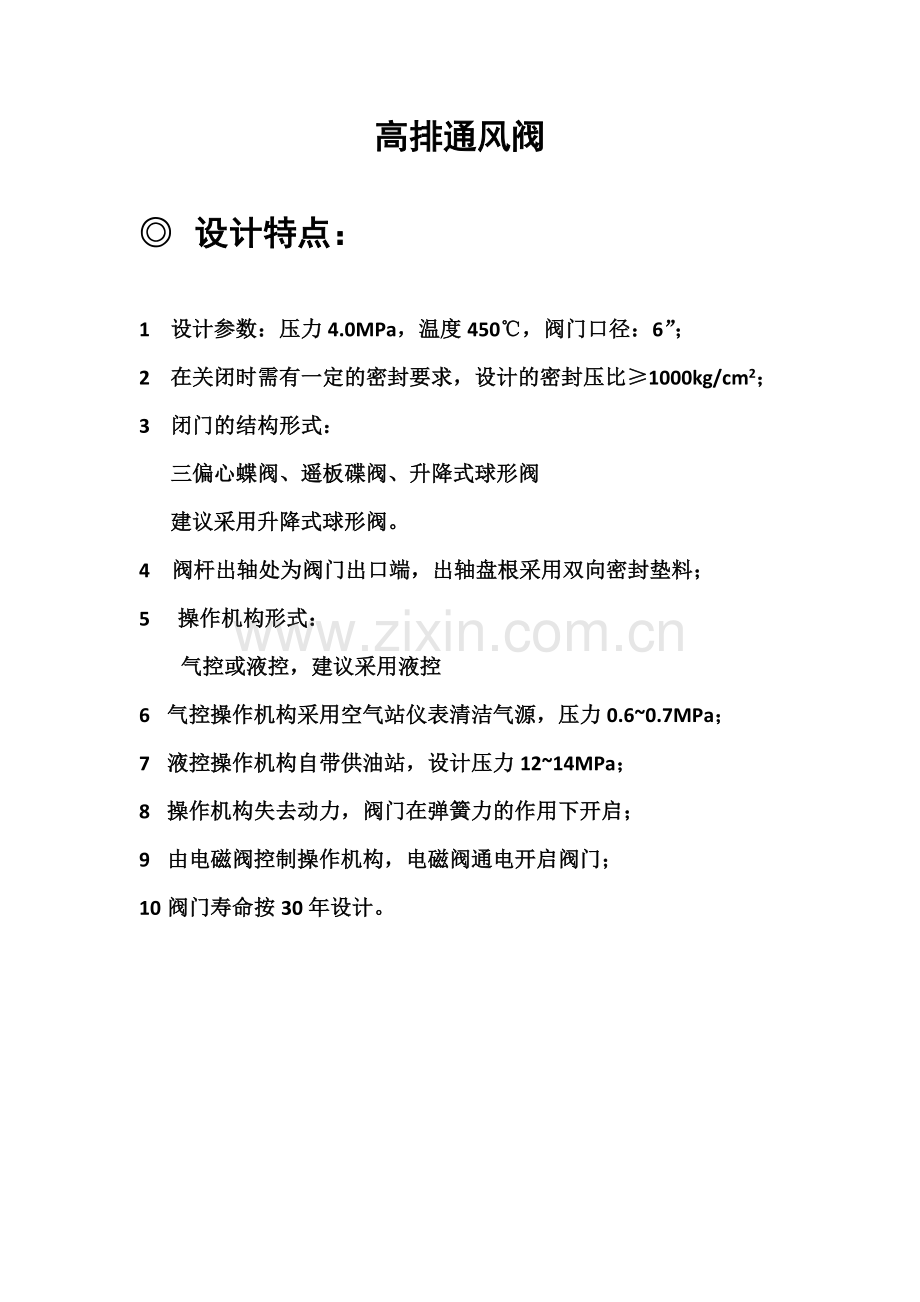

◎ 设计特点：

1 设计参数：压力4.0MPa，温度450℃，阀门口径：6”；
2 在关闭时需有一定的密封要求，设计的密封压比≥1000kg/cm2；
3 闭门的结构形式：
三偏心蝶阀、遥板碟阀、升降式球形阀
建议采用升降式球形阀。
4 阀杆出轴处为阀门出口端，出轴盘根采用双向密封垫料；
5 操作机构形式：
气控或液控，建议采用液控
6 气控操作机构采用空气站仪表清洁气源，压力0.6~0.7MPa；
7 液控操作机构自带供油站，设计压力12~14MPa；
8 操作机构失去动力，阀门在弹簧力的作用下开启；
9 由电磁阀控制操作机构，电磁阀通电开启阀门；
10 阀门寿命按30年设计。
