柱墙钢筋报验.doc

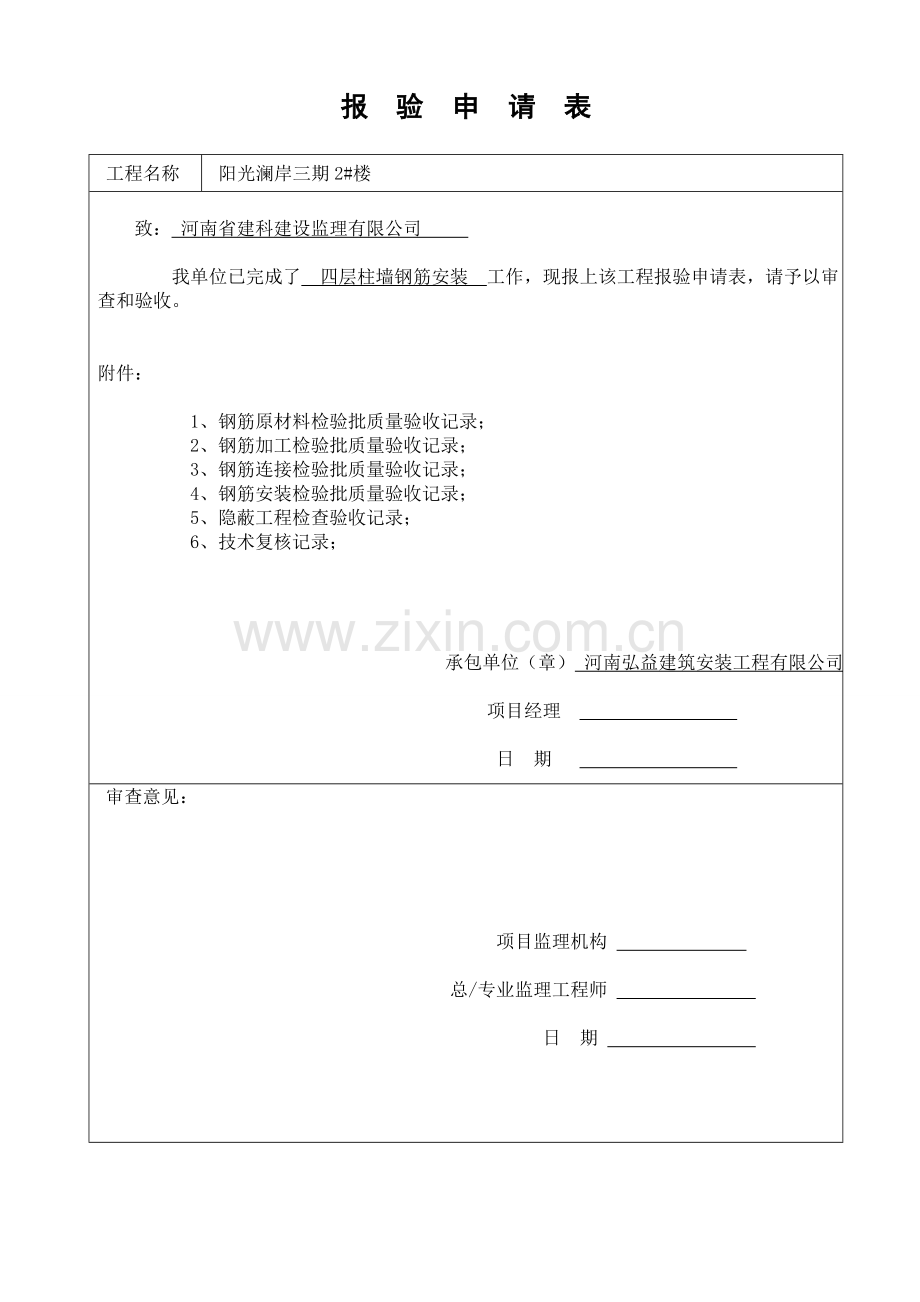

报　验　申　请　表

工程名称
阳光澜岸三期2#楼

致： 河南省建科建设监理有限公司

我单位已完成了 四层柱墙钢筋安装 工作，现报上该工程报验申请表，请予以审查和验收。

附件：

1、钢筋原材料检验批质量验收记录；
2、钢筋加工检验批质量验收记录；
3、钢筋连接检验批质量验收记录；
4、钢筋安装检验批质量验收记录；
5、隐蔽工程检查验收记录；
6、技术复核记录；

承包单位（章） 河南弘益建筑安装工程有限公司

项目经理

日 期
审查意见：

项目监理机构

总/专业监理工程师

日 期

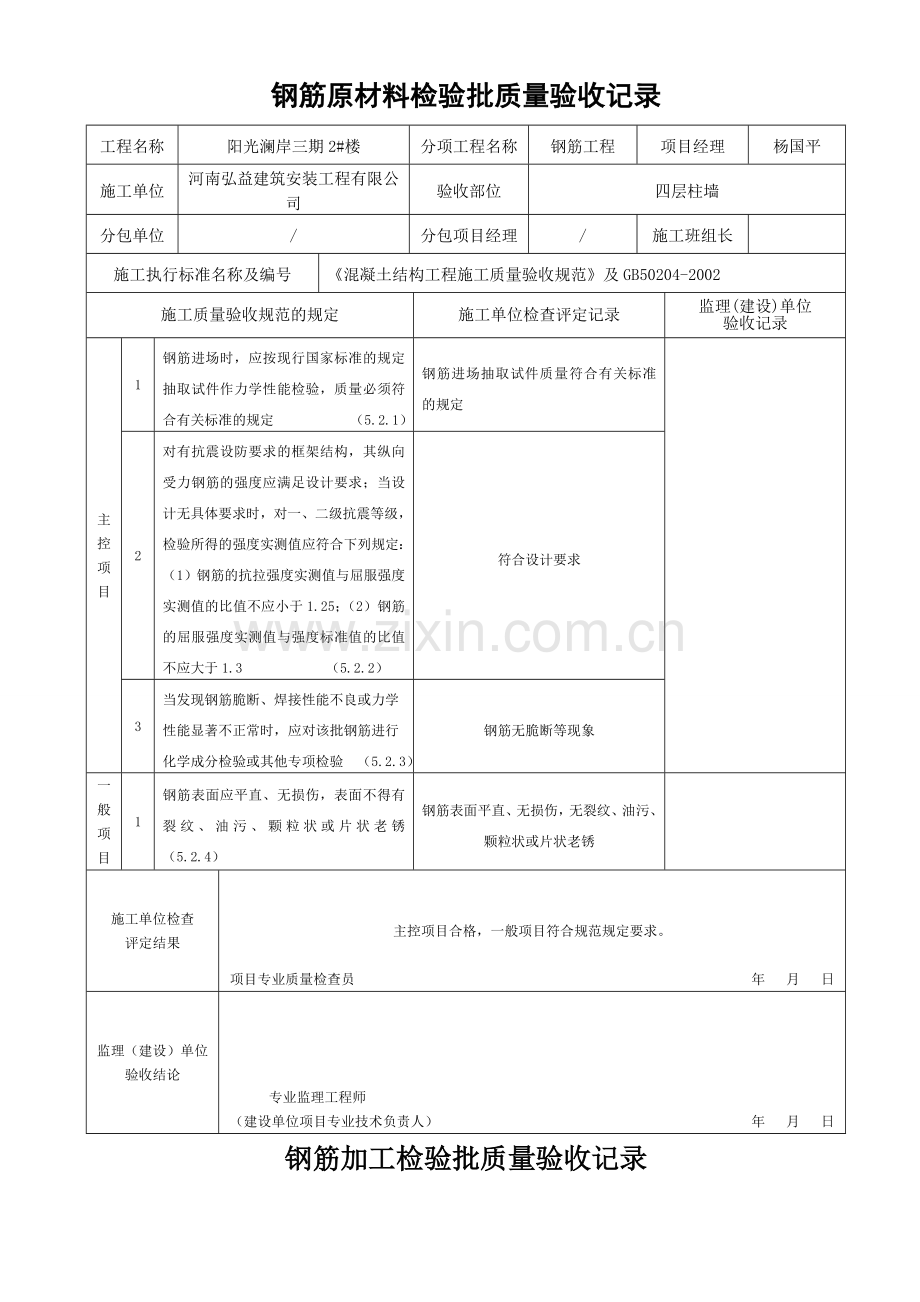

钢筋原材料检验批质量验收记录

工程名称
阳光澜岸三期2#楼
分项工程名称
钢筋工程
项目经理
杨国平
施工单位
河南弘益建筑安装工程有限公司
验收部位
四层柱墙
分包单位
/
分包项目经理
/
施工班组长

施工执行标准名称及编号
《混凝土结构工程施工质量验收规范》及GB50204-2002
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位
验收记录
主控项目
1
钢筋进场时，应按现行国家标准的规定抽取试件作力学性能检验，质量必须符合有关标准的规定 （5.2.1）
钢筋进场抽取试件质量符合有关标准的规定

2
对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定：（1）钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；（2）钢筋的屈服强度实测值与强度标准值的比值不应大于1.3 （5.2.2）
符合设计要求
3
当发现钢筋脆断、焊接性能不良或力学性能显著不正常时，应对该批钢筋进行化学成分检验或其他专项检验 （5.2.3）
钢筋无脆断等现象
一般项目
1
钢筋表面应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈 （5.2.4）
钢筋表面平直、无损伤，无裂纹、油污、颗粒状或片状老锈

施工单位检查
评定结果

主控项目合格，一般项目符合规范规定要求。

项目专业质量检查员 年 月 日
监理（建设）单位
验收结论

专业监理工程师
（建设单位项目专业技术负责人） 年 月 日
钢筋加工检验批质量验收记录
工程名称
阳光澜岸三期2#楼
分项工程名称
钢筋工程
验收部位
四层柱墙
施工单位
河南弘益建筑安装工程有限公司
专业工长
马东阳
项目经理
杨国平
施工执行标准名称及编号
GB50204－2002
分包单位

分包项目经理

施工班组长

质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收记录

主控
项目

1
受力钢筋的弯钩和弯折应符合下列规定：（1）HPB235级钢筋末端应作180º弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍：（2）当设计要求钢筋末端需作135º弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求：（3）钢筋作不大于90º的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍 （5.3.1）
复试合格、两证齐全

2
除焊接封闭环式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求：当设计无具体要求时，
应符合下列规定：（1）箍筋弯钩的弯弧内直径除应满足第5.3.1条的规定外，尚应不小于受力钢筋直径：（2）箍筋弯钩的弯折角度：对一般结构不应小于90º：对有抗震等要求的结构应为135º：
（3）箍筋弯后平直部分长度：对一般结构不宜小于箍筋直径的5倍：对有抗震等要求的结构不应小于箍筋直径的10倍。 （5.3.2）
符合规定要求

一

般

项

目

1
钢筋调直宜采用机械方法，也可采用冷拉方法。当采用冷拉方法调直钢筋时，HPB235级钢筋的冷拉率不宜大于4%，HRB335级、HRB400级钢筋的冷拉率不宜大于1%。 （5.3.3）
符合规定要求

2
允许偏差
（ mm ）
（5. 3. 4）
受力钢筋顺长度方向全长的净尺寸 ±10

弯起钢筋的弯折位置 ±20

箍筋内净尺寸 ±5

施工单位检查
评定结果

主控项目合格，一般项目符合规范规定
项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论

监理工程师
（建设单位项目专业技术负责人） 年 月 日
钢筋连接检验批质量验收记录

工程名称
阳光澜岸三期2#楼
分项工程名称
钢筋工程
项目经理
杨国平
施工单位
河南弘益建筑安装工程有限公司
验收部位
四层柱墙
分包单位
/
分包项目经理
/
施工班组长

施工执行标准名称及编号
《混凝土结构工程施工质量验收规范》及GB50204-2002
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
纵向受力钢筋的连接方式应符合设计 （5.4.1）
采用绑扎连接

2
应按现行国家标准的规定抽取钢筋机械连接接头、焊接接头试件作力学性能检验，其质量应符合有关规程的规定（5.4.2）
/
一般项目
1
钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍 （5.4.3）
钢筋的接头设置在受力较小处。同一纵向受力钢筋只设一个且只能设一个接头。

2
机械连接接头、焊接接头的外观质量应符合规定 （5.44）
/
3

采用机械连接接头、焊接接头时，设置在同一构件内的接头宜相互错开。同一连接区段内接头面积百分率应符合规定 （5.4.5）
/
4
绑扎搭接接头宜相互错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。同一连接区段内接头面积百分率应符合规定 （5.4.6）
同一连接区段内接头面积百分率符合规定
5
在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时，应符合下列规定： （1）箍筋直径不应小于搭接钢筋较大直径的0.25倍； （2）受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍，且不应大于100mm；（3）受压搭接区段的箍筋间距不应大于搭接钢筋较小直径的10倍，且不应大于200mm；（4）当柱中纵向受力钢筋直径大于25mm时，应在搭接接头两个端面外100mm范围内各设置两个箍筋，间距宜为50mm （5.4.7）
配置箍筋符合设计要求。
施工单位检查
评定结果

主控项目合格，一般项目符合规范规定

项目专业质量检查员 年 月 日
监理（建设）单位
验收结论
专业监理工程师
（建设单位项目专业技术负责人） 年 月 日

钢筋安装检验批质量验收记录
工程名称
阳光澜岸三期2#楼
分项工程名称
钢筋工程
验收部位
四层柱墙
施工单位
河南弘益建筑安装工程有限公司
专业工长
马东阳
项目经理
杨国平
施工执行标准名称及编号
GB50204—2002
分包单位
\
分包项目经理
\
施工班组长

质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
受力钢筋的品种，级别，规格必须符合设计要求 （5.5.1）
符合设计要求

一

般

项

目
允许
偏差（ mm）（5.5.2）
绑扎钢
筋网
长、宽 ±10

网眼尺寸 ±20

绑扎钢
筋骨架
长
±10

宽、高 ±5

受力
钢筋
间距 ±10

排距 ±5

保护层厚度
基础 ±10

柱，梁 ±5

板，墙，壳 ±3

绑扎钢筋，横向钢筋间距 ±20

钢筋弯起点位置 20

预埋件
中心线位置 5

水平高差 +3，0

施工单位检查
评定结果

主控项目合格，一般项目符合规范规定
项目专业质量检查员： 年 月 日

监理（建设）单位
验收结论
监理工程师
（建设单位项目专业技术负责人） 年 月 日
技术复核记录

工程名称: 阳光澜岸三期2#楼
图号:
复核部位: 四层柱墙
复核项目:钢筋
自核记录:
一、 模板有足够的强度、钢度、稳定 性，支撑牢固、拼缝严密、仓内杂物清理干净，轴线位置、几何尺寸标高、垂直度、平整度等均符合设计要求及施工规范规定。
二、 钢筋有出厂合格证、复验合格证，钢筋的型号、规格、数量、绑扎间距、接头位置等均符合设计要求及施工规范规定。

复核者:
年 月 日
企业质检部门复核:

符合设计要求及规范规定

复核者:

隐蔽工程检查验收记录
工程名称：阳光澜岸三期2#楼
隐蔽部位
四层柱墙
图号

隐蔽日期

施工单位
河南弘益建筑安装工程有限公司（章）
隐

蔽

检

查

内

容

见后附详图

说明：所用钢筋的规格、型号、数量、绑扎间距及钢筋的接头位置等均符合设计要求及施工规范规定要求。
监理（建设）单位验收结论

监理工程师
（建设单位项目技术负责人）

年 月 日（章）
材
料
试
验
情
况
名称
出厂合格证编号
复试单号

项目技术负责人： 质检员： 施工员 ：
