小回沟项目部井下变电所供电系统

整定计算书

中煤第十工程处小回沟项目部
2016年1月1日

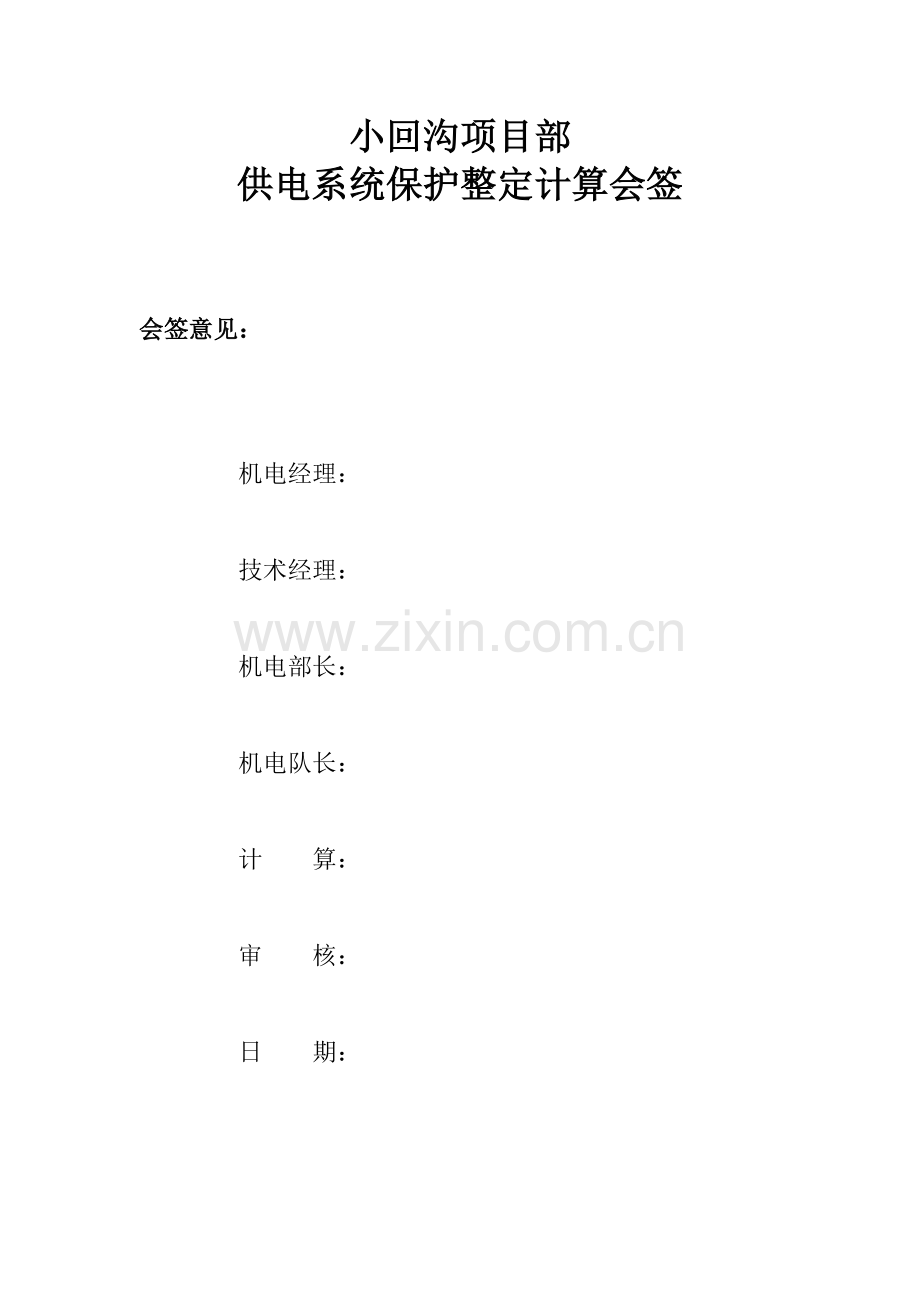

小回沟项目部
供电系统保护整定计算会签

会签意见：

机电经理：

技术经理：

机电部长：

机电队长：

计 算：

审 核：

日 期：

小回沟项目部井下变电所电力负荷统计表
设备名称
规格型号
编号
用途
负荷容量
高爆开关
PJG-400
001
I回路进线控制高开
2710.5KW
高爆开关
PJG-400
002
II回路进线控制高开
1116KW
高爆开关
PJG-400
003
高压联络
未投入
高爆开关
PJG-200
004
8#变压器控制高开
492KW
高爆开关
PJG-200
005
9#变压器控制高开
466KW
高爆开关
PJG-200
006
10#变压器控制高开
暂停
高爆开关
PJG-200
007

备用
高爆开关
PJG-200
008

备用
高爆开关
PJG-200
009
7#变压器控制高开
485KW
高爆开关
PJG-200
010
6#变压器控制高开
298KW
高爆开关
PJG-200
011
5#变压器控制高开
298KW
高爆开关
PJG-200
012
2#变压器控制高开
549KW
高爆开关
PJG-200
013
4#变压器控制高开
298KW
高爆开关
PJG-200
014
3#变压器控制高开
298KW
高爆开关
PJG-200
015
1#变压器控制高开
708KW

整定值统计表（变电所高压部分）
名称
型号
电压
变比
过载A 时间S
过流A 时间s
速断A 时间S
10kv一回路进线高开
PJG-400
10KV
400/5
360A 4s
300A 1.4s
640A 0s
10kv二回路进线高开
PJG-400
10KV
400/5
120A 4s
280A 0.3s
390A 0s
1#变压器控制高开
PJG-200
10KV
200/5
60A 3s
240A 0.2s
300A 0s
2#变压器控制高开
PJG-200
10KV
200/5
60A 3s
240A 1.3s
300A 0s
3#变压器控制高开
PJG-200
10KV
200/5
50A 5s
160A 0.2s
300A 0s
4#变压器控制高开
PJG-200
10KV
200/5
50A 5s
160A 0.2s
300A 0s
5#变压器控制高开
PJG-200
10KV
200/5
50A 5s
160A 1.3s
300A 0s
6#变压器控制高开
PJG-200
10KV
200/5
50A 5s
160A 1.3s
300A 0s
7#变压器控制高开
PJG-200
10KV
200/5
40A 5s
240A 1.3s
300A 0s
8#变压器控制高开
PJG-200
10KV
200/5
40A 5s
240A 1.3s
300A 0s
9#变压器控制高开
PJG-200
10KV
200/5
40A 5s
240A 1.3s
300A 0s
10#变压器控制高开
PJG-200
10KV
200/5
40A 5s
240A 1.3s
300A 0s

第一部分 井下变电所高压供电

计算公式及参数：
通过开关负荷电流计算公式：

过载保护动作电流计算公式：（A）；

过流保护动作电流计算公式：Ie=Iqe+Kx∑Ie

速断保护动作电流计算公式：（A）；

Ie—过流保护装置的电流整定值；
Iqe—容量最大的电动机的额定起动电流；
∑Ie—其余电动机的额定电流之和；
：可靠系数；
：需用系数；
：功率因数；
：变压器的变压比；
：开关额定电压；
：负荷总功率；
：最大电机起动电流；

一、10KV一回路进线高开（001）
负荷总功率：2710.5KW；功率因数：0.8；同时系数：1
（1）过载保护动作电流：

= A；
过载保护动作电流实际整定值：210A； 动作时间：4S
（2）过流保护动作电流Ie： Ie=75+[（2710.5-260）/(1.732*10)]=216
整定值：360A，动作时间1.3S
（3）速断保护动作电流：
最大电机总功率：260KW；最大电机起动电流：75A；
速断保护电流整定计算：

== 298.7A;
速断保护电流实际整定值：640A； 动作时间：0S
灵敏度校验：电缆型号MYJV22 3×95，供电距离1100米，换算后供电距离583米，根据两相短路电流效验算，1100*0.53=583 查表得：Id(2)=1120A。

校验结果：1120/450=2.5>1.5 合格。

10KV二回路进线高开（002）
负荷总功率：1116KW；功率因数：0.8；同时系数：1
（1）过载保护动作电流：

= A；
过载保护动作电流实际整定值：100A； 动作时间：4S
（2）过流保护动作电流Ie： Ie=16+[（1116-55）/(1.732*10)]=77
整定值：120A，动作时间0.3S
（3）速断保护动作电流：
最大电机总功率：55KW；最大电机起动电流：15.8A；
速断保护电流整定计算：

== 114A;
速断保护电流实际整定值：390A； 动作时间：0S
灵敏度校验：电缆型号MYJV22 3×95，供电距离1100米，换算后供电距离583米，根据两相短路电流效验算，1100*0.53=583 查表得：Id(2)=1120A。

校验结果：1120/300=23.73>1.5 合格。
二、1#变压器控制高开（015）
型号：PJG-200-10/200/5；开关额定电压：10 KV；
负荷总功率：708KW；功率因数：0.8；同时系数：1
（1）过载保护动作电流：

= A；
过载保护动作电流实际整定值：60A； 动作时间：3S
（2）过流保护动作电流Ie： Ie=32+[（708-110）/(1.732*10)]=66.5
整定值：240A，动作时间0.2S
（3）速断保护动作电流：
最大电机总功率：110KW；最大电机起动电流：32A；
速断保护电流整定计算：

== 90.2A;
速断保护电流实际整定值：300A； 动作时间：0S
灵敏度校验：电缆型号MY 3×50+1*25，供电距离700米，换算后供电距离700米，根据两相短路电流效验算，700*1=700 查表得：Id(2)=1035A。

校验结果：1035/280=3.7>1.5 合格。
二、2#变压器控制高开（012）
负荷总功率：549KW；功率因数：0.8；同时系数：1
（1）过载保护动作电流：

= A；
过载保护动作电流实际整定值：60A； 动作时间：3S
（2）过流保护动作电流Ie： Ie=58+[（549-200）/(1.732*10)]=78
整定值：240A，动作时间1.3S
（3）速断保护动作电流：
最大电机总功率：200KW；最大电机起动电流：57.7A；
速断保护电流整定计算：

== 99.5A;
速断保护电流实际整定值：300A； 动作时间：0S
灵敏度校验：电缆型号MYP 3×95，供电距离1600米，换算后供电距离848米，根据两相短路电流效验算，1600*0.53=848 查表得：Id(2)=890A。

校验结果：890/300=3>1.5 合格。

四、3#变压器控制高开（014）
负荷总功率：298KW；功率因数：0.8；同时系数：1
（1）过载保护动作电流：

= A；
过载保护动作电流实际整定值：50A； 动作时间：5S
(2)过流保护动作电流Ie： Ie=43+[（298-150）/(1.732*10)]=34.5
整定值：160A，动作时间0.2S
（3）速断保护动作电流：
最大电机总功率：150KW；最大电机起动电流：43.3A；
速断保护电流整定计算：

== 64.8A;
速断保护电流实际整定值：300A； 动作时间：0S
灵敏度校验：电缆型号MYP 3×35，供电距离400米，换算后供电距离548米，根据两相短路电流效验算，400*1.37=548 查表得：Id(2)=1300A。

校验结果：1300/300=4.3>1.5 合格

五、4#变压器控制高开（013）
负荷总功率：298KW；功率因数：0.8；同时系数：1
（1）过载保护动作电流：

= A；
过载保护动作电流实际整定值：50A； 动作时间：5S
(2)过流保护动作电流Ie： Ie=43+[（298-150）/(1.732*10)]=34.5
整定值：160A，动作时间0.2S
（3）速断保护动作电流：
最大电机总功率：150KW；最大电机起动电流：43.3A；
速断保护电流整定计算：

== 64.8A;
速断保护电流实际整定值：300A； 动作时间：0S
灵敏度校验：电缆型号MYP 3×35，供电距离400米，换算后供电距离548米，根据两相短路电流效验算，400*1.37=548 查表得：Id(2)=1300A。

校验结果：1300/300=4.3>1.5 合格

六、5#变压器控制高开（011）
负荷总功率：298KW；功率因数：0.8；同时系数：1
（1）过载保护动作电流：

= A；
过载保护动作电流实际整定值：50A； 动作时间：5S
(2)过流保护动作电流Ie： Ie=43+[（298-150）/(1.732*10)]=34.5
整定值：160A，动作时间1.3S
（3）速断保护动作电流：
最大电机总功率：150KW；最大电机起动电流：43.3A；
速断保护电流整定计算：

== 64.8A;
速断保护电流实际整定值：300A； 动作时间：0S
灵敏度校验：电缆型号MYP 3×35，供电距离400米，换算后供电距离548米，根据两相短路电流效验算，400*1.37=548 查表得：Id(2)=1300A。

校验结果：1300/300=4.3>1.5 合格

七、6#变压器控制柜（010）
负荷总功率：298KW；功率因数：0.8；同时系数：1
（1）过载保护动作电流：

= A；
过载保护动作电流实际整定值：50A； 动作时间：5S
(2)过流保护动作电流Ie： Ie=43+[（298-150）/(1.732*10)]=34.5
整定值：160A，动作时间1.3S
（3）速断保护动作电流：
最大电机总功率：150KW；最大电机起动电流：43.3A；
速断保护电流整定计算：

== 64.8A;
速断保护电流实际整定值：300A； 动作时间：0S
灵敏度校验：电缆型号MYP 3×35，供电距离400米，换算后供电距离548米，根据两相短路电流效验算，400*1.37=548 查表得：Id(2)=1300A。

校验结果：1300/300=4.3>1.5 合格

八、7#变压器控制高开（009）
负荷总功率：485KW；功率因数：0.8；同时系数：1
（1）过载保护动作电流：

= A；
过载保护动作电流实际整定值：40A； 动作时间：5S
(2)过流保护动作电流Ie： Ie=75+[（485-260）/(1.732*10)]=88
整定值：240A，动作时间1.3S
（3）速断保护动作电流：
最大电机总功率：260KW；最大电机起动电流：75.1A；
速断保护电流整定计算：

== 110.5A;
速断保护电流实际整定值：300A； 动作时间：0S
灵敏度校验：电缆型号MYP 3×95，供电距离1400米，换算后供电距离742米，根据两相短路电流效验算，400*0.53=742 查表得：Id(2)=1000A。

校验结果：1000/300=3.3>1.5 合格

九、8#变压器控制高开（004）
负荷总功率：492KW；功率因数：0.8；同时系数：1
（1）过载保护动作电流：

= A；
过载保护动作电流实际整定值：40A； 动作时间：5S
(2)过流保护动作电流Ie： Ie=58+[（492-200）/(1.732*10)]=75
整定值：240A，动作时间1.3S
（3）速断保护动作电流：
最大电机总功率：200KW；最大电机起动电流：57.76A；
速断保护电流整定计算：

== 92.6A;
速断保护电流实际整定值：300A； 动作时间：0S
灵敏度校验：电缆型号MYP 3×95，供电距离1200米，换算后供电距离636米，根据两相短路电流效验算，1200*0.53=636 查表得：Id(2)=1100A。

校验结果：1100/300=3.7>1.5 合格

十、9#变压器控制高开（005）
负荷总功率：466KW；功率因数：0.8；同时系数：1
（1）过载保护动作电流：

= A；
过载保护动作电流实际整定值：40A； 动作时间：5S
(2)过流保护动作电流Ie： Ie=57+[（466-200）/(1.732*10)]=72
整定值：240A，动作时间1.3S
（3）速断保护动作电流：
最大电机总功率：200KW；最大电机起动电流：57.76A；
速断保护电流整定计算：

== 92.6A;
速断保护电流实际整定值：300A； 动作时间：0S
灵敏度校验：电缆型号MYP 3×95，供电距离1000米，换算后供电距离530米，根据两相短路电流效验算，1000*0.53=530 查表得：Id(2)=1250A。

校验结果：1250/300=4.2>1.5 合格
第二部分 变电所内动力低压馈电

一、1#变压器低压侧馈电开关整定
1、电源总切型号KJZ1-630
负荷总功率550KW，电缆型号为：MYP 3*95 电缆长度50米，
根据两相短路电流效验算，50*0.53=26.5 查表得：Id(2)=9879A。
馈电开关控制负荷Pe=
550

馈电开关控制总负荷∑Pe=
550
KW

Pmax=
400
KW
Iqe=
2760
A 查说明书

Kx=0.4+0.6Pmax/∑Pe=
0.836

Iz≦∑Pex1.15xKx=
529
A
取（600）A

Id≧IQe+Kx∑Ie=
2904.3
A
取过载整定的（5）倍，取（3000）A
较验灵敏度系数：Id(2)/Id=（9879）A/（3000）A=（3.29 ）>1.5

满足灵敏度要求。

2、矿建15队电源总切型号KJZ1-400
负荷总功率158KW，电缆型号为：MYP 3*50 电缆长度200米，
根据两相短路电流效验算，200*1=200 查表得：Id(2)=3173A。
各馈电开关控制负荷Pe=
158

馈电开关控制总负荷∑Pe=
158
KW

Pmax=
140
KW
Iqe=
966
A 查说明书

Kx=0.4+0.6Pmax/∑Pe=
0.932

Iz≦∑Pex1.15xKx=
169.28
A
取（170 ）A

Id≧IQe+Kx∑Ie=
985.29
A
取过载整定的（6）倍，取（1020）A
较验灵敏度系数：Id(2)/Id=（3173）A/（1020）A=（ 3.11 ）>1.5

满足灵敏度要求。

3、辅运巷一部胶带机电源总切型号KJZ1-400
负荷总功率120KW，电缆型号为：MYP 3*50 电缆长度100米，
根据两相短路电流效验算，100*1=100 查表得：Id(2)=4622A。
馈电开关控制负荷Pe=
120

馈电开关控制总负荷∑Pe=
120
KW

Pmax=
110
KW
Iqe=
759
A 查说明书

Kx=0.4+0.6Pmax/∑Pe=
0.95

Iz≦∑Pex1.15xKx=
131.1
A
取（130 ）A

Id≧IQe+Kx∑Ie=
769.93
A
取过载整定的（6）倍，取（780）A
较验灵敏度系数：Id(2)/Id=（4622）A/（769）A=（ 6 ）>1.5

满足灵敏度要求。

3、东辅运巷胶带机电源总切型号KJZ1-400
负荷总功率120KW，电缆型号为：MYP 3*50 电缆长度100米，
根据两相短路电流效验算，100*1=100 查表得：Id(2)=4622A。
馈电开关控制负荷Pe=
120

馈电开关控制总负荷∑Pe=
120
KW

Pmax=
110
KW
Iqe=
759
A 查说明书

Kx=0.4+0.6Pmax/∑Pe=
0.95

Iz≦∑Pex1.15xKx=
131.1
A
取（130 ）A

Id≧IQe+Kx∑Ie=
769.93
A
取过载整定的（6）倍，取（780 ）A
较验灵敏度系数：Id(2)/Id=（4622）A/（769）A=（ 6 ）>1.5

满足灵敏度要求。

4、西运输巷一部胶带机电源总切型号KJZ1-400
负荷总功率120KW，电缆型号为：MYP 3*50 电缆长度130米，
根据两相短路电流效验算，130*1=100 查表得：Id(2)=4310A。
馈电开关控制负荷Pe=
120

馈电开关控制总负荷∑Pe=
120
KW

Pmax=
110
KW
Iqe=
759
A 查说明书

Kx=0.4+0.6Pmax/∑Pe=
0.95

Iz≦∑Pex1.15xKx=
131.1
A
取（130 ）A

Id≧IQe+Kx∑Ie=
769.93
A
取过载整定的（6）倍，取（780 ）A
较验灵敏度系数：Id(2)/Id=（4310）A/（769）A=（ 5.6 ）>1.5

满足灵敏度要求。

5、1、2号电滚筒胶带机电源总切型号KJZ1-400
负荷总功率60KW，电缆型号为：MYP 3*50 电缆长度330米，
根据两相短路电流效验算，330*1=330 查表得：Id(2)=2055A。
馈电开关控制负荷Pe=
60

馈电开关控制总负荷∑Pe=
60
KW

Pmax=
60
KW
Iqe=
414
A 查说明书

Kx=0.4+0.6Pmax/∑Pe=
1

Iz≦∑Pex1.15xKx=
69
A
取（70 ）A

Id≧IQe+Kx∑Ie=
414
A
取过载整定的（6）倍，取（ 420 ）A
较验灵敏度系数：Id(2)/Id=（2055）A/（414）A=（5 ）>1.5

满足灵敏度要求。

6、主斜井井底泵房水泵电源总切型号KJZ1-400
负荷总功率132KW，电缆型号为：MYP 3*70 电缆长度550米，
根据两相短路电流效验算，550*0.73=401 查表得：Id(2)=1744A。
馈电开关控制负荷Pe=
132

馈电开关控制总负荷∑Pe=
132
KW

Pmax=
132
KW
Iqe=
910.8
A 查说明书

Kx=0.4+0.6Pmax/∑Pe=
1

Iz≦∑Pex1.15xKx=
151.8
A
取（150 ）A

Id≧IQe+Kx∑Ie=
910.8
A
取过载整定的（7 ）倍，取（1050）A
较验灵敏度系数：Id(2)/Id=（1744）A/（910 ）A=（1.9）>1.5

满足灵敏度要求。

7、矿建33队电源总切型号KJZ1-400
负荷总功率132KW，电缆型号为：MYP 3*50 电缆长度200米，
根据两相短路电流效验算，200*1=200 查表得：Id(2)=3171A。
馈电开关控制负荷Pe=
60.5

馈电开关控制总负荷∑Pe=
60.5
KW

Pmax=
55
KW
Iqe=
379.5
A 查说明书

Kx=0.4+0.6Pmax/∑Pe=
0.945

Iz≦∑Pex1.15xKx=
65.78
A
取（70 ）A

Id≧IQe+Kx∑Ie=
385.48
A
取过载整定的（ 6 ）倍，取420 ）A
较验灵敏度系数：Id(2)/Id=（3171）A/（385）A=（8.2）>1.5

满足灵敏度要求。

第三部分 变电所内局扇低压馈电

一、3#风机专用变压器低压侧馈电开关整定
1、电源总切
负荷总功率298，电缆型号为：MYP 3*95 电缆长度40米，
根据两相短路电流效验算，查表得：Id(2)=7200A。
馈电开关控制负荷Pe=
298
KW

馈电开关控制总负荷∑Pe=
298
KW

Pmax=
298
KW
Iqe=
2056
A 查说明书

Kx=0.4+0.6Pmax/∑Pe=
1

Iz≦∑Pex1.15xKx=
342.7
A
取（350 ）A

Id≧IQe+Kx∑Ie=
2056.2
A
取过载整定的（ 6 ）倍，取（2014）A
较验灵敏度系数：Id(2)/Id=（7200）A/（1400）A=（ 5.14 ）>1.5

满足灵敏度要求。

2、33队主风机（水仓）馈电
负荷总功率74，电缆型号为：MYP 3*35 电缆长度150米，
根据两相短路电流效验算，查表得：Id(2)=4152A。
馈电开关控制负荷Pe=
74
KW

馈电开关控制总负荷∑Pe=
74
KW

Pmax=
74
KW
Iqe=
510.6
A 查说明书

Kx=0.4+0.6Pmax/∑Pe=
1

Iz≦∑Pex1.15xKx=
85.1
A
取（85 ）A

Id≧IQe+Kx∑Ie=
510.6
A
取过载整定的（7 ）倍，取（ 595）A
较验灵敏度系数：Id(2)/Id=（4152）A/（340）A=（12.2）>1.5

满足灵敏度要求。

双风机专用开关型号QBZ-4*80
磁力真空开关负荷 Pe=
2*37
kw

Kx=
1.1

Iz=Pe*Kx=
81.4
A
取（80 ）A

3、36队备风机馈电
负荷总功率74，电缆型号为：MYP 3*35 电缆长度100米，
根据两相短路电流效验算，查表得：Id(2)=4622A。
馈电开关控制负荷Pe=
74
KW

馈电开关控制总负荷∑Pe=
74
KW

Pmax=
74
KW
Iqe=
510.6
A 查说明书

Kx=0.4+0.6Pmax/∑Pe=
1

Iz≦∑Pex1.15xKx=
85.1
A
取（85 ）A

Id≧IQe+Kx∑Ie=
510.6
A
取过载整定的（ 7）倍，取（ 595）A
较验灵敏度系数：Id(2)/Id=（4622）A/（340）A=（13.6）>1.5

满足灵敏度要求。

双风机专用开关型号QBZ-4*80
磁力真空开关负荷 Pe=
2*37
kw

Kx=
1.1

Iz=Pe*Kx=
81.4
A
取（80）A

4、2队主风机馈电
负荷总功率90，电缆型号为：MYP 3*50 电缆长度150米，
根据两相短路电流效验算，查表得：Id(2)=4152A。
馈电开关控制负荷Pe=
90
KW

馈电开关控制总负荷∑Pe=
90
KW

Pmax=
90
KW
Iqe=
621
A 查说明书

Kx=0.4+0.6Pmax/∑Pe=
1

Iz≦∑Pex1.15xKx=
103.5
A
取（ 105 ）A

Id≧IQe+Kx∑Ie=
621
A
取过载整定的（ 6 ）倍，取（630）A
较验灵敏度系数：Id(2)/Id=（4152 ）A/（621）A=（ 6.7 ）>1.5

满足灵敏度要求。

双风机专用开关型号QBZ-4*80
磁力真空开关负荷 Pe=
2*45
kw

Kx=
1.1

Iz=Pe*Kx=
99
A
取（100 ）A

5、17队备风机馈电
负荷总功率90，电缆型号为：MYP 3*35 电缆长度130米，
根据两相短路电流效验算，查表得：Id(2)=3500A。
馈电开关控制负荷Pe=
90
KW

馈电开关控制总负荷∑Pe=
90
KW

Pmax=
90
KW
Iqe=
621
A 查说明书

Kx=0.4+0.6Pmax/∑Pe=
1

Iz≦∑Pex1.15xKx=
103.5
A
取（ 105 ）A

Id≧IQe+Kx∑Ie=
621
A
取过载整定的（ 6 ）倍，取（630）A
较验灵敏度系数：Id(2)/Id=（3500 ）A/（621）A=（ 5.6 ）>1.5

满足灵敏度要求。

双风机专用开关型号QBZ-4*80
磁力真空开关负荷 Pe=
2*30
kw

Kx=
1.1

Iz=Pe*Kx=
66
A
取（70 ）A

二、6#风机专用变压器低压侧馈电开关整定
1、电源总切
负荷总功率298，电缆型号为：MYP 3*95 电缆长度40米，
根据两相短路电流效验算，查表得：Id(2)=7200A。
馈电开关控制负荷Pe=
298
KW

馈电开关控制总负荷∑Pe=
298
KW

Pmax=
298
KW
Iqe=
2056
A 查说明书

Kx=0.4+0.6Pmax/∑Pe=
1

Iz≦∑Pex1.15xKx=
342.7
A
取（350 ）A

Id≧IQe+Kx∑Ie=
2056.2
A
取过载整定的（ 6 ）倍，取（2100）A
较验灵敏度系数：Id(2)/Id=（7200）A/（1400）A=（ 5.14 ）>1.5

满足灵敏度要求。

2、33队主风机（水仓）馈电
负荷总功率74，电缆型号为：MYP 3*35 电缆长度150米，
根据两相短路电流效验算，查表得：Id(2)=4152A。
馈电开关控制负荷Pe=
74
KW

馈电开关控制总负荷∑Pe=
74
KW

Pmax=
74
KW
Iqe=
510.6
A 查说明书

Kx=0.4+0.6Pmax/∑Pe=
1

Iz≦∑Pex1.15xKx=
85.1
A
取（85 ）A

Id≧IQe+Kx∑Ie=
510.6
A
取过载整定的（ 7 ）倍，取（595）A
较验灵敏度系数：Id(2)/Id=（4152）A/（340）A=（12.2）>1.5

满足灵敏度要求。

双风机专用开关型号QBZ-4*80
磁力真空开关负荷 Pe=
2*37
kw

Kx=
1.1

Iz=Pe*Kx=
81.4
A
取（80 ）A

3、36队备风机馈电
负荷总功率74，电缆型号为：MYP 3*35 电缆长度100米，
根据两相短路电流效验算，查表得：Id(2)=4622A。
馈电开关控制负荷Pe=
74
KW

馈电开关控制总负荷∑Pe=
74
KW

Pmax=
74
KW
Iqe=
510.6
A 查说明书

Kx=0.4+0.6Pmax/∑Pe=
1

Iz≦∑Pex1.15xKx=
85.1
A
取（85 ）A

Id≧IQe+Kx∑Ie=
510.6
A
取过载整定的（ 7 ）倍，取（ 595）A
较验灵敏度系数：Id(2)/Id=（4622）A/（340）A=（13.6）>1.5

满足灵敏度要求。

双风机专用开关型号QBZ-4*80
磁力真空开关负荷 Pe=
2*37
kw

Kx=
1.1

Iz=Pe*Kx=
81.4
A
取（80）A

4、2队主风机馈电
负荷总功率90，电缆型号为：MYP 3*50 电缆长度150米，
根据两相短路电流效验算，查表得：Id(2)=4152A。
馈电开关控制负荷Pe=
90
KW

馈电开关控制总负荷∑Pe=
90
KW

Pmax=
90
KW
Iqe=
621
A 查说明书

Kx=0.4+0.6Pmax/∑Pe=
1

Iz≦∑Pex1.15xKx=
103.5
A
取（ 105 ）A

Id≧IQe+Kx∑Ie=
621
A
取过载整定的（ 6 ）倍，取（630）A
较验灵敏度系数：Id(2)/Id=（4152 ）A/（621）A=（ 6.7 ）>1.5

满足灵敏度要求。

双风机专用开关型号QBZ-4*80
磁力真空开关负荷 Pe=
2*45
kw

Kx=
1.1

Iz=Pe*Kx=
99
A
取（100 ）A

5、17队备风机馈电
负荷总功率60，电缆型号为：MYP 3*35 电缆长度130米，
根据两相短路电流效验算，查表得：Id(2)=3500A。
馈电开关控制负荷Pe=
60

馈电开关控制总负荷∑Pe=
60
KW

Pmax=
60
KW
Iqe=
414
A 查说明书

Kx=0.4+0.6Pmax/∑Pe=
1

Iz≦∑Pex1.15xKx=
69
A
取（75 ）A

Id≧IQe+Kx∑Ie=
414
A
取过载整定的（6）倍，取（450）A
较验灵敏度系数：Id(2)/Id=（4152 ）A/（414）A=（10.3）>1.5

满足灵敏度要求。

双风机专用开关型号QBZ-4*80
磁力真空开关负荷 Pe=
2*30
kw

Kx=
1.1

Iz=Pe*Kx=
66
A
取（70）A

一、4#风机专用变压器低压侧馈电开关整定
1、电源总切
负荷总功率298，电缆型号为：MYP 3*95 电缆长度35米，
根据两相短路电流效验算，查表得：Id(2)=7779A。
馈电开关控制负荷Pe=
298
KW

馈电开关控制总负荷∑Pe=
298
KW

Pma
