K2+940箱涵施工方案.doc

福平大道（环岛路-平岚路）道路工程
箱涵施工方案
n 编制目的：
指导本项目道路工程箱涵施工，保证工程质量和施工安全。
n 适用范围：
本项目道路工程箱涵。
n 技术规范与标准：
1）《公路工程质量检验评定标准》（JTG F80/1--2004）；
2）《公路桥涵施工技术规范》（JTJ041-2000）；
3）《公路路基施工技术规范》（JTG F10-2006）；
4）《公路工程施工安全技术规程》（JTG F10—2006）
5）《城市道路设计规范》（CJJ37—90）
6) 《公路工程技术标准》（JTG B01—2003）
7) 《公路桥涵地基与基础设计规范》（JTG D63—2007）
n 编制依据：
在充分考虑我公司现有的技术水平、施工管理水平和机械配套能力的基础上，围绕确保质量、安全、工期、降低造价、环保及文明施工等目标来编制本方案。
1）工程设计文件：平潭福平大道（环岛路-平岚路）道路公路工程设计施工图；
2）技术规范：文件技术规范、现行有关设计、施工规范和规程；与本工程分项相关的技术检验、评定标准；
3）实地勘察资料：现场实地勘察的本标段自然条件、地区资源条件等；
4）我公司生产、技术、机械、人员现状、工程计划安排、以往类似工程的施工经验。

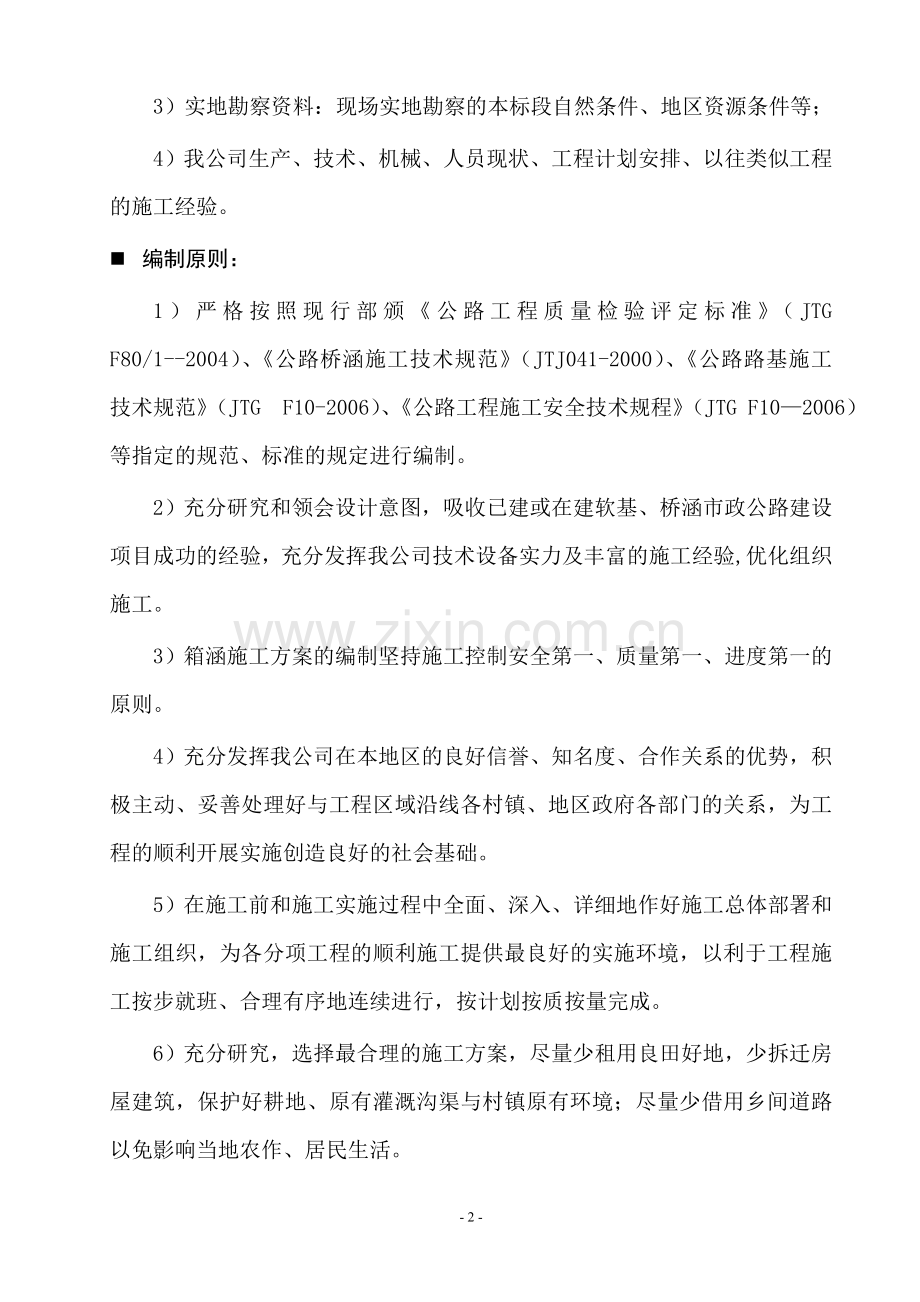

n 编制原则：
1）严格按照现行部颁《公路工程质量检验评定标准》（JTG F80/1--2004）、《公路桥涵施工技术规范》（JTJ041-2000）、《公路路基施工技术规范》（JTG F10-2006）、《公路工程施工安全技术规程》（JTG F10—2006）等指定的规范、标准的规定进行编制。
2）充分研究和领会设计意图，吸收已建或在建软基、桥涵市政公路建设项目成功的经验，充分发挥我公司技术设备实力及丰富的施工经验,优化组织施工。
3）箱涵施工方案的编制坚持施工控制安全第一、质量第一、进度第一的原则。
4）充分发挥我公司在本地区的良好信誉、知名度、合作关系的优势，积极主动、妥善处理好与工程区域沿线各村镇、地区政府各部门的关系，为工程的顺利开展实施创造良好的社会基础。
5）在施工前和施工实施过程中全面、深入、详细地作好施工总体部署和施工组织，为各分项工程的顺利施工提供最良好的实施环境，以利于工程施工按步就班、合理有序地连续进行，按计划按质按量完成。
6）充分研究，选择最合理的施工方案，尽量少租用良田好地，少拆迁房屋建筑，保护好耕地、原有灌溉沟渠与村镇原有环境；尽量少借用乡间道路以免影响当地农作、居民生活。
7）合理布设工地内的临时设施、临时材料堆场、管理设施等；作好工地区段的施工警戒、临时交通疏解、施工场地标识等文明施工措施。
8）施工材料、工程资源等贯彻因地制宜、就地取材的原则。
9）做好各阶段路基防护与排水施工，合理布设涵洞施工，尽量保持现有排灌系统和路网的通畅，保证沿线居民正常的生产、生活不受影响，重视环境保护和美化、绿化工作，使工程实施与周围环境保持协调，创造良好的施工环境。
n 职责分工
1）由实验室试验人员检测原材料、成品质量，判明合格后方可用于施工。
2）由工程部进行施工质量和安全控制。

1、工程概况
1.1 工程简介
1、项目名称: 平潭福平大道（环岛路-平岚路）道路公路工程；
2、施工单位:福建省第一公路工程公司；
3、建设单位:福建平潭综合实验区交通投资发展有限责任公司；
4、监理单位:福州市建设工程监理有限公司；
5、设计单位:厦门市市政工程设计院；
6、监督单位:福建省交通质监局；

平潭福平大道（环岛路-平岚路）道路公路工程项目位于福建省平潭岛中部。路线总体起于环岛路，横穿芦南村、大中村和坛西大道，终点接入设计中的平岚路成。
我公司承接的平潭福平大道（环岛路-平岚路）道路公路工程，该道路公路工程是平潭综合实验区路网的中轴线，东西走向。桩号K0+000～K5+282.706，道路全长约5282.706m，设计荷载为公路Ⅰ级，宽度120 m双向八车道城市主干路，道路红线宽度分两段，K0+000～K1+332.794段道路红线宽度为130 m，K1+332.794～K5+282.706段道路红线宽度为120 m，本项目采用城市快速路标准，主干路设计时速80Km/h（辅道设计时速40Km/h），双向八车道沥青混凝土路面。
1.2 工程环境
1.2.1 位置
本项目位于福建省福建省平潭岛中部。路线总体起于环岛路，横穿芦南村、大中村和坛西大道，终点接入设计中的平岚路成。
1.2.2 施工环境
1.2.2.1 水系
拟建工程地表水为水沟、塘水及西侧为海坛海峡海水。勘察期间水深约0.5～1.0m，海水受涨落潮影响。塘、沟底有较厚塘积淤泥，其余未见有明显的地表水系。
1.2.2.2 气候
项目区属南亚热带海洋性季风气候，温和湿润四季长青。该区年平均气温19.4～20.5oC，最高气温27.3oC，极端低温为2.5oC。全年主要降雨月份集中在3～7月，12月最少，年降雨量900～1200mm，最大月降雨量266.1mm。夏秋季节受台风影响00，伴有暴雨，易造成洪涝灾害。
主导风向：东北偏北，年平均基本风速：10.2m/s，瞬间最大风速：60m/s，台风影响本区时间为7-9月，影响期达3个月。
1.2.2.3 工程地质
（1）地质构造
沿线路上部主要为新生界第四系全新统残坡积层，岩体主要有白堊系石帽山群下组上段火山岩层。工程区内为滨太平洋加里东熤皱系、东南沿海断裂带中断，基岩的力学强度较高，工程性能良好。
根据沿线地质调查及钻探揭露，沿线各岩土体分布较为复杂，上部主要为杂填土、中砂、淤泥和粉质粘土、中砂、残积砂质粘性土，下部主要为砂乐强风化花岗岩、块状强风化花岗岩。
（2）不良地质
沿线道路未见有滑坡、崩塌、泥石流等不良地质作用，钻探孔深度内未发现地下洞室、暗滨，场地工程地质条件尚好。
（3）地震及区域稳定性
根据《中国地震动峰值加速度区划图》结合闽建设（2002）37号，本区地震烈度为Ⅶ度，地震动峰值加速度为0.15g，属设计地震第Ⅱ组。
1.2.2.4 交通运输条件
主要施工设备和材料到可以利用上述高速公路、省道到达本项目施工现场。
1.2.2.5 施工用水
根据设计文件及现场考察情况，本项目砼采用集中搅拌砼，因此施工用水主要为砼养护用水和桩基施工的泥浆用水。施工用水可从施工现场的打井抽取,生活用水可接驳沿线乡村自来水网；施工现场有输电干线通过，施工用电可向当地供电部门申请安装变压器并接驳至施工现场。

2、箱涵施工
K2+940通道涵位于主线K2+940处，为为苍南村8号排洪渠，涵长为125.013m，总宽度为28.15m，1座4孔6×5.0m钢筋混凝土箱涵，涵顶填土高度为1.30m，进、出口为L型挡墙。涵身为C35钢筋砼，顶、底板和侧墙厚50cm，中墙厚45cm，顶。底板加腋尺寸为50×50cm，基础为15cm的C15素砼垫层。其分项工程数量见下表：

K2+940每延米箱涵分项工程主要数量表
项目名称
单位(m3)
工程数量
4孔6×5.0m涵总长
m
125.013
HRB335钢筋
Kg
4181.49
C35涵身砼
m³
41.51
C15砼基础
m³
3.98
C25砼帽石
m³
2.3
砂砾垫层
m³
8.24
2.1施工组织设计
2.1.1施工准备
2.1.1.1、施工组织设置
（1）施工前仔细阅读设计文件，认真听取设计技术交底。
（2）做好现场调查工作，为确保工程质量保证工期提供有利条件。
（3）项目部在施工前召开包括施工班组在内的现场会，对其进行详细的技术交底。确保每道工序交待清楚。
（4）根据工地实际条件，本涵洞施工由王根润为现场施工技术员，负责涵洞施工组织安排。
2.1.1.2、临时工程及设施的布设
⑴、施工人员驻地与临时生产用房
根据就近原则，且便于管理需要，涵洞施工班组住在工地生活区。
⑵、便道 、便桥
本分项工程可以利用苍南村道运输材料。
(3)、施工场地
施工场地可以利用涵洞前后路基。
2.2、施工进度计划安排
K2+940涵洞为钢筋混凝土箱涵计划从2011年11月01日开始，至2012年01月20日结束，共80天。
2.3、施工目标
⑴.质量目标：工程一次验收合格率达100%；
⑵.安全目标：杜绝重大安全事故，年负伤率控制在0.5%以下。
2.4、施工方案及施工方法
2.4.1、施工方案
根据涵洞的设计和实际地形地貌，施工前做好基础的软基处理和施工测量工作。检验天然地基承载力应在150Kpa以上，若有水及时将地表及基坑的水用水泵抽干，工作坑开挖后应及时换填砂砾和浇筑基础，严禁地表水浸泡而影响地基承载力，通道施工完毕后应及时将基坑回填。钢筋制作采用集中加工现场安装。涵洞基础和墙身混凝土采用拌合站集中拌合，混凝土输送车运送至现场进行浇筑，并随时抽样、留样。施工用电由3#配电站接线供电。涵洞采用分段浇筑施工，两个沉降缝先后交替进行。
2.4.2、施工方法
2.4.2.1．施工准备
分项工程负责人根据总体施工进度计划编制原材料进场计划，所有进场的原材料都必须分批进行抽检，检验合格后方可使用，水泥、钢材必须有出厂质保书，只有严格控制原材料质量，才能确保成品质量。对施工机具进行全面的检查的保养，确保施工过程的连续性，以避免因施工机械产生故障而造成施工事故。
2.4.2.2．施工测量
采用GPS进行施工放样工作，根据设计图纸提供的坐标值和三角控制测量导线点放出涵洞纵横主轴线和角点坐标。对测量结果，其精度应符合有关测量精度标准后方可使用。
2.4.2.3、施工工艺
箱涵主要施工顺序为：软基处理→基坑开挖整理→铺筑砂砾垫层→浇筑砼垫层→支底板模板→绑底板钢筋→浇注底板砼→底板砼强度达到75%时→绑墙身钢筋→支墙身模板和箱涵顶板底模→绑扎顶板钢筋，经检验合格后浇注墙身和顶板砼。顶板砼浇注时要注意二次收浆抹面，并覆盖养生，砼强度达到设计号的75%时才能拆顶板模板。
（1） 基坑开挖
开挖基坑时，考虑到机械开挖的方便及支立模板要求，基坑的边缘按箱涵外侧1m设置、选用Ⅳ型拉森钢板桩支护好后用挖机配合人工进行开挖，若开挖深度较大，考虑到保证土体的稳定性，应放坡开挖，基坑的边线由承台外侧1m再按照1:1的坡度范围放坡至钢板桩开挖，开挖的深度应低于箱涵底面标高30cm左右，人工修平，在有水影响时基坑底挖环状排水沟和集水井，及时排除积水，根据施工时现场实际情况而定。
中砂垫层要分层铺筑，采用机械摊铺、人工整平、振动夯实。
（3）模板
模板本必须采用较好的强度、刚度安装及稳定性的模板。模板支撑牢固，接缝处压塞橡胶条，保证混凝土浇筑过程中不发生漏浆现象。拼装施工时注意安全，减少磕碰，防止模板变形。底板砼达到规范及设计要求的强度后，即可进行涵身及顶板施工。模板采用组合钢模，满堂架支撑。先安装涵身内侧模板，然后安装涵身钢筋，之后安装涵身外侧模及顶板钢筋，最后浇注砼。砼在拌和站集中拌和，砼搅拌车运输至现场，汽车泵浇注，高频振动器振实。砼强度达到75%以上后，拆除模板。
(4)钢筋加工
按设计图纸布置绑扎钢筋，对钢筋骨架进行必要的加固，以免浇筑混凝土时顶层钢筋被压弯。在钢筋加工场加工成型，运至现场挷扎。基础钢筋施工时应注意涵身钢筋的预埋，并保证外露钢筋有足够的搭接长度。钢筋的表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除干净。钢筋应平直，无局部弯折，成盘的钢筋和弯曲的钢筋应调直。钢筋在加工场内按设计图纸下料加工，钢筋连接应采用焊接接头的方法接长，连接必须符合行业标准通用技术规范接头的要求，钢筋在运输和储存中，应按不同规格分别堆放，不得露天堆放，应防止锈蚀和沾污。
（5） 浇筑混凝土
安装模板完成后经监理工程师验收合格后，开始浇筑混凝土。砼底板采用组合钢模，木支撑，砼在拌和场集中拌和，砼搅拌车运输至现场，汽车泵浇注，振捣棒振捣密实。顶板及墙身混凝土一次浇筑成型，采用砼在拌和场集中拌和。拌合中严格控制材料计量，并对拌合出的砼进行坍落度测定。砼采用插入式振动棒分层捣实，每层厚度不超过30cm。振动棒与侧模保持5-10cm的距离，浇筑中控制好每层浇筑厚度，防止漏振和过振，保证砼密实度。砼浇筑要连续进行。
混凝土浇捣完毕，表面用长尺刮平，铁板抹平。
（6）沉降缝
按设计图纸设置沉降缝，且贯穿整个断面。沉降缝处端面应竖直、平整、上下不得交错，填缝料应具有弹性、不透水，并应填塞紧密。
（7） 砼的养护及产品的保护
混凝土板待砼凝固后应立即养生，拟采用覆盖塑料薄膜洒水养生方式。每天一般洒水4～6次，但必须保证在任何气候条件下，覆盖底部在养生期间始终处于潮湿状态，以此确定每天洒水遍数。
砼浇注7天后进行拆模，并进行箱涵回填。

箱涵施工工艺见下图1： 箱涵施工工艺框图

施工准备
测量放样
挖基坑
铺砂垫层
混砼基础
立模
浇筑砼
钢筋安装
养护
监理工程师检测
拆除模板、支架
工序完成
钢筋加工
基底检测
（Y/N）
监理工程师检测（Y/N）
N
N

砼拌和
砼施工记录
补救措施
砼强度达80%
试压
砂料认可
砼拌和
模板支架
试件制作
钢筋认可
分两层浇筑，第一层浇至底板内壁上30cm，安装内模，第二层浇筑剩余部分
原材料准备
原材料认可
砼配合比准备
搅拌机准备

2.5、 人员、机械设备情况
人员情况表
序号
名称
单位
数量
备注
1
管理人员
人
3

2
技 术 员
人
2

3
杂 工
人
13

4
钢 筋 工
人
20

5
模 板 工
人
20

6
水 泥 工
人
12

机械设备情况表
序号
名称
型号
单位
数量
备注
1
汽车起重机
QY25
台
1

2
电 焊 机
ZX7315
台
5

3
插入式振捣器
￠70
台
4

4
潜 水 电 泵
32*65M
台
10

5
钢筋切割机
J3G-400A
台
3

6
钢筋弯曲机
GW40
台
2

7
直螺纹镦粗机

台
1

8
直螺纹攻丝机

台
2

9
全 站 仪
GTS-332N
套
1

10
水 准 仪
DSZ-32
台
2

11
G P S
三鼎 GN-55
套
1

3. 工程质量管理体系
成立专门的工程质量保证组织机构，项目经理为工程质量第一责任人，项目总工程师为工程质量直接责任人，工程质量管理实行项目总工程师领导下的质检工程师负责制，通过专职质检员和各部门、工区主管及兼职质检员，对工程进行全面控制。
质量管理组织机构、质保体系运行机制分别见
图2：工程质量管理体系和图3：质保体系运行机制图。
26

图2：工程质量管理体系
项目经理

项目总工程师
项目质保部
项目部质检工程师
项目部测量班
项目部试验室
各工区负责人
业务指导线
管理线
各施工班组、施工队负责人

图3：质保体系运行机制图
组织技术交流和落实，确保按计划保质保量完成任务，并进行图纸会审，编制施工计划，组织隐检、预检和验收。
进行资金发放，有权不发放不合格工程的有关资金。
以“百年大计，质量为本”为中心开展教育活动。
实行以管好、用好、维修好机械设备为中心的质量责任制，做好设备鉴定，填好运行记录。
提供合格材料及构件并提供质量证明，搞好材料的限额发放管理。
做好材料进场验收和抽检，负责现场试验工作。
配合搞好工程控制测量和复测，保证施工测量精度。
开展QC小组管理活动。
每月底组织工程质量检查评比。不定期进行质量评定分析会。
工程部定期开展有针对性的质量教育活动并组织考核。
施工组
材料组
核算组
测量组
设备组
试验组
宣教组
质量领导小组成员：项目经理、总工程师、工程部长、质检、试验工程师
组织保证
制度保证
质 量 保 证 体 系
施工保证
工序质量
质量检验
工序质量检验
工程质量检验
工程质量评定
达到目的
进行日常质量管理，负责组织协调督促、检查和综合各级质量活动并进行质量反馈。
质量组
材料构件设备核验
子项工程质量检验
单位工程质量检验

4.雨季施工
4.1 组织措施
由于年主要降雨月份集中在7～9月，12月最少，年降雨量900～1200mm，最大月降雨量226.1mm。夏秋季节受台风影响，伴有暴雨，易造成洪涝灾害。为不影响工程的工期，保证工程的正常开工，有必要做有针对性的雨季施工防范措施。
1) 由项目部经理统一指挥，各部门明确职责、分工，保证在雨季施工时各项工作的协调。各工区严格按既定的施工方案，保证施工质量，严格执行雨季施工的技术措施。
2) 与当地气象部门联系，了解当地出现雨季的时间，合理调整施工计划。
3) 合理选择水泥仓库及钢筋的堆放及加工场地，并设良好的防水设施，以保证雨季原材料的供给及钢筋的加工；施工中注意钢筋的锈蚀及模板和支架的变形、下沉，做好水泥等材料的保管工作。
4) 在雨季进行混凝土浇注时，混凝土施工现场准备足量的防雨布保护混凝土不受雨水的不利影响。混凝土现浇数量大选择晴好天气连续进行，务求一次浇筑完成。施工面小的项目，搭设简易防雨工棚。
5) 雨季要注意一切用电设施及机具的安全，电箱按安全规程设置，下雨时尽量避开安装等复杂的带电作业。
6) 项目部成立雨季施工领导小组，由生产副经理牵头，工程部为小组主体，其他材料、后勤等部门协同配合，负责编制实施性的雨季施工组织计划及雨季施工时期的针对性实施工作。
7) 在雨季施工期间，公司的雨季生产领导协调小组将针对项目部生产的具体情况迅速做出技术、管理、资金等方面的支持和解决。
8) 合理进行夏季、夜间、雨季施工组织和施工高潮期间的施工组织。
为尽量减少夜间、雨季的施工影响，保证雨季施工的顺利进行，设置活动的防雨棚以及其他的防雨措施，完善各种施工工艺，保证施工进度和施工质量。
在台、雨季过后，从工程进度安排上将进入工程施工生产的高潮，施工高潮期间工程的各种投入相应增大，施工管理和组织难度也相应增加，因此必须制订相应的组织和管理措施计划，确立高潮期间赶工生产目标计划，保证工程施工的顺利进行。
4.2 技术措施
4.2.1 雨季施工前的准备
雨季施工前应做好下列准备工作：
1）对选择在雨季施工地段进行详细的现场调查研究，编制实施性的雨季施工组织计划；
2）做好施工便道并保证晴雨畅通；
3）驻地、仓库、车辆机具停放场地、生产设施都应设在最高洪水位以上地点。
4）兴建临时排水设施，保证雨季作业的场地不被洪水淹没并能及时排除地面水。
5）储备足够的工程材料和生活物资。
4.2.2 雨季施工
1）施工现场要注意排水，雨天专人值班维护好现场的排水系统。
2）砼浇注前要了解气象情况，避开雨天浇筑。
3）备有一定数量的塑料薄膜以备遮盖，防止施工过程突遇大雨的冲袭。
4）成立防汛安全领导组，全面负责标段施工的防汛工作，在雨季施工时要组织防讯抢险队，设专人观察险情为防汛领导组织提供决策依据，同时对排洪处进行疏导，保证水流畅通。
5）雨季期间安排计划，应根据施工现场情况，增加人力、机械投入，采取分段突击的方法，完成一段再开一段。
5、安全生产管理体系及保证措施
5.1 安全生产管理体系
5.1.1 安全施工要求
1）项目经理部建立和实施施工现场安全生产保证体系，并不断改进其有效性；
2）施工现场安全生产保证体系围绕实现项目安全目标和持续改进安全管理活动及其业绩，按照PDCA的循环模式运行。
3)项目经理部根据本工程的特点和条件，对下列危险源和不利环境因素，加强监控：起重设备，预应力张拉作业，施工现场安全用电 ，砼浇注等。并将控制方式进行策划形成文件，以实现安全目标。
5.1.2 安全管理制度及办法
在该项目安全管理中，项目经理部本着以防为主，防治结合的原则，实行安全标准工地建设，拟采用以下安全管理制度：安全保卫制度、工程安全制度、工地出入制度、环境卫生制度、周围与邻近环境保护制度、社会治安制度和计划生育管理制度、安全生产责任制度、安全检查验收制度、安全教育制度、安全技术措施交底制度、安全奖惩制度、工伤事故报告制度、防台防洪制度、防火安全管理、文明卫生管理、工地安全生产纪律、班组安全管理制度、各种工种安全操作规程。开工后与业主签订《安全生产合同》，并按规定执行。
5.2 安全管理组织体系
安全生产管理组织体系详见图4：安全生产管理体系图。
安全生产第一责任人：项目经理
安全生产直接责任人：项目副经理
安全领导小组
安全QC小组
专职安全员
三防领导小组
三防执行小组
抢险突击队
物资部门兼职安全员
机电部门兼职安全员
工程部门兼职安全员
治安部门兼职安全员
后勤部门兼职安全员

现
场
物
资
安
全
负
责
人

库
存
物
资
安
全
负
责
人

机
械
设
备
安
全
负
责
人

电
气
设
备
安
全
负
责
人

消
防
安
全
负
责
人

保
卫
安
全
负
责
人

各
工
区
安
全
负
责
人
图4 安全生产管理体系图

5.3 安全生产保证措施
5.3.1坚持“安全生产，预防为主”的方针，确保提供一个安全保障可靠的施工环境，确保安全生产。
5.3.2建立安全生产岗位责任制，保证安全生产责任制到人、到位。安全生产责任落实情况要定时检查，记录要详细、真实、及时。
5.3.3安全检查采用定期、不定期的方式进行，全员参与，进行全过程、全方位检查，确保安全生产顺利进行。
5.3.4开工前，向施工人员进行安全技术交底，并对现场、机具设备等安全防护措施进行全面检查，确认完全符合要求后方可施工。
5.3.5高空作业：在高空作业点周围设置安全网，登高作业前，先检查、维护所用的登高工具和安全用具，如安全帽、安全带、安全网、脚手架等，同时在高空作业点留出一定区域，派专人值班，防止非作业人员或酒后人员入内。
5.3.6吊装、起重作业：起重安装作业前须严格检查起重设备各部件的可靠性和安全性，并进行试运行；钢丝绳的安全系数应符合规定。起吊作业时指派专人统一指挥，参加起重安全的起重工要掌握作业的安全要求，其余人员应分工明确。汽车吊作业地面应坚实平整，支脚支垫牢靠。作业时严禁回转半径范围内的吊臂下站人，严禁起吊的重物自由下落。
5.3.7夜间作业：工作点周围必须配备一定数量的灯光照明设施，设置有效的保护措施，操作人员一定要全神贯注，避免麻痹大意，确保夜间施工安全。
5.3.8防雨防雷措施：对职工发放雨具，在砼搅拌站、钻孔等处搭设临时雨棚，受雨季影响的作业，如砼浇筑，提前或推迟进行。雨季作业安排一些不受雨季施工影响的作业。在高墩柱施工时，要设置避雷装置。
5.3.9防火安全：设专职消防员，成立消防突击队，不定期进行演习和培训。
5.3.10建立定期防火检查制度，对生活区及工地现场进行防火检查，将隐患消灭于萌芽之中。生活区配备充足的灭火器材以备急用。
5.3.11防台防洪措施：暴雨期、台风季节施工应注意收集气象预报，做好防台、防暴雨工作，并成立防台领导小组和抢险突击队。处于暴雨可能浸没地带的机械设备、材料要做好防范措施。检查工地临设牢固情况，对认为在暴雨袭击中有危险的脚手架、高空设施等要做好加固措施。

6、 环境保护、水土保持保证体系及保证措施
我单位在施工中将严格执行《公路建设项目环境保护设计规范》及《环境保护法》和环保局对环保的有关要求，将严格遵守国家和地方所有控制环境污染的法律和法规，采取必要的措施防止施工中的燃料、油、化学物质、污水、废料、垃圾和土方等有害物质对沟渠、河流的污染，防止灰尘、噪音和汽油等物质对大气层的污染。
6.1 环境保护、水土保持保证体系
环境保护、水土保持管理组织体系详见图5：环境保护、水土保持保证体系。
组长：项目经理
副组长：项目副经理
当地居委
当地派出所
监督协助
监督协助
专职监督员
各工区
机械作业组
职能部门
生产班组
图5： 环境保护、水土保持保证体系

6.2 环境保护、水土保持保证措施
6.2.1 废料的处理
1）清理场地的废料时，不得随意倾泻，影响附近排灌系统及周边水利设施。
2）废料的临时堆放点应统筹安排，堆放点应远离河道，尽量不要覆盖植被，尽可能选择荒地。
6.2.2 防止水土流失
1) 在施工期间，应始终保持工地的良好排水状态，修建一些临时排水渠道，并与永久性排水设施相连接，且不得引起淤积和冲刷。
2) 施工中应因地制宜地采取有效预防措施，防止施工场所占用的土地或临时使用的土地受到冲刷，防止从本工程施工中土石方材料对河流、水道、灌溉或排水系统产生淤积或堵塞。
3) 施工中的临时排水系统应能最大限度地减少水土流失及对水文状态的改变，不得干扰河道、水道或现有灌溉或排水系统的自然流动。
6.2.3 防止和减轻水及大气污染
6.2.3.1 保护水质
1）施工废水、生活污水不得直接排入农田、耕地、灌溉渠和水库，不得污染饮用水源。
2）施工区域、砂石料场，在施工期间和完工以后应妥善处理，以减少对河道、溪流的侵蚀，防止沉渣进入河道或溪流。
3）冲洗集料或含有沉积物的施工用废水，应采取过滤、沉淀池处理或其它措施，使能做到达标排放。
6.2.3.2 控制扬尘
1）为减少施工作业的产生的灰尘，应随时进行洒水或其它控制扬尘措施，使不出现明显的扬尘。
2）运转过程时有粉尘发生的施工场地应有防尘设备。在这些场所作业的工作人员，应配备必要的劳保防护用品。
6.3 减少噪声、废弃污染
1) 各种临时设施和场地，如堆料场、加工场等距居民区不宜小于300m，而且应设于居民区主要风向的下风处。
2) 施工机械设备的工艺操作，要尽量减少噪声、废气等的污染；建筑施工场地的噪声应符合《建筑施工场界噪声限值》（GB12523—1990）的规定，并应遵守当地有关部门对夜间施工的规定。

7、 文明施工、文物保护保证体系及保证措施
7.1 文明施工、文物保护保证体系
项目经理部成立以项目经理为组长的文明施工、文物保护现场领导小组，认真执行有关建筑工程文明施工、文物保护规定，加强对所有参加施工人员进行文明施工成品保护的教育，负责项目施工现场的管理和文明施工。领导小组组织机构图见图6：文明施工、文物保护组织机构图。

组长：项目经理
当地政府有关部门
副组长：项目副经理
各职能部门
各工点
专职监督员
各生产班组
图6：文明施工、文物保护组织机构图

7.2.1 文明施工
本项目部将成立创建文明工地活动领导小组，制定创建文明工地活动的实施方案和具体措施，力争做到“六好”：履约信誉好；质量安全好；料机管理好；队伍建设好；环境氛围好；综合治理好。
1) 定期对管理和操作人员进行文明施工教育，提高职工的文明意识。
2) 本项目部施工铭牌上设一个文明施工监督投诉电话，便于附近单位和群众及时反应和监督我项目部的文明施工方面的不足；如有不足，我单位一定在限定的时间内纠正，并对相关人员给予处罚。
28
