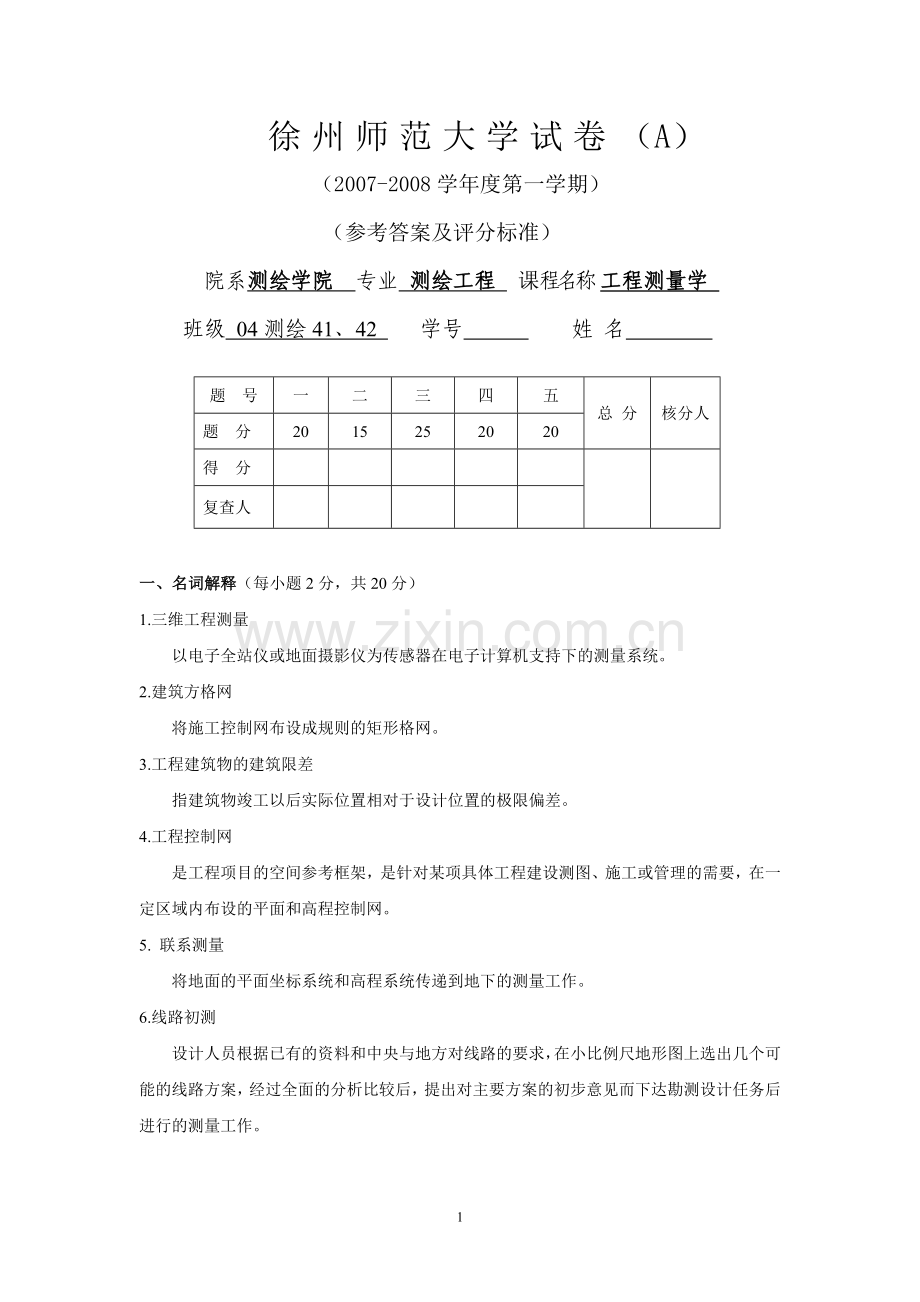

徐 州 师 范 大 学 试 卷 （A）
（2007-2008学年度第一学期）
（参考答案及评分标准）
院系测绘学院 专业 测绘工程 课程名称 工程测量学
班级 04测绘41、42 学号 姓 名

题 号
一
二
三
四
五
总 分
核分人
题 分
20
15
25
20
20
得 分

复查人

一、名词解释（每小题2分，共20分）
1.三维工程测量
以电子全站仪或地面摄影仪为传感器在电子计算机支持下的测量系统。
2.建筑方格网
将施工控制网布设成规则的矩形格网。
3.工程建筑物的建筑限差
指建筑物竣工以后实际位置相对于设计位置的极限偏差。
4.工程控制网
是工程项目的空间参考框架，是针对某项具体工程建设测图、施工或管理的需要，在一定区域内布设的平面和高程控制网。
5. 联系测量
将地面的平面坐标系统和高程系统传递到地下的测量工作。
6.线路初测
设计人员根据已有的资料和中央与地方对线路的要求，在小比例尺地形图上选出几个可能的线路方案，经过全面的分析比较后，提出对主要方案的初步意见而下达勘测设计任务后进行的测量工作。

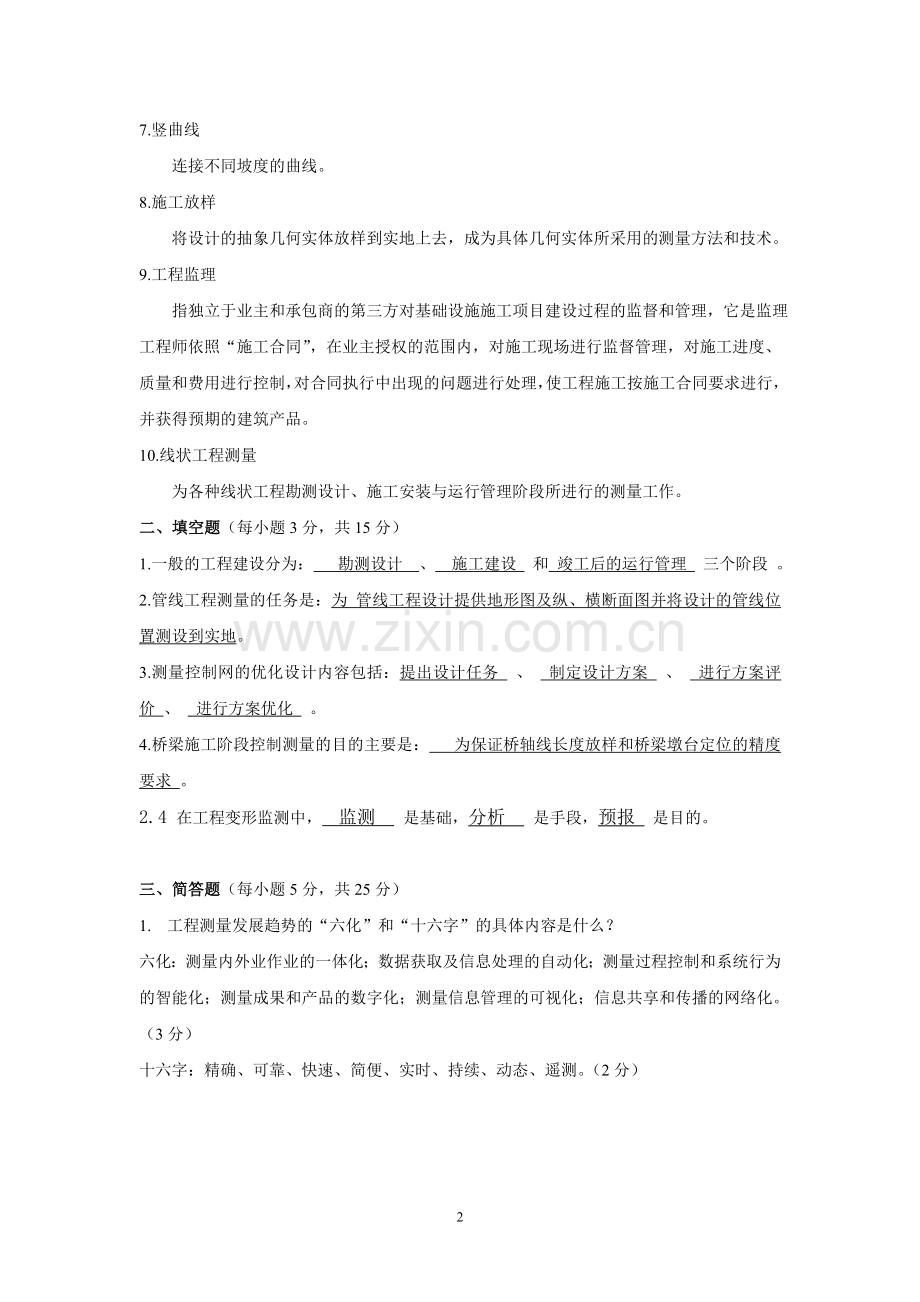

7.竖曲线
连接不同坡度的曲线。
8.施工放样
将设计的抽象几何实体放样到实地上去，成为具体几何实体所采用的测量方法和技术。
9.工程监理
指独立于业主和承包商的第三方对基础设施施工项目建设过程的监督和管理，它是监理工程师依照“施工合同”，在业主授权的范围内，对施工现场进行监督管理，对施工进度、质量和费用进行控制，对合同执行中出现的问题进行处理，使工程施工按施工合同要求进行，并获得预期的建筑产品。
10.线状工程测量
为各种线状工程勘测设计、施工安装与运行管理阶段所进行的测量工作。
二、填空题（每小题3分，共15分）
1.一般的工程建设分为： 勘测设计 、 施工建设 和 竣工后的运行管理 三个阶段 。
2.管线工程测量的任务是：为 管线工程设计提供地形图及纵、横断面图并将设计的管线位置测设到实地。
3.测量控制网的优化设计内容包括：提出设计任务 、 制定设计方案 、 进行方案评价 、 进行方案优化 。
4.桥梁施工阶段控制测量的目的主要是： 为保证桥轴线长度放样和桥梁墩台定位的精度要求 。
2.4 在工程变形监测中， 监测 是基础，分析 是手段，预报 是目的。

三、简答题（每小题5分，共25分）
1. 工程测量发展趋势的“六化”和“十六字”的具体内容是什么？
六化：测量内外业作业的一体化；数据获取及信息处理的自动化；测量过程控制和系统行为的智能化；测量成果和产品的数字化；测量信息管理的可视化；信息共享和传播的网络化。（3分）
十六字：精确、可靠、快速、简便、实时、持续、动态、遥测。（2分）

2. 放样平面点位有哪几种方法？各适用于什么场合？
放样点位的常用方法有：极坐标法；全站仪坐标法；交会法；直角坐标法（如GPSRTK法等). （2分）
极坐标放样适用与矩形控制网点的放样,线路放样等;
全站仪坐标法用途比较广泛,而且操作简便,是目前使用最广泛的点位放样方法;距离交会适用于近距离点位方样;
角度交会适用于量距不方便的场合如跨越江河的工程;
直接坐标法(GPSRTK)适用于平坦,不隐蔽地区的点位放样.
（3分）
3. 地下工程测量有哪些特点？
（1）施工面潮湿黑暗，环境较差，经常需要点下对中，并且有时边长较短，因此测量降低难以提高。
（2）坑道往往采用独头掘进，而峒室之间又不通视，因此不便组织校核，出现错误不能及时发现，并且随着坑道的进展，点位误差的积累越来越大。
（3）施工面狭窄，并且坑道往往只能前后通视，造成控制测量形式比较单一，仅适合布设导线。
（4）测量工作随着坑道工作的掘进，而不间断的地进行，一般先以低级导线指示坑道掘进，而后布设高级导线进行检核。
（5）由于地下工程的需要，往往采用一些特殊或特定的测量方法和仪器。
（每个特点各1分）
4. 水利工程测量的主要工作有哪些？
水利工程测量是指在水利工程规划设计，施工建设和运行管理个阶段所进行的测量工作，是工程测量的一个专业分支。
其主要内容有：平面及高程控制测量，地形测量（包括水下地形测量），纵横断面测量，定线和放样测量，变形测量等。（每个内容各1分）

5.在深基坑或高楼施工时，通常采用什么方法传递高程的？
在深基坑或高楼施工时，可以用悬挂刚尺代替水准尺，以放样设计高程，悬挂刚尺时，零刻划端朝下，并在下端挂一个重量相当于钢尺鉴定时拉力的重锤，在地面上和坑内各放一次水准仪，设地面放仪器时对A点尺上的读数为对刚尺的读数为；在坑内放仪器时对刚尺为，则对B点尺上的应用读数为，由

四、问答题（每小题10分，共20分）
1. 工程建设规划设计阶段、施工建设阶段、运行管理阶段的测量工作有哪些？
工程建设规划阶段：主要提供各种比例尺的地形图，另外还要为工程地质勘探，水文地质勘探以及水文测验等进行测量。（3分）
施工建设阶段：将所设计的工程建筑物按照施工的要求在现场标定出来，做为实地修建的依据。（3分）
运营管理阶段：对工程建筑物的水平位移，沉陷，倾斜以及摆动等进行定期或持续的监测。（4分）

2. 试论工程控制网的精度、可靠性、灵敏度、建网费用之间的关系。
（1）一个控制网有好的精度部意味着有好的可靠度。（3分）
（2）灵敏度实质上是特殊方向上的网点精度的反映，网的灵敏度越高则要求观测值的精度也越高。（3分）
（3）精度越高，观测值的权越大，则建网费用越高，同样，多余观测数越多，网的可靠度越高，也要以增加费用为代价。（4分）

五、计算题（每小题10分，共20分）
1.在坑道内要求把高程从A传递到C，已知HA=78.245m,要求HC=78.341m,观测结果如下图。试问在C点应有的前视读数C应该是多少？

解：因为hAB=a-b1;hBC=b2-c. （3分）
而hAC=hAB+HBC,又有hAC=HC-HA
所以有HC-HA= hAB+HBC
即HC-HA= a-b1+（b2-c）， （3分）
代入数据得：78.341-78.245=-1.987-1.751+1.904-（-c）
C=1.93 m （4分）

2.已知圆曲线的半径R=500m，转角α=15°43ˊ24"，ZY点里程为K37+553.24，求：
（1） 圆曲线要素：T，L，E和主点里程。
（2） 若细部桩间距l=20m,试用偏角法计算圆曲线细部点的放样数据。
解: 本题目的草图如下所示:

解(1)

（3分）

里程桩为:JD K37+622.28
QZ K37+621.81
ZY K37+690.38
（3分）
解（2）
弧长:L=137.14m
细部点数为6个,如草图所示1号~6号共6个点.

同样的, 以YZ 点作为坐标原点,同上依次放样出

（4分）
