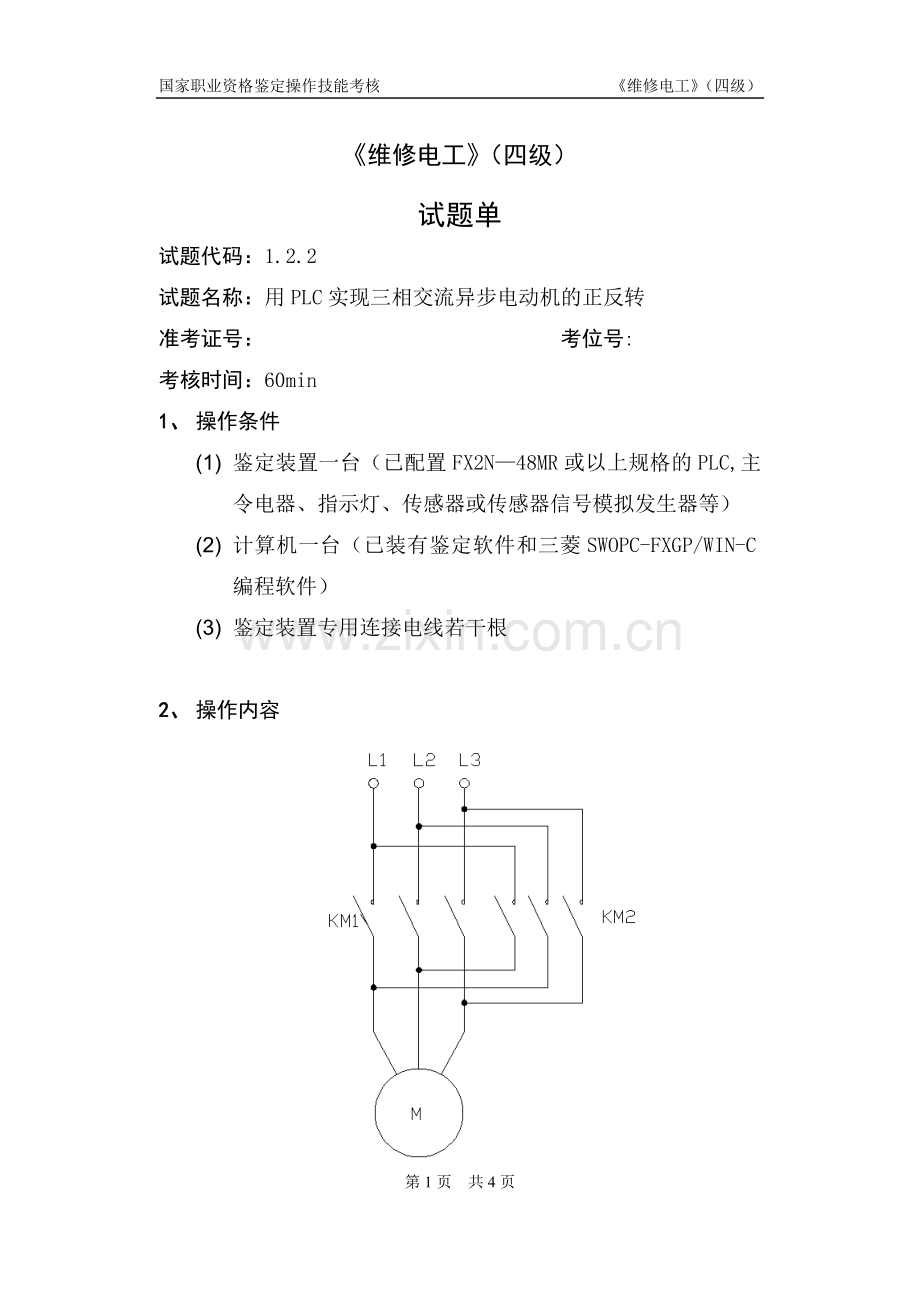

试题代码：1.2.2
试题名称：用PLC实现三相交流异步电动机的正反转
准考证号： 考位号:
考核时间：60min
1、 操作条件
(1) 鉴定装置一台（已配置FX2N—48MR或以上规格的PLC,主令电器、指示灯、传感器或传感器信号模拟发生器等）
(2) 计算机一台（已装有鉴定软件和三菱SWOPC-FXGP/WIN-C编程软件）
(3) 鉴定装置专用连接电线若干根

2、 操作内容

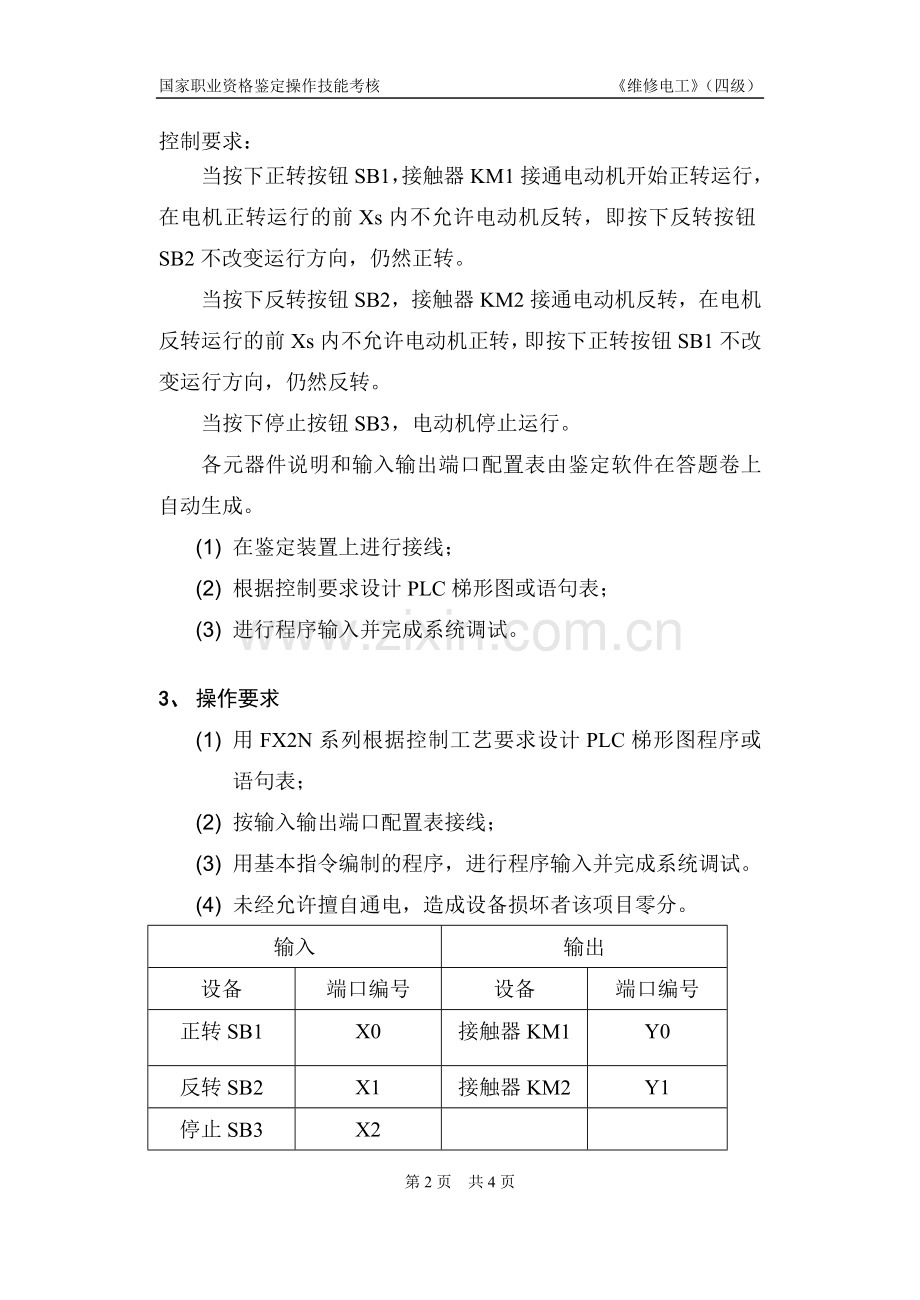

控制要求：
当按下正转按钮SB1，接触器KM1接通电动机开始正转运行，在电机正转运行的前Xs内不允许电动机反转，即按下反转按钮SB2不改变运行方向，仍然正转。
当按下反转按钮SB2，接触器KM2接通电动机反转，在电机反转运行的前Xs内不允许电动机正转，即按下正转按钮SB1不改变运行方向，仍然反转。
当按下停止按钮SB3，电动机停止运行。
各元器件说明和输入输出端口配置表由鉴定软件在答题卷上自动生成。
(1) 在鉴定装置上进行接线；
(2) 根据控制要求设计PLC梯形图或语句表；
(3) 进行程序输入并完成系统调试。

3、 操作要求
(1) 用FX2N系列根据控制工艺要求设计PLC梯形图程序或语句表；
(2) 按输入输出端口配置表接线；
(3) 用基本指令编制的程序，进行程序输入并完成系统调试。
(4) 未经允许擅自通电，造成设备损坏者该项目零分。
输入
输出
设备
端口编号
设备
端口编号
正转SB1
X0
接触器KM1
Y0
反转SB2
X1
接触器KM2
Y1
停止SB3
X2

X秒为5秒
