线元法计算器兼匝道程序.doc

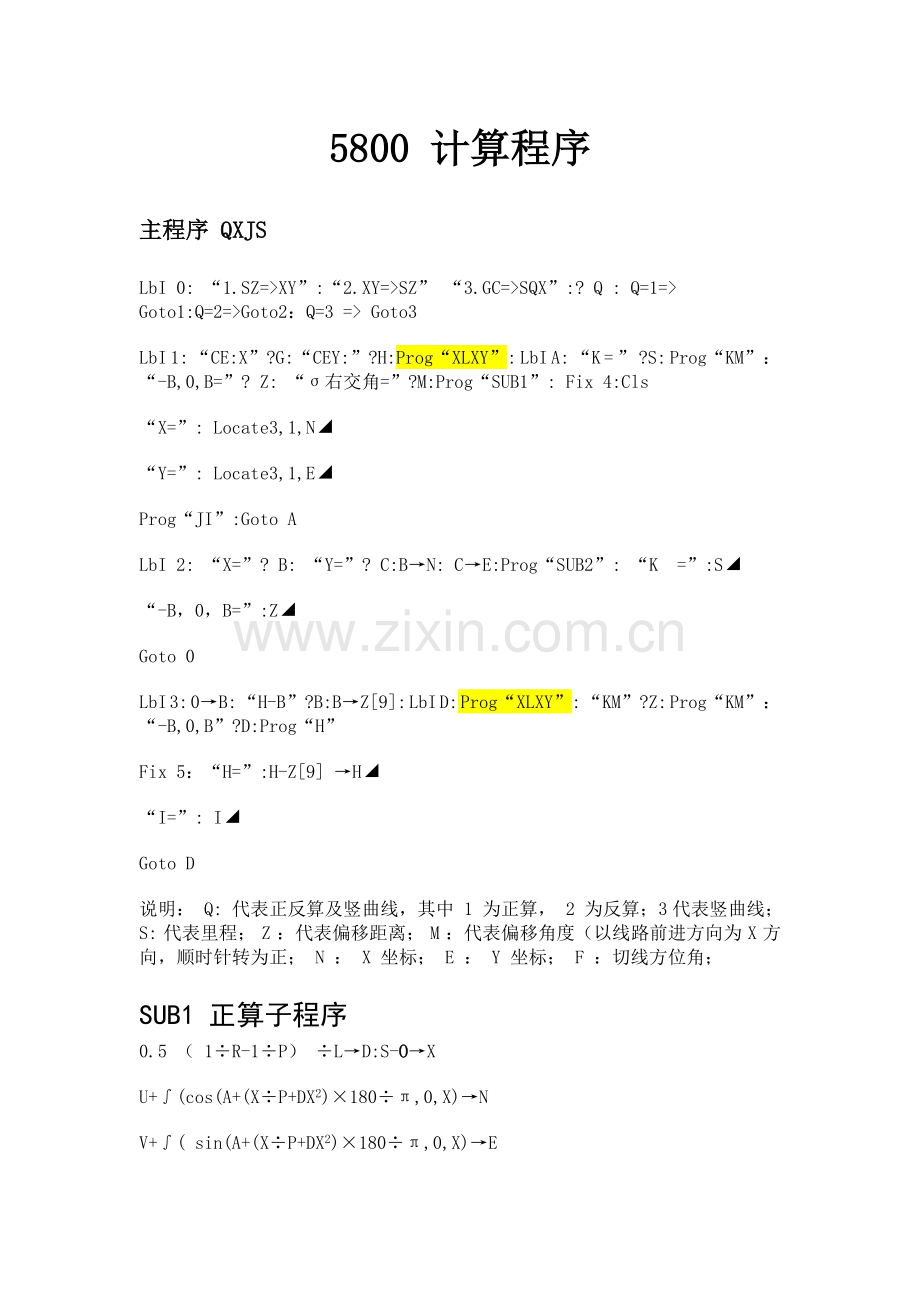

5800 计算程序
主程序 QXJS
LbI 0: “1.SZ=>XY”:“2.XY=>SZ” “3.GC=>SQX”:? Q : Q=1=> Goto1:Q=2=>Goto2：Q=3 => Goto3
LbI 1: “CE:X”?G:“CEY:”?H:Prog“XLXY”: LbI A: “K = ” ?S: Prog“KM”：“-B,0,B=”? Z: “σ右交角=”?M:Prog“SUB1”: Fix 4:Cls
“X=”: Locate3,1,N◢
“Y=”: Locate3,1,E◢
Prog“JI”:Goto A
LbI 2: “X=”? B: “Y=”? C:B→N: C→E:Prog“SUB2”: “K =”:S◢
“-B，0，B=”:Z◢
Goto 0
LbI 3: 0→B: “H-B”?B:B→Z[9]: LbI D: Prog“XLXY”: “KM”?Z: Prog“KM”：“-B,0,B”?D:Prog“H”
Fix 5：“H=”:H-Z[9] →H◢
“I=”: I◢
Goto D
说明： Q: 代表正反算及竖曲线，其中 1 为正算， 2 为反算；3代表竖曲线； S: 代表里程； Z ：代表偏移距离； M ：代表偏移角度（以线路前进方向为 X 方向，顺时针转为正； N ： X 坐标； E ： Y 坐标； F ：切线方位角；
SUB1 正算子程序
0.5 （ 1÷R-1÷P） ÷L→D:S-O→X
U+∫(cos(A+(X÷P+DX2)×180÷π,0,X)→N
V+∫( sin(A+(X÷P+DX2)×180÷π,0,X)→E

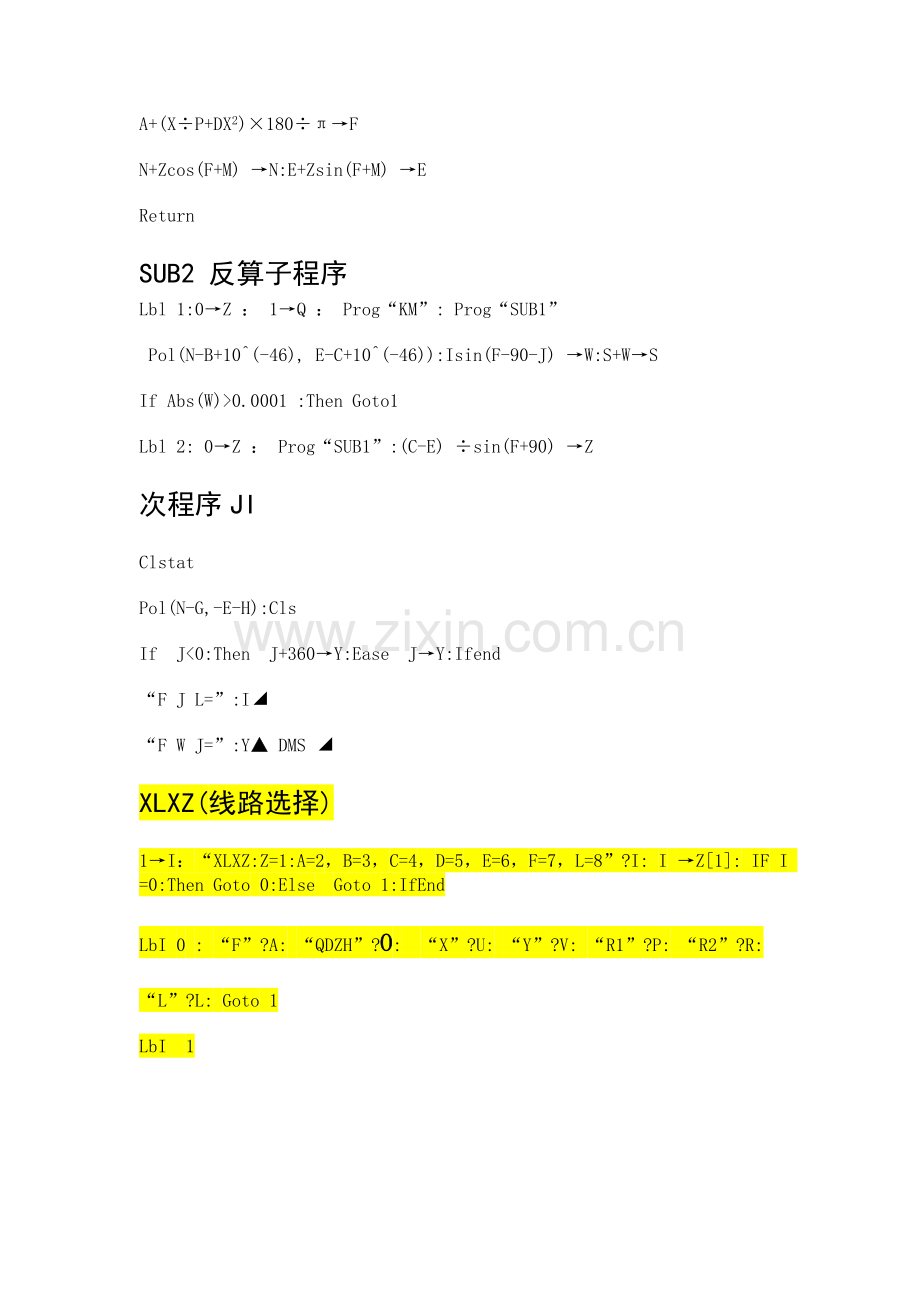

A+(X÷P+DX2)×180÷π→F
N+Zcos(F+M) →N:E+Zsin(F+M) →E
Return
SUB2 反算子程序
Lbl 1:0→Z ： 1→Q ： Prog“KM”: Prog“SUB1”
Pol(N-B+10^(-46), E-C+10^(-46)):Isin(F-90-J) →W:S+W→S
If Abs(W)>0.0001 :Then Goto1
Lbl 2: 0→Z ： Prog“SUB1”:(C-E) ÷sin(F+90) →Z
次程序JI
Clstat
Pol(N-G,-E-H):Cls
If J<0:Then J+360→Y:Ease J→Y:Ifend
“F J L=”:I◢
“F W J=”:Y▲ DMS ◢
XLXZ(线路选择)
1→I：“XLXZ:Z=1:A=2，B=3，C=4，D=5，E=6，F=7，L=8”?I: I →Z[1]: IF I =0:Then Goto 0:Else Goto 1:IfEnd
LbI 0 : “F”?A: “QDZH”?O: “X”?U: “Y”?V: “R1”?P: “R2”?R:
“L”?L: Goto 1
LbI 1

SUB0 ( 数据库 )
Goto1 ↙
Lbl 1
IF S<157687.528:Then 157547.528→o :2884169.2517→U:471475.6573→V: 98 °32 ′43.08 ″→A:10^45→P:10000；→R:140→L: Return:IfEnd
说明： S ：里程； O 为线元起点里程； U 为线元起点 X 坐标；V 为线元起点 Y 坐标； A 线元起点切线方位角； P 线元起点半径（左转为负右转为正）； R 线元终点半径（左转为负右转为正）

高程计算子程序（H）
程序名：H
Prog “S1”:C-T→F:Z-F→S:C+T→E:G-TI→Q:If T=O:Then Q+SI→H:Goto 0:Else If Z<F:Then Q+SI→H:Goto 0:Else If Z≤E:Then Q+SI+S2÷2÷R→H:Goto 0:
LbI 0:H:If D=0:Then Goto I:Else Prog“I”:H+V→H:Goto I
LbI I
高程超高计算程序（I）
程序名：I
If Z[3]=1:Then Prog “I1”:Goto 1: IfEnd
LbI 1: If W=1:Then Goto Z:Else Goto X: IfEnd
LbI Z:If S=0:Then Abs(D)×M→V:Goto 2:Else Abs(D)×((N-M)×(Z-C)÷S+M)→V:Goto 2:IfEnd:
LbI X:If S=0:Then Abs(D)×M→V:Goto 2:Else Abs(D)×(((3((Z-C)÷S)2-2((Z-C)÷S)∧(3))×(N-M))+M)→V:Goto 2:IfEnd
LbI 2:Abs(D)→E:V÷E→I:I(E-K)→V
②-1程序名：S1(线路1高程竖曲线要素子程序)
If Z[1]=1:Then Goto 1:Else If Z[1]=2:Then Prog“SA”: Else If Z[1]=3:Then Prog “SB”: Else If Z[1]=4: Then Prog“SC” : Else If Z[1]=5:Then Prog“SD”: Else If Z[1]=6: Then Prog“SE” : Else If Z[1]=7:Then Prog“SF”: Else If Z[1]=8:Then Prog“SL”:IfEnd
Goto 1
LbI 1
If Z≤26157.8:Then -200000→R:157.8→T:26000→C:37.1→G:0.01222→I:Return:IfEnd
程序字母说明：R-竖曲线半径（分正负：凹曲线为正，凸曲线为负）；T-竖曲线切线长(标段结尾或开头没有竖曲线的输0)；C-竖曲线交点桩号；G-交点桩号高程（未竖曲线调整的）；I－竖曲线前纵坡
③-1程序名：I1（线路1高程超高参数子程序）
If Z[1]=1:Then Goto L:Else If Z[1]=2:Then Prog“IA”: Else If Z[1]=3:Then Prog “IB”: Else If Z[1]=4: Then Prog“IC” : Else If Z[1]=5:Then Prog“ID”: Else If Z[1]=6: Then Prog“IE” : Else If Z[1]=7:Then Prog“IF”: Else If Z[1]=8:Then Prog“IL”:IfEnd
1.5→K:If D<0:Then Goto L:Else Goto R:IfEnd:
LbI L
If Z≤26735.555:Then 1→W: 120→S:26615.555→C:-0.02→M:0.02→N:Goto 0:IfEnd
LbI R
If Z≤26735.555:Then 1→W:0→S:-0.02→M: Goto 0:IfEnd
LbI 0
字程序中字母表示说明：
K－中央分隔带半幅宽（中桩标高至中桩中线距离，无分隔带则为0）本线路中为0；W－超高方式参数（W=1为一般直线方式超高，W=2为三次抛物线方式超高）;S－超高渐变段距离（不是渐变段则输入0）；C-超高渐变段起点桩号（不是渐变段，无需输入）；M－超高段起点横坡，N-超高渐变段终点横坡（不是渐变段，无需输入）

H （高程主程序）
Fix 3 ： Lb1 3: “ K=” ?Z: Prog“SQX”:(P-Q) ÷ Abs(P-Q) →W
If Z<(H-T):Then(H-Z) × P →X:Goto 2:IfEnd
If Z ≥ (H-T) And Z<H:Then (H-Z) × P+(Z-H+T)2 ÷ (2WR) →X:Else (H+T-Z)2 ÷ (2WR)-(Z-H) × Q→X: Goto 2:IfEnd
Lb1 2: ” GAO CHENG= ” D-X →X ◢
Goto 3
SQX （竖曲线数据库）
Goto 1
Lb1 1
IfZ≤157893.75:Then25000→R:93.75→T:157800→H:421.977→D:-0.0045→P:0.003→Q:Return:IfEnd
说明： Z代表竖曲线终点里程， R 代表竖曲线半径； T 代表竖曲线切长； D 代表变坡点标高（未改正之前）； P 代表前段坡度，上坡为正，下坡为负； Q 代表后段坡度，上坡为正，下坡为负；
