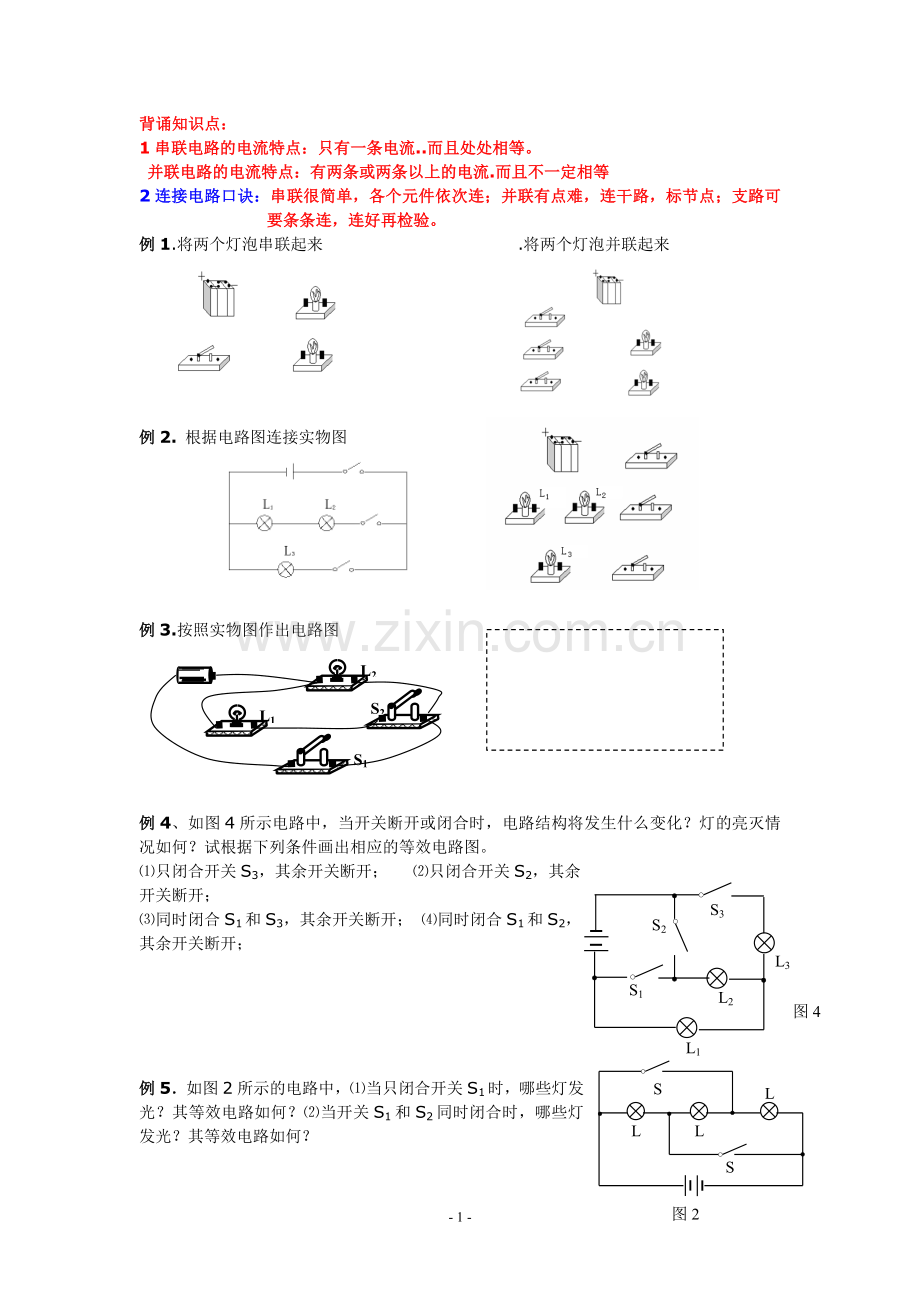

背诵知识点：
1串联电路的电流特点：只有一条电流..而且处处相等。
并联电路的电流特点：有两条或两条以上的电流.而且不一定相等
2连接电路口诀：串联很简单，各个元件依次连；并联有点难，连干路，标节点；支路可要条条连，连好再检验。
例1.将两个灯泡串联起来 .将两个灯泡并联起来

例2. 根据电路图连接实物图

例3.按照实物图作出电路图
L1
L2
S1
S2

例4、如图4所示电路中，当开关断开或闭合时，电路结构将发生什么变化？灯的亮灭情况如何？试根据下列条件画出相应的等效电路图。
图4
L2
L3
L1
S1
S2
S3
⑴只闭合开关S3，其余开关断开； ⑵只闭合开关S2，其余开关断开；
⑶同时闭合S1和S3，其余开关断开； ⑷同时闭合S1和S2，其余开关断开；

S1
图2
L2
L1
L3
S2

例5．如图2所示的电路中，⑴当只闭合开关S1时，哪些灯发光？其等效电路如何？⑵当开关S1和S2同时闭合时，哪些灯发光？其等效电路如何？

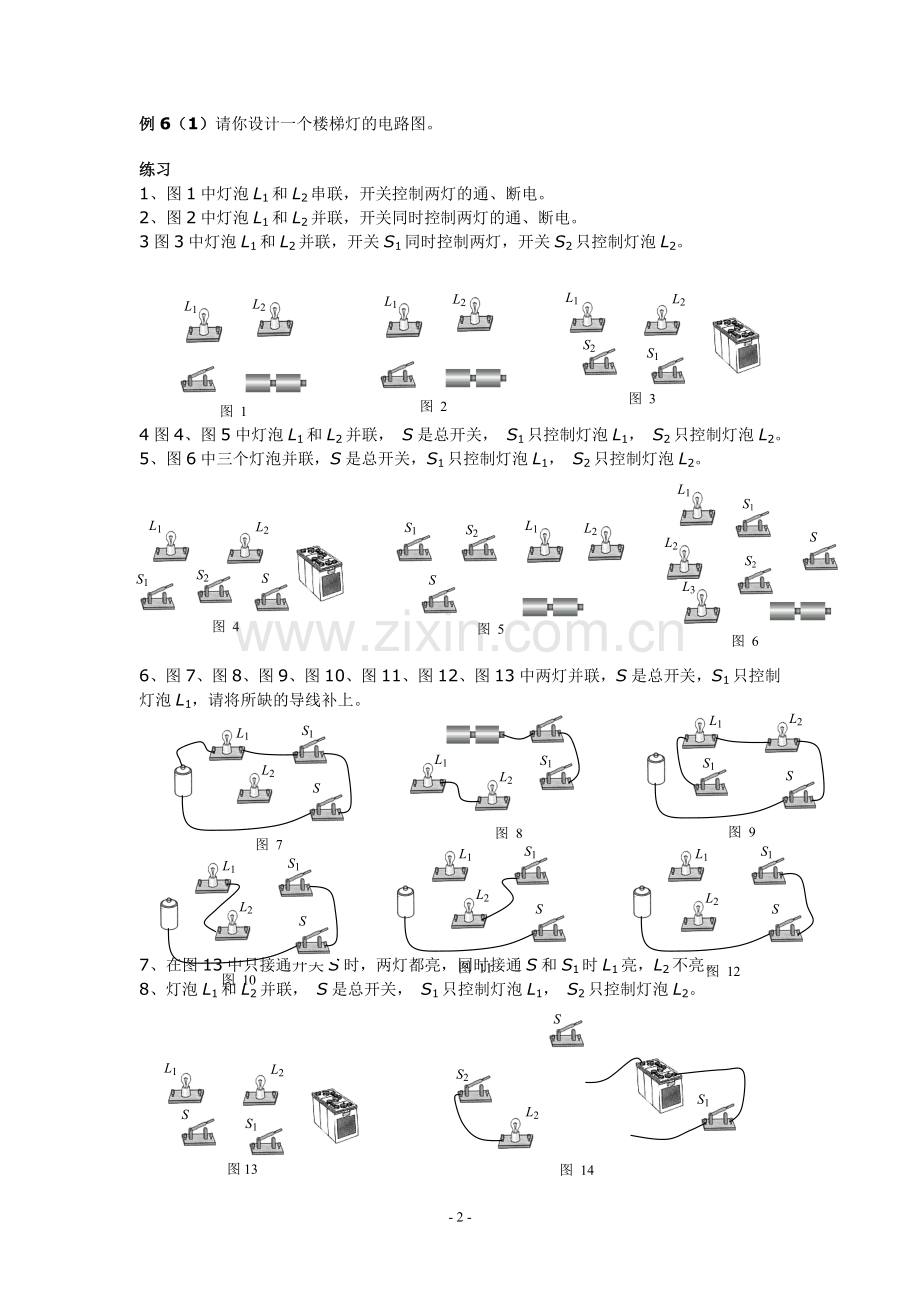

例6（1）请你设计一个楼梯灯的电路图。
练习
1、图1中灯泡L1和L2串联，开关控制两灯的通、断电。
2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断电。
3图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。

L1
L2
S1
图 3
S2
L1
L2
图 2
L1
L2
图 1

4图4、图5中灯泡L1和L2并联， S是总开关， S1只控制灯泡L1， S2只控制灯泡L2。
5、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1， S2只控制灯泡L2。
L1
L2
L3
S1
S
S2
图 6

L1
L2
S1
S2
S
图 5
S2
L1
L2
S1
图 4
S

S
S1
L1
L2
图 9
L1
L2
S1
图 8
6、图7、图8、图9、图10、图11、图12、图13中两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。
S1
S
L1
L2
图 7

S
S1
L1
L2
图 12
图 11
L2
S1
S
L1
图 10
S1
S
L1
L2

7、在图13中只接通开关S时，两灯都亮，同时接通S和S1时L1亮，L2不亮。
8、灯泡L1和L2并联， S是总开关， S1只控制灯泡L1， S2只控制灯泡L2。
S

S2
L2
S1
图 14
L1
L2
S1
图13
S

9、按要求连接实物图，并画出电路图：
（1） 图4甲要求：L1、L2并联，开关S1控制L1，开关S2控制L1、L2。
图4甲

L1
L2

S1

S2

10上图是理发用的电吹风机的电路，其中电热丝通电会发热，电动机通电会通风，选择开关S同时与___________两触点接触时，电动机送出来的是热风。
11．最基本的电路连接方法有两种：_______电路和______电路。马路上的路灯同时亮，同时灭，它们之间是菜用了______接法。
12．如图所示的电路，若使灯L1、L2串联，则因闭合开关______，断开开关_______；若使灯L1、L2并联，则应闭合开关_______，断开开关________；如闭合开关S1、S2断开S3，则灯______亮，灯______不亮；如闭合S2 、S3，则会出现_______现象。

S1
S2
S3
L1
L2
A
B
C
D
a
b
c
d

13在上图所示的电路中，闭合开关后将出现 （填“通路”、“开路”或“短路”），要使电路重两灯串联，只要拆除导线 ；要使电路中良等并联，只要将导线 接到 。
14在下图中，A、B、C、D为接线柱，另备有若干导线。若要使灯L1发光，应连接 接线柱；若要使灯L1、L2串联起来发光，应连接 接线柱；若要使灯L1、L2并联起来发光，应连接 接线柱和 接线柱；若将A、C接线柱连接起来，则会发生 现象。

L2
A
B
C
D
L1

15 如图21（1）．用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯。
（2）．某同学连好上题中所述电路后发现：将关断开时，两灯均发光，当开关闭合时，一盏灯发光，另一盏灯却熄灭了，试画出该同学所连接电路的电路图，他所连电路和错误是_________________________。　
16请在图19中标出电池的正、负极和电路中的电流方向。
17用线条代替导线，将图20中的电器元件连成电路。
　　要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组

18、在如图中的（2）图指定方框中，按照（1）图所示实物连线图画出电路图。

（2）
-
+
S3
S2
S1
E2
E1

19、按要求连接实物图，并画出电路图：
（2） 图4甲要求：L1、L2并联，开关S1控制L1，开关S2控制L1、L2。
A
A
+
—
L1
L2
（3） 图4乙要求：L1、L2并联，用两个电流表一次就能测出通过L1、L2的电流及总电流。
图4甲

L1
L2
S1
S2

图4乙

20．在图1所示的电路中，当开关S2、S3闭合，S1断开时，灯L1、L2是______联，当S2、S3断开，S1闭合时，L1、L2是______联。当S2断开，S1、S3闭合时，灯______亮，当S1、S2闭合时，会发生______
