拉伸机操作指导书
版本号：A/0
受控状态：
第7页 共 7 页

拉伸机操作指导书

编制部门：***
实施日期：***
发布日期：***

修订日期
修订内容
修订人
修订标记
备注

编制：

审核：
批准：

1.目的
为了确保检查人员正确操作拉伸机，消除因违章操作、误操作而产生的对仪器和人员的损害，从而达到仪器安全、稳定和长周期的准确运行。
2.范围
适用于AGS-X拉伸机装置的操作。
3.术语
无
4.职责
4.1检验科科长：负责本操作指导书的制定，解释及仪器的监督使用；
4.2实验员：负责本操作指导书的执行和操作。
5.工作流程
5.1试验设备：
名 称：AGS-X拉伸试验机
电源电压：单相50/60Hz 100/120/220/240V切换式
电源频率：50～60HZ
电源容量：1.2KVA
接 地：D种接地（接地电阻值100W以下）
精 度： ±0.1%以内
试验速度：0.01～1000mm/min（可调）
载荷额定容量：1KN 最大绝对载荷容量：10KN
速度设定分辨力：1mm/min（1~1000mm/min）
重 量：约100Kg
体 积： 660mm*520mm*1580mm (W*D*H)
660mm*520mm*1830mm （+250延长形）
660mm*520mm*2080mm （+500延长形）

5.2操作规程：

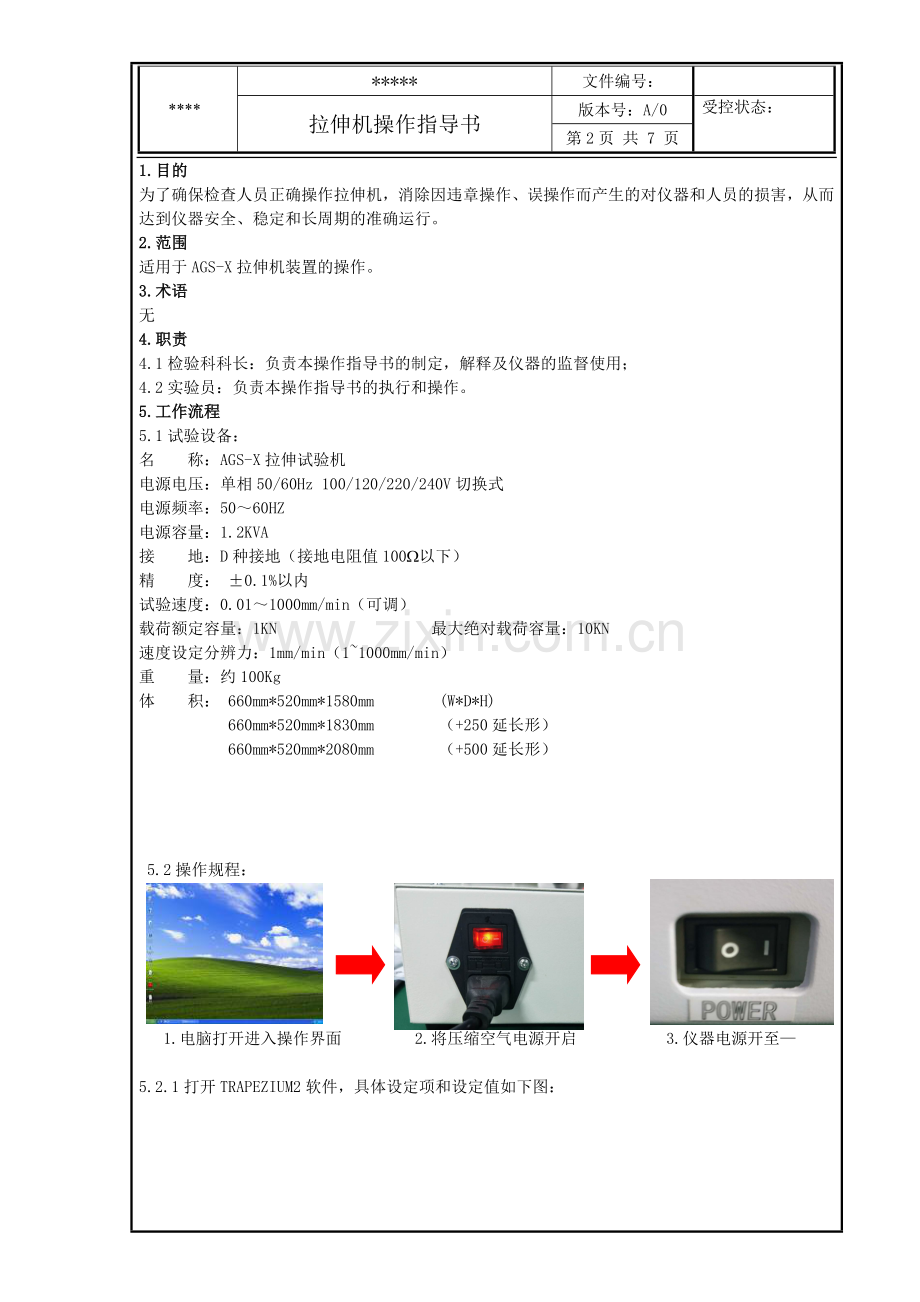

1.电脑打开进入操作界面 2.将压缩空气电源开启 3.仪器电源开至—

5.2.1打开TRAPEZIUM2软件，具体设定项和设定值如下图：

1.双击“TRAPEZIUM2”图标，打开程序
2. 进入菜单，点击“编辑方法”
3.进入画面后选择“拉伸”、“公制”

4.下一部进入“传感器”设置，载荷满刻度和限位选择100kgf，行程限位500mm
5.进入下一部“实验”设置，控制实选择行程，V1输入100mm/min
6.进入下一部试样，材料：塑料，形状：板材。单位尺寸：mm。并在尺寸栏中输入试样实际厚度、宽度及标距。

7.数据处理、图表、报告选择默认
设置。创建完方法后，选择保
存文件。

5.2.2 以上是拉伸机的条件设置方法，只允许设备的管理者进行设定或变更。
5.2.3 实验人员进行拉伸试验时，请按照以下操作步骤实施，如遇到问题时，立即上报当班班长，不得私自变更仪器设置。
5.2.4 所有条件设置确认完了，开始操作并测定.
步骤如下：
5.2.4.1电脑桌面双击“TRAPEZIUM LITE X”软件图标。

5.2.4.2进入软件界面如下，双击试验方法，如“lashen.lmax”

5.2.4.3进入实验界面，首先进行“E-CAL”校准，鼠标右键单击“载荷”区域，选择“校准”，约半分钟后校准完成。

5.2.4.4安装试样
将试验片夹于上方夹具后用手按“上夹具 关”，绿灯亮，需打开时时，按“上夹具 开”阀门，红灯亮，如图所示，同样的下夹具也是。

夹好后看样片是否垂直，然后在确定是否可以下一步

5.2.4.5试验片夹好后，在电脑或上进行操作，首先清零。鼠标右键分别在“载荷”和“行程”区域选择“调零”。

5.2.4.6开始实验，单击界面右面的“开始实验”，出现“实验前请检查限位开关和紧急停止开关的位置”，确认无误后，单击“开始实验”

5.2.4.7装置将自动开始测定并记录数据。当出现误操作时按“停止实验”或按平台上的急停按钮。再次试验时，先换试验片，再重复以上步骤，直至试验完毕。数据测定完毕后，点击右下角“保存”按钮，程序将自动保存数据。

5.2.4.8下图中显示数据即为先前试验所测定的数据，“最大值应力”、“最大值行程”、“最大值行程应变”即为我们现在所需要的数据，其余数据做其他分析所用。

5.2.4.9如需要下一组实验，单击实验界面上方的“新建”、“实验”，重复5.2.4.4-5.2.4.8步骤。

5.2.4.9如某批实验中的一个实验数据不可靠，则鼠标右键选择该数据“再实验”，重复试验，新数据覆盖当前选择数据。

5.2.4.10如需查看已做实验的实验结果，在实验界面上选择“打开”，“实验”，选择并查看已做实验结果。

5.2.4.11实验完成后，关闭实验软件，并关闭拉伸机电源以及气源。
5.3操作注意事项：
5.3.1操作和使用时，请确认试验室温度和湿度。该设备的使用温湿度为：
温度：5~40℃ 但在试验中的温度变化在±2℃以内
湿度：20~80%不结露
当发现试验室温湿度超标，请勿进行试验并及时向班长汇报。
5.3.2 实验人员在使用时，请不要随意触碰本作业指示书指定以外的按钮，以防止设备出现异常。当设备出现异常不能正常工作时，请及时联系班长解决，切勿私自动手调整。
5.3.3 夹入试验片时请将上下夹具夹在所标识的线上，保持膜在夹完后是垂直状态。
5.3.4在试验片未夹好之前，请勿关闭上下夹具按钮，防止夹到正在夹试验片的手。
5.3.5作业过程中请勿去按急停按钮，避免因不小心按到影响拉伸试验。
5.3.6试验完毕后，请勿忘关闭气阀门。
5.3.7仪器点检
仪器操作者每天按照要求，对仪器进行点检，填写《拉伸机设备点检记录表》，发现异常，立即报告当班班长。
6.相关文件
无
7.相关表单
序号
记 录 名 称
文件编号
保管部门
保存年限
1
《拉伸机设备点检记录表》
***
****
***年
