简支矩形梁(均布载荷)挠度分析--梁单元分析.doc

1、 几何建模
2、 单元类型选择
3、 实常数或截面属性（real constant,setion）
4、 材料属性(material model)
(结构分析：弹性模量EX，泊松比PRXY，静力分析必须)
5、 网格划分（meshtool）(尺寸控制，划分方法，mesh)
材料号、截面编号、方向点（决定了梁截面相对于梁轴线的取向）
6、 载荷、施加约束
7、 后处理

梁 考试重点
弯曲 (beam 188/189 只能通过section进行定义)
Preprocessor—section—beam--
杆：只有拉压

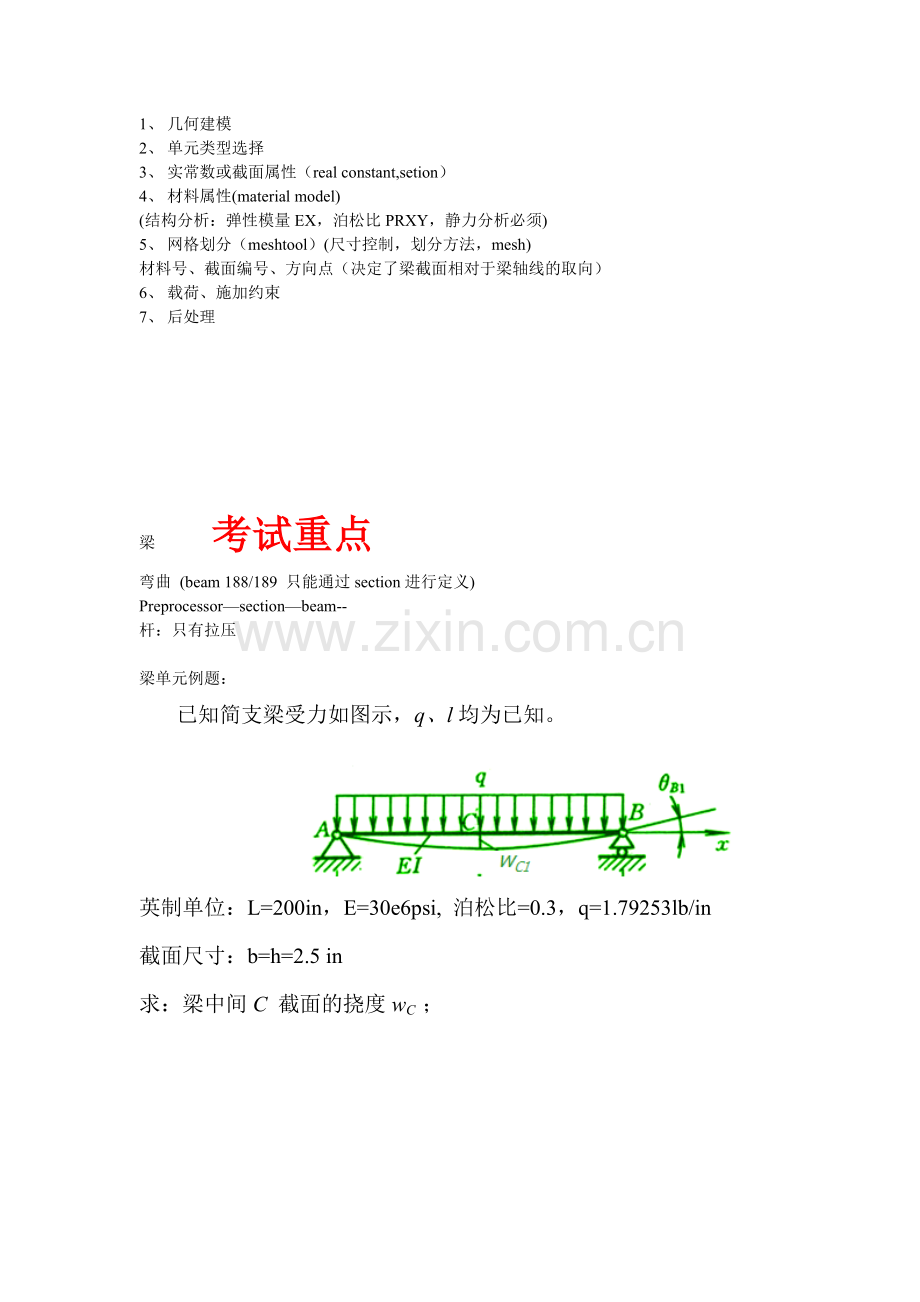

梁单元例题：
已知简支梁受力如图示，q、l均为已知。

英制单位：L=200in，E=30e6psi, 泊松比=0.3，q=1.79253lb/in
截面尺寸：b=h=2.5 in
求：梁中间C 截面的挠度wC ；

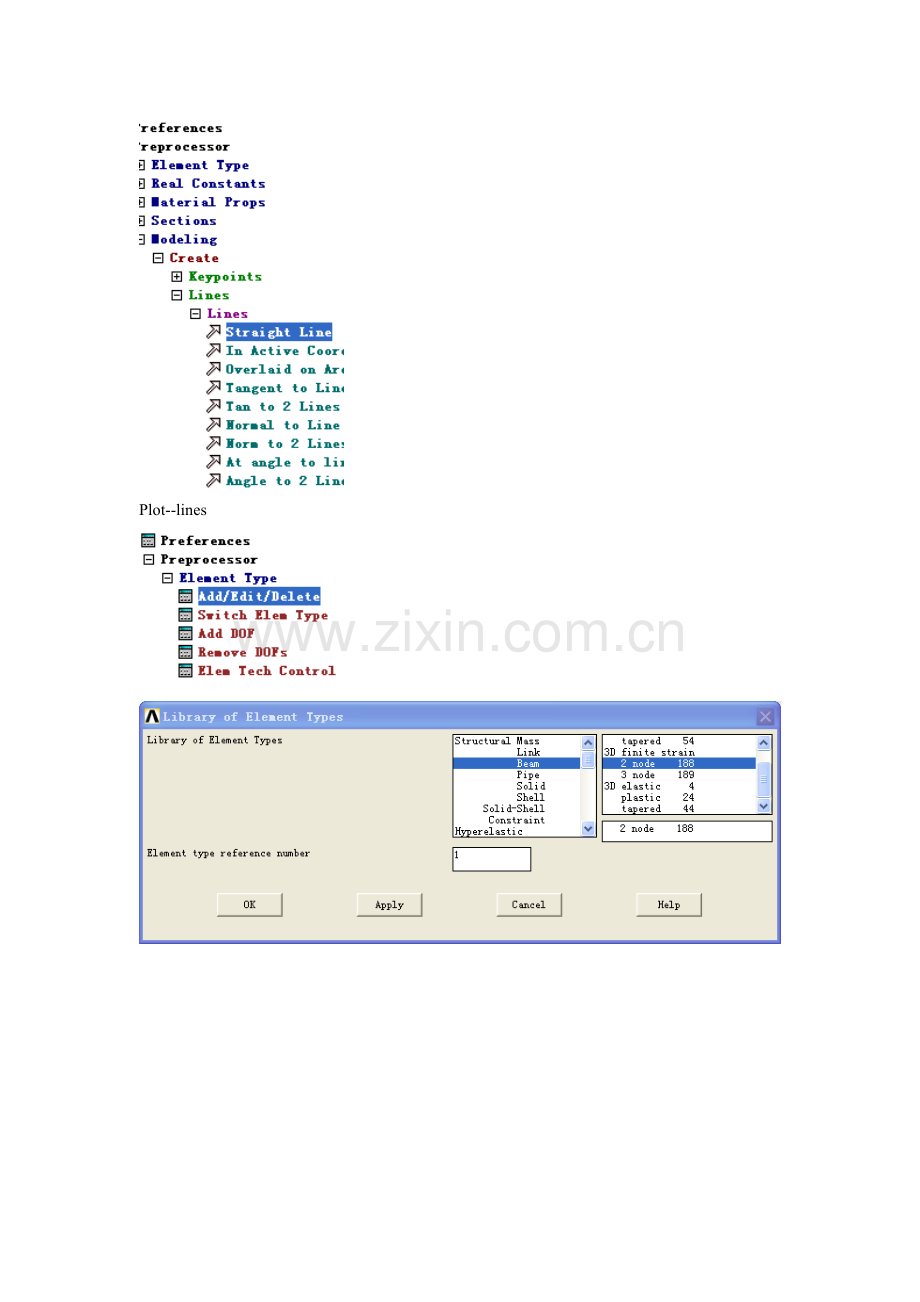

Plot--lines

Set-pick

Ok

Lines –set--pick

Mesh—拾取梁--ok

plotctrls—style—size and shape

拾取左端节点—ok

拾取右端节点—ok

Pick all

求解：

preview

横向的为Y轴，竖直方向为Z轴

作业：
求挠度
比较实际值和理论值的差别
截面应力值
改变分割的份数
